E
10
F
8
- RETIRAR LA CUCHILLA
Para retirar una cuchilla, sujétela y gire el anillo
del portacuchillas hacia la derecha (con la sierra
de calar al revés), y después levante la cuchilla
(podría salir disparada).
ADVERTENCIA: los dientes de la
cuchilla están muy afilados. Para lograr
mejores resultados de corte, asegúrese de
utilizar una hoja adecuada al material y la calidad
de corte deseada.
4. RODILLO GUÍA
Asegúrese de que la cuchilla está colocada y
se desliza suavemente por la ranura (consulte
la Fig. F) o la función pendular no funcionará
correctamente y la cuchilla no quedará apoyada
durante el corte.

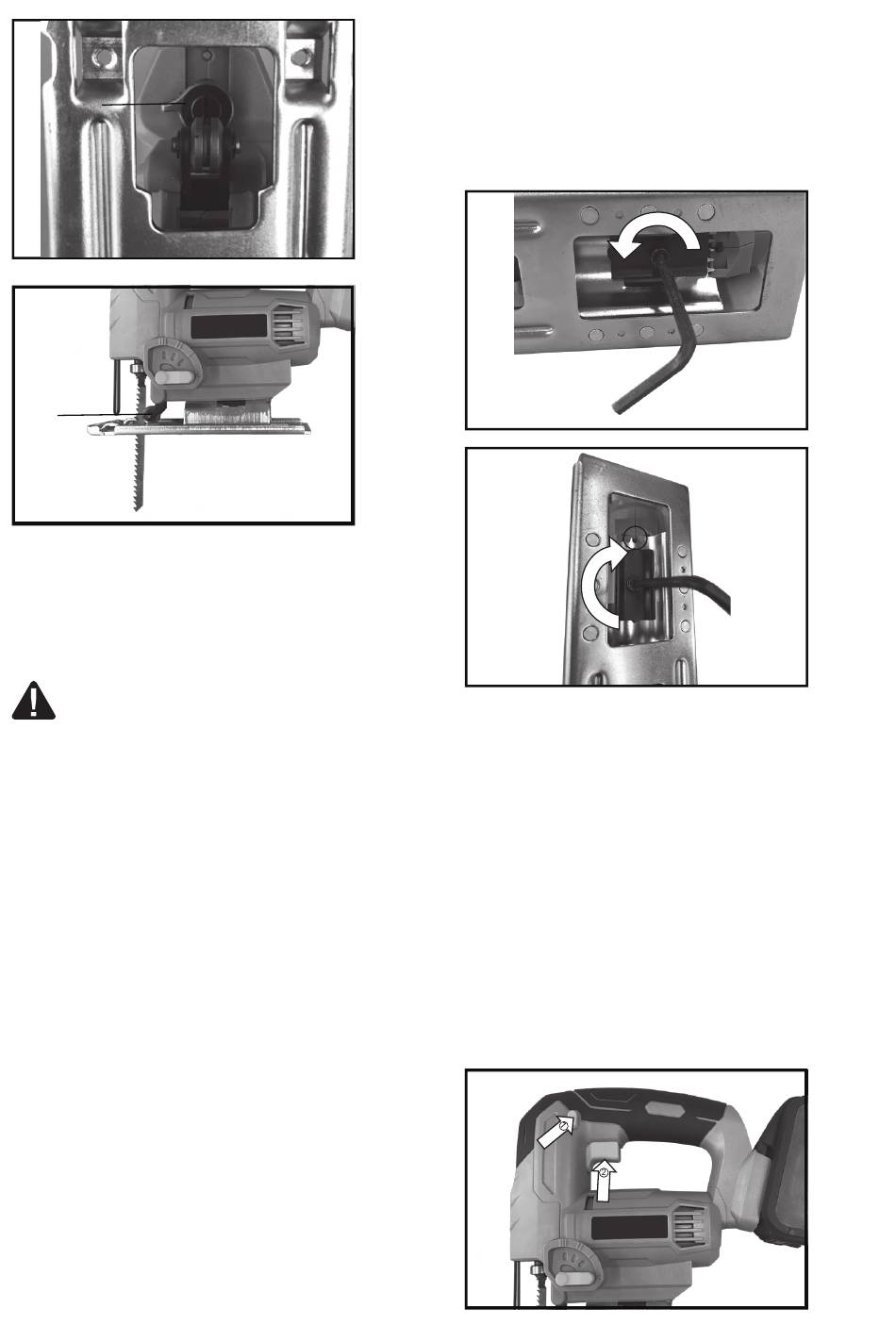

5. AJUSTE DEL ÁNGULO DE CORTE
(CONSULTE LA FIG. G1, G2)
Con la llave Allen (13). Afloje los pernos que
sujetan la placa base. En el caso de ángulos
prestablecidos, gire de modo que las líneas del
ángulo en la placa base y la placa angular se
superpongan en el ángulo deseado (0°, 15°,
30°, 45°). con el resto de ángulos, gire hasta
el ángulo deseado (utilice un transportador).
Siguiendo uno de los anteriores procedimientos,
mantenga la placa base en su lugar y apriete
firmemente los pernos para fijar la placa base en
el ángulo deseado.
12
Por último, compruebe el ángulo y asegúrese
de que la placa base esté firmemente sujeta.
Las marcas de los ángulos de la placa base son
precisas para la mayoría de usos, pero para
trabajos de máxima precisión, se recomienda
determinar el ángulo con un transportador y
realizar un corte de prueba en otro material.
G1
G2
FUNCIONAMIENTO
1. PUESTA EN MARCHA
1) INTERRUPTOR DE BLOQUEO (CONSULTE
LA FIG. H)
El interruptor de bloqueo se utiliza para prevenir
un arranque no intencionado. Para poner
en marcha la herramienta, pulse el botón de
bloqueo y manténgalo en su posición, pulse el
interruptor de Encendido/Apagado y suéltelo
para iniciar la operación.
Por razones de seguridad, el interruptor de
Encendido/Apagado de la máquina no se puede
bloquear; debe permanecer pulsado durante
toda la operación.
H
