Función de puerta de cancelación e interrupción
Al parametrizar la función de puerta se puede especificar si la puerta debe cancelar o
interrumpir el proceso de contaje.

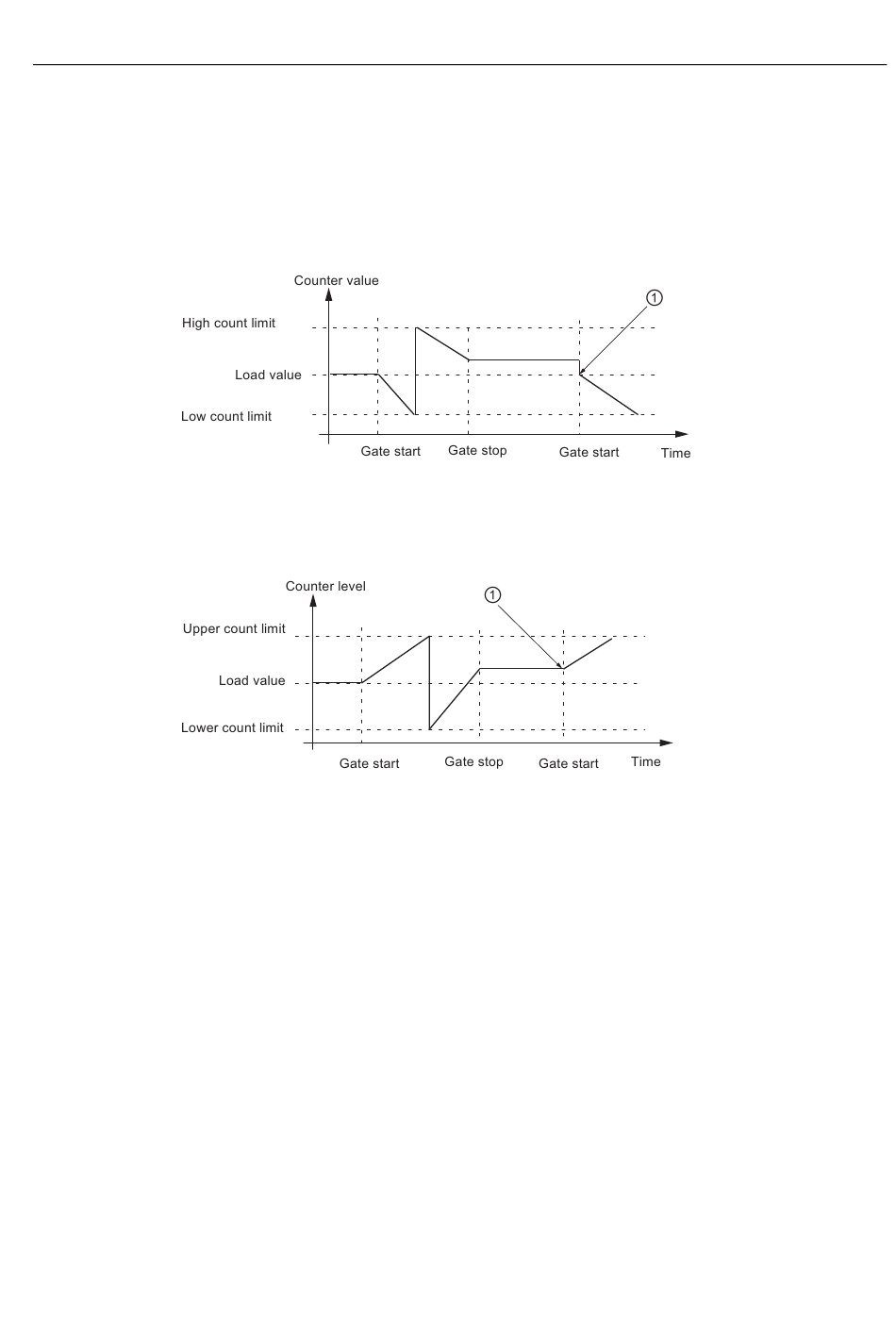

En la función de puerta de cancelación el proceso de contaje comienza tras cerrar y reiniciar
la puerta con el valor de carga (instante
Figura 7-13
En la función de puerta de interrupción el proceso de contaje continúa tras cerrar y reiniciar
la puerta con el último valor de contaje actual (instante
Figura 7-14
Finalizar el contaje con la función de parada por puerta
Además, el proceso de contaje se puede finalizar independientemente de las señales
aplicadas o del estado de la puerta SW con la función de parada por puerta. Para tal fin, se
ha de activar el parámetro de entrada GATE_STP de la FC CNT_CTL1.
Si desactiva este parámetro, entonces solo podrá abrir la puerta con un flanco ascendente
en la entrada digital DI-Start (puerta HW) o volviendo a activar el parámetro de entrada
SW_GATE (puerta SW).
Módulo de contaje FM 350-1
Manual de producto, 05/2011, A5E03666785-01
Contaje sin fin, descendente, función de puerta de cancelación
Contaje sin fin, ascendente, función de puerta de interrupción
Modos de operación, parámetros y comandos
①
en la figura siguiente):
①
en la figura siguiente):
7.3 Modos de contaje
