Desmontaje Del Subgrupo Con Averiado - SMA Sunny Mini Central 9000TL Instrucciones Para La Sustitución

SMA Solar Technology AG
6

Desmontaje del subgrupo CON averiado

L
K
I

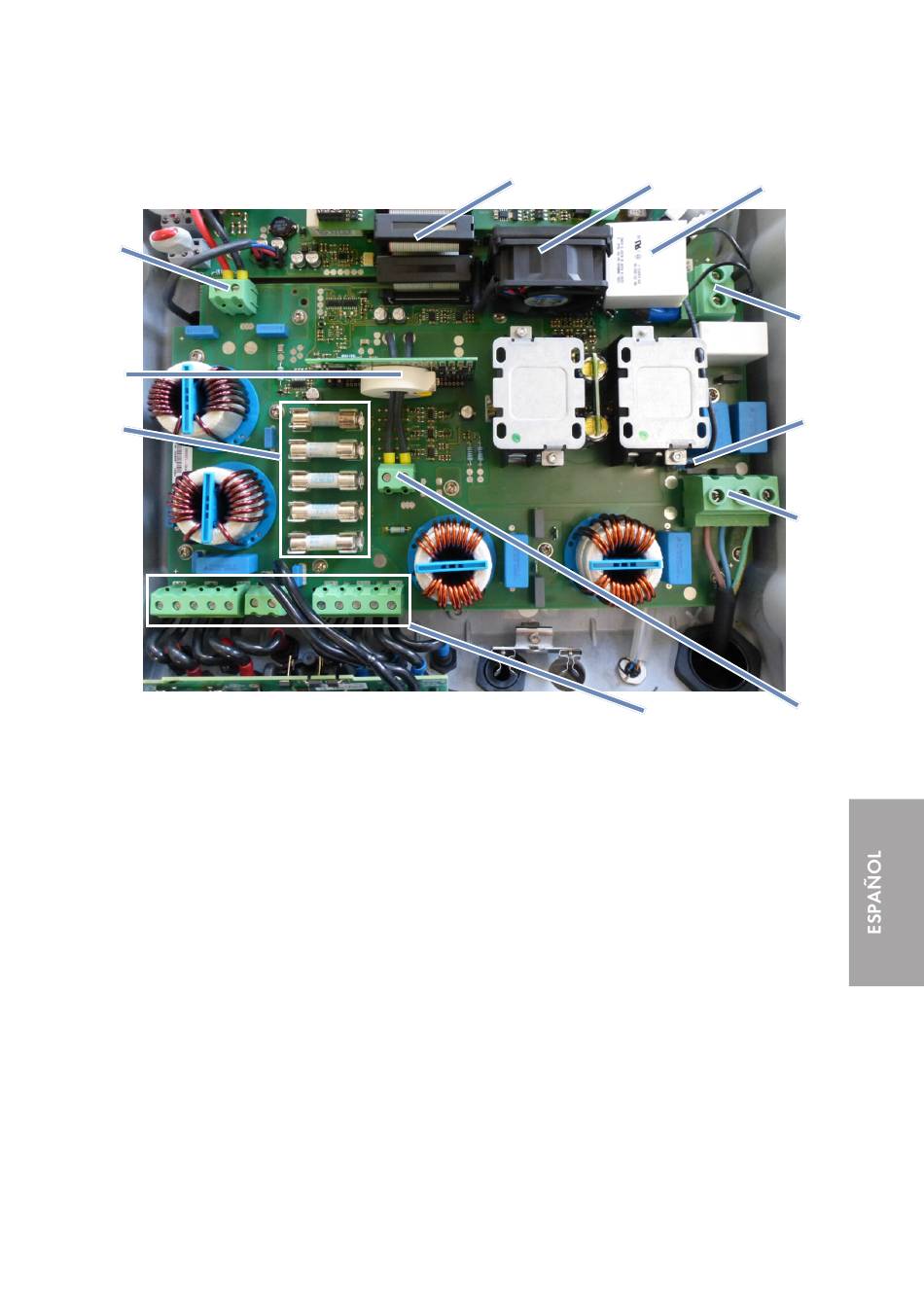

Imagen 2 : Vista general del subgrupo CON
Procedimiento:
1. Desconecte el inversor de la tensión (consulte el capítulo 5, página 79).
2. Retire el cable plano (A) del subgrupo CON, del subgrupo BFS y del subgrupo AST.
3. Retire todos los cables:
• Retire el cable de CA (F) de los bornes roscados. Asegúrese de que el conductor de
protección permanezca conectado al inversor para garantizar la protección frente a
descarga electrostática.
• Retire la conexión entre el subgrupo AST y el subgrupo CON (E).
• Si hay integrado un condensador adicional, extraiga los cables del condensador (C) y
retire el condensador.
• Retire los cables (D) que provienen del inductor de los bornes roscados o de los bornes
de conexión por resorte. Para soltar los cables de los bornes roscados utilice un
destornillador plano (hoja: 5,5 mm).
• Desconecte el cable de conexión del circuito intermedio (L) de los bornes roscados.
• Retire los cables de CC (H) de los bornes roscados.
Instrucciones para la sustitución
6 Desmontaje del subgrupo CON averiado
A
B
H
CON-SMC9-11-RM-xx-10
C
D
E
F
G
81
