D

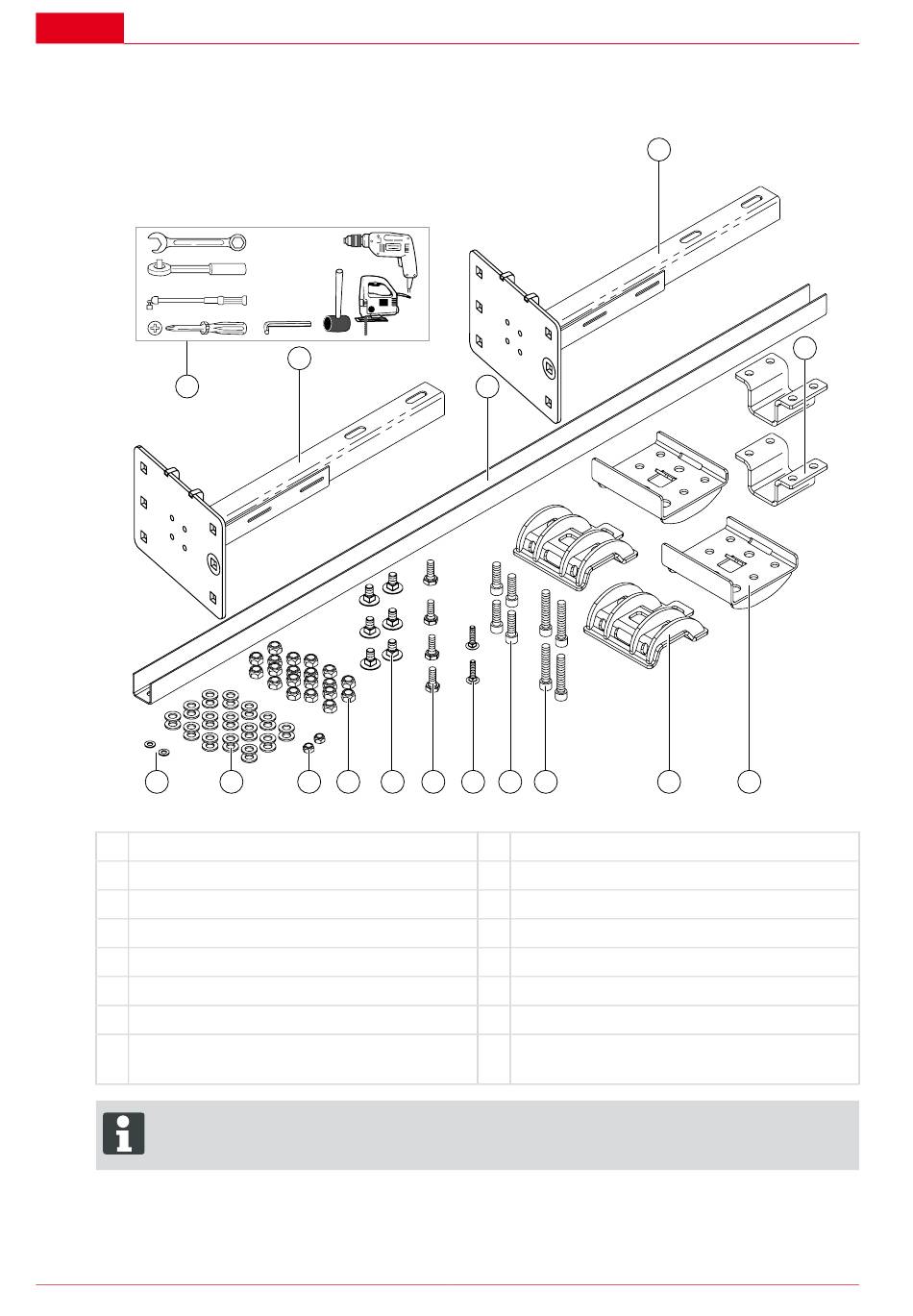

Lieferumfang

//
15
14
1 2x Traverse außen *
2 1x Verbindungsstrebe
3 2x Rohrklemme
4 2x Klemmenunterteil
5 2x Klemmenoberteil
6 4x Innensechskant-Schraube M12x65
7 4x Innensechskant-Schraube M12x40
8 2x Schlossschraube M8x35
Wir empfehlen alle Montagearbeiten nur durch kompetente Fachbetriebe oder unsere AL-KO Ser-
HINWEIS
vicestellen durchführen zu lassen.
6
10 mm
13 mm
19 mm
86 Nm
1
13 12 11 10
2
9 8 7 6
9 4x Sechskant-Schraube M12x30
10 6x Schlossschraube M12x25
11 18x Mutter M12, selbstsichernd
12 2x Mutter M8, selbstsichernd
13 30x Unterlegscheibe, 13 mm
14 2x Unterlegscheibe, 8,4 mm
15 Werkzeuge (nicht im Lieferumfang)
* Abbildung ist beispielhaft und kann je nach Typ
abweichen
AMS2 Mammut
1
3
5 4
Montageanleitung
