5.3 Relativdruck
5.3.1

Bei Gasen inbetriebnehmen

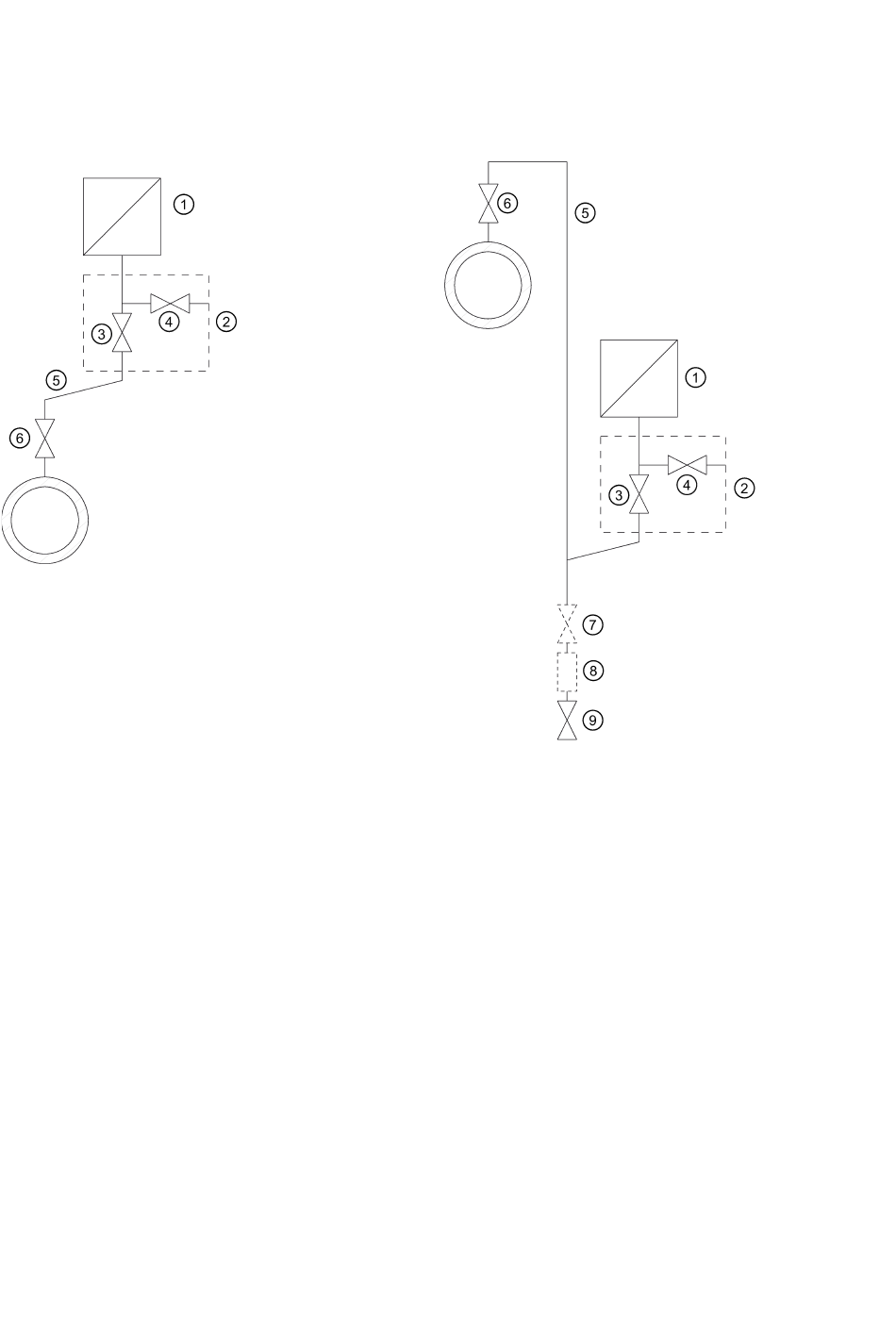

Herkömmliche Anordnung
Messen von Gasen oberhalb der Druckentnahmestelle
①
Druckmessumformer
②
Absperrarmatur
③
Absperrventil zum Prozess
④
Absperrventil für Prüfanschluss oder für
Entlüftungsschraube
Voraussetzung
Sämtliche Ventile sind geschlossen.
Vorgehensweise
Um den Druckmessumformer bei Gasen in Betrieb zu nehmen, gehen Sie folgendermaßen vor:
1. Öffnen Sie das Absperrventil für Prüfanschluss
2. Geben Sie den Druck, der dem Messanfang entspricht, über den Prüfanschluss der Absperrarmatur
Druckmessumformer
3. Prüfen Sie den Messanfang.
104
①
.
Spezielle Anordnung
Messen von Gasen unterhalb der Druckentnahmestelle
⑤
Druckleitung
⑥
Absperrventil
⑦
Absperrventil (optional)
⑧
Kondensatgefäß (optional)
⑨
Ablassventil
④
.
②
auf den
SITRANS P310 mit HART
