5.4 Pression différentielle et débit
5.4.1 Règles de sécurité pour la mise en service avec la pression différentielle et le
débit
ATTENTION
Commande fausse ou incorrecte
Lorsque les vis de fermeture font défaut ou ne sont pas montées correctement, ou lorsque les soupapes sont utilisées de
manière incorrecte ou fausse, il peut en résulter de graves blessures corporelles ou des dommages matériels
considérables.
Mesures
Veillez à ce que la vis de fermeture et/ou la soupape d'aération soient vissées et bien serrées.
•
Veillez à avoir une commande exacte et correcte des soupapes.
•
5.4.2

Mise en service avec des gaz

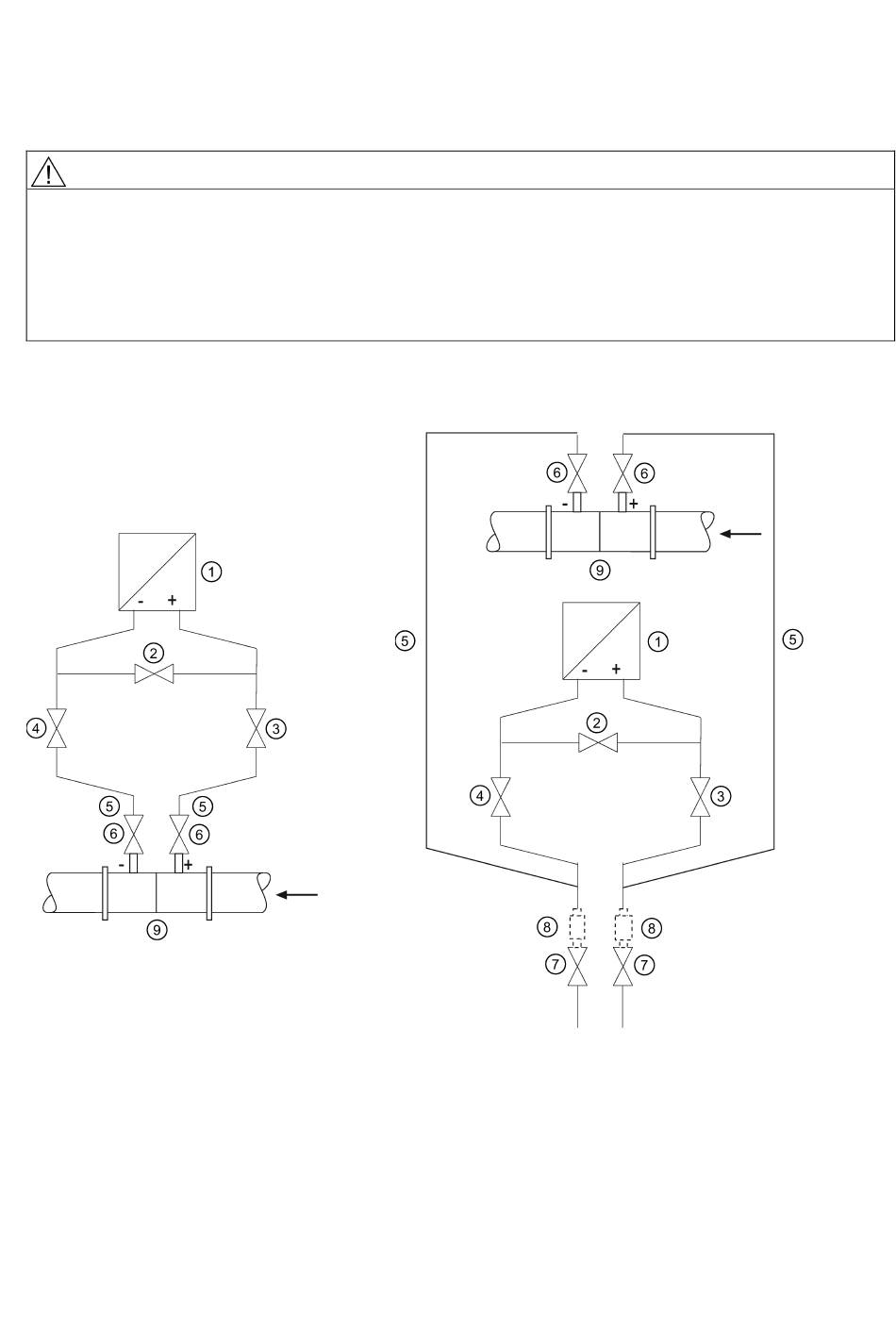

Disposition traditionnelle
①
Transmetteur de pression
②
Robinet d'équilibrage
③ ④
Vannes de pression active
,
⑤
Conduites de pression active
Transmetteur de pression au-dessus du diaphragme
de mesure
SITRANS P310 avec HART
A5E35075329-01, 05/2015
Disposition spéciale
⑥
Soupapes d'arrêt
⑦
Soupapes d'échappement
⑧
Pots de condensation (en option)
⑨
Diaphragme de mesure
Transmetteur de pression au-dessous
du diaphragme de mesure
