Requisitos del Vehículo - (Cont.)
dría causar una falla mecánica seria del vehículo. También puede causar lesio-
nes graves a los operadores, conductores y peatones. El instalador es respon-
afecten negativamente la integridad del chasis o la carrocería. Si no está seguro
cante de la carrocería del camión o vehículo de remolque.
Para evitar que se dañe la plataforma de aluminio, asegúrese de que el chasis
haya sido cortado correctamente y de que las soleras traseras hayan sido mo-
tos, la plataforma podría golpear el chasis del vehículo o la parte baja de la
carrocería cuando el Elevador Hidráulico se guarde. Si la solera trasera es
mayor a 4-1/8" [10.5 cm] de altura, la parte baja de ésta podría golpear la solera.
Consulte en la siguiente página las áreas de interferencia que podrían resultar
si la solera trasera sobre pasa los 4" [10.2 cm] de altura.
NOTA: Las dimensiones de la imagen son las máximas a menos se indique lo contrario.
NOTA: El recorte a la plataforma de camión mostrado a continuación aplica a camio-
nes y vehículos de remolque.

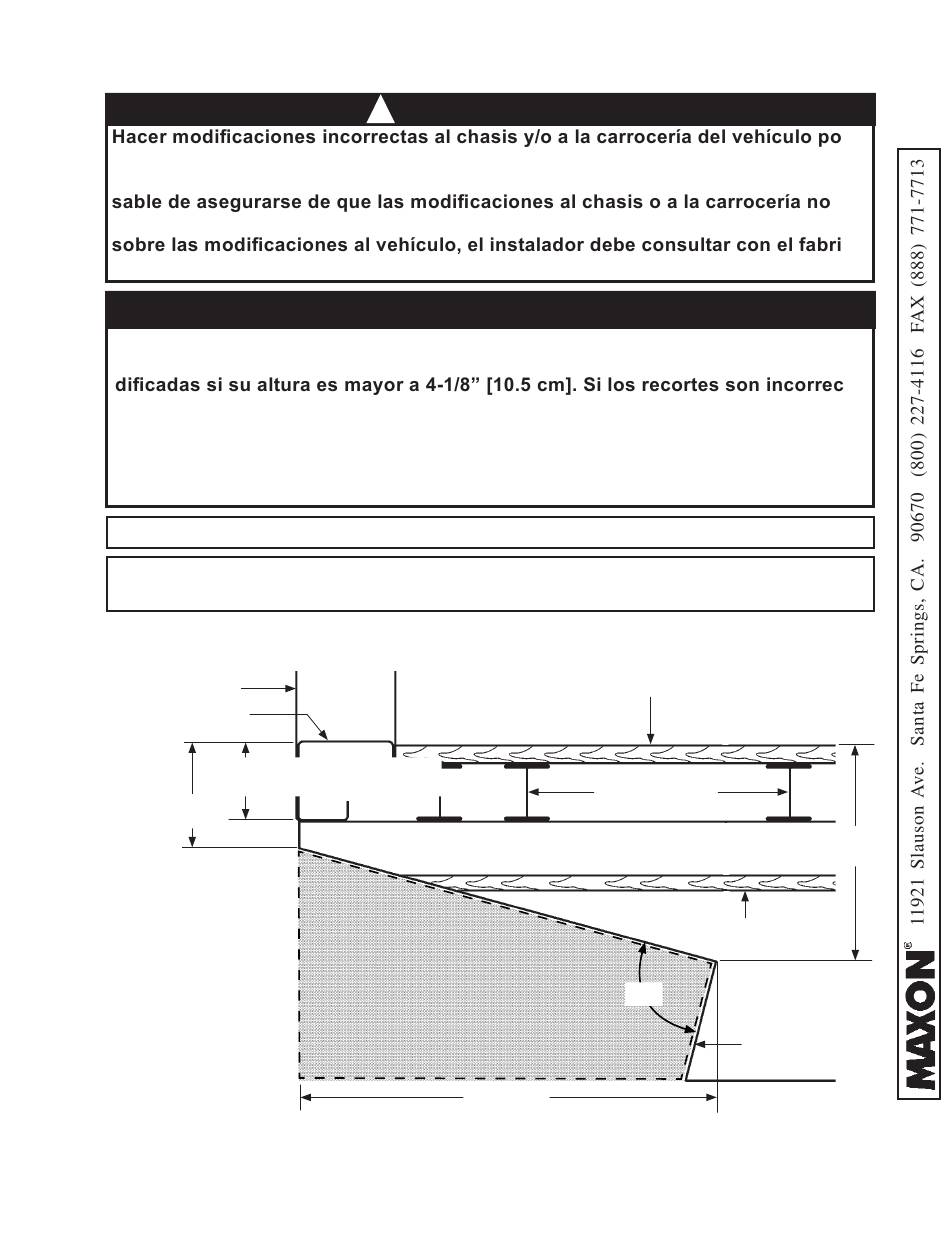

2. Adapte el Elevador Hidráulico a la carrocería recortando
el chasis como se muestra en la FIG. 11-1.
CARROCERÍA
SOLERA TRASERA
4-1/8" (VER PRECAUCIÓN)
[10.5 cm]
6-1/2"
[16.5 cm]
RECORTE DE CHASIS PARA MÁRGENES EN PLATAFORMA
ADVERTENCIA
!
Precaución
SECCIÓN RECORTADA DE
LA PLATAFORMA
(DENTRO DE LAS LÍNEAS
PUNTEADAS)
20" (MIN.)
[50.1 cm]
(SE MUESTRA CHASIS DE CAMIÓN)
FIG. 11-1
11
PISO DE CARROCERÍA
TRAVESAÑOS
DE CARROCERÍA
SOLERA
MAYOR
SEPARADOR DE
MADERA
85º
-
-
-
11-1/2"
[29.2 cm]
CHASIS DEL
CAMIÓN
