ELEMENTOS PORTADORES DELANTEROS
Pastillas del freno delantero: Extracción - Reposición

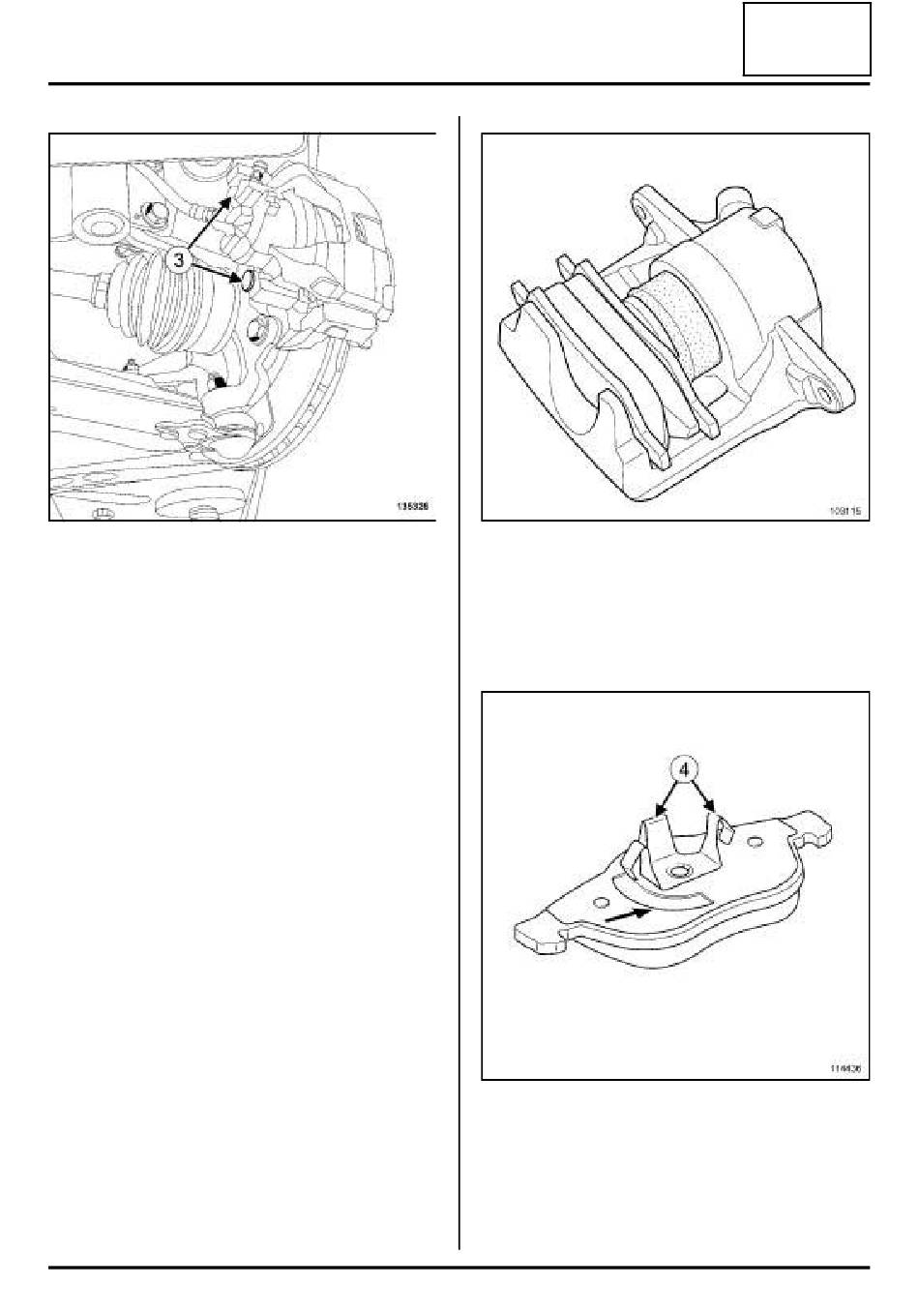

a Extraer:
- las tapas del tornillo de columneta (3) ,
- los tornillos de columneta.
a Suspender el estribo del freno en la cuna.
a Extraer las pastillas del freno.
REPOSICIÓN
I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN
a Medir el espesor de las pastillas y después compa-
rarlas con los valores mínimos (consultar 30A, Ge-
neralidades, Freno: Características, página 30A-
16) .
a No dejar que ningún material de fricción entre en
contacto con grasa, aceite u otros lubricantes y pro-
ductos de limpieza con base de aceite mineral.
a piezas que hay que sustituir sistemáticamente:
Tornillo de columneta del estribo del freno de-
lantero (13,03,03,07).
a Limpiar con un cepillo metálico y LIMPIADOR DE
FRENO (consultar Vehículo: Piezas e ingredien-
tes para la reparación) (04B, Ingredientes- Produc-
tos):
- los soportes de estribo,
- los estribos.
135326
a Empujar el pistón al fondo de su alojamiento me-
diante el útil (Fre. 1190-01) referencia 77 11 223
715.
II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA
a Colocar la pastilla de freno interior con los espolo-
nes (4) en el pistón de estribo.
a Colocar:
- la pastilla de freno exterior en el soporte de estribo,
- el estribo con la pastilla de freno interior en el so-
porte de estribo.
31A-4
31A
103115
114436
