  • Página 2 Prólogo Guía de orientación en la documentación SIMATIC Descripción del producto Pasos previos a la instalación ET 200SP/ET 200AL Configuración mixta Montaje Conexión Manual de producto Configuración Datos técnicos 11/2020 A5E33344613-AD...
  • Página 3: Personal Cualificado

    Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
  • Página 4: Tabla De Contenido

    Índice Prólogo ..............................4 Guía de orientación en la documentación .................... 6 Descripción del producto ........................11 BaseUnit BU-Send ......................11 3.1.1 Descripción del producto ....................11 BusAdapter BA-Send 1xFC ....................13 3.2.1 Características ........................13 3.2.2 Esquema eléctrico y esquema de principio ................. 15 3.2.3 Diagnóstico con indicador LED ...................
  • Página 5: Prólogo

    Prólogo Finalidad de la documentación El presente manual de producto viene a complementar los manuales de sistema Sistema de periferia descentralizada ET 200SP y Sistema de periferia descentralizada ET 200AL. En dichos manuales de sistema se describen las funciones que afectan de forma general al sistema.
  • Página 6: Reciclaje Y Eliminación

    Para obtener información adicional sobre las medidas de seguridad industrial que podrían ser implementadas, por favor visite (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de hacerlos más seguros. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.
  • Página 7: Guía De Orientación En La Documentación

    En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATIC ET 200SP. La Ayuda en pantalla de STEP 7 le asiste en la configuración y programación.
  • Página 8: Información General

    Información general En los manuales de funciones encontrará descripciones detalladas sobre temas generales en torno al sistema de periferia descentralizada SIMATIC ET 200SP, p. ej., diagnóstico, comunicación, servidor web, Motion Control y OPC UA. La documentación se puede descargar gratuitamente de Internet (http://w3.siemens.com/mcms/industrial-automation-systems-simatic/en/manual-...
  • Página 9: Ejemplos De Aplicación

    • Manuales, curvas características, instrucciones de uso, certificados • Datos característicos de productos Encontrará "mySupport", "Datos CAx" en Internet (http://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. Los ejemplos muestran siempre soluciones en las que interactúan varios componentes del sistema sin centrarse en productos concretos.
  • Página 10 Encontrará SIMATIC Automation Tool en Internet. PRONETA SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de la instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: • La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados.
  • Página 11: Consulte También

    Guía de orientación en la documentación SINETPLAN SINETPLAN, el Siemens Network Planner, es una ayuda para planificadores de instalaciones y redes de automatización basadas en PROFINET. La herramienta facilita, incluso en la fase de planificación, el dimensionamiento profesional y anticipativo de la instalación PROFINET.
  • Página 12: Descripción Del Producto

    Descripción del producto BaseUnit BU-Send 3.1.1 Descripción del producto Referencia 6ES7193-6BN00-0NE0 Vista Figura 3-1 BaseUnit BU-Send Configuración mixta Manual de producto, 11/2020, A5E33344613-AD...
  • Página 13: Esquema De Principio

    Descripción del producto 3.1 BaseUnit BU-Send Características BaseUnit adecuada para BusAdapter BA-Send 1xFC Esquema de principio ① Bus de fondo ② Módulo de ampliación BA-Send 1xFC Configuración mixta Manual de producto, 11/2020, A5E33344613-AD...
  • Página 14: Busadapter Ba-Send 1Xfc

    Descripción del producto 3.2 BusAdapter BA-Send 1xFC BusAdapter BA-Send 1xFC 3.2.1 Características Referencia 6ES7193-6AS00-0AA0 Vista del módulo ① Tipo y nombre del módulo ② LED de diagnóstico ③ Conexión para ET-Connection ④ Referencia ⑤ Versión del HW Figura 3-2 Vista del BusAdapter BA-Send 1xFC Configuración mixta Manual de producto, 11/2020, A5E33344613-AD...
  • Página 15: Configuración Máxima

    • Cables de bus para ET-Connection Ver también Encontrará más información sobre los accesorios y otros componentes en los manuales de sistema Sistema de periferia descentralizada ET 200AL (http://support.automation.siemens.com/WW/view/en/89254965) y Sistema de periferia descentralizada ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/58649293) en el capítulo Accesorios/repuestos. Configuración mixta...
  • Página 16: Esquema Eléctrico Y Esquema De Principio

    Descripción del producto 3.2 BusAdapter BA-Send 1xFC 3.2.2 Esquema eléctrico y esquema de principio ET-Connection con BusAdapter BA-Send 1xFC La siguiente tabla contiene los nombres de las señales y las denominaciones de la asignación de conexiones del BusAdapter BA-Send 1xFC. Tabla 3- 1 Asignación de conexiones ET-Connection con BusAdapter BA-Send 1xFC Vista...
  • Página 17: Diagnóstico Con Indicador Led

    Descripción del producto 3.2 BusAdapter BA-Send 1xFC 3.2.3 Diagnóstico con indicador LED Indicador LED La siguiente figura muestra el indicador LED (indicador de estados y errores) del BusAdapter BA-Send 1xFC. ① DIAG (verde/rojo) Figura 3-4 Indicador LED Significado del indicador LED En la tabla siguiente se explica el significado del indicador de estados y errores.
  • Página 18: Pasos Previos A La Instalación

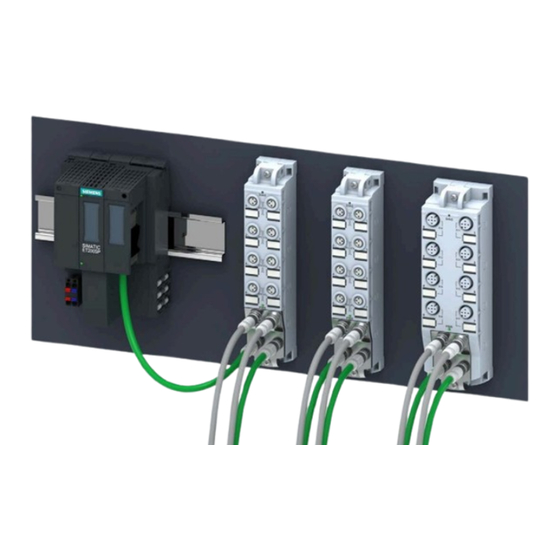

    Pasos previos a la instalación Configuración mixta de ET 200SP y ET 200AL con ET-Connection Tiene la posibilidad de incorporar los módulos de periferia del sistema de periferia descentralizada ET 200AL (IP65/IP67) en una configuración del sistema de periferia descentralizada ET 200SP (IP20). La siguiente figura muestra una combinación de los módulos del sistema de periferia descentralizada ET 200AL y ET 200SP.
  • Página 19: Requisitos

    Pasos previos a la instalación Requisitos Los siguientes componentes soportan una configuración mixta: • Módulo de interfaz – IM 155-6 PN HF (a partir de V3.0) – IM 155-6 PN/2 HF – IM 155-6 PN/3 HF – IM 155-6 PN ST (a partir de V3.1) –...
  • Página 20: Procedimiento

    Pasos previos a la instalación Reglas Al crear una configuración mixta se deben tener en cuenta las siguientes reglas: • La longitud del bus del sistema de periferia descentralizada ET 200SP es como máximo de (sin módulo de interfaz/CPU, incluido BU-Send/BA-Send 1xFC y módulo de servidor) •...
  • Página 21 Pasos previos a la instalación Nota Actualización del firmware de un módulo de periferia ET 200AL Si se actualiza firmware de un módulo de periferia ET 200AL, se interrumpirá brevemente la ET-Connection al rearrancar el módulo. Todos los módulos de periferia ET 200AL siguientes notificarán una alarma de enchufe/desenchufe.
  • Página 22: Montaje

    Montaje Introducción Para la conexión de los módulos de periferia ET 200AL mediante la ET-Connection al ET 200SP necesita la BaseUnit BU-Send con el BusAdapter BA-Send 1xFC. Requisitos • El perfil soporte está montado • El módulo de interfaz está montado Herramientas necesarias Destornillador de 3 a 3,5 mm (solo para desmontar el BusAdapter) Montaje de la BaseUnit BU-Send...
  • Página 23: Conexión

    Conexión Conectar la BaseUnit BU-Send Asignación de conexiones La BaseUnit BU-Send solo tiene un slot para un módulo de ampliación. No hay más conexiones disponibles. Esquema de principio ① Bus de fondo ② Módulo de ampliación BA-Send 1xFC Figura 6-1 Esquema de principio BU-Send Configuración mixta Manual de producto, 11/2020, A5E33344613-AD...
  • Página 24: Accesorios Necesarios

    Conexión 6.1 Conectar la BaseUnit BU-Send Introducción Mediante el BusAdapter BA-Send 1xFC se conectan los módulos periferia ET 200AL con ET-Connection. ① BusAdapter BA-Send 1xFC ② Elemento de conexión para cable de bus ET-Connection Figura 6-2 BusAdapter BA-Send 1xFC Herramientas necesarias Destornillador con una hoja de entre 3 y 3,5 mm de ancho Accesorios necesarios Como cable de conexión entre el BusAdapter BA-Send 1xFC y los módulos de periferia...
  • Página 25 Conexión 6.1 Conectar la BaseUnit BU-Send Procedimiento Para conectar el BusAdapter BA-Send 1xFC , proceda del siguiente modo: 1. Pele el aislamiento del cable de bus en el extremo abierto del modo siguiente: Figura 6-3 Cable de conexión Para ello utilice la Stripping Tool para ET-Connection. Los ajustes correspondientes están representados en la herramienta.
  • Página 26 Conexión 6.1 Conectar la BaseUnit BU-Send 6. Enchufe y atornille el BusAdapter BA-Send 1xFC a la BaseUnit BU-Send (1 tornillo con par de apriete 0,2 Nm). Para ello, utilice un destornillador con una hoja de entre 3 y 3,5 mm de ancho.
  • Página 27: Busadapter Ba-Send 1Xfc Montado

    Conexión 6.1 Conectar la BaseUnit BU-Send BusAdapter BA-Send 1xFC montado ① BusAdapter BA-Send 1xFC ② Cable de bus para ET-Connection Figura 6-5 BusAdapter BA-Send 1xFC montado Configuración mixta Manual de producto, 11/2020, A5E33344613-AD...
  • Página 28: Configuración

    Configuración Introducción La configuración mixta permite la conexión de hasta 16 módulos de periferia ET 200AL en el ET 200SP mediante ET-Connection. La siguiente figura muestra la configuración de ET- Connection y la asignación de los slots. ① Módulos de periferia ET 200SP ⑤...
  • Página 29 Configuración Reglas Tenga en cuenta las siguientes reglas durante la configuración: • En la instalación mixta es posible la siguiente configuración máxima: – 31 slots para módulos ET 200SP (IM 155-6 DP HF e IM 155-6 PN ST) – 63 slots para módulos ET 200SP (IM 155-6 PN HF y CPU) –...
  • Página 30: Ejemplo De Configuración

    Configuración Ejemplo de configuración A continuación se ilustra un ejemplo de configuración mixta: Configuración del hardware ① Módulos de periferia ET 200SP ⑥ 2.º módulo de periferia ET 200AL ② Módulo de servidor ET 200SP ⑦ 3.er módulo de periferia ET 200AL ③...
  • Página 31: Datos Técnicos

    Datos técnicos Datos técnicos de BaseUnit BU-Send Datos técnicos de la BaseUnit BU-Send Referencia 6ES7193-6BN00-0NE0 Información general Versión funcional del HW FS04 o superior Condiciones ambientales Temperatura ambiente en servicio -30 °C • Posición de montaje horizontal, mín. 60 °C •...
  • Página 32: Datos Técnicos De Busadapter Ba-Send 1Xfc

    Datos técnicos 8.2 Datos técnicos de BusAdapter BA-Send 1xFC Datos técnicos de BusAdapter BA-Send 1xFC Datos técnicos del BusAdapter BA-Send 1xFC Referencia 6ES7193-6AS00-0AA0 Información general Designación del tipo de producto BA-Send 1xFC Versión funcional del HW FS05 o superior Interfaces Soporta protocolo para PROFINET IO Longitud del cable 15 m;...
