Pasos previos a la instalación
4.1 Configuración hardware
Introducción
El sistema de automatización S7-1500 o el sistema de periferia descentralizada ET 200MP se
compone de una configuración en una fila, con todos los módulos montados en un perfil
soporte. Los módulos se conectan entre sí mediante un conector en U, formando así un bus
de fondo autoinstalable.
El sistema de automatización S7-1500 / sistema de periferia descentralizada ET 200MP se
puede configurar con módulos de seguridad y módulos que no son de seguridad.
4.1.1 Configuración hardware del sistema de automatización S7-1500
Configuración máxima
• La fuente de alimentación del sistema integrada en la CPU suministra 10 W o 12 W (en
función del tipo de CPU) al bus de fondo. El número exacto de módulos utilizables con la
CPU (sin PS opcional) se obtiene a partir del balance de suministro y consumo. El principio
de funcionamiento se describe en el capítulo Balance de suministro y consumo
(Página 114).
• Como máximo son posibles tres fuentes de alimentación del sistema (PS). Una fuente de
alimentación del sistema (PS) puede enchufarse a la izquierda de la CPU y dos fuentes de
alimentación del sistema (PS), a la derecha de la CPU.
• Si se utiliza una fuente de alimentación del sistema (PS) a la izquierda de la CPU, la
configuración máxima resultante es de 32 módulos en total. Estos módulos ocupan los
slots 0 a 31. Si es necesario instalar más fuentes de alimentación del sistema (PS) a la
derecha de la CPU, también ocupan un slot cada una.

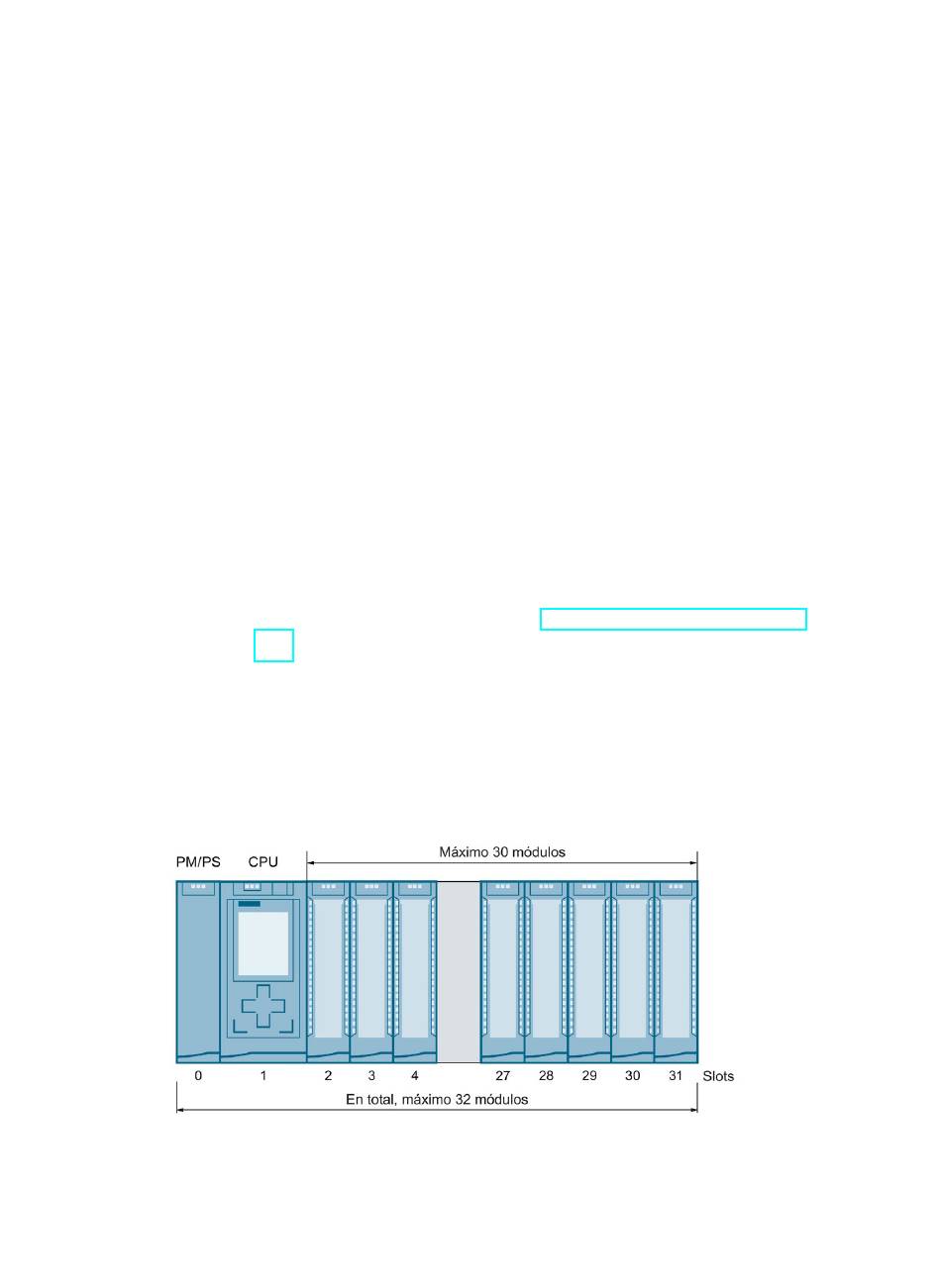

Figura 4-1
100
Configuración máxima S7-1500
Sistema de automatización
