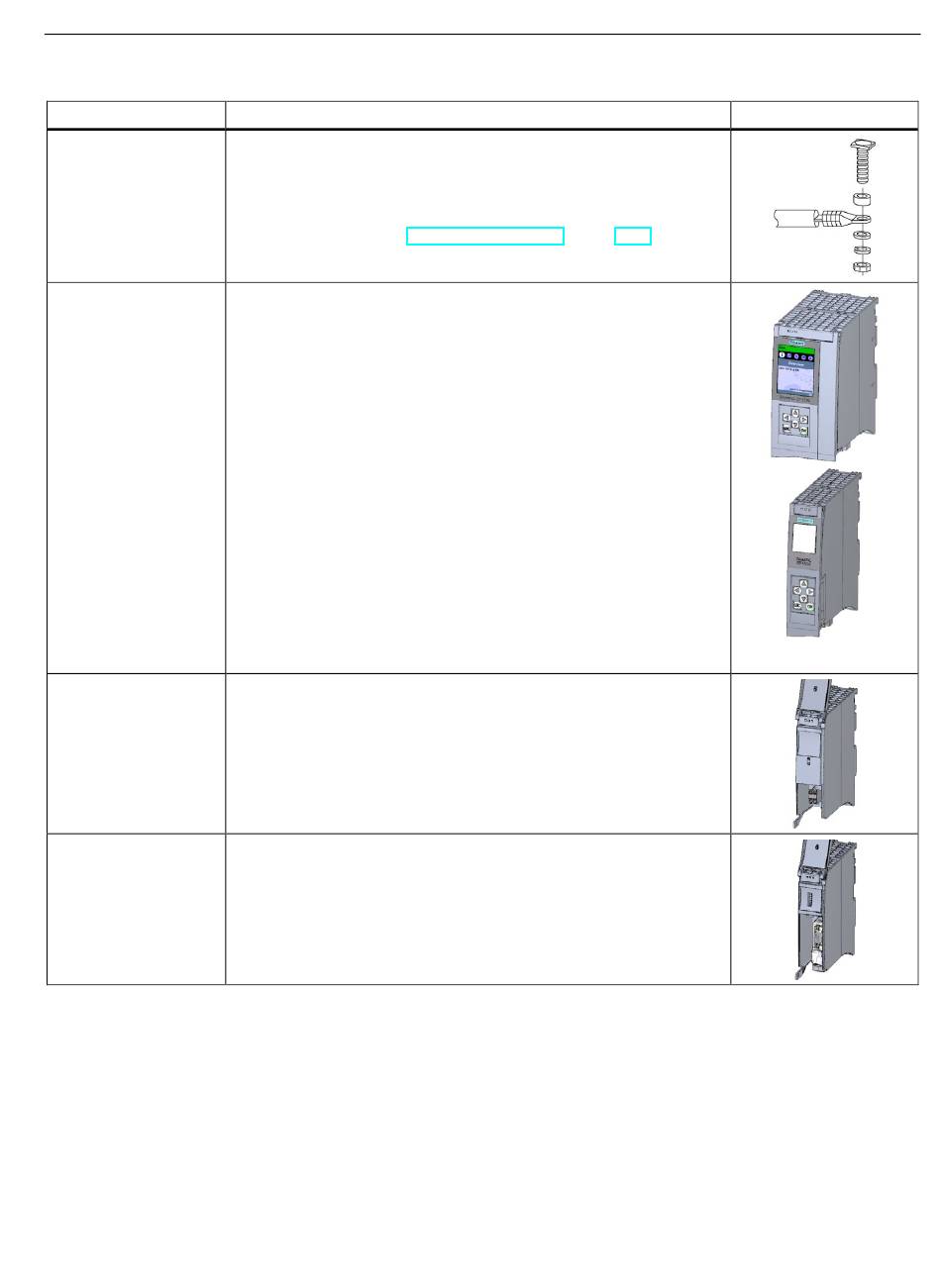

Componente
Elemento de conexión
PE para perfil soporte
CPU (estándar, F, com-
pacta o tecnológica)
Módulo de interfaz para
PROFINET IO
Módulo de interfaz para
PROFIBUS DP
Sistema de automatización
Manual de sistema, 05/2021, A5E03461184-AG
El juego de tornillos, que se introduce en la ranura perfilada en forma
de T del perfil soporte, es necesario para la puesta a tierra del perfil
soporte.
El juego de tornillos está incluido en el volumen de suministro de los
perfiles soporte en las longitudes estándar (de 160 a 830 mm) y tam-
bién puede pedirse como Accesorios/Repuestos (Página 355).
La CPU ejecuta el programa de usuario. La fuente de alimentación del
sistema de la CPU alimenta los módulos utilizados a través del bus de
fondo.
Otras características y funciones de la CPU:
• Comunicación Ethernet
• Comunicación vía PROFIBUS/PROFINET
• Comunicación HMI
• Servidor web integrado
• Servidor OPC UA
• Cliente OPC UA
• Tecnología integrada (p. ej., funciones de control de movimiento,
funcionalidad Trace)
• Diagnóstico de sistema integrado
• Funciones de protección integradas (protección contra acceso,
protección de know-how y contra copia)
• Modo de seguridad (utilizando CPU de seguridad)
El módulo de interfaz:
• Se utiliza como dispositivo IO en PROFINET IO.
• Conecta el sistema de periferia descentralizada ET 200MP con el
controlador IO.
• Intercambia datos con los módulos de periferia a través del bus de
fondo.
El módulo de interfaz:
• Se utiliza como esclavo DP en PROFIBUS DP.
• Conecta el sistema de periferia descentralizada ET 200MP con el
maestro DP.
• Intercambia datos con los módulos de periferia a través del bus de
fondo.
Función
Descripción general del sistema
3.3 Componentes
Figura
