Unidades de aprendizaje
3.1
1. Paso: montar el perfil soporte y los módulos
Secuencia de montaje
De izquierda a derecha: Fuente de alimentación PS 307 - CPU 313C.
La vista general muestra una imagen de conjunto de todo el montaje.

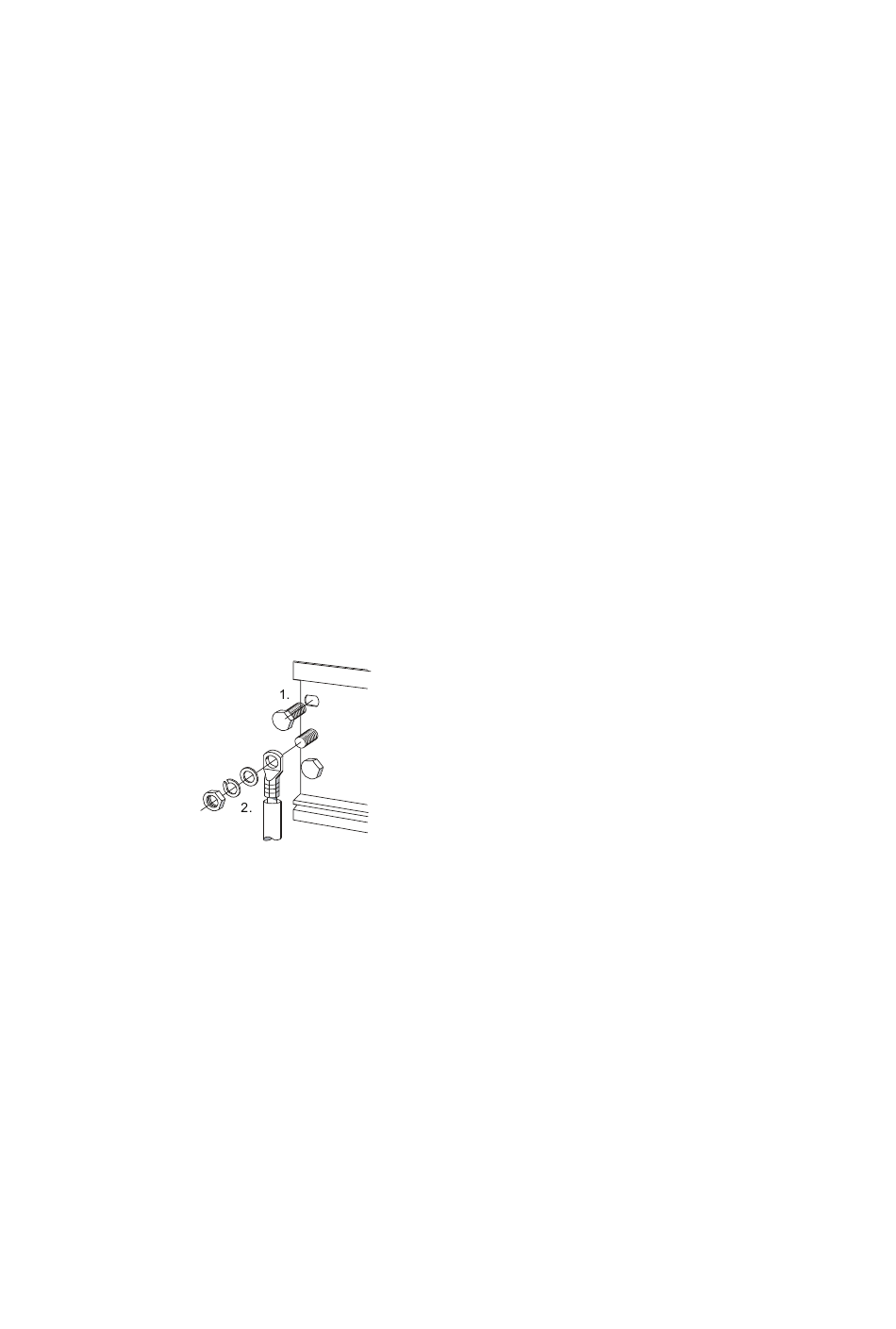

Montar el perfil soporte y ponerlo a tierra
1. Atornille el perfil soporte a la base (tamaño del tornillo: M6). Asegúrese de que quede un
2. Una el perfil soporte con el conductor de protección. Un tornillo M6 de protección está
Sistema de automatización S7-300: Getting Started CPU 31xC: Puesta en marcha
Getting Started (primeros pasos), 08/2011, A5E00105571-04
espacio libre de al menos 40 mm por encima y por debajo del perfil soporte.
Si la base es una placa de metal puesta a tierra o una chapa soporte puesta a tierra,
vigile que la conexión entre el perfil soporte y la base sea de baja impedancia.
previsto a este efecto en el perfil soporte.
La sección mínima del cable hacia el conductor de protección es de: 10 mm
3
2
11
