SOLUCIONES PLANIFICACIÓN Y PROCESAMIENTO DEL SISTEMA DE FIJACIÓN GEBERIT PLUVIA
3.7.2 Sistema de fijación Geberit Pluvia d40–200
Para la fijación horizontal con el sistema de fijación Geberit Pluvia los puntos fijos y de deslizamiento se realizan del siguiente modo:

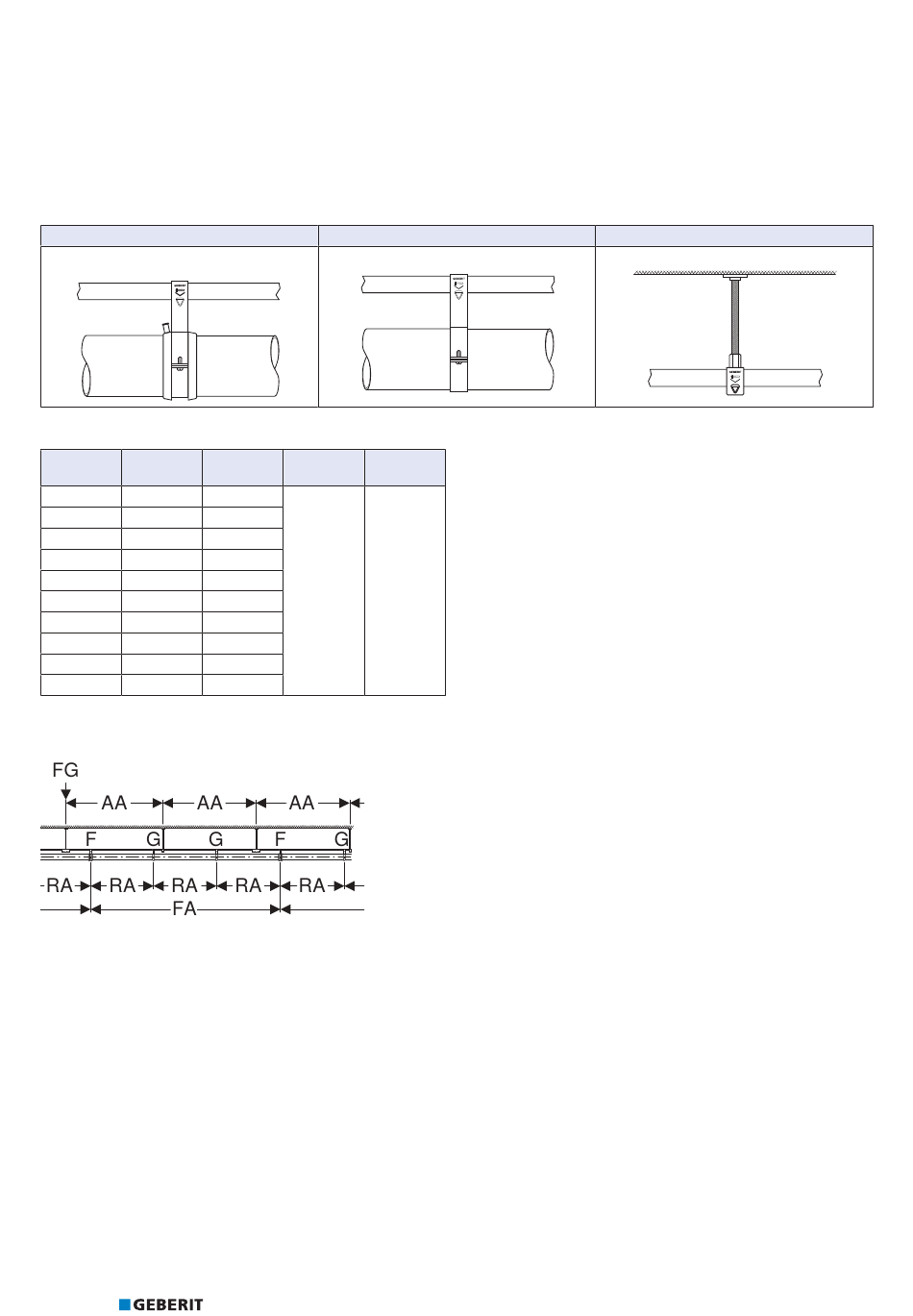

Tabla 5: Configuración de los puntos fijos y de deslizamiento para el sistema de fijación Geberit Pluvia
Punto fijo
Abrazadera Geberit Pluvia con cinta elec-
trosoldable
Tabla 6: Distancias de fijación entre abrazaderas fijas y abrazaderas de deslizamiento en la instalación rígida
d RA
[mm] [m]
40 0,8
50 0,8
56 0,8
63 0,8
75 0,8
90 0,9
110 1,1
125 1,3
160 1,6
200 2,0
1)
Con material de fijación
Figura 61: Distancias de fijación con el sistema de fijación Geberit Pluvia d40–200
A Suspensión (cople roscado M10)
F Punto fijo
G Punto de deslizamiento
AA Distancia entre suspensiones
RA Distancia entre abrazaderas
FA Distancia entre puntos fijos
FG Fuerza ejercida por el peso en cada suspensión Geberit Pluvia con una distancia entre suspensiones de 2,5 m
78
Punto de deslizamiento
Abrazadera Geberit Pluvia
1)
FG FA AA
[N] [m] [m]
70
88
107
124
156
5,0 2,5
203
279
348
550
850
Suspensión
