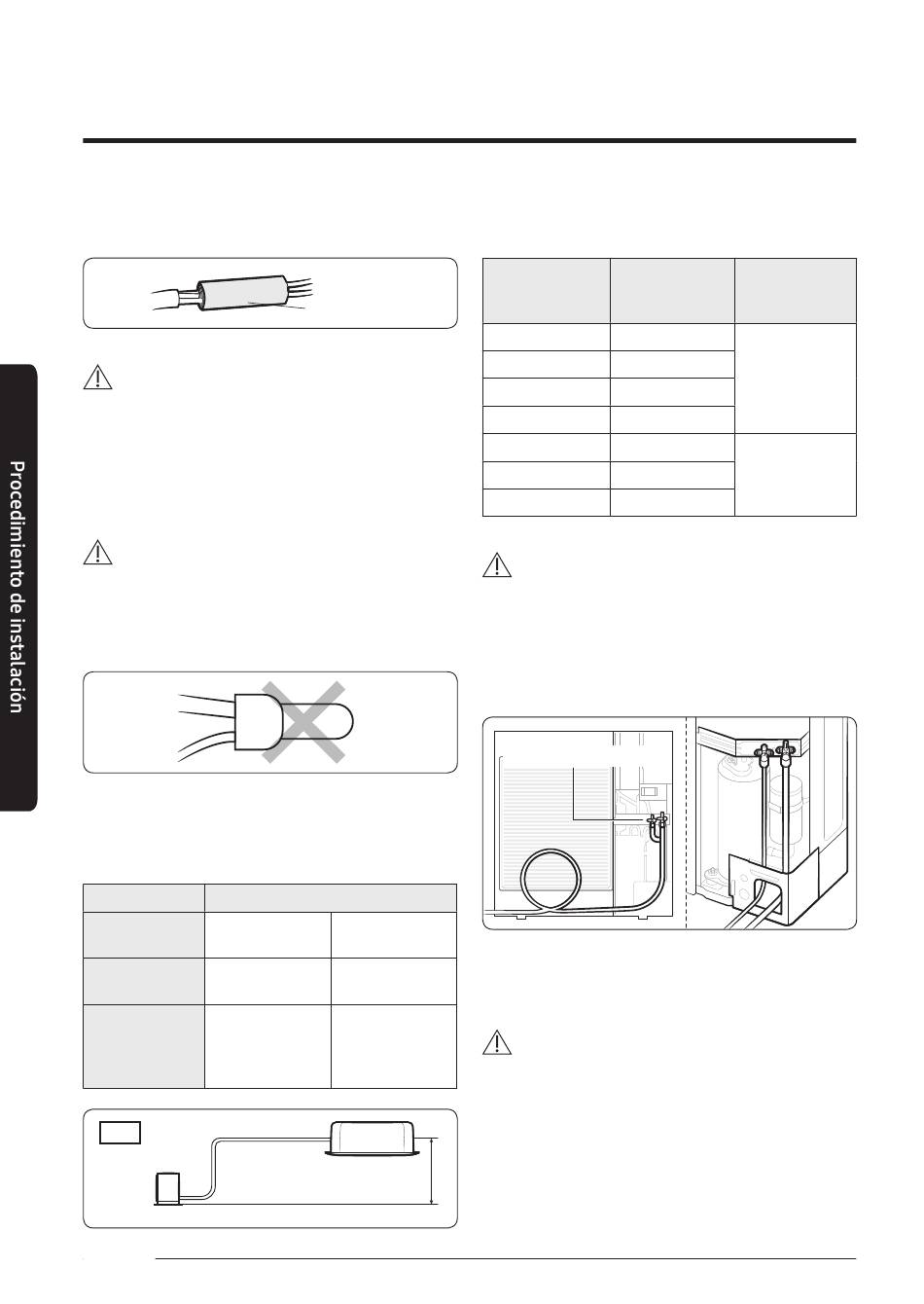

Procedimiento de instalación
7 Luego de completar el trabajo de contracción,
envuélvalo con la cinta aislante para finalizar.
PRECAUCIÓN
• Asegúrese de que las partes de conexión no estén
expuestas al exterior.
• Asegúrese de utilizar cinta aislante y un tubo de
contracción de materiales de aislamiento reforzados
y aprobados que tengan el mismo nivel de tensión de
resistencia que el cable de alimentación. (Cumple con
las normas locales sobre extensiones).
ADVERTENCIA
• En caso de necesitar extender el cable eléctrico, NO
utilice una toma de presión de forma redonda.
– Las conexiones de cableado incompletas pueden
causar descargas eléctricas o incendios.
Paso 5 Conexión de la tubería de
refrigerante
Elementos
Modelos de
AC024JXADCH
unidades exteriores
Tubería principal
50 m (164,0 pies) 75 m (246,0 pies)
(L1)
Diferencia máxima
de altura entre las
30 m (98,4 pies)
unidades exterior e
interior (h1)
n=1
Exterior
14
Español
Cinta aislante
Longitud máxima admitida
AC048JXADCH
AC036JXADCH
30 m (98,4 pies)
Interior
L
1
• Grado de temple y grosor mínimo de la tubería del
refrigerante
Diámetro
externo
[mm(pulgadas)]
ø6,35 (1/4)
ø9,52 (3/8)
ø12,70 (1/2)
ø15,88 (5/8)
ø15,88 (5/8)
ø19,05 (3/4)
ø22,23 (7/8)
PRECAUCIÓN
• Asegúrese de utilizar una tubería C1220T-1/2H
(semirrígida) si la aplicación es de más de
Ø19.05 mm (3/4 pulgadas). Si utiliza una tubería
C1220T-O (blanda) para aplicaciones de Ø19,05 mm
(3/4 pulgadas), es posible que la tubería se quiebre y
esto podría provocar lesiones.
Forme al menos una vuelta:
Reducirá los ruidos y la vibración
• Es posible que la apariencia de la unidad sea diferente
de la que se muestra en el diagrama, según el modelo
en cuestión.
PRECAUCIÓN
• Después de conectar las tuberías con un tratamiento
de desactivación, tapone el espacio alrededor de las
tuberías.
• Después de conectar las tuberías, proceda
exactamente como se indica en la guía para evitar
interferencias con las partes internas.
h
1
Grosor mínimo
Grado de temple
[mm(pulgadas)]
0,7 (0,0276)
0,7 (0,0276)
C1220T-O
0,8 (0,0315)
1,0 (0,0394)
0,8 (0,0315)
C1220T-1/2H O
0,9 (0,0354)
C1220T-H
0,9 (0,0354)
