Rotary SPOA10NB Manual De Instrucciones
Ocultar thumbs
Ver también para SPOA10NB:
- Instrucciones de instalación (48 páginas) ,
- Manual de operación y mantenimeinto (48 páginas) ,
- Manual de funcionamiento y mantenimiento (8 páginas)
Publicidad
SPOA10NB, SPOA10, SPO10
© Febrero de 2005 por Rotary Lift. Todos los derechos reservados. CO6301.0
SPOA7, SPOA9, SPO9
(Plataformas elevadoras serie 500)

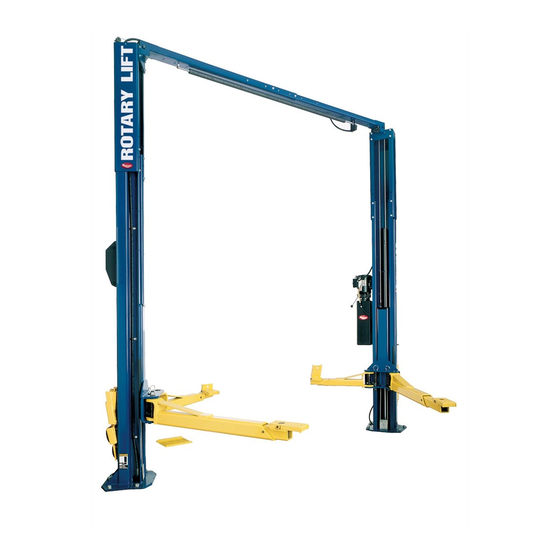

SPOA7 Capacidad 7.000 libras
SPOA9, SPO9 Capacidad 9.000 libras
SPOA10NB, SPOA10, SPO10 Capacidad 10.000 libras
LP20327
I
I
N
N
S
S
T
T
R
R
U
U
C
C
C
C
I
I
O
O
N
N
E
E
S
S
D
D
E
E
I
I
N
N
S
S
T
T
A
A
L
L
A
A
C
C
I
I
Ó
Ó
N
N
IN20269-SP
Rev. E 02/25/2005
Publicidad
Tabla de contenido
Manuales relacionados para Rotary SPOA10NB
Resumen de contenidos para Rotary SPOA10NB
- Página 1 SPOA7, SPOA9, SPO9 (Plataformas elevadoras serie 500) SPOA7 Capacidad 7.000 libras SPOA9, SPO9 Capacidad 9.000 libras SPOA10NB, SPOA10, SPO10 Capacidad 10.000 libras Ó Ó LP20327 IN20269-SP © Febrero de 2005 por Rotary Lift. Todos los derechos reservados. CO6301.0 Rev. E 02/25/2005...
- Página 2 Plato de soporte de rueda 6' 0" (1.829 mm) mínimo hasta la 2' 5" obstrucción o compartimiento más (737 mm) cercanos. 7' 0" (2.134 mm) mínimo hasta la pared más 9' 0" (2.743 mm) mínimo cercanas. hasta la obstrucción más cercana La unidad de potencia se 2' 2"...
- Página 3 Fig. 2b AJUSTE ESTÁNDAR AJUSTE DE ALTURA INFERIOR 4" Fig. 2a 2-1/4" 3-1/4" 4-1/4" 4-1/4" 1. Ubicación de la plataforma elevadora: Use Limpie el orificio. planos estructurales para ubicar la plataforma Perfore orificios con Apriete la tuerca Ajuste la tuerca hacia una boca de tal- elevadora.
- Página 4 NO instale superficies de asfalto PRECAUCIÓN NOTA: Use cuñas Tuerca ni de materiales inestables similares. Las rectangulares en el borde interior de la placa de base. columnas están apoyadas en el suelo sólo Anclaje Use estructuras adhesivas mediante los anclajes. o cemento de silicona para mantener la cuña en su cuñas...
- Página 5 SPO9/SPO10 y los orificios exteriores (marcados c" respiradero "L" para la izquierda y "R" para la derecha) para SPOA7 / En un perno, coloque (2)5/16" arandelas SPOA9 / SPOA10NB / SPOA10. Apriete los pernos en el de estrella (2)5/16" centro del ensamblaje del puente.
- Página 6 Lado barra abierto Lado de la caja de distribución Contratuerca 1/4" Contratuerca 1/4" Arandela de presión de estrella 1/4" 2 espaciadores Arandela plana 1/4" 1/4"-20NC x 2-3/4" HHCS 1/4"-20NC x 3/4" HHCS DETALLE ORIFICIO SPO10 SPO9 SPOA7 SPOA10 SPOA10NB SPOA9...
-
Página 7: Parte Delantera
Un apriete excesivo de la contratuerca 9. Unidad de potencia: Primero, instale la arandela PRECAUCIÓN podría romper el anillo tórico o deformar las roscas de la de estrella (1) en uno de los tornillos ciegos de cabeza salida del colector de la bomba. hexagonal (4) 5/16"-18NC x 1-1/2". - Página 8 2. Desatornille el dispositivo una vuelta completa. Tornillo ciego de cabeza hexagonal 3/8"-16NC x 3/4" 3. Vuelva a apretar los dispositivos Unir a la extensión usando una y contratuerca de tapón conexión alámbrica.Use el orificio manualmente; a continuación, usando más cercano al borde EXTERIOR y en el lado de NO-ACCESO.
- Página 9 Polea del cable de enganche (2) Anillos de retención 3/8" Guía del cable de enganche Fig. 18 Cable de enganche Perno de tope Observe la holgura Instale la palanca de enganche eliminada entre la ranura usando una tuerca de inmovilización 3/8" de la placa de control y para el bloqueo en la posición adecuada.
- Página 10 D) Acople las abrazaderas de guía de canaleta del cable de enganche al puente como Unidad de potencia monofásica se muestra en Fig. 17a y Fig. 17b. Use TABLA DE DATOS DE FUNCIONAMIENTO siempre los orificios del lado de acceso DEL MOTOR -MONOFÁSICO de la plataforma de elevación.
-
Página 11: Motor Interruptor Del Puente
PARA UNIDADES DE 1. Unidad no apta para su utilización en condiciones anormales. POTENCIA 3 Ø: Póngase en contacto con Rotary si desea información acerca de una unidad apta para su funcionamiento en ambientes Una la caja usando tornillos húmedos o con polvo. -
Página 12: Tenga En Cuenta
J) En este punto, DEBERÁ instalar la palanca de enganche, la tuerca de inmovilización y la cubierta de PRECAUCIÓN enganche de la columna derecha, Fig. 18 y Fig. 21. Instale el pomo de la palanca de enganche, Fig. 21. K) Instale el cable en la abrazadera del cable a lo largo de un lado, enrolle alrededor del tornillo de tope y de nuevo hacia abajo, introduciendo el cable a lo largo del otro lado de la abrazadera del cable, Fig. - Página 13 Fig. 24c Fig. 25a NO utilice los orificios marcados con flechas. Si se pierde o se rompe el tapón del PRECAUCIÓN respiradero de llenado, sustitúyalo inmediatamente. El NOTA: Para comprobar el funcionamiento de los depósito debe purgarse. limitadores del brazo, eleve el carro de grúa 1" min. desde la posición inferior máxima.
- Página 14 17. Instalación del paragolpes de goma para puertas: A) Presione el paragolpes largo del borde de la columna, Fig. 26. B) Presione el paragolpes corto del borde superior del conducto del carro de grúa, Fig. 26. 18. Ajuste del cable de enganche: A) Asegúrese de que el enganche se acciona y se suelta La sección acolchada correctamente.
- Página 15 19. Comprobación de la presión: Eleve la plataforma elevadora al máximo y deje el motor en funcionamiento durante 5 segundos. Pare y compruebe todas las conexiones de manguera. En caso necesario, apriete o vuelva a sellar. Repita la purga de aire de los cilindros. 20.
- Página 16 Rotary. Póngase en contacto con su distribuidor de piezas autorizado de Rotary para que le suministre las piezas de repuesto originales Rotary que necesite. Para más información acerca del despieze de los componentes, consulte el paquete de documentos.
