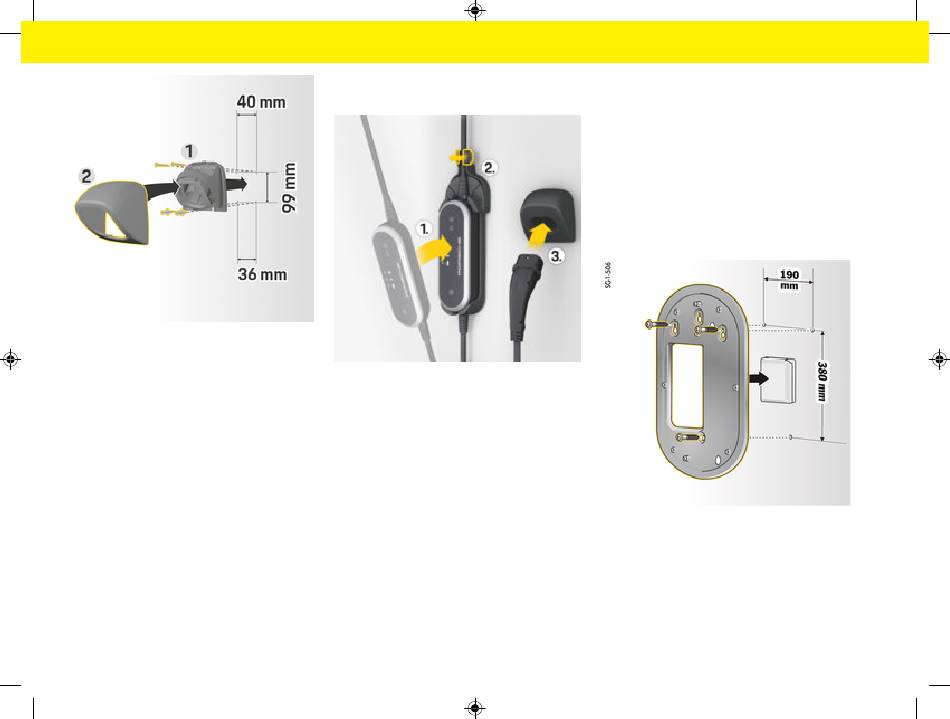

Çizim 96 Delik boyutları
1. Konektör tutucuyu (Çizim 96) kapaktan
1
zim 96) çıkarın.
2. Duvara delikler için işaretler koyun.
3. Matkapla delikleri açın ve dübelleri takın.
4. Konektör bağlantısını (Çizim 96) duvara vidala-
1
yın.
5. Kapağı (Çizim 96)konektör bağlantısına
2
zim 96) alttan geçirin ve yukarı itin.
194
Kontrol ünitesinin duvar ünitesine ta-
kılması
(Çi-
2
Çizim 97 Kontrol ünitesinin takılması
1. Araç kablosunu temel duvar ünitesinin alt açıklı-
ğından geçirin, kontrol ünitesinin alt kısmını kilit-
leme çıkıntısına yerleştirin ve sabitlenmesi için
geriye doğru itin.
2. Güç kaynağı kablosunu temel duvar ünitesinin
(Çi-
1
üst açıklığından geçirin ve segmanı sola iterek
kilitleyin.
3. Araç fişini konektör bağlantısına takın.
Şarj kaidesinin kurulması
Şarj kaidesinin bağlanmasına ilişkin iki seçenek mev-
cuttur. Kurulum seçeneği, güç kablosunun tipine (açık
veya gizli) göre değişir.
– Ara parça olmadan kurulum (gizli güç kabloları
için): Montaj plakası, doğrudan duvara takılır.
– Ara parça ile kurulum (açık güç kabloları için):
Montaj plakası, duvarda güç kablosu için bir boş-
luk bırakılarak monte edilir.
Ara parça olmadan kurulum
Çizim 98 Delik boyutları
1. Duvara delikler için işaretler koyun.
2. Matkapla delikleri açın ve dübelleri takın.
3. Montaj plakasını duvara vidalayın.
