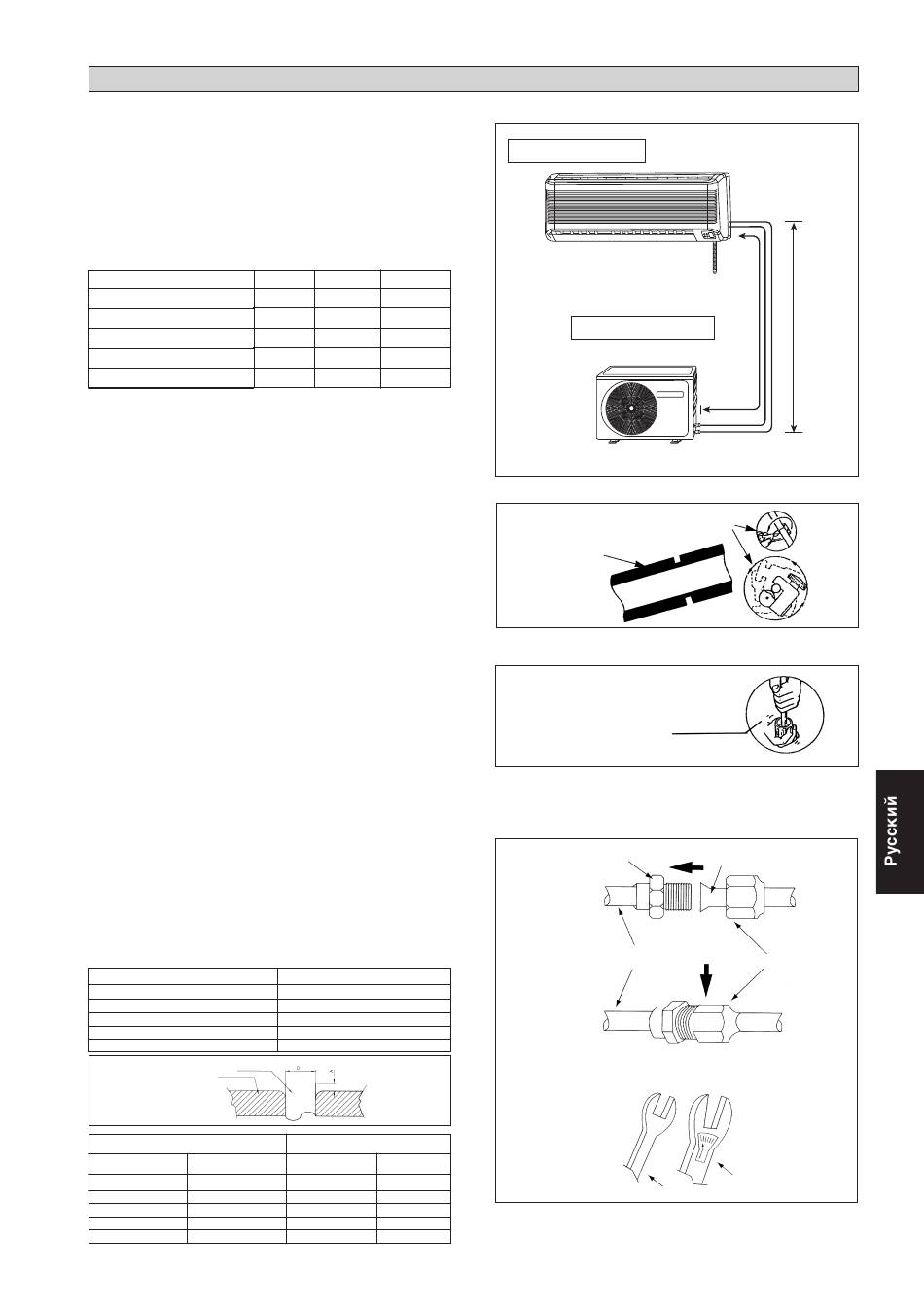

Длина трубопроводов и подъем
Если трубопровод слишком длин, то мощность и
надежность функционирования модуля упадет. С
числом сгибов, сопротивление потока хладагента
увеличивается, понижая степень охлаждения. Это
в результате может привести к поломке
компрессора. Всегда
трубопровод как можно короче и следуйте
рекомендациям в таблице внизу:
Модель
Макс. длина, L (м)
Макс. подъем, H (м)
Макс. число сгибов
Сечение трубы жидкости
Сечение трубы газа
Замечание: Хладагент на внешнем модуле заправлен
на заводе-изготовителе из расчета длины
трубопровода до 7,62 м.
Проведение Трубопроводов
• Не используйте грязную или поврежденную трубную
обвязку. Не снимайте пластиковое покрытие,
резиновые пробки и латунные гайки с клапанов,
штуцеров, труб и змеевиков до тех пор, пока он не
готов для соединения подачи газа или жидкости в
клапана или штуцеры.
• Если требуется пайка, то удостоверьтесь, что
газ азот проходит через змеевик и соединения,
где проводится пайка. Это позволит избежать
формирование копоти на внутренней стороне
медных труб.
• Разрежьте соединительную трубу резаком.
• Уберите заусенцы с краев среза трубы съемником.
Держите конец трубы вниз, чтобы предотвратить
попадание металлических частиц в трубу.
• Вставьте штуцерные гайки, установленные на
соединяющие концы как внутреннего модуля, так и
внешнего модуля, на медные трубы.
• Развальцуйте большей длины трубу
развальцовочным инструментом, как показано в
таблице.
• Край после развальцовви должен быть ровным и,
без трещин или царапин.
Соединение Трубопроводов К блокам
Отцентрируйте положение трубы и до конца
•
затяните штуцер усилием пальцев.
• Затем, затяните штуцер динамометрическим
гаечным ключом до щелчка ключа.
Размер Трубы (мм)
6,35
9,53
12,7
15,88
19,05
Медная Труба
Обжимка
Ø Трубы, D
Дюйм мм
1/4" 6,35
3/8" 9,52
1/2" 12,70
5/8" 15,88
3/4" 19,05
ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
пытайтесь делать
10 15 20
12 12 15
5 5 8
10 10 10
1/4" 1/4" 1/4"
3/8" 1/2" 5/8"
Крутящий Момент (Hm)
18
42
55
65
78
A ( )
мм
Империал Риджид
1,3 0,7
1,6 1,0
1,9 1,3
2,2 1,7
2,5 2,0
Наружный Блок
Комнатный Блок
Резка Медных Труб
1/4t
Уберите Заусенцы
Cоединения Муфтой
Трубопровод Комнатного Блока
6-5
L H
Труба С Муфтой
Штуцерная Г айка
Динамометрический
Ключ
Г аечный Ключ
