Outillage nécessaire
Outillage nécessaire
– Niveau à bulle
– Perceuse classique ou perceuse à percussion
– Tournevis
96

Montage

Montage du support mural

Montage de la base de support mural

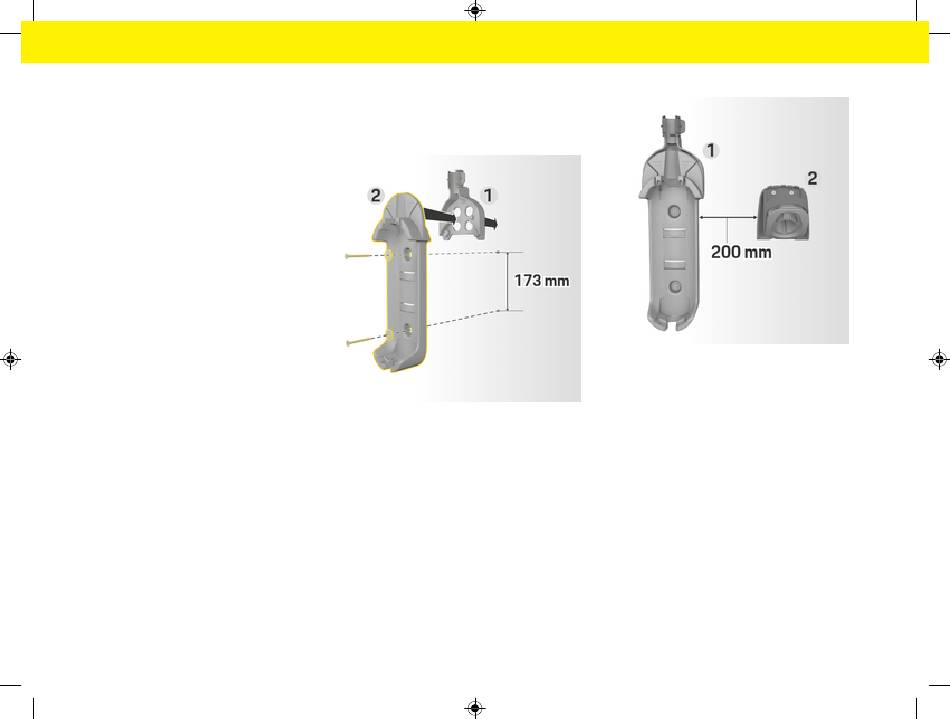

Fig. 44 Cotes de perçage
1. Repérez les trous de perçage sur le mur.
2. Percez les trous de fixation et mettez en place
les chevilles.
3. Enfoncez la base du support mural
dans le guide-câble (Fig. 44) par l'avant.
1
4. Vissez la base du support mural au mur.
Montage du support de connecteur
Fig. 45 Distance support mural – support de
connecteur
Lors du montage du support de connecteur, respec-
tez une distance de 200 mm par rapport à la base du
support mural.
(Fig. 44)
2
