Introduzione
Il trasduttore ST-H funziona con prodotti di monitoraggio del
livello ultrasonico Siemens Milltronics.
Il trasduttore converte in energia acustica l'energia elettrica
dell'impulso di trasmissione proveniente dal controller.
L'energia acustica dell'eco viene quindi di nuovo convertita
in energia elettrica per il controller.

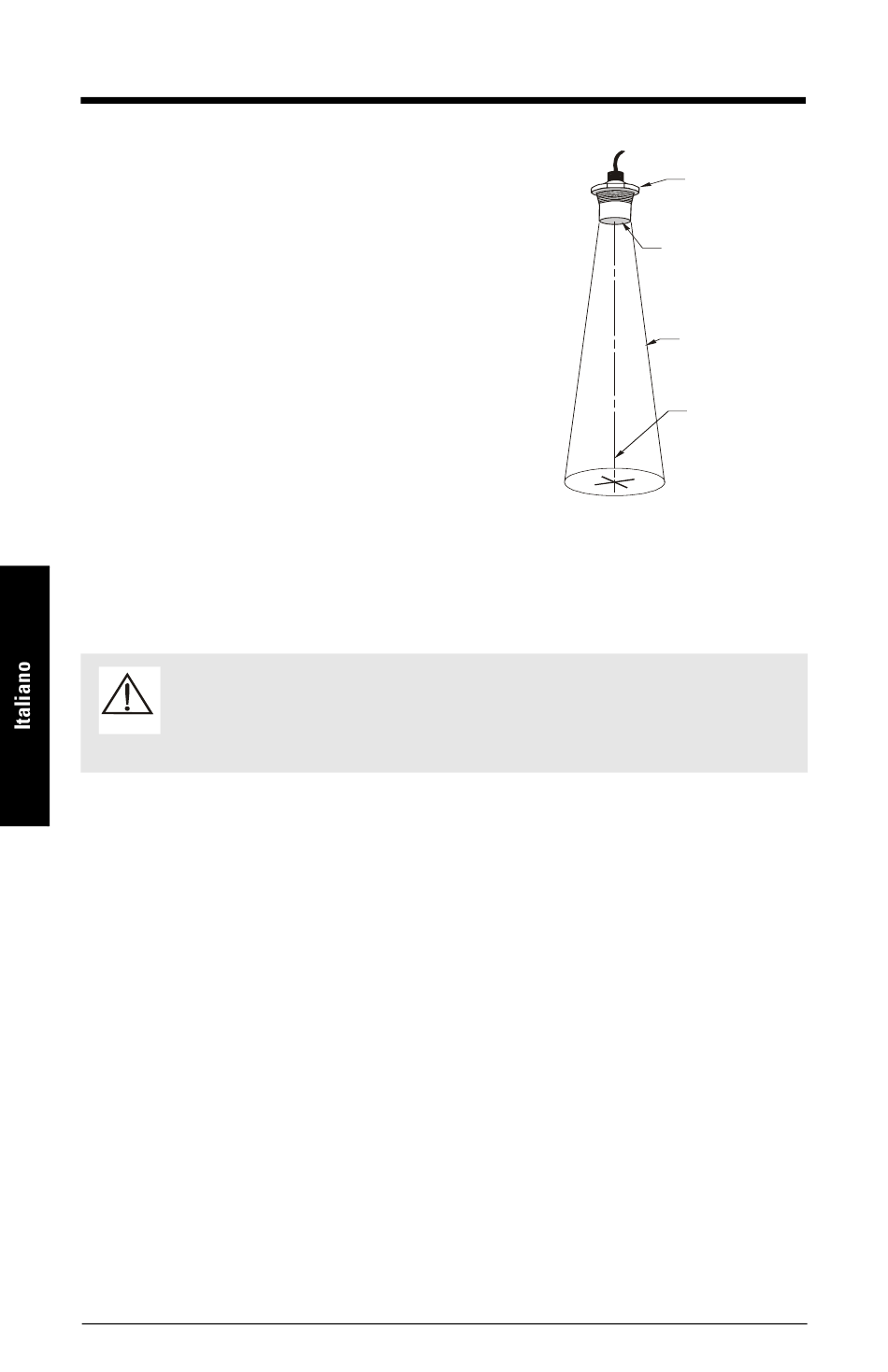

Il lato frontale del trasduttore emette energia acustica che si
irradia verso l'esterno, diminuendo in ampiezza a una
velocità inversamente proporzionale al quadrato della
distanza. La potenza massima si irradia perpendicolarmente
dal lato frontale del trasduttore lungo l'asse di trasmissione.
Quando la potenza è ridotta del 50% (– 3 dB), un confine
conino centrato sull'asse di trasmissione definisce il fascio
acustico, il cui diametro corrisponde all'apertura del fascio.
I trasduttori ST-H sono dotati di un sensore di temperatura integrato che rileva la temperatura
dell'aria presso il trasduttore e ne informa il controller.

Indicazioni generali

ATTENZIONE:
in base alla relativa compatibilità chimica (o inerzia) relativa all'uso generico
dell'apparecchiatura. Per l'esposizione in ambienti specifici, verificare il grafico
della compatibilità chimica prima di procedere all'installazione.
Attestato di certificazione del tipo CE BAS99ATEX2298X
1. L'apparecchio può essere utilizzato in aree a rischio di presenza di gas e vapori
infiammabili (Gruppo di apparecchi II) e classe di temperatura T5.
2. L'apparecchio è certificato per l'uso a tempeture ambienti comprese tra -20 °C e 60 °C
3. Questo apparecchio non è stato definito dispositivo di sicurezza nell'ambito della direttiva
CE 94/0/CE Allegato II, clausola 1.5.
4. Il suffisso 'X' nel certificato indica che sono applicabili condizioni speciali di installazione
e di utilizzo. Il personale responsabile dell'installazione e dell'ispezione dell'apparecchio
deve poter accedere al contenuto di tale certificato.
5. Questo trasduttore non è dotato di un fusibile interno o di componenti che ne
garantiscano l'adeguatezza per il collegamento a circuiti con capacità di interruzione pari
a 4000A. Il trasduttore deve essere alimentato esclusivamente tramite un circuito con
capacità di interruzione pari a 4000A. Tale condizione è garantita dai ricetrasmettitori
Siemens Milltronics.
6. L'installazione e l'ispezione di questi apparecchi devono essere eseguite da personale
qualificato in conformità con le normative locali correnti (EN 60079-14 e EN 60079-17 in
Europa).
Pagina IT-2
I materiali di composizione di questi apparecchi vengono scelti
Trasduttore ST-H – MANUALE OPERATIVO
trasduttore
lato frontale del
trasduttore
confine
conico –3db
asse di
trasmissione,
perpendicolare al
lato frontale del
trasduttore
.
