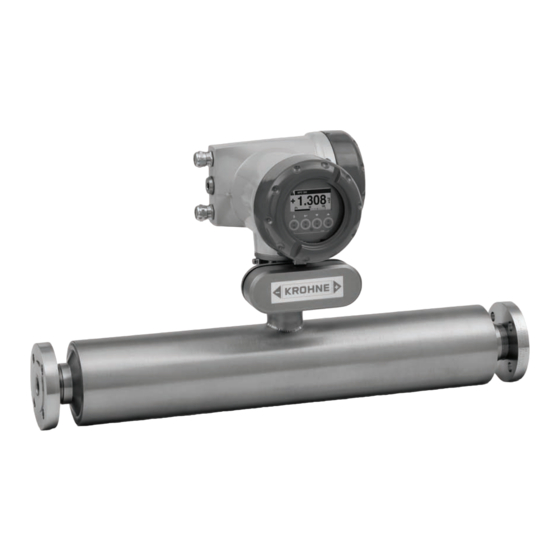

- Página 1 OPTIMASS 7000 OPTIMASS 7000 OPTIMASS 7000 Manual Manual Manual Manual Sensor para caudal másico La documentación sólo está completa cuando se usa junto con la documentación relevante del convertidor. © KROHNE 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
- Página 2 IMPRESIÓN ::::::::::::::::::::::::::::::::::::::: Todos los derechos reservados. Queda prohibido la reproducción de esta documentación, o cualquier parte contenida en la misma, sin la autorización previa de KROHNE Messtechnik GmbH. Sujeto a cambio sin previo aviso. Copyright 2015 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Straße 5 - 47058 Duisburg (Alemania) www.krohne.com...
-
Página 3: Tabla De Contenido
3.4.10 Puertos de purga ........................ 24 3.4.11 Calibración cero ........................25 3.4.12 Viseras..........................26 4 Conexiones eléctricas 4.1 Instrucciones de seguridad .................... 27 4.2 Conexiones eléctricas y de E/S ..................27 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... - Página 4 6.5 Dimensiones y pesos ...................... 43 6.5.1 Versiones embridadas ......................43 6.5.2 Versiones higiénicas ......................46 6.5.3 Versión con camisa de calefacción..................52 6.5.4 Orificio de purga opcional ..................... 53 7 Notas www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
-
Página 5: Instrucciones De Seguridad
• Directiva EMC 2004/108/CE • Directiva ATEX 94/9/CE • Directiva de baja tensión 2006/95/CE • Directiva de equipos a presión 97/23/CE El fabricante declara la conformidad y el dispositivo posee la marca CE. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 6: Documentos Asociados
DEBE adquirirse una opción de contención secundaria. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 7: Gas Sucio
Por la presente prohibimos terminantemente el uso de los datos de contacto publicados como parte de nuestro deber para publicar algo con el propósito de enviarnos cualquier publicidad o material de información que no hayamos requerido nosotros expresamente. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 8: Desmentido
Este documento se proporciona para ayudarle a establecer condiciones de funcionamiento, que permitirán un uso eficiente y seguro del aparato. Las consideraciones especiales y las precauciones están también descritas en el documento, que aparece en forma de iconos inferiores. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 9: Avisos Y Símbolos Empleados
Este documento se suministra para ayudar a establecer las condiciones de funcionamiento, que permitirán un uso seguro y eficiente del equipo. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 10: Descripción Del Equipo
Si el medidor posee conexiones embridadas, la especificación de la brida aparece impresa en el borde exterior. Compruebe que la especificación de la brida coincida con la de su pedido. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 11: Medidores Con Conexiones Higiénicas
Instale el medidor de forma que el diafragma de ruptura no esté orientado hacia el personal. Líquidos Líquidos Líquidos Líquidos (Ejemplo de código de modelo: OPTIMASS 7000 C S25) Datos de temperatura y presión: Datos de temperatura y presión: Datos de temperatura y presión: Datos de temperatura y presión: OPTIMASS 7000 / 7300 / 7010 -40°C...+150°C and 100...10000 kPa... -
Página 12: Diferencias De Temperatura Y Choque Térmico
Si el medidor permanece en el modo <Startup>, DEBE presuponerse que la junta principal (tubo) ha fallado y DEBEN tomarse las medidas adecuadas. Gases Gases (Ejemplo de código de modelo: OPTIMASS 7000 C S25) Gases Gases Datos de temperatura/presión: Datos de temperatura/presión:... - Página 13 Sin embargo, es posible que se produzcan choques térmicos mayores a presiones de funcionamiento inferiores. Para más información, póngase en contacto con el representante más cercano. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 14: Instalación
• Evite la exposición directa al sol. • Guarde el dispositivo en su caja original. • No permita que la temperatura ambiente sea menor que –50 °C/–58 °F ni mayor que +85 °C/+185 °F. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 15: Manejo
3 No levante el medidor utilizando los orificios de los pernos de la brida. 4 No levante el medidor por el alojamiento del convertidor ni por el soporte de la electrónica. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 16: Colocación Del Medidor Antes De Su Instalación
2 No coloque nunca el medidor en posición vertical sin utilizar bloques (o elementos similares). 1 Si el medidor no está sujeto por bloques, puede rodar y caerse. 2 Se pueden producir daños graves en el medidor o lesiones personales. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 17: Condiciones De Instalación
Se recomienda insertar una pieza de goma (u otro material similar) entre el cuerpo del caudalímetro, o la tubería, y la abrazadera de montaje o el punto de fijación. Para más información, póngase en contacto con el fabricante. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 18: Montaje Del Medidor
6 Evite el montaje vertical del medidor con el flujo descendente. Se pueden producir sifones. Si el medidor debe mon- tarse de este modo, instale un diafragma o una válvula de control aguas abajo para mantener la contrapresión. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 19: Interferencias
Para más información, póngase en contacto con el fabricante. Medidores en paralelo 3.4.4 Conexiones embridadas Apriete uniformemente los pernos de las bridas uno a uno. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 20: Presiones De Tubería Máximas (Cargas Finales)
3.4.6 Racores Evite siempre los cambios drásticos de tamaño en la tubería. Utilice racores cuando haya una diferencia considerable entre el tamaño de la tubería y las bridas del medidor. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 21: Conexiones Flexibles
• Las conexiones de proceso y las juntas deben respetar lo indicado en la documentación del EHEDG. El fabricante también recomienda consultar el documento n.º 8 HYGIENIC EQUIPMENT DESIGN CRITERIA (Criterios higiénicos para el diseño de equipos) de EHEDG (www.ehedg.org). 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 22: Calefacción O Aislamiento
2 Profundidad máxima de aislamiento (B). El aislamiento no debe superar esta profundidad. Área calefactada Dimensión de A [mm] Titanio Acero inoxidable / Hastelloy® / Tantalio Dimensión de A [pulgadas] Titanio 1,97 2,56 16,1 Acero inoxidable / Hastelloy® / Tantalio 2,56 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 23: Tiempos De Calentamiento
Tiempo [minutos] para el tubo de medida de titanio 40 / 104 60 / 140 80 / 176 100 / 212 120 / 248 140 / 284 1320 1 Medido en el centro del tubo de medida. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 24: Condiciones De Referencia
Los tapones sólo deben quitarse para purgar la carcasa del medidor en caso de fallo del tubo de medida principal. Si sospecha que el tubo de medida principal ha fallado, despresurice el medidor y retírelo en cuanto sea posible. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 25: Calibración Cero
1 Cuando el medidor se haya instalado verticalmente, instale válvulas de corte a ambos lados del medidor para ayudar a la calibración cero. 2 Si no se puede detener el flujo de proceso, instale una sección de derivación para la calibración cero. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 26: Viseras
INSTALACIÓN OPTIMASS 7000 3.4.12 Viseras El medidor DEBE protegerse de la luz directa del sol. 1 Instalación horizontal 2 Instalación vertical www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 27: Conexiones Eléctricas
Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación. 4.2 Conexiones eléctricas y de E/S Para obtener información sobre las conexiones eléctricas y de E/S, consulte en el manual el convertidor de señal correspondiente. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 28: Servicio
• estén libres de tales sustancias peligrosas. adjuntar un certificado con el equipo confirmando que es seguro para su manejo y mostrando • el producto empleado. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 29: Formulario (Para Copiar) Para Acompañar A Un Equipo Devuelto
El usuario debe llevar los residuos de aparatos eléctricos y electrónicos a un punto de recogida adecuado para proceder a su reciclaje, o bien enviarlos a nuestra oficina local o a un representante autorizado. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 30: Datos Técnicos
Cuando el medidor está excitado, la bobina conductora hace vibrar el tubo de medida haciendo que oscile y produce una onda 3. La onda seno está monitorizada por los dos sensores. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... - Página 31 La medición de la densidad se hace mediante la evaluación de la frecuencia de vibración de y la medición de temperatura se hace empleando un sensor Pt500. 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 32: Datos Técnicos
0,0011% de la velocidad de caudal máxima por cada 1 bar . / 0,000076% por ® Titanio / acero inoxidable / Hastelloy cada 1 psig tántalo Densidad Densidad Densidad Densidad Rango de medida 400...2500 kg/m / 25...155 lbs/ft www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 33: Condiciones De Funcionamiento
Titanio (acero inoxidable 304 ó 316 en el -1…63 barg / -14,5…910 psig cilindro exterior) -1…63 barg / -14,5…910 psig ® Acero inoxidable / Hastelloy (acero inoxidable 304 ó 316 en el cilindro exterior) 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 34: Materiales
Caja de conexiones (versión remota) Fundición de aluminio (recubrimiento de poliuretano) Acero inoxidable opcional 316 (1.4401) Conexiones de proceso Brida Brida Brida Brida DN10…100 / PN40…100 ASME ½…4" / ASME 150…600 10…100A / 10...20K www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 35: Aprobaciones Y Certificados
II 2 G Ex d [ib] IIC T6..T1 II 2 D Ex tD A21 IP6x T170°C Compartimento de conexión Ex e II 2 G Ex de [ib] IIC T6..T1 II 2 D Ex tD A21 IP6x T170°C 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... - Página 36 T165 OPTIMASS 7300C - alojamiento de alumino para convertidor - sin camisa de calefacción/aislamiento T130 T3 - T1 T160 T130 T3 - T1 T160 T4 - T1 T4 - T1 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
- Página 37 (entre tensión y compresión), se deben reducir. Consulte al fabricante para obtener asesoramiento. PRECAUCIÓN! ¡ La carga final máxima permitida en caudalímetros del tamaño 15 equipados con bridas ASME ½¨ es de 19kN 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 38: Precisión De Medida
El error de medida se obtiene de los efectos combinados de la precisión y la estabilidad de cero. Condiciones de referencia Producto Agua Temperatura +20 °C/+68 °F Presión de funcionamiento 1 barg/14,5 psig www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 39: Pautas Para Las Presiones Máximas De Funcionamiento
3 Bridas DIN 2637 PN63 4 Cilindro exterior (63 barg PED / CRN opcional) 5 Bridas JIS 20K 6 Bridas DIN 2635 PN40 7 Bridas JIS 10K 8 Conexiones higiénicas 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... - Página 40 2 Tubo estándar y cilindro exterior 316L (100 barg PED opcional) con bridas ASME 600 lbs (tamaños DN40...80) 3 Cilindro exterior (63 barg PED / CRN opcional) 4 ASME 300 lbs 5 ASME 150 lbs 6 Conexiones higiénicas www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
- Página 41 (todos los tamaños). 3 Bridas JIS 20K 4 Bridas DIN 2635 PN40 5 Bridas JIS 10K 6 Conexiones higiénicas (temperatura ampliada opcional, solamente acero inoxidable) 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
- Página 42 EL QUE SEA MÁS BAJO. EL QUE SEA MÁS BAJO. EL QUE SEA MÁS BAJO. • El fabricante recomienda cambiar las juntas periódicamente. Así se mantendrá íntegra la higiene de la conexión. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
-
Página 43: Dimensiones Y Pesos
Acero inoxidable (compacto) 55,4 65,3 71,9 96,1 197,3 338,1 597,7 Aluminio (remoto) 34,5 44,4 75,2 176,4 317,2 576,8 Acero inoxidable (remoto) 36,3 46,2 52,8 178,2 578,6 Tántalo (añadir) 20,2 33,2 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... - Página 44 1 todas las presiones nominales hasta 600 lbs y todas las bridas DIN con caras realzadas estándar. 2 brida ASME 600 lbs y todas las bridas DIN con tipos de cara realzada: C; D; E y F. www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es...
- Página 45 B (brida estándar) 21,9 ±0,08 21,6 ±0,08 27,5 ±0,08 36,4 ±0,08 43,3 ±0,08 C1 (compacto) 12,2 12,2 12,5 13,6 14,6 C2 (remoto) 9 ±0,08 9 ±0,08 9,3 ±0,08 10,4 ±0,08 11,4 ±0,08 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 46: Versiones Higiénicas
DIN 11864-2 tipo A DIN 11864-2 tipo A DIN 11864-2 tipo A DN10 528 ±2 DN15 566 ±2 DN25 718 ±2 DN40 948 ±2 DN50 1124 ±2 DN80 1538 ±2 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... - Página 47 DIN 11864-2 tipo A DIN 11864-2 tipo A DIN 11864-2 tipo A DN10 20,8 ±0,08 DN15 22,3 ±0,08 DN25 28,3 ±0,08 DN40 37,3 ±0,08 DN50 44,3 ±0,08 DN80 60,5 ±0,08 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 48: Conexiones Higiénicas: Versiones De Adaptador (Tri-Clover Y Tri-Clamp)
DN40 1017 ±2 DN50 1193 ±2 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 1" 665 ±2 1½" 855 ±2 2" 1077 ±2 3" 1355 ±2 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... - Página 49 DN40 40 ±0,08 DN50 47 ±0,08 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 1" 26,2 ±0,08 1½" 33,7 ±0,08 2" 42,4 ±0,08 3" 53,3 ±0,08 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 50: Conexiones Higiénicas: Versiones De Adaptador (Rosca Macho)
2" 1076 ±2 3" 1354 ±2 Rosca macho RJT Rosca macho RJT Rosca macho RJT Rosca macho RJT 1" 676 ±2 1½" 866 ±2 2" 1088 ±2 3" 1366 ±2 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... - Página 51 2" 42,4 ±0,08 3" 53,3 ±0,08 Rosca macho RJT Rosca macho RJT Rosca macho RJT Rosca macho RJT 1" 26,6 ±0,08 1½" 34,1 ±0,08 2" 42,8 ±0,08 3" 53,8 ±0,08 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
-
Página 52: Versión Con Camisa De Calefacción
Acero inoxidable y Hastelloy 2 ±0,04 2,2 ±0,04 3,5 ±0,04 3,9 ±0,08 7,9 ±0,08 1,0 ±0,04 Tántalo Tántalo Tántalo Tántalo 2 ±0,04 2,2 ±0,04 3,5 ±0,04 3,9 ±0,04 1,0 ±0,04 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... -
Página 53: Orificio De Purga Opcional
Tántalo Tántalo Tántalo Dimensiones [pulgadas] Titanio y acero inoxidable Titanio y acero inoxidable Titanio y acero inoxidable Titanio y acero inoxidable ® Hastelloy Hastelloy Hastelloy Hastelloy Tántalo Tántalo Tántalo Tántalo 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com... -
Página 54: Notas
NOTAS OPTIMASS 7000 www.krohne.com 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es... - Página 55 NOTAS OPTIMASS 7000 11/2015 - 4001749003 - MA OPTIMASS 7000 R03 es www.krohne.com...
