OPTIWAVE 7300 C
OPTIWAVE 7300 C
OPTIWAVE 7300 C
OPTIWAVE 7300 C

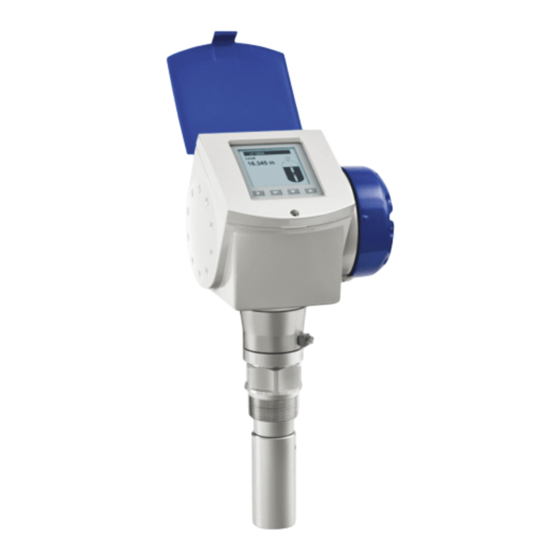

Medidor de nivel de radar sin contacto (FMCW) para
líquidos
para la medida de distancia, nivel, volumen y masa de líquidos
© KROHNE 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es
Manual
Manual
Manual
Manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE OPTIWAVE 7300 C

Resumen de contenidos para KROHNE OPTIWAVE 7300 C

  • Página 1 OPTIWAVE 7300 C OPTIWAVE 7300 C Manual Manual Manual Manual Medidor de nivel de radar sin contacto (FMCW) para líquidos para la medida de distancia, nivel, volumen y masa de líquidos © KROHNE 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...
  • Página 2 IMPRESIÓN ::::::::::::::::::::::::::::::::::::::: Todos los derechos reservados. Queda prohibido la reproducción de esta documentación, o cualquier parte contenida en la misma, sin la autorización previa de KROHNE Messtechnik GmbH. Sujeto a cambio sin previo aviso. Copyright 2014 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Straße 5 - 47058 Duisburg (Alemania) www.krohne.com...

  • Página 3: Tabla De Contenido

    CONTENIDO OPTIWAVE 7300 C 1 Instrucciones de seguridad 1.1 Historia del software ......................7 1.2 Uso previsto ........................7 1.3 Certificación........................8 1.4 Compatibilidad electromagnética ..................8 1.5 Aprobaciones del radio..................... 8 1.5.1 Unión Europea (UE)......................... 8 1.5.2 EE.UU. y Canadá........................9 1.6 Instrucciones de seguridad del fabricante ..............
  • Página 4 CONTENIDO OPTIWAVE 7300 C 4 Conexiones eléctricas 4.1 Instrucciones de seguridad .................... 40 4.2 Instalación eléctrica: salidas 1 y 2 ................. 40 4.2.1 Equipo No-Ex ........................41 4.2.2 Dispositivos para lugares peligrosos ................... 41 4.3 Categoría de protección ....................42 4.4 Redes ..........................
  • Página 5 CONTENIDO OPTIWAVE 7300 C 7 Servicio 7.1 Mantenimiento periódico....................84 7.2 Cómo limpiar la parte superior del equipo..............84 7.3 Como limpiar antenas cónicas bajo condiciones de proceso........85 7.4 Cómo sustituir los componentes del equipo ..............85 7.4.1 Garantía de servicio ......................85 7.4.2 Sustitución de la cubierta de la pantalla ................
  • Página 6 CONTENIDO OPTIWAVE 7300 C 10 Apéndice 10.1 Código de pedido ......................126 10.2 Lista de repuestos ...................... 132 10.3 Lista de accesorios..................... 134 10.4 Glosario........................136 11 Notas www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...

  • Página 7: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.1 Historia del software La información sobre las revisiones del software aparece en el menú Supervisor. Vaya a Descripción de la función Prueba > Información > Identif. Equipo Prueba > Información > Identif. Equipo Prueba >...

  • Página 8: Certificación

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.3 Certificación ¡ PELIGRO! Para equipos que se empleen en zonas peligrosas, se aplican notas de seguridad adicionales; por favor consulte la documentación Ex. Conforme a nuestro compromiso con el servicio al cliente y la seguridad, el equipo descrito en este documento cumple los siguientes requisitos de seguridad: •...

  • Página 9: Ee.uu. Y Canadá

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C Figura 1-1: Información incluida en la placa de identificación acerca de la aprobación para equipos de radio 1 Marcado CE 2 Número de cuerpo notificado (0682 = CETECOM) 3 Identificador de clase II Según ETSI EN 302 372 (2006-04), la potencia irradiada fuera de un tanque metálico es inferior a -30 dBm.

  • Página 10: Instrucciones De Seguridad Del Fabricante

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.6 Instrucciones de seguridad del fabricante 1.6.1 Copyright y protección de datos Los contenidos de este documento han sido hechos con sumo cuidado. Sin embargo, no proporcionamos garantía de que los contenidos estén correctos, completos o que incluyan la información más reciente.

  • Página 11: Responsabilidad Del Producto Y Garantía

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.6.3 Responsabilidad del producto y garantía El operador será responsable de la idoneidad del equipo para el propósito específico. El fabricante no acepta ninguna responsabilidad de las consecuencias del mal uso del operador. Una inapropiada instalación y funcionamiento de los equipos (sistemas) anulará la garantía. Las respectivas "Condiciones y Términos Estándares"...

  • Página 12: Avisos Y Símbolos Empleados

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.6.5 Avisos y símbolos empleados Los avisos de seguridad están indicados con los siguientes símbolos. PELIGRO! ¡ Esta información se refiere al daño inmediato cuando trabaja con electricidad. PELIGRO! ¡ Este aviso hace referencia al peligro inmediato de quemaduras causadas por el calor o por superficies calientes.

  • Página 13: Instrucciones De Seguridad Para El Operador

    INSTRUCCIONES DE SEGURIDAD OPTIWAVE 7300 C 1.7 Instrucciones de seguridad para el operador ¡ AVISO! En general, los equipos del fabricante sólo pueden ser instalados, programados, puestos en funcionamiento y hacer su mantenimiento por personal entrenado y autorizado. Este documento se suministra para ayudar a establecer las condiciones de funcionamiento, que permitirán un uso seguro y eficiente del equipo.

  • Página 14: Descripción Del Equipo

    DESCRIPCIÓN DEL EQUIPO OPTIWAVE 7300 C 2.1 Alcance del suministro ¡ INFORMACIÓN! Compruebe la lista de repuestos para verificar que ha recibido todo lo que pidió. Alcance del suministro – antena cónica Figura 2-1: Alcance del suministro – antena cónica 1 Convertidor de señal y versión compacta...

  • Página 15: Alcance Del Suministro - Antena Higiénica

    DESCRIPCIÓN DEL EQUIPO OPTIWAVE 7300 C Alcance del suministro - antena higiénica Figura 2-3: Alcance del suministro - antena higiénica 1 Convertidor de señal y versión compacta 2 Guía de inicio rápido 3 DVD-ROM (incluye Manual, Guía de Inicio Rápido, Hoja de Datos Técnicos y software relacionado) ¡...

  • Página 16: Descripción Del Equipo

    DESCRIPCIÓN DEL EQUIPO OPTIWAVE 7300 C 2.2 Descripción del equipo Este equipo es un transmisor de nivel radar FMCW de 24 GHz. La tecnología es sin contacto, con lazo de alimentación a 2 hilos. Está diseñado para medir la distancia, el nivel, la masa, el volumen y la reflectividad de líquidos, pastas y sólidos.

  • Página 17: Comprobación Visual

    DESCRIPCIÓN DEL EQUIPO OPTIWAVE 7300 C 2.3 Comprobación Visual ¡ AVISO! Si el cristal de la pantalla está roto, no lo toque. ¡ INFORMACIÓN! Revise las cajas cuidadosamente por si hubiera algún daño o signo de manejo brusco. Informe del daño al transportista y a la oficina local del fabricante.

  • Página 18: Placa Del Fabricante

    DESCRIPCIÓN DEL EQUIPO OPTIWAVE 7300 C 2.4 Placa del fabricante ¡ INFORMACIÓN! Mire la placa del fabricante del equipo para asegurarse de que el equipo se ha entregado según su pedido. Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación.

  • Página 19: Instalación

    INSTALACIÓN OPTIWAVE 7300 C 3.1 Notas sobre la instalación ¡ INFORMACIÓN! Revise las cajas cuidadosamente por si hubiera algún daño o signo de manejo brusco. Informe del daño al transportista y a la oficina local del fabricante. ¡ INFORMACIÓN! Compruebe la lista de repuestos para verificar que ha recibido todo lo que pidió.

  • Página 20: Transporte

    INSTALACIÓN OPTIWAVE 7300 C 3.3 Transporte Figura 3-2: Cómo levantar el equipo 1 Quite el convertidor antes de levantar el equipo con un dispositivo elevador. ¡ AVISO! Levante el equipo con cuidado para prevenir daños en la antena. 3.4 Requisitos de pre-instalación INFORMACIÓN!

  • Página 21: Cómo Preparar El Tanque Antes De Instalar El Equipo

    INSTALACIÓN OPTIWAVE 7300 C 3.5 Cómo preparar el tanque antes de instalar el equipo ¡ PRECAUCIÓN! Para evitar errores de medida y fallos de funcionamiento del equipo, observe estas precauciones. 3.5.1 Rangos de temperatura y presión Figura 3-3: Rangos de presión y temperatura 1 Temperatura de la brida ®...

  • Página 22: Posición De Montaje Recomendada

    INSTALACIÓN OPTIWAVE 7300 C 3.5.2 Posición de montaje recomendada ¡ PRECAUCIÓN! Siga estas recomendaciones para asegurarse de que el equipo mide correctamente. Figura 3-4: Posición de la boquilla recomendada para líquidos, engrudos y lodo. 1 Boquillas para antenas cónicas DN40 o DN50, o para antena higiénica DN50 2 Boquillas para antenas cónicas DN80, DN100, DN150 o DN200, o antenas elipsoidales DN80 o DN150...

  • Página 23: Datos Teóricos Para Aplicaciones Higiénicas

    INSTALACIÓN OPTIWAVE 7300 C Figura 3-5: Entradas del producto 1 El equipo está en posición correcta. 2 El equipo está demasiado cerca de la entrada de producto. Figura 3-6: En un tanque se puede utilizar más de 1 medidor de nivel de radar FMCW En un tanque se puede utilizar más de 1 medidor de nivel de radar FMCW.

  • Página 24: Recomendaciones De Instalación Para Líquidos

    INSTALACIÓN OPTIWAVE 7300 C 3.6 Recomendaciones de instalación para líquidos 3.6.1 Requisitos generales INFORMACIÓN! ¡ Le recomendamos que configure el equipo cuando el tanque esté vacío. Figura 3-8: Recomendaciones de instalación generales 1 No incline el equipo más de 2°...

  • Página 25: Tubos Verticales (Tubos Tranquilizadores Y Cámaras De Bypass)

    INSTALACIÓN OPTIWAVE 7300 C 3.6.2 Tubos verticales (tubos tranquilizadores y cámaras de bypass) Utilice un tubo vertical si: • En el tanque hay espuma altamente conductiva. • El líquido está muy turbulento o agitado. • Hay demasiados objetos en el tanque.

  • Página 26: Tubos Tranquilizadores: Techos Flotantes

    INSTALACIÓN OPTIWAVE 7300 C Tubos tranquilizadores: notas generales Instalación en tanques que contienen un líquido y espuma • Perfore un orificio de circulación de aire (máx. Ø10 mm / 0,4¨) en el tubo tranquilizador por encima del nivel máximo. • Retire la rebaba del orificio.
  • Página 27 INSTALACIÓN OPTIWAVE 7300 C Tubos tranquilizadores: tanques cilíndricos horizontales Recomendamos instalar el equipo en un tubo tranquilizador si el equipo: • Es para un tanque cilíndrico horizontal • Está en un tanque metálico • Mide un producto con una constante dieléctrica alta y •...

  • Página 28: Cómo Instalar El Equipo En El Tanque

    INSTALACIÓN OPTIWAVE 7300 C Cámaras de bypass Instalación junto a tanques que contienen un líquido y espuma • La conexión de proceso superior de la cámara de bypass debe estar por encima del nivel máximo de líquido. • La conexión del proceso inferior de la cámara de bypass debe estar por debajo del nivel de líquido más bajo que se haya medido.
  • Página 29 INSTALACIÓN OPTIWAVE 7300 C Requisitos que deben cumplir las conexiones bridadas Figura 3-13: Conexión bridada Si la antena es más pequeña que la conexión del proceso: • Asegúrese de que la brida situada en la boquilla está nivelada. • Asegúrese de utilizar la junta adecuada a las dimensiones de la brida y al proceso.

  • Página 30: Cómo Instalar Un Equipo Con Conexión Roscada

    INSTALACIÓN OPTIWAVE 7300 C ¡ AVISO! Si quiere fijar la antena en un lugar cerrado, asegúrese de que hay una buena corriente de aire en la zona. Asegúrese de que le pueda oír siempre una persona que no esté en el tanque.

  • Página 31: Equipamiento Necesario

    INSTALACIÓN OPTIWAVE 7300 C Figura 3-16: Cómo conectar el equipo si la antena es mayor que la conexión del proceso Equipamiento necesario: • Llave Allen 3 mm (no suministrada) ¡ AVISO! Si quiere fijar la antena en un lugar cerrado, asegúrese de que hay una buena corriente de aire en la zona.

  • Página 32: Cómo Instalar Un Equipo Con Una Conexión Higiénica

    INSTALACIÓN OPTIWAVE 7300 C Si la conexión de proceso del equipo es más pequeña que la conexión de proceso del tanque: • Asegúrese de que la conexión del tanque está nivelada. • Emplee una placa con una ranura o un procedimiento aplicable diferente para adaptar el equipo al tanque.
  • Página 33 INSTALACIÓN OPTIWAVE 7300 C ® Tri-Clamp Equipamiento necesario: • Equipo • Junta (no suministrada) • Abrazadera (no suministrada) ® Figura 3-18: Conexión Tri-Clamp 1 Toma del tanque 2 Abrazadera ® Cómo instalar un equipo con una conexión Tri-Clamp • Asegúrese de que la conexión del tanque está nivelada.
  • Página 34 INSTALACIÓN OPTIWAVE 7300 C DIN 11851 Equipamiento necesario: • Equipo • Junta (no suministrada) • Tuerca DIN 11851 Figura 3-19: Conexión DIN 11851 1 Toma del tanque 2 Tuerca para conexión DIN 11851 Cómo instalar un equipo con una conexión DIN 11851 •...

  • Página 35: Cómo Fijar Las Extensiones De Antena

    INSTALACIÓN OPTIWAVE 7300 C Equipamiento necesario: • Equipo • Junta (no suministrada) • Tuerca SMS Figura 3-20: Conexión SMS 1 Toma del tanque 2 Tuerca para conexión SMS Cómo instalar un equipo con una conexión SMS • Asegúrese de que la conexión del tanque está nivelada.

  • Página 36: Antena Elipsoidal - Extensiones De Antena

    INSTALACIÓN OPTIWAVE 7300 C • Asegúrese de que las extensiones de la antena están completamente enganchadas. • Emplee una llave Allen de 3 mm para apretar los tornillos de cierre 3. • Si instala más extensiones o menos de las que fueron pedidas inicialmente, cambie el valor de la extensión de la antena en el modo Supervisor...

  • Página 37: Cómo Girar O Retirar El Convertidor De Señal

    INSTALACIÓN OPTIWAVE 7300 C • Si instala más extensiones o menos de las que fueron pedidas inicialmente, cambie el valor de la extensión de la antena en el modo Supervisor Supervisor Supervisor. Vaya a Supervisor > Prep. Avanzada > Supervisor Supervisor >...

  • Página 38: Cómo Montar La Protección Ambiental En El Equipo

    INSTALACIÓN OPTIWAVE 7300 C 3.7.6 Cómo montar la protección ambiental en el equipo Equipamiento necesario: • Equipo. • Protección ambiental (opcional). • Llave 10 mm (no suministrada). Las dimensiones totales de la protección ambiental están en la página 104. Figura 3-24: Instalación de la protección ambiental.

  • Página 39: Cómo Abrir La Protección Ambiental

    INSTALACIÓN OPTIWAVE 7300 C 3.7.7 Cómo abrir la protección ambiental Equipo necesario: • Protección climática instalada en el equipo. • Destornillador de punta ranurada grande (no se suministra) Figura 3-25: Cómo abrir la protección ambiental 1 La protección ambiental en su posición cerrada 2 La protección ambiental en su posición abierta.

  • Página 40: Conexiones Eléctricas

    CONEXIONES ELÉCTRICAS OPTIWAVE 7300 C 4.1 Instrucciones de seguridad ¡ PELIGRO! Todo el trabajo relacionado con las conexiones eléctricas solo se puede llevar a cabo con la alimentación desconectada. Tome nota de los datos de voltaje en la placa de características! ¡...

  • Página 41: Procedimiento

    CONEXIONES ELÉCTRICAS OPTIWAVE 7300 C ® La salida 1 alimenta el equipo y se emplea para la comunicación HART . Si el equipo tiene la opción de segunda salida de corriente, emplee una alimentación adicional para activar la salida Procedimiento: •...

  • Página 42: Categoría De Protección

    CONEXIONES ELÉCTRICAS OPTIWAVE 7300 C 4.3 Categoría de protección ¡ INFORMACIÓN! El equipo cumple todos los requisitos correspondientes a la categoría de protección IP 66/67. También cumple todos los requisitos de la norma NEMA tipo 4X (alojamiento) y tipo 6P (antena).

  • Página 43: Redes

    CONEXIONES ELÉCTRICAS OPTIWAVE 7300 C 4.4 Redes 4.4.1 Información general ® El equipo emplea el protocolo de comunicación HART . Este protocolo cumple las normas de la ® Fundación de Comunicación HART . El equipo se puede conectar punto-a-punto. También puede funcionar en una red multi-punto de hasta 15 equipos.

  • Página 44: Redes De Trabajo Multipunto

    CONEXIONES ELÉCTRICAS OPTIWAVE 7300 C 4.4.3 Redes de trabajo multipunto Figura 4-5: Red multi-punto (no Ex) 1 Dirección del equipo (n +1 para redes multi-punto) 2 Dirección del equipo (1 para redes multi-punto) ® 3 4 mA + HART ®...

  • Página 45: Puesta En Marcha

    PUESTA EN MARCHA OPTIWAVE 7300 C 5.1 Lista de comprobación para la puesta en marcha Compruebe estos aspectos antes de conectar la alimentación eléctrica del equipo: • ¿Son todas las partes húmedas (antena, brida y juntas) resistentes al producto contenido en el tanque? •...

  • Página 46: Pantalla Digital

    PUESTA EN MARCHA OPTIWAVE 7300 C 5.3 Pantalla digital 5.3.1 Diseño de la pantalla local > Figura 5-1: Diseño de la pantalla local 1 Icono de error 2 Número de Tag o nombre del menú 3 Opción del menú seleccionada (el texto gris no se puede seleccionar) 4 [ ] / [ ]: navegar hacia arriba/hacia abajo 5 Botones del teclado (consulte la tabla que aparece más abajo)

  • Página 47: Cómo Iniciar El Equipo

    PUESTA EN MARCHA OPTIWAVE 7300 C 5.3.4 Cómo iniciar el equipo • Conecte el convertidor a la alimentación. • Encienda el convertidor. Después de 30 segundos la pantalla mostrará "arranque", "inicio" y después aparecerá la pantalla predeterminada. • El equipo mostrará las lecturas.

  • Página 48: Comunicación Remota Con El Ams™ Device Manager

    PUESTA EN MARCHA OPTIWAVE 7300 C Figura 5-2: Pantalla de la interfaz de usuario PACTware™ 1 Menú DTM 2 Información de medida básica: nivel, salida de corriente y estado del equipo 3 Información para la identificación del equipo 4 Resumen de la configuración 5.5 Comunicación remota con el AMS™...

  • Página 49: Funcionamiento

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.1 Modos de usuario Modo Operador Operador Este modo muestra datos de medida. Para más información, vaya a Operador Operador operador en la página 49. Supervisor Supervisor Supervisor Supervisor Utilice este modo para ver parámetros, poner en marcha el equipo, crear tablas de medida de volumen o masa, o cambiar valores críticos para...

  • Página 50: Pantallas En El Modo Operador

    FUNCIONAMIENTO OPTIWAVE 7300 C Pantallas en el modo Operador Texto y pantalla de Ir a Pantalla % de la Ir a Pantalla de texto Ir a imagen salida de corriente Nivel [> > > > ] Nivel > Nivel > (Texto...

  • Página 51: Modo Supervisor

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.3 Modo supervisor 6.3.1 Notas generales Configurando su equipo en modo Supervisor Supervisor. Puede: Supervisor Supervisor • Usar los menús de Prepar. Rápida Prepar. Rápida Prepar. Rápida Prepar. Rápida para configurar su equipo rápidamente. Para mayor Descripción de la función...

  • Página 52: Menú Visión General

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.3.3 Menú visión general A Preparación Rápida Modo Preparación Enlace rápido 1 (predeterminado: Registro Errores) Enlace rápido 2 (predeterminado: Calidad Medida) Enlace rápido 3 (predeteminado: Lenguaje.) Enlace rápido 4 (predeterminado: Un.de Longitud.) Enlace rápido 5 (predeterminado: Modo Pantalla.)

  • Página 53: Funciones Del Teclado

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.3.4 Funciones del teclado Menú de navegación Figura 6-1: Menú de navegación 1 Menú selección de barra 2 Cabecera de la barra 3 Listado del menú 4 Arículo de menú que no se encuentra disponible (en texto gris) Esto es lo que ve cuando está...

  • Página 54: Lista De Parámetros En Posiciones Del Menú

    FUNCIONAMIENTO OPTIWAVE 7300 C Lista de parámetros en posiciones del menú Figura 6-2: Lista de parámetros en posiciones del menú 1 Parámetro de selección de barra 2 Nombre del menú 3 Parámetro empleado esta vez Esto es lo que ve cuando elige un artículo de menú que tiene una lista de parámetros. Las funciones de los botones se indican en la siguiente tabla: Funciones de los botones de teclado en los elementos de menús que tienen una lista...

  • Página 55: Valores En Posiciones

    FUNCIONAMIENTO OPTIWAVE 7300 C Valores en posiciones Figura 6-3: Valores en posiciones 1 Valor máximo 2 Valor mínimo 3 Cursor para cambiar el dígito 4 Nombre del menú 5 Ilustración de la posición 6 Mensaje de error Esto es lo que ves cuando eliges un artículo de menú que tiene un valor. Las funciones de los botones se indican en la siguiente tabla: Funciones de los botones del teclado en los elementos de menús que tienen valores...

  • Página 56: Descripción De La Función

    FUNCIONAMIENTO OPTIWAVE 7300 C Si presiona los botones durante 1 segundo, puede emplear estas funciones de acceso directo: Funciones de acceso rápido en el modo supervisor Botón Descripción Función Derecha Crea un enlace rápido Entrar Abajo Arriba Información visionada en pantalla en Inglés...
  • Página 57 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto Tipo de Aplicación Condiciones en las cuales se Almacenaje, Proceso, Proceso o usa el equipo. Si la superficie Agitador, Alm.+Tranquil., Proc.+ del producto es lisa, seleccione Proc.+Tranquil,...
  • Página 58 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto ¿Está el tanque Si el tanque está parcialmente Lleno Parcial, Vacío Lleno parcialmente lleno lleno, el equipo debe incluir el Parcial o totalmente contenido del tanque al filtrar vacío?
  • Página 59 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto Sub- Submenú menú Conversión [Masa] [Masa] [Masa] [Masa] ¿Quiere usar la Sí, No unidad libre? Unid.Long.Tabla m, cm, mm, pulgadas, ft, Unidad Usuario Por favor, Seleccione "Masa".
  • Página 60 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto N° entradas El número de líneas en la tabla mín.-máx.: 0...50 de conversión. Tabla de Volumen / Una tabla que convierte el nivel Masa del producto en otro parámetro...
  • Página 61 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto Sal.2 Tratam. Ajusta el comportamiento de la 3,6 mA, 22 mA, Mantener 22 mA Errores salida de corriente 2 si ocurre (rango 4...20 mA solamente) un error.
  • Página 62 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Paso Función Descripción de la función Lista de selección Selección n.º por defecto A.6 Enlace rápido 5 Enlace rápido 5 Enlace directo a un elemento Vaya a una función en el Modo del menú Prep. Avanzada menú...
  • Página 63 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección n.º por defecto Temperatura La temperatura del bloque de la Sólo lectura electrónica. La pantalla se apagará automáticamente si la temperatura está por debajo de -20°C / -4°F o por encima +60°C / +140°F.
  • Página 64 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección por n.º defecto Condiciones en las cuales se usa el Sin Perturbac., Sin Perturbac. equipo. Para aplicaciones libres Perturb.Medias, solamente. Si la superficie del Perturb.Fuertes producto es lisa, seleccione "Sin Perturbac."...
  • Página 65 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección por n.º defecto C.1.12 Constante Empleando esta función, el equipo mín-máx: 3 sec tiempo procesa varias lecturas de medida 1...100 sec (segundos) para filtrar perturbaciones. Si se aumenta la constante del tiempo, las lecturas integradas son más precisas;...
  • Página 66 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección por n.º defecto C.1.19.2 Unid.de La unidad de volumen o masa m3, L, US gal, GB gal, ft3, bbl, Conversión empleada en la tabla de conversión. Si Tons, Kg, US Tons, GB Tons, selecciona "Unidad Usuario", el equipo...
  • Página 67 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección por n.º defecto C.4.3 Selección Propociona un valor de medida a mín.-máx: Depende de la 20 mA 20 mA función de la salida C.4.4 Rango de Programa el rango efectivo de la salida mín-máx: 3,8…20,5 mA...
  • Página 68 FUNCIONAMIENTO OPTIWAVE 7300 C Menú Función Descripción de la función Lista de selección Selección por n.º defecto C.5.1.9 Un.conv. Una unidad de conversión no estándar CO_FR_UN Cliente para la tabla de conversión. Es definida por el supervisor. C.5.2 C.5.2 C.5.2 C.5.2...

  • Página 69: Más Información Sobre La Configuración Del Equipo

    FUNCIONAMIENTO OPTIWAVE 7300 C Dependencias de datos para los ajustes de 20 mA de las salidas 1 y 2 Función de salida Valor mínimo Valor máximo Selección por defecto Nivel Selección >4 mA para Nivel Altura Tanque + DFT + DR...

  • Página 70: Cómo Cambiar Del Modo Punto-A-Punto Al Modo Multipunto

    FUNCIONAMIENTO OPTIWAVE 7300 C Cómo cambiar del modo punto-a-punto al modo multipunto • Entre en el modo Supervisor. • Vaya a Prep. Avanzada > Salida 1 (HART) > Dirección HART Prep. Avanzada > Salida 1 (HART) > Dirección HART Prep. Avanzada > Salida 1 (HART) > Dirección HART Prep.

  • Página 71: Medida De Nivel

    FUNCIONAMIENTO OPTIWAVE 7300 C • Dist. de Bloqueo (C.1.9) Utilice la cara de la brida como punto de referencia para los ajustes de salida de corriente de 4 y 20 mA . Los ajustes de salida de corriente de 4 y 20 mA son los puntos mínimo y máximo de la escala de medida.

  • Página 72: Los Elementos De Menú Relacionados Con La Medida De Nivel Son

    FUNCIONAMIENTO OPTIWAVE 7300 C Los elementos de menú relacionados con la medida de nivel son: • Func. de salid (C.3.1 o C.4.1) • Altura Tanque (C.1.2) • Dist. de Bloqueo (C.1.9) Utilice el fondo del tanque como punto de referencia para los ajustes de salida de corriente de 4 y 20 mA..

  • Página 73: Cómo Configurar El Equipo Para Medir Volumen O Masa

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.4.6 Cómo configurar el equipo para medir volumen o masa El equipo se puede configurar para medir volumen o masa. Puede configurar una tabla de correlaciones en el submenú de la tabla de conversión en el menú del equipo Prepar. Rápida Prepar.

  • Página 74: Cómo Crear Un Filtro Que Elimine Las Señales De Interferencia De Radar

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.4.7 Cómo crear un filtro que elimine las señales de interferencia de radar Si el equipo mide el nivel en un tanque que contiene obstrucciones (agitador, soportes, tuberías de calor etc.), estos objetos pueden causar interferencias de la señal de radar. Puede utilizar la función de espectro de vacío (elemento de menú...

  • Página 75: Cómo Medir Correctamente En Tanques Con Fondos Cónicos O Curvos

    FUNCIONAMIENTO OPTIWAVE 7300 C Utilice el valor máximo para tanques que tengan partes móviles. Utilice el valor medio para tanques que no tengan partes móviles. El equipo realizará un escaneo del espectro de vacío y luego mostrará los resultados en la pantalla de señales.

  • Página 76: Modo De Servicio

    FUNCIONAMIENTO OPTIWAVE 7300 C Figura 6-8: Pantalla de señales y reflexión del fondo del tanque 1 Desv.Fondo Tanque (elemento de menú C.1.11) 2 Altura Tanque (elemento de menú C.1.2) 3 Amplitud de la señal (en dB) 4 Posición real del fondo del tanque 5 Posición de desviación del fondo del tanque...

  • Página 77: Errores

    FUNCIONAMIENTO OPTIWAVE 7300 C 6.6 Errores 6.6.1 Información general Indicación de errores Cuando el equipo nota una condición de error, muestra en pantalla un símbolo de error en la parte izquierda superior de la pantalla que la muestra. Nivel Figura 6-9: Indicación de errores 1 Error/ símbolo de aviso...

  • Página 78: Cómo Comprobar La Calidad De La Medida

    FUNCIONAMIENTO OPTIWAVE 7300 C Cómo comprobar la calidad de la medida • Entre en el modo Supervisor. • Vaya a Prueba > Información > Calidad Medida Prueba > Información > Calidad Medida Prueba > Información > Calidad Medida Prueba > Información > Calidad Medida.
  • Página 79 FUNCIONAMIENTO OPTIWAVE 7300 C Cómo encontrar los registros de errores • Entre en el modo Supervisor. • Vaya a Prueba > Información > Registro de Errores Prueba > Información > Registro de Errores Prueba > Información > Registro de Errores Prueba >...

  • Página 80: Cómo Conseguir Más Datos Sobre El Error (Función De Registro Errores)

    FUNCIONAMIENTO OPTIWAVE 7300 C Cómo conseguir más datos sobre el error (función de Registro Errores) • Seleccione un registro de error y pulse [^ ^ ^ ^ ] para leer el texto de ayuda. La información típica se muestra en la figura siguiente: Manejo del error •...

  • Página 81: Influencias Externas

    FUNCIONAMIENTO OPTIWAVE 7300 C Descripción de errores y acciones correctivas Mensaje de error Código Descripción Acción correctiva de error Salida de corriente Salida de corriente saturada a La salida está en su valor de Llene el tanque o quite valor máximo salida máxima (20 o 20,5 mA)

  • Página 82: Pico Y Espectro

    FUNCIONAMIENTO OPTIWAVE 7300 C Mensaje de error Código Descripción Acción correctiva de error La medida está perdida en el El tanque está posiblemente Si llena el tanque, el equipo fondo del tanque vacío. El equipo mostrará en volverá a medir de nuevo.

  • Página 83: Error Del Software

    FUNCIONAMIENTO OPTIWAVE 7300 C Mensaje de error Código Descripción Acción correctiva de error Espectro de vacío inválido El Espectro Vacío Compruebe el equipo, el almacenado en el equipo no tanque y el proceso. está de acuerdo con la Reconfigure el equipo y grabe instalación.

  • Página 84: Servicio

    SERVICIO OPTIWAVE 7300 C 7.1 Mantenimiento periódico No necesita mantenimiento. 7.2 Cómo limpiar la parte superior del equipo ¡ AVISO! No deje que se acumule más de 5 mm / 0,2 ¨ de polvo en la parte superior de la superficie del equipo.

  • Página 85: Como Limpiar Antenas Cónicas Bajo Condiciones De Proceso

    SERVICIO OPTIWAVE 7300 C 7.3 Como limpiar antenas cónicas bajo condiciones de proceso Si es posible que haya un recubrimiento, se encuentra disponible la opción de purga para antenas cónicas. AVISO! ¡ Purgue la antena con un gas seco o líquido que sea aplicable al proceso.

  • Página 86: Sustitución De La Cubierta De La Pantalla

    SERVICIO OPTIWAVE 7300 C 7.4.2 Sustitución de la cubierta de la pantalla Figura 7-1: Quite la cubierta de pantalla del equipo www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...

  • Página 87: Equipo Necesario (No Suministrado)

    SERVICIO OPTIWAVE 7300 C Equipo necesario (no suministrado): • Llave TORX T8. • Llave Allen de 3 mm (para los pasos 2 y 4). ¡ AVISO! Desconecte la alimentación Cómo quitar la pantalla 1 Quite los 2 tornillos pequeños en la bisagra de la cubierta solar azul con una llave TORX T8.

  • Página 88: Sustitución Del Módulo De La Electrónica Completo

    SERVICIO OPTIWAVE 7300 C 7.4.3 Sustitución del módulo de la electrónica completo Figura 7-2: Desmontaje del módulo de la electrónica completo www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...
  • Página 89 SERVICIO OPTIWAVE 7300 C Equipo necesario (no suministrado): • Llave Allen de 3 mm (para los pasos 1 y 4). Cómo quitar el back end y la unidad de microondas 1 Afloje el tornillo de la pantalla. Abra la pantalla.

  • Página 90: Sustitución Del Módulo Terminal

    SERVICIO OPTIWAVE 7300 C 7.4.4 Sustitución del módulo terminal Figura 7-3: Extracción del módulo terminal www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...

  • Página 91: Cómo Instalar El Módulo Terminal

    SERVICIO OPTIWAVE 7300 C Equipo necesario (no suministrado): • Llave Allen de 2,5 mm para alojamientos de aluminio (pintado); llave Allen de 3 mm para alojamientos de acero inoxidable (para el paso 1). • Destornillador de punta ranurada pequeño (para el paso 3).

  • Página 92: Disponibilidad De Recambios

    SERVICIO OPTIWAVE 7300 C 7.5 Disponibilidad de recambios El fabricante se adhiere al principio básico que los recambios adecuados funcionalmente, para cada aparato o cada accesorio importante estarán disponibles durante un periodo de 3 años después de la entrega de la última producción en serie del aparato.

  • Página 93: Formulario (Para Copiar) Para Acompañar A Un Equipo Devuelto

    SERVICIO OPTIWAVE 7300 C 7.7.2 Formulario (para copiar) para acompañar a un equipo devuelto Empresa: Dirección: Departamento: Nombre: Nº de teléfono: Nº de fax: Nº de pedido del fabricante o nº de serie : El equipo ha sido puesto en funcionamiento a través del siguiente medio:...

  • Página 94: Datos Técnicos

    DATOS TÉCNICOS OPTIWAVE 7300 C 8.1 Principio de medida A través de una antena, se emite una señal de radar que es reflejada por la superficie y recibida después de un tiempo t. El principio de radar utilizado es el FMCW (onda continua de frecuencia modulada).

  • Página 95: Datos Técnicos

    DATOS TÉCNICOS OPTIWAVE 7300 C 8.2 Datos técnicos ¡ INFORMACIÓN! • Los siguientes datos se proporcionan para las aplicaciones generales. Si necesitase datos que sean más relevantes para su aplicación específica, por favor, contacte con nosotros o con su representante de zona.

  • Página 96: Precisión De Medida

    DATOS TÉCNICOS OPTIWAVE 7300 C Pantalla e interfaz de usuario Pantalla e interfaz de usuario Pantalla e interfaz de usuario Pantalla e interfaz de usuario Pantalla Pantalla LCD 9 líneas, 160 × 160 píxels en escala de grises de 8 bits, con teclado con 4 botones Idiomas de la interfaz Inglés, alemán, francés, italiano, español, portugués, japonés, chino simplificado y...

  • Página 97: Condiciones De Instalación

    DATOS TÉCNICOS OPTIWAVE 7300 C Presión Presión Presión Presión Presión de funcionamiento Antena elipsoidal (PP): Antena elipsoidal (PP): Antena elipsoidal (PP): Antena elipsoidal (PP): -1…16 barg / -14,5…232 psig; sujeto a la conexión de proceso empleada y a la temperatura de la brida...

  • Página 98: Conexiones De Proceso

    DATOS TÉCNICOS OPTIWAVE 7300 C Juntas (y juntas para el sellado Antena higiénica: Antena higiénica: Antena higiénica: Antena higiénica: de la extensión de la antena ® BioControl : FKM/FPM (-20…+150°C / -4…+300°F); EPDM (-20°C…+150°C / opcional) -4…+300°F) ® SMS, Tri-Clamp...

  • Página 99: Entrada Y Salida

    DATOS TÉCNICOS OPTIWAVE 7300 C Prensaestopa Estándar: ninguno Opcional: M20×1,5 (para equipos aprobados no Ex y Ex con entradas de cables M20×1,5 y M25×1,5); otros tipos disponibles bajo pedido Capacidad de la entrada del cable 0,5…1,5 mm² (terminal) Entrada y salida...
  • Página 100 DATOS TÉCNICOS OPTIWAVE 7300 C NEPSI Ex d ia IIC T3~T6 DIP A21/A20 T T70°C~T95°C IP6X; GYJ111193/94 Ex ia IIC T3~T6 DIP A21/A20 T T70°C~T95°C IP6X DNV / INMETRO Ex ia IIC T6…T3 Ga; Ex ia IIIC T70°C...T95°C Da IP6X;...

  • Página 101: Selección De La Antena

    DATOS TÉCNICOS OPTIWAVE 7300 C 8.3 Selección de la antena Los siguientes gráficos indican qué antena se debe seleccionar para cada aplicación dependiendo de los siguientes criterios: • D, el rango de medida • ε , la constante dieléctrica del producto medido Figura 8-2: Selección de antena para aplicaciones de líquidos (gráfico de distancia en m contra ε...

  • Página 102: Pautas Para Las Presiones Máximas De Funcionamiento

    DATOS TÉCNICOS OPTIWAVE 7300 C 8.4 Pautas para las presiones máximas de funcionamiento ¡ AVISO! Asegúrese de que los equipos se utilicen dentro de sus propios límites de funcionamiento. Figura 8-4: Disminución de presión / temperatura (EN 1092-1), conexión bridada y roscada, en °C y barg...
  • Página 103 DATOS TÉCNICOS OPTIWAVE 7300 C ¡ INFORMACIÓN! Certificación CRN Certificación CRN Certificación CRN Certificación CRN Hay una opción de certificación CRN para dispositivos con conexiones de proceso que están de acuerdo con las normas ASME. Esta certificación es necesaria para todos los dispositivos que se instalan en un recipiente a presión y se utiliza en Canadá.

  • Página 104: Dimensiones Y Pesos

    DATOS TÉCNICOS OPTIWAVE 7300 C 8.5 Dimensiones y pesos Alojamiento Figura 8-8: Dimensiones del alojamiento 1 Vista frontal del alojamiento 2 Vista lateral del alojamiento Dimensiones y pesos en mm y kg Dimensiones [mm] Pesos [kg] Alojamiento 158,5 1 Si equipado con prensaestopas estándar...
  • Página 105 DATOS TÉCNICOS OPTIWAVE 7300 C Protección ambiental Figura 8-9: Dimensiones de la protección ambiental opcional 1 Protección ambiental, vista trasera 2 Protección ambiental, vista izquierda Dimensiones y pesos en mm y kg Dimensiones [mm] Pesos [kg] Protección 231,5 ambiental 1 Radio...

  • Página 106: Versiones De Antena Cónica Dn40/1

    DATOS TÉCNICOS OPTIWAVE 7300 C Versiones de antena cónica DN40/1,5¨ Figura 8-10: Versiones de antena cónica DN40 o 1,5¨ 1 Antena cónica DN40/1,5¨ con conexión roscada G 1½ o 1½ NPT 2 Antena cónica DN40/1,5¨ con conexión bridada Dimensiones y pesos en mm y kg...

  • Página 107: Versiones De Antena Cónica Dn50

    DATOS TÉCNICOS OPTIWAVE 7300 C Versiones de antena cónica DN50/2¨ Figura 8-11: Versiones de antena cónica DN50/2¨ 1 Antena cónica DN50/2¨ con conexión roscada G 1½ o 1½ NPT 2 Antena cónica DN50/2¨ con conexión bridada Dimensiones y pesos en mm y kg...
  • Página 108 DATOS TÉCNICOS OPTIWAVE 7300 C DN80/3¨ versiones de antena cónica Figura 8-12: DN80/3¨ versiones de antena cónica 1 DN80/3¨ antena cónica con conexión roscada G 1½ o 1½ NPT 2 DN80/3¨ antena cónica con conexión bridada Dimensiones y pesos en mm y kg...
  • Página 109 DATOS TÉCNICOS OPTIWAVE 7300 C DN100/4¨ versiones de antena cónica Figura 8-13: DN100/4¨ versiones de antena cónica 1 DN100/4¨ antena cónica con conexión roscada G 1½ o 1½ NPT 2 DN100/4¨ antena cónica con conexión bridada Dimensiones y pesos en mm y kg...

  • Página 110: Versiones De Antena Cónica Mecanizada

    DATOS TÉCNICOS OPTIWAVE 7300 C Versiones de antena cónica mecanizada Figura 8-14: Versiones de antena cónica de chapa DN80/3¨, DN100/4¨, DN150/6¨ y DN200/8¨ 1 Antena cónica de chapa (DN80/3¨, DN100/4¨, DN150/6¨ o DN200/8¨) con conexión roscada G 1½ o 1½ NPT 2 Antena cónica de chapa (DN80/3¨, DN100/4¨, DN150/6¨...

  • Página 111: Dimensiones (Mm)

    DATOS TÉCNICOS OPTIWAVE 7300 C Dimensiones y pesos en mm y kg Dimensiones [mm] Pesos [kg] Øi Conexión DN80/3¨ roscada DN100/4¨ DN150/6¨ DN200/8¨ Conexión DN80/3¨ bridada DN100/4¨ DN150/6¨ 14,4 DN200/8¨ 15,0 1 Si está equipado con prensaestopas estándar 2 Se encuentran disponibles extensiones de antena adicionales de Ø39 × 105 mm de largo 3 Con conexión de purga ¼...
  • Página 112 DATOS TÉCNICOS OPTIWAVE 7300 C DN80/3¨ versiones de antena elipsoidal Figura 8-15: DN80/3¨ versiones de antena elipsoidal 1 DN80/3¨ antena elipsoidal con conexión roscada G1½ ó 1½NPT 2 DN80/3¨ antena elipsoidal con conexión bridada 3 DN80/3¨ antena elipsoidal con placa de protección de la brida opcional en PP o PTFE...
  • Página 113 DATOS TÉCNICOS OPTIWAVE 7300 C Versiones de antena elipsoidal DN150/6¨ (opcionalmente solo en material PP) Figura 8-16: Versiones de antena elipsoidal DN150/6¨ (opcionalmente solo en material PP) 1 Antena elipsoidal con conexión bridada DN150/6¨ 2 Antena elipsoidal DN150/6¨ con conexión roscada 3 Antena elipsoidal DN150/6¨...
  • Página 114 DATOS TÉCNICOS OPTIWAVE 7300 C DN50/2¨ versiones de antena higiénica Figura 8-17: DN50/2¨ versiones de antena higiénica 1 DN50/2¨ antena higiénica con conexión DIN 11851 ® 2 DN50/2¨ antena higiénica con conexión Tri-Clamp ® 3 DN50/2¨ antena higiénica con conexión Neumo BioControl 4 DN50/2¨...

  • Página 115: Descripción De La Interfaz Hart

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.1 Descripción general ® El Protocolo HART es un protocolo de comunicación digital abierto para industria. Lo puede utilizar cualquier persona. Se incluye en el software incluido en la señal de convertidores de equipos compatibles con HART.

  • Página 116: Historia Del Software

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.2 Historia del software ¡ INFORMACIÓN! En la tabla de abajo, la "x" es un marcador de posición para posibles combinaciones alfanuméricas de multi-dígitos, dependiendo de la versión disponible. Fecha de Equipos ®...

  • Página 117: Variantes De Conexión

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.3 Variantes de conexión El convertidor de señal es un equipo de 2 hilos con una corriente de salida de 4...20 mA y una ® interfaz HART • Es compatible con el modo multi-punto...

  • Página 118: Variables De Equipo Hart

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C ® 9.4 Variables de equipo HART Código Tipo ® Variable de equipo HART nivel lineal distancia lineal conversión de nivel lineal nivel de masa lineal reflejo lineal conversión de distancia lineal masa de distancia lineal Las variables dinámicas HART ®...

  • Página 119: Funcionamiento

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.5.2 Funcionamiento ¡ INFORMACIÓN! El Comunicador de Campo no le dará acceso al menú de servicio. Una simulación es sólo posible para salidas de corriente. El Comunicador de Campo y la pantalla local del dispositivo utilizan casi los mismos procedimientos para operar el convertidor de señal.

  • Página 120: Field Device Tool / Device Type Manager (Fdt / Dtm)

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.7 Field Device Tool / Device Type Manager (FDT / DTM) Un Dispositivo de Campo Contenedor de Herramientas (FDT Container) es un programa de PC ® que se utiliza para configurar equipos HART .

  • Página 121: Árbol De Menú Para Dd De Base (Detalles Para El Ajuste)

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 9.8.2 Árbol de menú para DD de base (detalles para el ajuste) 1 Variables del Proceso 1 Mediciones 1 Distancia / 2 Nivel 2 Entrada/Salidas 1 Salida1 1 PV es / 2 Distancia1...

  • Página 122: Variables De Configuración

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C 5 Guardar los Parámetros del Equipo 6 Variables de Configuración 1 Parámetros de Instalación 1 Tipo de Tanque / 2 Altura del Tanque / 3 Tipo de Aplicación / 4 Extensión de Antena / 5 Pieza de Distancia / 6 Detección de Sobrellenado / 7 Distancia de...

  • Página 123: Árbol De Menús Hart ® Para Ams

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C ® 9.9 Árbol de menús HART para AMS Abreviaciones utilizadas en las siguientes tablas: • Opcional, dependiendo de la versión y la configuración del equipo • Sólo lectura 9.9.1 Visión global del menú AMS (posiciones en el menú) Configure/Configuración...

  • Página 124: Diagnóstico De Equipo

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C Selección de Salida Funciones de Salida Función Primaria / Función Secundaria / Función Terciaria / Función Cuarta Salida 1 Rango de Salida / Error de Manejo / Retraso del Error de Manejo...

  • Página 125: Variables Del Proceso

    DESCRIPCIÓN DE LA INTERFAZ HART OPTIWAVE 7300 C Críticos (Errores) Mala Calidad del Espectro / Espectro Inválido / Sin Pico Plausible / Temperatura Fuera de Rango / Auto Test Fallido Comprobación de Microondas Fallido / Fracaso Periferal DSPFirmwareCargaError Informacional (Aviso)

  • Página 126: Apéndice

    VF70 4 OPTIWAVE 7300 C 24 GHz, medidor de nivel de radar sin contacto (FMCW) para líquidos OPTIWAVE 7300 C 24 GHz, medidor de nivel de radar sin contacto (FMCW) para líquidos OPTIWAVE 7300 C 24 GHz, medidor de nivel de radar sin contacto (FMCW) para líquidos OPTIWAVE 7300 C 24 GHz, medidor de nivel de radar sin contacto (FMCW) para líquidos...
  • Página 127 APÉNDICE OPTIWAVE 7300 C Tipo de antena Tipo de antena Tipo de antena Tipo de antena Cónica DN80 (Ø75 mm / 2,95¨) – larga Cónica DN40 (Ø39 mm / 1,54¨) – larga Cónica DN50 (Ø43 mm / 1,69¨) – larga Cónica DN80 (Ø75 mm / 2,95¨) –...
  • Página 128 APÉNDICE OPTIWAVE 7300 C Connexión de paso / Temperatura / Junta Connexión de paso / Temperatura / Junta Connexión de paso / Temperatura / Junta Connexión de paso / Temperatura / Junta Equipos no Ex con antena elipsoidal X Estándar / -40...+150°C (-40…+302°F) / FKM/FPM Estándar / -50...+150°C (-58…+302°F) / EPDM...
  • Página 129 APÉNDICE OPTIWAVE 7300 C Conexión de proceso ASME Conexión de proceso ASME Conexión de proceso ASME Conexión de proceso ASME 1½ NPT 1½¨ 150 lb RF ASME B16.5 1½¨ 300 lb RF ASME B16.5 2¨ 150 lb RF ASME B16.5 2¨...
  • Página 130 Japonés Chino (simplificado) A Ruso Versión Versión Versión Versión KROHNE (RAL 9006 / RAL 5005) KROHNE USA (FCC 2 GHz) KROHNE USA (250 MHz) A KMIC L (para aplicaciones con líquidos) B KMIC VF70 VF70 Código de pedido (complete este código en las Código de pedido (complete este código en las...
  • Página 131 APÉNDICE OPTIWAVE 7300 C Certificado de calibración Certificado de calibración Certificado de calibración Certificado de calibración Certificado de calibración 2 puntos Certificado de calibración 5 puntos (para una distancia ≥ 300 mm (11,81¨) Construcción Construcción Construcción Construcción Diseño NACE (MR 0175 / MR 0103 / ISO 15156) Tag N.

  • Página 132: Lista De Repuestos

    APÉNDICE OPTIWAVE 7300 C 10.2 Lista de repuestos Suministramos repuestos y accesorios para este equipo. Cuando haga un pedido de un repuesto o accesorio, por favor dé los números de referencia que siguen: Figura 10-1: Repuestos www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...
  • Página 133 APÉNDICE OPTIWAVE 7300 C Números de piezas para repuestos Número Descripción Cantidad Referencia de la de la pieza pieza Módulo de la electrónica completo XF7040000000040000 Tornillos para la combinación de back end y módulos F3177360000 Cubierta y cable de la HMI (alojamiento de aluminio)

  • Página 134: Lista De Accesorios

    APÉNDICE OPTIWAVE 7300 C 10.3 Lista de accesorios Figura 10-2: Accessorios www.krohne.com 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es...
  • Página 135 APÉNDICE OPTIWAVE 7300 C Números de piezas para accesorios Número Descripción Cantidad Referencia de la de la pieza pieza Cubierta solar de plástico XF704000000000000A Pasadores para la cubierta solar de plástico F3179990000 Protección ambiental de acero inoxidable XF7040000000000001 Cubierta ciega (con junta y tornillos)

  • Página 136: Glosario

    APÉNDICE OPTIWAVE 7300 C 10.4 Glosario Antena Cónica Antena Cónica Antena Cónica Antena Cónica Una antena común utilizada en la mayoría de las aplicaciones. Se emplea para emitir y captar señales de radar de forma controlada. Antena elipsoidal Antena elipsoidal...
  • Página 137 APÉNDICE OPTIWAVE 7300 C Nivel Nivel Altura desde el fondo del tanque (definida por el usuario) hasta la Nivel Nivel superficie del producto superior (Altura del tanque – distancia). Consulte los diagramas que aparecen al final de esta sección. Masa...
  • Página 138 APÉNDICE OPTIWAVE 7300 C Figura 10-3: Definiciones de medida: distancia 1 Distancia 2 Zona muerta 3 Cara de la brida 4 Gas (aire) 5 Altura del tanque 6 Volumen vacío o masa vacío Figura 10-4: Definiciones de medida: nivel 1 Nivel 2 Volumen o masa www.krohne.com...

  • Página 139: Notas

    NOTAS OPTIWAVE 7300 C 07/2014 - 4000699804 - HB OPTIWAVE 7300 R07 es www.krohne.com...
  • Página 140 Sistemas de medida para la industria marina Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Alemania) Tel.:+49 203 301 0 Fax:+49 203 301 103 89 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...

Tabla de contenido
