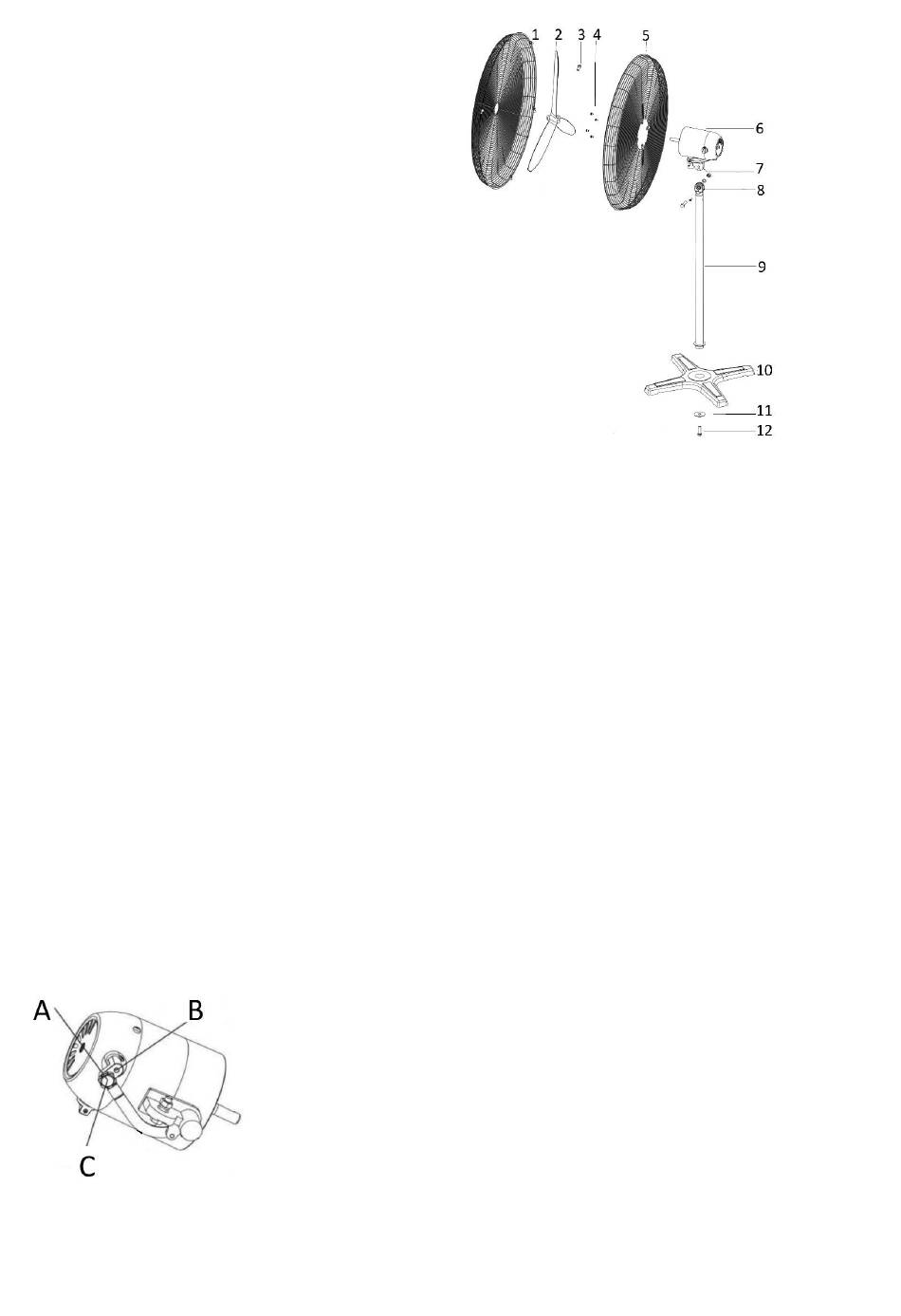

A KÉSZÜ LÉK LEÍ RÁ SA
1. Ventilátor védőburkolat
2. Propeller
3. Állí tócsavar
4. Csavar
5. Hátsó védőburkolat
6. Motor
7. Csatlakozó
8. Oszloptartó
9. Állvány oszlop
10. Kereszt alakú talapzat
11. Gyűrű
12. Alap rögzítő csavar
Ö SSZESZERELÉSI Ú TMUTATÓ
1. Csavarja ki az alap rögzítő csavart (12) és gyűrűt (11) az állvány oszlopon (9). Majd helyezze az állvány
oszlopot (9) a kereszt alakú talapzaton lévő lyukba (10).
2. Húzza meg az alapot (10) és az állvány oszlopot (9) a gyűrű (11) és az alap rögzítő csavar (12)
visszacsavarozásával.
3. A motor (6) és a csatlakozó (7) már össze van szerelve, helyezze a csatlakozót (7) az oszloptartóba (8), majd
húzza meg a mellékelt két rögzítőcsavarral.
4. Helyezze a ventilátor hátsó védőburkolatát (5) a motorra (6), majd rögzítse 4 csavarral (4).
5. Tolja rá a propellert (2) a motortengelyre. Illessze össze a propeller oldalán lévő csavar lyukat a
motortengely bemélyedésébe. Helyezze az állí tócsavart (3) a csavar lyukba, és az imbuszkulccsal húzza meg.
Ellenőrizze, hogy a propeller szorosan illeszkedik-e a motortengelyre.
6. Zárja össze az elülső védőburkolatot (1) a hátsó védőburkolatra (5) a 8 burkolatrögzítő kapoccsal a hátsó
védőburkolatra (5). Használjon keresztfejű csavarhúzót, hogy a csavart az anyával a hátsó védőburkolaton (5)
lévő lyukba csavarja.
HASZNÁ LATI UTASÍ TÁ S
1. Dugja be a hálózati csatlakozót megfelelő aljzatba.
2. Fordí tsa el a kapcsolót a motorház hátsó részén a sebesség kiválasztásához. 0 = KI, 1 = alacsony sebesség, 2
= közepes sebesség, 3 = nagy sebesség.
3. Használat után kapcsolja ki a készüléket, és húzza ki.
FORGÁ S BEÁ LLÍ TÁ SA
A fenti ábra a motoregységet alulról mutatja. A pozí cióban (forgatás) a ventilátorfej egy oldalról a másikra forog
működés közben. A ventilátorfej rögzítéséhez, hogy egy irányba fújja a levegőt, először kapcsolja ki, és húzza ki a
ventilátort, majd csavarja ki az anyát (C), és csavarja a másik lyukba – B pozí ció (nincs forgás).
