INSTALACIÓN PASO 2
Instalación de la ménsula del cabezal
La ménsula del cabezal se puede fijar a la pared sobre la
puerta del garaje o en el cielo raso. Siga las instrucciones
que sean más adecuadas para las necesidades de su
instalación. No instale la ménsula del cabezal en
paneles huecos de pared. Si va a fijar la ménsula del
cabezal en mampostería, hágalo con anclajes para
concreto (no incluidos).
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN LA
PARED
• Centre la ménsula en la línea vertical de centro, con el
borde inferior sobre la línea horizontal, tal como se
indica en la ilustración y con la flecha orientada hacia el
techo.
• Marque la ubicación de los agujeros verticales de la
ménsula (no utilice los agujeros destinados a montaje
en cielo raso). Haga los agujeros guía de 3/16 de pulg.
y fije la ménsula firmemente a un soporte estructural
con los pernos incluidos.

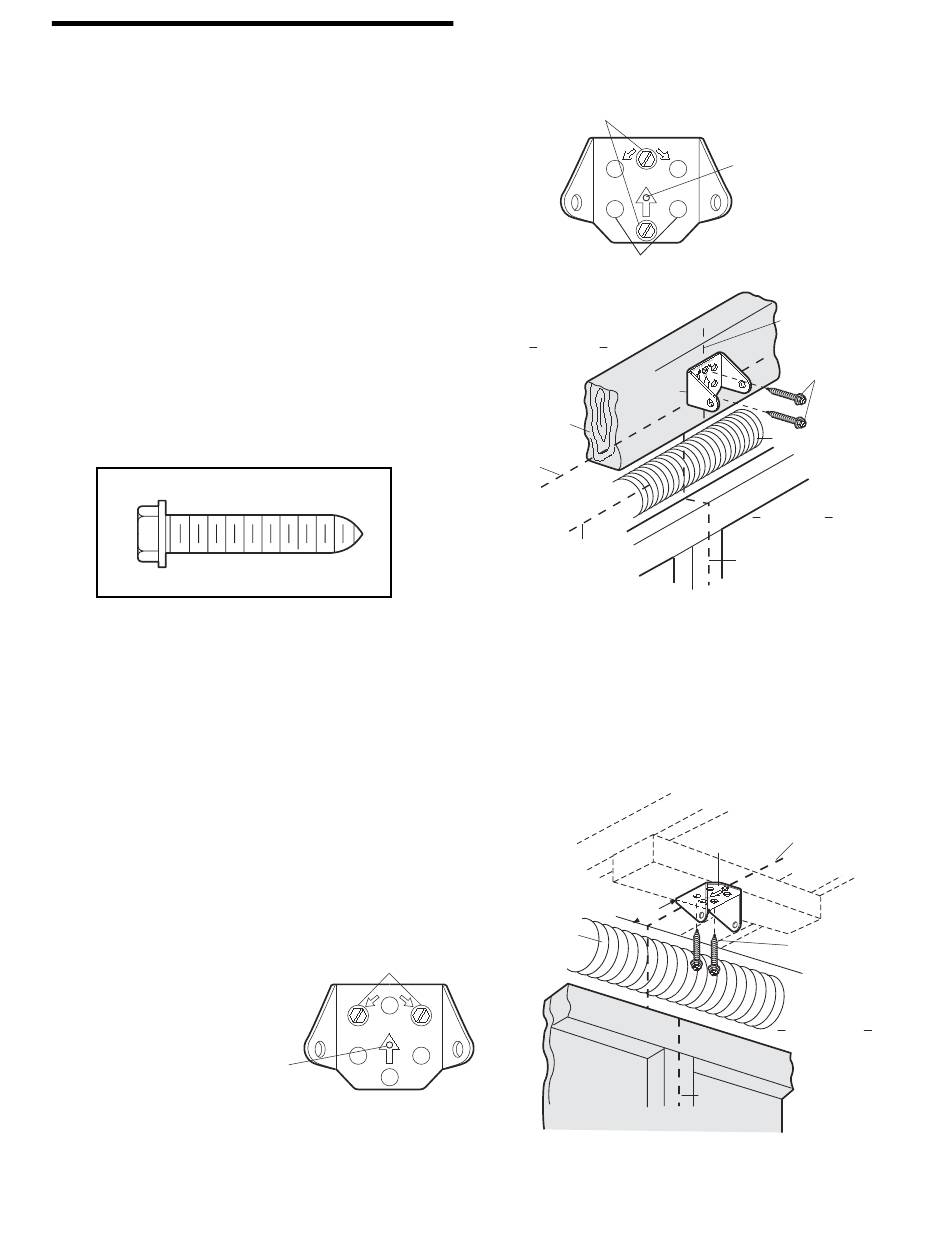

ESTAS PIEZAS SE MUESTRAN EN SU
TAMAÑO REAL
Tirafondos de
5/16x9x1-5/8 de pulg.
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN EL
CIELO RASO
• Prolongue la línea vertical de centro hasta el cielo raso,
tal como se muestra.
• Centre la ménsula en la marca, a no más de 15 cm
(6 pulgadas) de distancia de la pared. Asegúrese de que
la flecha de la ménsula apunte en dirección opuesta a la
pared. La ménsula se puede instalar a ras del cielo raso
cuando el espacio disponible es muy reducido.
• Marque los agujeros laterales. Haga los agujeros guía
de 3/16 de pulg. y fije la ménsula firmemente a un
soporte estructural con los pernos incluidos.
Este orificio es solamente para
marcar la posición de la ménsula.
Se deben de utilizar los tornillos
tirafondo para sujetar la ménsula
del cabezal.
Orificios para la instalación
en el cielo raso
CEILING MOUNT ONLY
UP
10
Orificios para la instalación de pared
CEILING MOUNT ONLY
UP
Orificios opcionales
para la instalación en la pared
Pared
de cabecera
Ménsula
Pedazo
del cabezal
de madera
de 3.8 cm
(2X4 pulg.)
Linea
horizontal
Punto más alto
del recorrido
Máximo de 15 cm (6 pulg.)
Resorte
de la
puerta
Puerta
del garaje
Este orificio es solamente
para marcar la posición de
la ménsula. Se deben de
utilizar los tornillos tirafondo
para sujetar la ménsula.
Linea central
vertical de la
puerta del garaje
Tornillios tirafondo de
5/16-9x1-5/8 de pulg.
Resorte de la puerta
Puerta del
garaje
Linea central
vertical de la
puerta del garaje
– Techo terminado –
Ménsula del
Línea
cabezal
central vertical
de la puerta de
garaje
Tornillos tirafondo de
5/16x9x1-5/8 de pulg.
Pared delantera
Línea
central vertical
de la puerta de
garaje
