Instalación De La Barra Antivuelco; Importante - Toro Sand Pro 2040Z Manual Del Operador

5

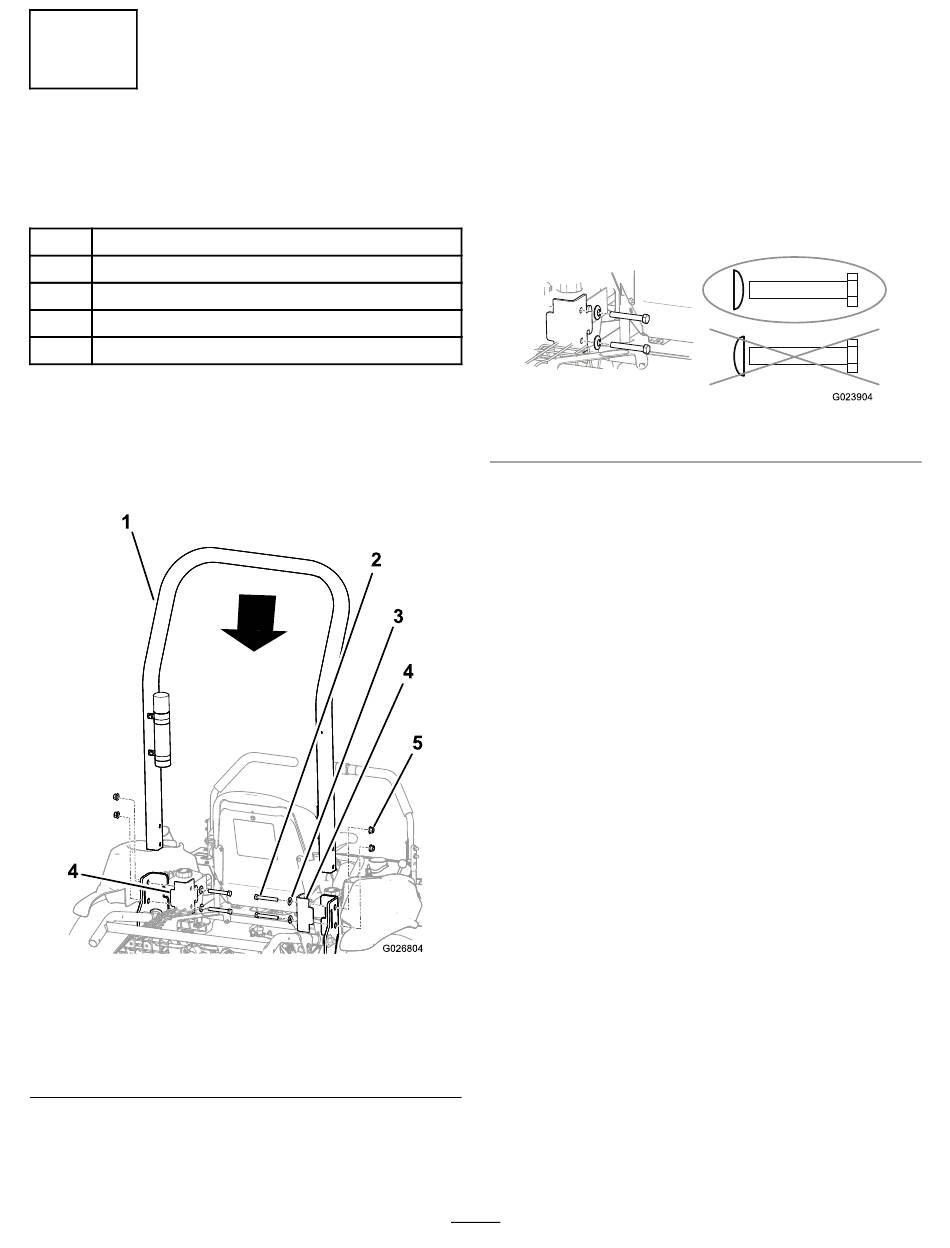

Instalación de la barra
antivuelco
Piezas necesarias en este paso:
1 Barra antivuelco
4 Perno
4 Contratuerca con arandela prensada
4 Arandela elástica
2 Soporte
Procedimiento
1. Retire la barra antivuelco de la caja.
2. Coloque la barra antivuelco en la máquina como
se muestra en la
1. Barra antivuelco
2. Perno (4)
3. Arandela elástica (4)
3. Instale los soportes en el bastidor de la máquina.

Importante:

Asegúrese de que el cable
del acelerador y el cable del estárter están
Figura 6.
Figura 6
4. Soporte (2)
5. Contratuerca con arandela
prensada (4)
apartados, para que no queden atrapados
por la barra antivuelco o un soporte.
4. Alinee los orificios de los soportes, los de la
barra antivuelco y los del bastidor.
5. Instale un perno con una arandela elástica en
cada orificio.
Importante:
arandela elástica está posicionada con el
lado convexo orientado hacia la cabeza del
perno, como se muestra en la
6. Instale una contratuerca con arandela prensada
en cada perno, y apriete cada una de ellas a
102 N·m (75 pies-libra).
g026804
12
Asegúrese de que cada
Figura
Figura 7
7.
g023904
