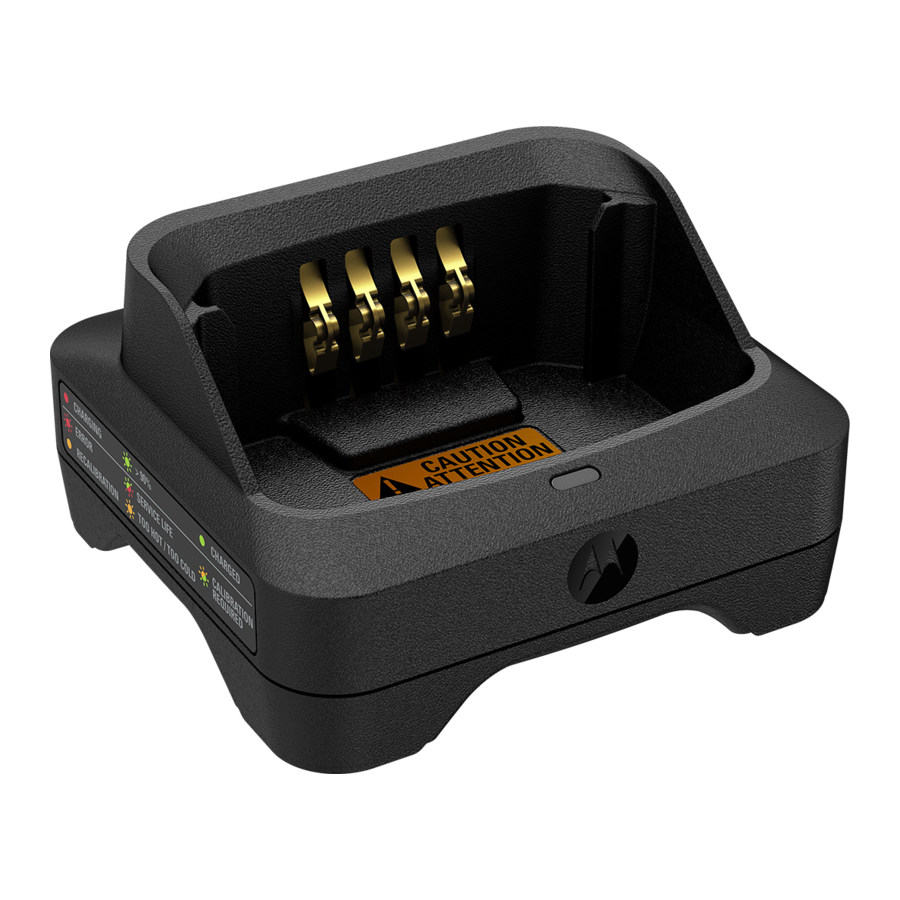

Página 1 IMPRES Adaptive Single Unit Charger PMPN4527 User Guide es-LA pt-BR en-US fr-CA zh-CN ko-KR es-ES ru-RU uk-UA zh-TW EU Contact: Motorola Solutions, Czerwone Maki 82, 30-392 Krakow, Poland JULY 2021 *MN007272A01* MN007272A01-AA © 2021 Motorola Solutions, Inc. All rights reserved...
Página 2: Tabla De Contenido
2.4.2 Initiating Calibration and Recondition Manually............11 2.5 IMPRES End of Service Life LED Indication................. 11 Chapter 3: Troubleshooting................... 13 3.1 Service...........................13 Chapter 4: Authorized Power Supplies and Batteries......... 14 4.1 Compatible Power Supplies....................14 Chapter 5: Motorola Solutions Authorized Batteries...........15...
Página 3: Intellectual Property And Regulatory Notices
License Rights The purchase of Motorola Solutions products shall not be deemed to grant either directly or by implication, estoppel or otherwise, any license under the copyrights, patents or patent applications of Motorola Solutions, except for the normal non-exclusive, royalty-free license to use that arises by operation of law in the sale of a product.
Página 4: Contact Us
Your organization received support phone numbers and other contact information appropriate for your geographic region and service agreement. Use that contact information for the most efficient response. However, if needed, you can also find general support contact information on the Motorola Solutions website, by following these steps: 1 Enter motorolasolutions.com...
Página 5: Icon Conventions
MN007272A01-AA Icon Conventions Icon Conventions The documentation set is designed to give the reader more visual clues. The following graphic icons are used throughout the documentation set. DANGER: The signal word DANGER with the associated safety icon implies information that, if disregarded, will result in death or serious injury.
Página 6: Chapter 1: Important Safety Instructions
To reduce the risk of fire, electric shock, or injury, only use the accessories recommended by Motorola Solutions. • Changes or modifications made to this device, not expressly approved by Motorola Solutions, could void the authority of the user to operate this equipment. Class B Digital Device NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
Página 7: Operating Guidelines
Recommended to turn off the radio while charging, unless the radio is transmitting data wirelessly (through Wi-Fi). • Connect the charger to an AC outlet using only a Motorola Solutions Authorized Power Supply. See Motorola Solutions Authorized Power Supplies. •...
Página 8: Chapter 2: Impres Batteries And Chargers
Charging Radios and Batteries The IMPRES Adaptive Charger System is a fully automated system. The charger pockets accommodate either a radio with an attached Motorola Solutions-approved battery, or a Motorola Solutions-approved battery alone. Batteries charge best at room temperature. Prerequisites: Note that the radio can only be turned on when the radio is transmitting data wirelessly.
Página 9: Impres Battery Charging Indicators
Once the Motorola Solutions-approved battery is properly seated into the pocket, the charger indicator illuminates, indicating the charger has recognized the presence of the battery. 4 To remove a radio or Motorola Solutions-approved battery from the charger, pull straight up until the battery completely clears the charger housing.
Página 10: Impres Battery Initialization
MN007272A01-AA Chapter 2 : IMPRES Batteries and Chargers Status LED Status Comments Standby Flashing amber • Battery is waiting to rapid charge. • Battery may be too hot, too cold, or low voltage. • Charger may be too hot. End of Service Life Alternating red and Battery remains usa- green...
Página 11: Terminating Calibration And Recondition Manually
MN007272A01-AA Chapter 2 : IMPRES Batteries and Chargers Figure 1: Self-Calibration and Recondition Icon NOTE: IMPRES batteries with the Self-Calibration and Recondition icon on the battery label, do not require periodic calibration and recondition, when docked into this IMPRES charger. 2.4.1 Terminating Calibration and Recondition Manually You can manually terminate calibration and recondition during the process.
Página 12 MN007272A01-AA Chapter 2 : IMPRES Batteries and Chargers Normal usage of the batteries reduces the available capacity. After a successful completion of calibration and recondition, IMPRES charger compares IMPRES battery capacity to the battery rated capacity. When the capacity is at a low value, the IMPRES battery may be nearing its end of service.
Página 13: Service
40 °C (104 °F) or the battery voltage may be lower than the predetermined threshold level for rapid charg- ing. Service The IMPRES Adaptive Chargers are not repairable. Order replacement chargers as necessary from your local Motorola Solutions Sales Representative.
Página 14: Chapter 4: Authorized Power Supplies And Batteries
MN007272A01-AA Chapter 4 : Authorized Power Supplies and Batteries Chapter 4 Authorized Power Supplies and Batteries This section list out authorized accessories to be used with your charger. Compatible Power Supplies Table 3: Compatible Power Supplies Power Supply Power Supply Description Country Plug 25009297001 14 W, 120 VAC...
Página 15: Motorola Solutions Authorized Batteries
MN007272A01-AA Motorola Solutions Authorized Batteries Chapter 5 Motorola Solutions Authorized Batteries Table 4: Motorola Solutions Authorized Batteries Battery Chemistry Battery Description NNTN4321_ Li-Ion IMPRES Li-Ion IECEX IP67 2000T NNTN7789_ Li-Ion IMPRES Li-Ion IECEX IP67 1900T NNTN8128_ Li-Ion IMPRES Li-Ion IP67 2000T...
Página 16: Chapter 5: Motorola Solutions Authorized Batteries
MN007272A01-AA Chapter 5 : Motorola Solutions Authorized Batteries Battery Chemistry Battery Description PMNN4424_ Li-Ion IMPRES Li-Ion IP68 2350T PMNN4448_ Li-Ion IMPRES Li-Ion IP68 2800T PMNN4463_ Li-Ion BATT Li-Ion IP68 2000M PMNN4488_ Li-Ion IMPRES Li-Ion HE DENS IP68 3000T (VIB BELT CLIP)
Página 17 MN007272A01-AA Chapter 5 : Motorola Solutions Authorized Batteries Battery Chemistry Battery Description PMNN4069AW Li-Ion IMPRESS Li-Ion 1400MAH FM NNTN8305AR Li-Ion IMPRES Li-Ion 1300T...
Página 19 2.5 Indication de fin du cycle de vie d'une batterie IMPRES............13 Chapitre 3 : Dépannage.................... 14 3.1 Service...........................15 Chapitre 4 : Batteries et blocs d’alimentation autorisés........16 4.1 Blocs d'alimentation compatibles...................16 Chapitre 5 : Batteries approuvées par Motorola Solutions........17...
Página 20: Propriété Intellectuelle Et Avis Réglementaires
Motorola Solutions, à l’exception d’une licence d’utilisation normale et non exclusive, libre de toute redevance, prévue par la loi lors de la vente d’un produit.
Página 21 être accordées sous licence pour l’utilisation sur un système particulier, ou pourraient dépendre des caractéristiques d’une unité mobile d’abonné ou d’une configuration de certains paramètres. Veuillez consulter votre personne-ressource chez Motorola Solutions pour en savoir plus. 2021 Motorola Solutions, Inc. Tous droits réservés. ©...
Página 22: Communiquer Avec Nous
Utilisez ces informations pour obtenir la meilleure réponse possible. Cependant, si nécessaire, vous pouvez également trouver les coordonnées du soutien général sur le site Web de Motorola Solutions, en suivant ces étapes : 1 Entrez motorolasolutions.com...
Página 23: Conventions Des Icônes
MN007272A01-AA Conventions des icônes Conventions des icônes La documentation est conçue pour donner au lecteur plus d’indices visuels. Les icônes suivantes sont utilisées dans toute la documentation. DANGER : Le mot-indicateur DANGER avec l’icône de sécurité associée comprend de l’information qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.
Página 24 • Pour réduire les risques d’incendie, de décharge électrique ou de blessure, n’utilisez que les accessoires recommandés par Motorola Solutions. • Toute modification apportée à cet appareil sans l'autorisation explicite de Motorola Solutions peut annuler l'autorisation d'utiliser cet appareil.
Página 25: Chapitre 1 : Notice De Sécurité Importante
Il est recommandé d'éteindre la radio pendant la charge, à moins que la radio transmette des données sans fil (par Wi-Fi). • Branchez le chargeur à une prise c.a. uniquement à l'aide d'un bloc d'alimentation agréé par Motorola Solutions. Voir Blocs d’alimentation approuvés par Motorola Solutions. •...
Página 26: Caractéristiques Et Avantages
Le système de chargeur adaptatif IMPRES est un système entièrement. Les logements du chargeur peuvent accueillir une radio avec une batterie approuvée par Motorola Solutions ou une batterie approuvée par Motorola Solutions seule. Pour des résultats optimaux, chargez la batterie à la température ambiante.
Página 27: Indicateurs De Charge De La Batterie Impres
Une fois la batterie correctement positionnée dans le logement, le voyant s’allume pour indiquer que le chargeur a reconnu la présence de la batterie. 4 Pour retirer une radio ou batterie approuvée par Motorola Solutions du chargeur, tirez-la vers le haut jusqu’à ce que la batterie soit complètement sortie du boîtier du chargeur.
Página 28: Initialisation De Batterie Impres
MN007272A01-AA Chapitre 2 : Batteries et chargeurs IMPRES État État du voyant Commentaires Veille Orange clignotant • La batterie est en attente de charge rapide. • La batterie est peut-être trop chaude ou trop froide, ou sa tension est faible. •...
Página 29: Finaliser L'étalonnage Et La Remise En État Manuels
MN007272A01-AA Chapitre 2 : Batteries et chargeurs IMPRES Ce processus peut prendre jusqu’à 12 heures ou plus, selon l’état de charge et la capacité de la batterie. L’interruption de la phase de décharge ou de charge complète retarde l’étalonnage jusqu’à la prochaine occasion de chargement.
Página 30: Indication De Fin Du Cycle De Vie D'une Batterie Impres
MN007272A01-AA Chapitre 2 : Batteries et chargeurs IMPRES Indication de fin du cycle de vie d'une batterie IMPRES Le chargeur IMPRES peut indiquer la fin du cycle de vie d'une batterie IMPRES. Les voyants rouges et verts en alternance peuvent indiquer la fin de vie. L'utilisation normale des batteries en réduit la capacité...
Página 31: Chapitre 3 : Dépannage
MN007272A01-AA Chapitre 3 : Dépannage Chapitre 3 Dépannage Tableau 2 :Dépannage Problème Signification... Solution... Aucun voyant de charge Assurez-vous que la radio • Aucun contact avec le et sa batterie, ou la chargeur. batterie seule, est insérée • Aucune alimentation au correctement.
Página 32: Service
MN007272A01-AA Chapitre 3 : Dépannage Service Les chargeurs adaptatifs IMPRES ne sont pas réparables. Commandez au besoin un chargeur de rechange auprès de votre représentant Motorola Solutions local.
Página 33: Chapitre 4 : Batteries Et Blocs D'alimentation Autorisés
MN007272A01-AA Chapitre 4 : Batteries et blocs d’alimentation autorisés Chapitre 4 Batteries et blocs d’alimentation autorisés Cette section énumère les accessoires autorisés à utiliser avec votre chargeur. Blocs d'alimentation compatibles Tableau 3 :Blocs d'alimentation compatibles Bloc d’alimentation Description du bloc Fiche régionale d'alimentation 25009297001...
Página 34 MN007272A01-AA Batteries approuvées par Motorola Solutions Chapitre 5 Batteries approuvées par Motorola Solutions Tableau 4 :Batteries approuvées par Motorola Solutions Batterie Composé chimique Description de la batterie NNTN4321_ Li-ion IMPRES Li-ion IECEX IP67 2000T NNTN7789_ Li-ion IMPRES Li-ion IECEX IP67 1900T...
Página 35: Chapitre 5 : Batteries Approuvées Par Motorola Solutions
MN007272A01-AA Chapitre 5 : Batteries approuvées par Motorola Solutions Batterie Composé chimique Description de la batterie PMNN4424_ Li-ion IMPRES Li-ion IP68 2350T PMNN4448_ Li-ion IMPRES Li-ion IP68 2800T PMNN4463_ Li-ion BATT Li-ion IP68 2000M PMNN4488_ Li-ion IMPRES Li-ion HE DENS IP68 3000T (PINCE...
Página 36 MN007272A01-AA Chapitre 5 : Batteries approuvées par Motorola Solutions Batterie Composé chimique Description de la batterie PMNN4069AW Li-ion IMPRESS Li-ion 1400MAH FM NNTN8305AR Li-ion IMPRES Li-ion 1300T...
Página 38 2.5 Indicación LED sobre el fin de la vida útil de IMPRES............13 Capítulo 3 : Solución de problemas................ 14 3.1 Herramientas......................... 14 Capítulo 4 : Fuentes de alimentación y baterías autorizadas....... 15 4.1 Fuentes de alimentación compatibles................... 15 Capítulo 5 : Baterías autorizadas por Motorola Solutions........16...
Página 39: Propiedad Intelectual Y Avisos Normativos
Motorola Solutions, excepto la licencia normal, no exclusiva y libre de regalías de uso que surge de las consecuencias legales de la venta de un producto.
Página 40: Descargo De Responsabilidad
Comuníquese con su contacto de Motorola Solutions para obtener más información.
Página 41: Comuníquese Con Nosotros
Use esa información de contacto para obtener una respuesta más eficaz. Sin embargo, si es necesario, también puede encontrar información de contacto de asistencia general en el sitio web de Motorola Solutions si sigue estos pasos: 1 Ingrese a motorolasolutions.com...
Página 42: Convenciones De Íconos
MN007272A01-AA Convenciones de íconos Convenciones de íconos El conjunto de documentación está diseñado para proporcionar al lector indicaciones visuales adicionales. Los siguientes íconos gráficos se usan en todo el conjunto de documentación. PELIGRO: La palabra de señal PELIGRO y el ícono de seguridad asociado indican información que, en caso de ser ignorada, provocará...
Página 43: Capítulo 1 : Instrucciones De Seguridad Importantes
Para reducir el riesgo de incendio, descarga eléctrica o lesiones, utilice solo accesorios recomendados por Motorola Solutions. • Los cambios o las modificaciones que se realicen en este dispositivo, no aprobados expresamente por Motorola Solutions, podrían anular el permiso del usuario de operar este equipo.
Página 44: Dispositivo Digital De Clase B
Se recomienda apagar el radio mientras lo carga, a menos que esté transmitiendo datos de forma inalámbrica (a través de Wi-Fi). • Conecte el cargador a un tomacorriente de CA utilizando solo una fuente de alimentación autorizada por Motorola Solutions. Consulte la Accesorios de alimentación autorizados por Motorola Solutions.
Página 45: Capítulo 2 : Baterías Y Cargadores Impres
El sistema de cargador adaptable IMPRES es un sistema totalmente automático. Las cavidades del cargador admiten un radio con una batería conectada aprobada por Motorola Solutions o una batería única aprobada por Motorola Solutions. Las baterías se cargan mejor a temperatura ambiente.
Página 46: Indicadores De Carga De La Batería Impres
4 Para extraer la batería del radio o la batería aprobada por Motorola Solutions del cargador, tire hacia arriba hasta que la batería se haya separado por completo de la carcasa del cargador.
Página 47: Inicialización De Las Baterías Impres
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES Estado Estado del LED Comentarios Error Rojo intermitente No se puede cargar; retire y vuelva a insertar el radio o la batería. En espera: Ámbar intermitente • La batería requiere una carga rápida. •...
Página 48: Finalización Manual De La Calibración Y El Reacondicionamiento
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES Según la condición, el cargador calibra y reacondiciona la batería de manera automática. Este proceso comienza con la descarga de la batería, que se indica con el estado de LED ámbar fijo. La calibración y el reacondicionamiento se ejecutan solo después de una carga completa, lo que se indica mediante una luz LED en verde fijo.
Página 49: Indicación Led Sobre El Fin De La Vida Útil De Impres
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES mediante una luz LED en verde fijo. Consulte la Indicadores de carga de la batería IMPRES en la página 10 NOTA: Este proceso puede tardar hasta 12 horas o más en completarse, según el estado de carga y la capacidad de la batería.
Página 50: Capítulo 3 : Solución De Problemas
Herramientas Los cargadores adaptables IMPRES no se pueden reparar. Solicite los cargadores de repuesto que necesite a su representante de ventas local de Motorola Solutions.
Página 51: Capítulo 4 : Fuentes De Alimentación Y Baterías Autorizadas
MN007272A01-AA Fuentes de alimentación y baterías autorizadas Capítulo 4 Fuentes de alimentación y baterías autorizadas En esta sección, se enumeran los accesorios autorizados que se utilizarán con el cargador. Fuentes de alimentación compatibles Mesa 3 :Fuentes de alimentación compatibles Fuente de alimentación Descripción de la fuente de Conector de país alimentación...
Página 52: Capítulo 5 : Baterías Autorizadas Por Motorola Solutions
MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Capítulo 5 Baterías autorizadas por Motorola Solutions Mesa 4 :Baterías autorizadas por Motorola Solutions Batería Composición Descripción de batería química NNTN4321_ Iones de litio Batería de iones de litio IMPRES IECEX, IP67,...
Página 53 MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Batería Composición Descripción de batería química PMNN4406_R Iones de litio Batería de iones de litio, IP68, 1650T PMNN4407_R Iones de litio Batería de iones de litio IMPRES, IP68, 1650T PMNN4409_R Iones de litio Batería de iones de litio IMPRES, IP68, 2250T...
Página 54 MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Batería Composición Descripción de batería química PMNN4489BC Iones de litio Batería de iones de litio IMPRES, TIA4950, HE DENS, IP68, 2900T PMNN4448B Iones de litio Batería de iones de litio IMPRES, IP68, 2800T...
Página 55: Guia Do Usuário Do Carregador Para Uma Unidade Adaptável
Guia do usuário do carregador para uma unidade adaptável PMPN4527 IMPRES JULHO 2021 *MN007272A01* MN007272A01-AA © 2021 Motorola Solutions, Inc. All rights reserved...
Página 56 2.5 LED de indicação de fim da vida útil da IMPRES..............13 Capítulo 3 : Solução de problemas................. 14 3.1 Serviço...........................14 Capítulo 4 : Fontes de alimentação e baterias autorizadas........15 4.1 Fontes de alimentação compatíveis..................15 Capítulo 5 : Baterias autorizadas da Motorola Solutions........16...
Página 57: Propriedade Intelectual E Avisos Regulatórios
Motorola Solutions, exceto a licença de uso regular não exclusiva, isenta de exploração de patente concedida pelas leis inerentes à venda de um produto.
Página 58 MN007272A01-AA Propriedade intelectual e avisos regulatórios uma determinada unidade de rádio móvel ou configuração de determinados parâmetros. Consulte seu contato da Motorola Solutions para obter mais informações. 2021 Motorola Solutions, Inc. Todos os Direitos Reservados ©...
Página 59: Fale Conosco
O SSC (Solutions Support Center, centro de suporte à solução) é o principal contato para suporte técnico incluído no contrato de serviço da sua organização com a Motorola Solutions. Os clientes do contrato de serviço devem ligar para o SSC em todas as situações listadas na seção Responsabilidades do cliente em seus contratos, tais como: •...
Página 60: Convenções De Ícones
MN007272A01-AA Convenções de ícones Convenções de ícones O conjunto de documentações foi criado para fornecer ao leitor mais dicas visuais. Os ícones gráficos a seguir são usados em todo o conjunto de documentações. PERIGO: A palavra de sinalização PERIGO com o ícone de segurança associado indica informações que, se desconsideradas, podem resultar em morte ou ferimentos graves.
Página 61: Capítulo 1 : Instruções Importantes De Segurança
Para reduzir o risco de incêndio, choque elétrico ou lesões, use apenas os acessórios recomendados pela Motorola Solutions. • Alterações ou modificações feitas neste dispositivo, que não sejam expressamente aprovadas pela Motorola Solutions, poderão anular o direito do usuário de operar o equipamento.
Página 62: Dispositivo Digital Classe B
Recomendamos desligar o rádio durante o carregamento, a menos que ele esteja transmitindo dados por conexão sem fio (via Wi-Fi). • Conecte o carregador a uma tomada CA usando apenas uma fonte de alimentação autorizada da Motorola Solutions. Consulte Fontes de alimentação autorizadas pela Motorola Solutions. •...
Página 63: Capítulo 2 : Baterias E Carregadores Impres
O sistema do carregador para uma unidade adaptável IMPRES é um sistema totalmente automatizado. Os compartimentos do carregador acomodam um rádio com uma bateria conectada aprovada pela Motorola Solutions ou apenas uma bateria aprovada pela Motorola Solutions. O carregamento da bateria é mais eficiente em temperatura ambiente.
Página 64: Indicadores De Carregamento Da Bateria Impres
Consulte Indicadores de carregamento da bateria IMPRES na página 3 Insira uma bateria aprovada pela Motorola Solutions ou um rádio com uma bateria aprovada pela Motorola Solutions no compartimento do carregador. a Alinhe os contatos da bateria com os contatos do carregador.
Página 65: Inicialização De Bateria Impres
MN007272A01-AA Capítulo 2 : Baterias e carregadores IMPRES Status Status do LED Comentários Calibração Âmbar contínuo A bateria está no modo de recondicionamento ou no modo de calibração. Falha Vermelho piscante Não está carregando. Remova e insira o rádio ou a bateria novamente.
Página 66: Calibração E Recondicionamento Automáticos Da Impres
MN007272A01-AA Capítulo 2 : Baterias e carregadores IMPRES Calibração e recondicionamento automáticos da IMPRES O carregador IMPRES avalia automaticamente a condição de uma bateria IMPRES. Com base nessas condições, o carregador calibra e recondiciona automaticamente a bateria. Esse processo começa com a descarga da bateria, indicada por um status de LED âmbar constante. A calibração e o recondicionamento são concluídos somente após uma carga completa indicada por um status de LED verde constante.
Página 67: Led De Indicação De Fim Da Vida Útil Da Impres
MN007272A01-AA Capítulo 2 : Baterias e carregadores IMPRES 3 Reinsira a bateria no compartimento do carregador dentro de cinco segundos. A calibração e o recondicionamento serão iniciados imediatamente, começando com a descarga da bateria, indicada por um status de LED amarelo constante. A calibração e o recondicionamento são concluídos somente após uma carga completa indicada por um status de LED verde constante.
Página 68: Capítulo 3 : Solução De Problemas
°C (104 °F), ou a voltagem da bateria pode ser inferior ao nível predeterminado para carregamento rápido. Serviço Os carregadores adaptáveis IMPRES não podem ser reparados. Conforme necessário, encomende carregadores de reposição ao seu representante de vendas local da Motorola Solutions.
Página 69: Capítulo 4 : Fontes De Alimentação E Baterias Autorizadas
MN007272A01-AA Fontes de alimentação e baterias autorizadas Capítulo 4 Fontes de alimentação e baterias autorizadas Esta seção lista os acessórios autorizados a serem utilizados com seu carregador. Fontes de alimentação compatíveis Acima 3 :Fontes de alimentação compatíveis Fonte de alimentação Descrição da fonte de Tomada do país alimentação...
Página 70: Capítulo 5 : Baterias Autorizadas Da Motorola Solutions
MN007272A01-AA Capítulo 5 : Baterias autorizadas da Motorola Solutions Capítulo 5 Baterias autorizadas da Motorola Solutions Acima 4 :Baterias autorizadas da Motorola Solutions Bateria Elementos Químicos Descrição da bateria NNTN4321_ Íons de Lítio Bateria de íon de lítio IECEX IP67 2000T...
Página 71 MN007272A01-AA Capítulo 5 : Baterias autorizadas da Motorola Solutions Bateria Elementos Químicos Descrição da bateria PMNN4406_R Íons de Lítio Bateria de íon de lítio IP68 1650T PMNN4407_R Íons de Lítio Bateria de íon de lítio IP68 1650T IMPRES PMNN4409_R Íons de Lítio Bateria de íon de lítio IP68 2250T IMPRES...
Página 72 MN007272A01-AA Capítulo 5 : Baterias autorizadas da Motorola Solutions Bateria Elementos Químicos Descrição da bateria PMNN4448B Íons de Lítio Bateria de íon de lítio IP68 2800T IMPRES NNTN8560BC Íons de Lítio Bateria de íon de lítio TIA4950 IP67 2500T IMPRES PMNN4544AW Íons de Lítio...
Página 74 2.2 IMPRES 电池充电指示灯......................9 2.3 IMPRES 电池初始化......................10 2.4 自动 IMPRES 校准和修复......................10 2.4.1 手动终止校准和修复....................11 2.4.2 手动启动校准和修复....................11 2.5 IMPRES 使用寿命结束 LED 指示灯指示说明................ 11 章节 3 ：故障排除...................... 12 3.1 服务............................12 章节 4 ：认可的电源和电池..................13 4.1 兼容的电源..........................13 章节 5 ： Motorola Solutions 认可的电池..............14...
Página 75: 知识产权和监管声明
MN007272A01-AA 知识产权和监管声明知识产权和监管声明版权本文档中介绍的 Motorola Solutions 产品可能包含受版权保护的 Motorola Solutions 计算机程序。美国和其它国家/地区的法律为 Motorola Solutions 保留受版权保护的计算机程序的某些专有权利。因此，未经 Motorola Solutions 明确的书面许可，不得以任何方式对本文档中介绍的 Motorola Solutions 产品中包含的任何受版权保护的 Motorola Solutions 计算机程序进行拷贝或复制。未经 Motorola Solutions, Inc. 的事先书面许可，不得以任何形式或通过任何手段，复制、传播、在检索系统中存储本文档的任何部分，或将其翻译为任何语言或计算机语言。商标 MOTOROLA、MOTO、MOTOROLA SOLUTIONS 和标志性的 M 徽标是 Motorola Trademark Holdings, LLC 的商标或注册商标，必须获得授权方可使用。所有其他商标均为其各自所有者的财产。...
Página 76: 联系我们
MN007272A01-AA 联系我们联系我们解决方案支持中心 (SSC) 是贵组织与 Motorola Solutions 签订的服务协议中所包括的提供技术支持的主要联系方。服务协议客户应确保在协议的“客户的责任”部分中列出的所有情况下致电 SSC，例如： • 重新加载软件之前 • 在采取措施之前确认故障排除结果和分析贵组织已收到适用于您的地理区域和服务协议的支持电话号码和其他联系信息。使用该等联系信息可获得最高效的响应。但是在需要时，您也可以通过执行以下步骤，在 Motorola Solutions 网站上查找常规支持联系信息： 1 在浏览器中输入 motorolasolutions.com。 2 确保页面上显示有贵组织所在的国家/地区。单击或轻触地区的名称可对其进行更改。 3 选择 motorolasolutions.com 页面上的“支持”。备注请将有关用户文档的问题和意见发送到 documentation@motorolasolutions.com。报告文档错误时请提供以下信息： • 文档标题和部件号 • 出错章节的页码或标题 • 错误描述...
Página 77: 图标约定
MN007272A01-AA 图标约定图标约定本文档集旨在为读者提供更多的直观提示。整个系列的文档统一使用了以下图标。危险: 提示词“危险”及关联的安全图标表示，如果不注意其中的信息，则可能导致死亡或严重的人身伤害。警告: 提示词“警告”及关联的安全图标表示，如果不注意其中的信息，则可能导致死亡或严重的人身伤害，也可能造成严重的产品损坏。小心: 提示词“小心”及关联的安全图标表示，如果不注意其中的信息，则可能导致轻微或中等程度的人身伤害，也可能造成严重的产品损坏。小心: 提示词“小心”也可能单独出现，而没有关联的安全图标，这表示可能发生与本产品无关的产品损坏或人身伤害。重要说明: “重要”说明所包含的信息对于当前主题非常重要，但它不是“小心”或“警告”级的信息。“重要”说明没有相应的警告级别。注释: “注意”含有比周围文字更重要的信息，如例外或注意事项。有时还会为读者提供一些其它位置的补充参考信息，提醒读者如何完成操作（例如，当操作不属于当前过程的一部分时），或者告诉读者某些项目在屏幕中的位置。“注意”没有相应的警告级别。...
Página 78: 章节 1 : 重要安全说明
18 AWG，最长不得超过 6.5 英尺（2 米）；或规格为 16 AWG，最长不得超过 9.8 英尺（3 米）。 • 为了降低火灾、触电或人员受伤的风险，请勿使用有任何破损或损坏的充电器。应将它交给符合资格的 Motorola Solutions 专业服务代表处理。 • 为了降低火灾或电击风险，请勿拆卸充电器。充电器不可维修且不提供更换部件。 • 为了减少触电的危险，在对充电器进行维护或清洁之前，请将充电器电源适配器从交流插座上拔下。 • 为了减少危险，请仅对认可的充电电池进行充电。其他类型的电池可能会发生爆炸，导致人员受伤和财产损失。 • 为了降低火灾、触电或受伤的风险，请仅使用 Motorola Solutions 推荐的附件。 • 未经 Motorola Solutions 明确批准而擅自对本设备作出任何更改或修改，将有可能使用户操作本设备的权利作废。 B 级数字设备注释: 本设备已通过测试，证明符合 FCC 规则第 15 部分关于 B 级数字设备的限制规定。这些限制的制定是为了提供合理保护，防止此设备在居住区安装时产生有害干扰。本设备会产生、使用和发射无线电频率能量，如果未遵照此说明进行安装和使用，可能导致对无线电通讯产生有害干...
Página 79 MN007272A01-AA 章节 1 : 重要安全说明 • 将充电器连接到仅使用 Motorola Solutions 认可的电源的交流电源插座。请参阅 Motorola Solutions 认可的电源。 • 电源连接的交流插座务必要位于附近，并且插拔方便。 • 确保充电器连接的电源线不会轻易发生踩踏、绊倒、浸水、损坏或挤压等意外。 • 电源只能与配有保险丝且电压匹配（产品上指定的电压）的有线交流电源插座连接。 • 通过从交流插座中拔下电源插头来断开线路电压。 • 受所使用的经认证电源板的限制，将不超过适当数量的充电器电源连接至 15A 和 20A 电路。 • 设备应连接到附近且插拔方便的插座。...
Página 80: 章节 2 : Impres 电池和充电器
优点： • 通过在涓流充电和后期充电过程中显著减少热量，最大限度延长了电池的使用寿命。 • 确定电池当前状态，为对讲机用户指示有效使用时间。 • 提供更快的 IMPRES 锂离子电池充电速度。 • 在需要时自动执行校准和调整。 • 无论电池在充电器的充电座中放置多久，均可最大限度地减少 IMPRES 电池的发热。 • 定期为存放在充电座中的电池充电，为用户保持较高的准备就绪状态。 • 消除镍电池的记忆效应，不再需要购买特殊任务装备或培训员工来维护电池使用寿命。通过采用这种已获专利的独有系统，您无需对 IMPRES 电池跟踪和记录、执行手动校准和重新调整，也无需在充电完成后从充电器中取出电池。为对讲机和电池充电 IMPRES 自适应充电器系统是一种完全自动化的系统。充电器充电座适配装有 Motorola Solutions 认可电池的对讲机，或 Motorola Solutions 认可的电池。电池最好在室温下进行充电。前提条件：请注意，对讲机只能在无线传输数据时打开。否则，关闭对讲机。步骤： 1 将电源线的充电器端插入到充电器背面的直流电源插孔 (1) 中。...
Página 81: Impres 电池充电指示灯
MN007272A01-AA 章节 2 : IMPRES 电池和充电器 2 将壁式电源适配器插入合适的交流电 (AC) 插座中。 IMPRES 电池充电指示灯页号 9 充电器指示灯绿灯闪烁一次表示电源成功接通。请参见。 3 将 Motorola Solutions 认可的电池或装有 Motorola Solutions 认可电池的对讲机插入充电器充电座中。 a 将电池触点与充电器触点对齐。 b 将电池按入充电座中，确保完全接触。将 Motorola Solutions 认可的电池正确插入充电座中后，充电器指示灯就会亮起，表示充电器已经确认插入了电池。 4 要从充电器取下对讲机或 Motorola Solutions 认可的电池，请垂直向上拉电池，直至电池完全脱离充电器外壳。 IMPRES 电池充电指示灯...
Página 82: Impres 电池初始化
MN007272A01-AA 章节 2 : IMPRES 电池和充电器 LED 状态状态备注待机琥珀色闪烁 • 电池正在等待快速充电。 • 电池可能过热、过冷或低电压。 • 充电器可能会过热。使用寿命到期交替显示红色和绿色电池可以继续使用，但可能已接近其额定使用寿命。重新校准交替显示琥珀色和绿电池需要校准或电池色应进行校准。 IMPRES 电池初始化要获得完整的 IMPRES 功能，必须通过充电器初始化新的 IMPRES 电池。充电器会自动检测新的 IMPRES 电池，并自动开始初始化。初始化是 IMPRES 或电池的第一次校准和修复。...
Página 83: 手动终止校准和修复
MN007272A01-AA 章节 2 : IMPRES 电池和充电器图 1 ：独立校准和修复图标注释: 标签上带有独立校准和修复图标的 IMPRES 电池在装入此 IMPRES 充电器时不需要定期校准和修复。 2.4.1 手动终止校准和修复您可以在校准和修复过程中手动终止。步骤： 1 从充电器的充电座中取出电池。 2 在 5 秒内重新将电池插入充电座。电池校准和修复会立即终止。开始正常的电池充电。LED 指示灯指示充电状态。 2.4.2 手动启动校准和修复虽然校准或修复是自动的，但在某些情况下，您可能需要手动启动校准或修复。步骤： 1 将电池插入充电器的充电座中。 2 从充电器的充电座中取出电池。 3 在 5 秒内重新将电池插入充电座。校准和修复立即开始，从电池放电开始，指示灯呈稳定琥珀色状态。校准和修复仅会在充满电后...
Página 84: 章节 3 : 故障排除
• 电池无法充电。 Motorola • 请确认电池是 Solutions 认可的电池中列出的摩托罗拉认可的电池。其他类型的电池不能使用此充电器进行充电。 • 断开电池充电器的电源连接，使用洁净的干布清洁电池和充电器的金色金属充电触点。 • 更换电池。指示灯呈琥珀色闪烁电池正在等待充电。电池温度状态更正后，电池将自动充可能低于 5 °C (41 °F) 或高于电。 40 °C (104 °F)，或电池电压低于快速充电的预设阈值。服务 IMPRES 自适应充电器不可维修。若有必要，请联系当地的 Motorola Solutions 销售代表订购替代充电器。...
Página 85: 兼容的电源
MN007272A01-AA 认可的电源和电池章节 4 认可的电源和电池此部分列出了可与充电器一起使用的认可附件。兼容的电源表 3 ：兼容的电源电源电源描述通用插头 25009297001 14 W，120 VAC 美国/中国台湾 2571886T01 21 W，90 V–264 V 日本/巴西/印度 PS000037A01 14 W，207 V-253 V 欧盟 PS000037A02 14 W，207 V-253 V 英国/中国香港 PS000037A03 14 W，207 V-253 V 澳大利亚/新西兰...
Página 86: 章节 5 : Motorola Solutions 认可的电池
MN007272A01-AA 章节 5 : Motorola Solutions 认可的电池章节 5 Motorola Solutions 认可的电池表 4 ： Motorola Solutions 认可的电池电池化学成份电池描述 NNTN4321_ IMPRES 锂离子 IECEX IP67 2000T 锂离子 NNTN7789_ IMPRES 锂离子 IECEX IP67 1900T 锂离子 NNTN8128_ 锂离子 IMPRES 锂离子 IP67 2000T NNTN8129_R IMPRESS FM 锂离子...
Página 87 MN007272A01-AA 章节 5 : Motorola Solutions 认可的电池电池化学成份电池描述 PMNN4424_ IMPRES 锂离子 IP68 2350T 锂离子 PMNN4448_ 锂离子 IMPRES 锂离子 IP68 2800T PMNN4463_ BATT 锂离子 IP68 2000M 锂离子 PMNN4488_ IMPRES 锂离子 HE DENS IP68 3000T（VIB 皮锂离子带夹） PMNN4489_ IMPRES 锂离子 TIA4950 HE DENS IP68 锂离子...
Página 88 MN007272A01-AA 章节 5 : Motorola Solutions 认可的电池电池化学成份电池描述 NNTN8129ARW IMPRESS FM 锂离子 2300M 2350T 锂离子 PMNN4525BC 锂离子 IMPRES 锂离子 IP68 1950T PMNN4066B IMPRES 锂离子 IP57 1700T 锂离子 PMNN4406BR BATT 锂离子 IP68 1650T 锂离子 PMNN4069AW IMPRESS 锂离子 1400MAH FM 锂离子...
Página 90 2.2 IMPRES 電池充電指示燈......................9 2.3 IMPRES 電池初始化......................10 2.4 自動 IMPRES 校準與重置......................10 2.4.1 手動終止校準和重置....................10 2.4.2 手動起始校準和重置....................11 2.5 IMPRES 使用壽命終止 LED 指示..................11 章 3 ：疑難排解......................12 3.1 維修............................12 章 4 ：授權的電源供應器和電池.................13 4.1 相容電源供應器........................13 章 5 ： Motorola Solutions 授權電池................ 14...
Página 91: 智慧財產與法規聲明
MN007272A01-AA 智慧財產與法規聲明智慧財產與法規聲明著作權本文件內描述之 Motorola Solutions 產品可能含有受著作權保護的 Motorola Solutions 電腦程式。根據美國及其他國家/地區的法律規定，Motorola Solutions 得享有受著作權保護電腦程式的特定專屬權利。因此，未取得 Motorola Solutions 書面明示同意，不得以任何方式複製或重製本文件描述之 Motorola Solutions 產品中的任何受著作權保護 Motorola Solutions 電腦程式。未事先取得 Motorola Solutions, Inc. 書面同意，不得以任何形式或方式，將本文件的任何部分重製、傳送、儲存於檢索系統，或翻譯至任何語言或電腦程式語言。商標 MOTOROLA、MOTO、MOTOROLA SOLUTIONS 和特殊格式之 M 標誌為 Motorola Trademark Holdings, LLC 的商標或註冊商標，且經授權後使用。所有其他商標為其個別所有人之財產。...
Página 92: 聯絡我們
MN007272A01-AA 聯絡我們聯絡我們 Solutions 支援中心 (SSC) 是在貴組織與 Motorola Solutions 的服務合約中包含之技術支援的主要聯絡人。當遇到其合約之「客戶責任」下列出的所有情況時，服務合約客戶應確保致電 SSC，例如： • 重新載入軟體之前 • 確認疑難排解結果與分析之後再採取措施貴組織收到了適用於您所在地區及服務合約的支援電話號碼及其他聯絡資訊。請針對最有效的回應使用該聯絡資訊。但是，如有必要，您也可透過下列步驟在 Motorola Solutions 網站上尋找一般支援聯絡資訊： 1 在您的瀏覽器中輸入 motorolasolutions.com。 2 確保貴組織的國家或地區顯示在頁面上。按一下或點選區域的名稱，可提供予以變更的方法。 3 在 motorolasolutions.com 頁面上選取「支援」。建議對於使用者說明文件如有任何問題或意見，請寄送至 documentation@motorolasolutions.com。報告說明文件錯誤時，請提供下列資訊： • 文件標題與零件編號 • 出現錯誤的章節頁碼或標題...
Página 93: 圖示使用慣例
MN007272A01-AA 圖示使用慣例圖示使用慣例本文件集的設計目的是要提供讀者更多視覺提示。下列圖形圖示將在整份文件集中運用。危險: 訊號字「危險」及相關的安全圖示代表，如果您忽略這項資訊，可能會導致死亡或嚴重傷害。警告: 訊號字「警告」及相關的安全圖示代表，如果您忽略這項資訊，可能會導致死亡或嚴重傷害，或產品嚴重損壞。注意: 訊號字「注意」及相關的安全圖示代表，如果您忽略這項資訊，可能會導致輕微或普通傷害，或產品嚴重損壞。注意: 訊號字「注意」可能會在沒有安全圖示的情況下使用，這表示可能會導致與產品無關的損壞或傷害。重要事項: 「重要」聲明包含對討論重要的資訊，但不是「注意」或「警告」。「重要」聲明沒有相關的警告等級。附註: 「注意事項」所包含的資訊會比前後的文字更重要，例如例外狀況或先決條件。此外也會提供讓讀者取得其他資訊的位置、提醒讀者如何完成某項動作 (例如，當某項動作不屬於目前的程序時)，或告知讀者某個項目在螢幕上的位置。「注意事項」沒有相關的警告等級。...
Página 94: 章 1 : 重要安全說明
附註: 本設備業已通過測試，完全符合 FCC 規章第 15 部分關於 Class B 數位裝置的標準。這些標準的設立目的是在安裝本設備的居家環境中，針對有害干擾提供適當的防護。本設備會產生、使用，而且能發射無線射頻能量，若未依據指示安裝及使用，則對於無線電通訊可能造成有害干擾。但即使以特定方式安裝，亦無法保證不會產生干擾。如果本設備確實對無線電或電視收訊造成有害干擾 (可藉由關閉及開啟設備加以判斷)，我們建議使用者嘗試透過下列其中一項或多項措施進行更正： • 重新調整接收天線的方向或位置。 • 增加設備與接收器之間的間隔距離。 • 讓設備與接收器連接至使用不同電路的插座。 • 諮詢經銷商或經驗豐富的無線電/電視機技師以尋求協助。操作準則下列為充電器的操作準則。 • 此設備不適合於室外使用。僅在乾燥的地點和狀態下使用。 • 充電器附近的最高環境溫度不可超過 40 °C (104 °F)。 • 建議在充電時關閉無線電，除非無線電是透過 Wi-Fi 無線傳輸資料。 • 請僅使用 Motorola Solutions 授權電源供應器將充電器連接至 AC 電源插座。請參閱 Motorola Solutions 授權電源供應器。...
Página 95 MN007272A01-AA 章 1 : 重要安全說明 • 與此電源供應器連接的 AC 電源插座必須在附近且方便使用。 • 確保連接此充電器的電源供應器電源不會受他人輕易踩踏、因之絆倒，或可能接觸水、受損或重壓。 • 僅將電源供應器連接至電壓正確，並正確裝有保險絲及連接電線的 AC 電源插座 (依產品指定)。 • 從 AC 電源插座拔除電源供應器以中斷與線路電壓的連接。 • 連線至 15A 及 20A 電路的充電器電源供應器不可超過所使用任何經認證的延長線限制之適當數目。 • 設備應連接至在附近且方便使用的電源插座。...
Página 96: 章 2 ： Impres 電池與充電器
• 大幅減少緩慢充電及充電後循環所產生的熱能，最大化電池壽命。 • 判斷目前電池的狀態，讓無線電使用者知道有效使用時間。 • 提供更高效率的 IMPRES 鋰電池充電程序。 • 在必要時自動執行校準和重置。 • 無論 IMPRES 電池留在充電器插槽內多久，都可將電池發熱狀況減至最小。 • 定期為存放在充電器的電池充電，保持讓使用者隨時可用的狀態。 • 減少鎳電池記憶體效應，以減少購買特殊設備，或訓練工作人員維持電池壽命的需求。使用這套獨特的專利系統，充電完成後不必追蹤和記錄 IMPRES 電池、手動校準和重置，或從充電器取出電池。為無線電和電池充電 IMPRES 調整型充電器系統是全自動化系統。充電器插槽可容納裝有 Motorola Solutions 核准電池的無線電，或獨立的 Motorola Solutions 核准電池。最好於室溫下為電池充電。準備工作：請注意，無線電僅能在無線電以無線方式傳輸資料時開啟。否則，請關閉無線電。程序： 1 將電源供應器電源線的充電器接頭插入充電器背面的 DC 插孔 (1)。...
Página 97: Impres 電池充電指示燈
MN007272A01-AA 章 2 : IMPRES 電池與充電器 2 將壁式電源變壓器插入合適的交流電 (AC) 電源插座。 IMPRES 電池充電指示燈當充電器指示燈上只閃爍一次綠色燈時，即表示開機順序成功。請參閱頁數 9 。 3 將 Motorola Solutions 核准的電池或裝有 Motorola Solutions 核准電池的無線電插入充電器插槽。 a 將電池接點對準充電器接點。 b 將電池壓入插槽，確保完全接觸。在 Motorola Solutions 核准電池正確地插入插槽後，充電器指示燈會亮起，表示充電器已辨識出電池存在。 4 若要從充電器取出無線電或 Motorola Solutions 核准電池，請垂直往上拔起，直到電池完全脫離充電器。 IMPRES 電池充電指示燈...
Página 98: Impres 電池初始化
MN007272A01-AA 章 2 : IMPRES 電池與充電器 LED 狀態狀態建議重新校準交替亮琥珀色和綠色電池需要校準或電池燈應進行校準。 IMPRES 電池初始化如需充分發揮 IMPRES 功能，必須使用充電器，將新的 IMPRES 電池初始化。充電器會自動偵測新的 IMPRES 電池，並自動啟動初始化。初始化是 IMPRES 電池的第一次校準和重置作業。電池初始化階段第一階段是電池放電，LED 指示燈會以穩定亮琥珀色燈表示。第二階段是完全充電，LED 指示燈會以穩 IMPRES 電池充電指示燈頁數 9 。定亮綠色燈表示。請參閱附註: 根據電池的充電狀態及容量而定，此程序可能需要 12 小時或更長時間才能完成。中斷其中任何一個階段，都會將初始化作業延遲到下一次充電機會。...
Página 99: 手動起始校準和重置
MN007272A01-AA 章 2 : IMPRES 電池與充電器 2 在 5 秒內將電池重新插入充電器插槽。電池校準和重置立即終止。開始正常電池充電。LED 指示燈會指出充電狀態。 2.4.2 手動起始校準和重置雖然校準或重置是自動執行，但在某些情況下，您可能需要手動啟動校準或重置。程序： 1 將電池插入充電器插槽中。 2 從充電器插槽取出電池。 3 在 5 秒內將電池重新插入充電器插槽。校準和重置立即啟動，從電池放電開始，LED 狀態指示燈會以穩定亮琥珀色燈表示。LED 狀態指 IMPRES 電池充電指示燈頁數示燈穩定亮綠色燈表示完全充電後，校準和重置才算完成。請參閱。附註: 視充電狀態和電池容量而定，此程序可能需要 12 小時或更長時間才能完成。中斷放電階段或完全充電階段，都會將校準作業延遲到下一次充電機會。 IMPRES 使用壽命終止 LED 指示 IMPRES 充電器可能會指示...
Página 100: 章 3 : 疑難排解
• 電池無法充電。 • Motorola 確認電池是 Solutions 授權電池中所列的 Motorola 授權電池。其他電池可能無法充電。 • 拔除電池充電器的電源，並使用乾淨的乾布清潔電池和充電器的金屬充電接點。 • 更換電池。閃爍琥珀色燈指示電池正在等候充電。電池溫度更正此狀態之後，電池隨即會低於 5 °C (41 °F) 或高於 40 °C 自動充電。 (104 °F)，或電池電壓可能低於預先決定的快速充電臨界值等級。維修 IMPRES 調整型充電器無法修理。如有需要，請向當地的 Motorola Solutions 業務代表訂購替換的充電器。...
Página 101: 相容電源供應器
MN007272A01-AA 授權的電源供應器和電池章 4 授權的電源供應器和電池本節列出可搭配充電器使用的授權配件。相容電源供應器表 3 ：相容電源供應器電源供應器電源供應器描述國家插頭 25009297001 14 W，120 VAC 美國/台灣 2571886T01 21 W，90 V–264 V 日本/巴西/印度 PS000037A01 14 W，207 V–253 V 歐盟 PS000037A02 14 W，207 V–253 V 英國/香港 PS000037A03 14 W，207 V–253 V 澳洲/紐西蘭...
Página 102: 章 5 ： Motorola Solutions 授權電池
MN007272A01-AA 章 5 : Motorola Solutions 授權電池章 5 Motorola Solutions 授權電池表 4 ： Motorola Solutions 授權電池電池化學成分電池說明 NNTN4321_ IMPRES 鋰離子 IECEX IP67 2000T 鋰離子 NNTN7789_ IMPRES 鋰離子 IECEX IP67 1900T 鋰離子 NNTN8128_ IMPRES 鋰離子 IP67 2000T 鋰離子...
Página 103 MN007272A01-AA 章 5 : Motorola Solutions 授權電池電池化學成分電池說明 PMNN4463_ 鋰離子電池 IP68 2000M 鋰離子 PMNN4488_ IMPRES 鋰離子 HE DENS IP68 3000T (VIB 皮鋰離子帶夾) PMNN4489_ IMPRES 鋰離子 TIA4950 HE DENS IP68 鋰離子 2900T PMNN4490_ IMPRES 鋰離子 TIA4950 HE DENS IP68 鋰離子...
Página 104 MN007272A01-AA 章 5 : Motorola Solutions 授權電池電池化學成分電池說明 PMNN4406BR 鋰離子電池 IP68 1650T 鋰離子 PMNN4069AW IMPRESS 鋰離子 1400MAH FM 鋰離子 NNTN8305AR IMPRES 鋰離子 1300T 鋰離子...
Página 106 2.4.2 보정 및 리컨디셔닝 수동 시작..................11 2.5 IMPRES 사용 수명 종료 LED 표시..................11 장 3 : 문제 해결......................13 3.1 서비스............................ 13 장 4 : 승인된 전원 공급 장치 및 배터리...............14 4.1 호환되는 전원 공급 장치......................14 장 5 : Motorola Solutions 인증 배터리..............15...
Página 107: 지적 재산권 및 규제 고지
Solutions 제품에 포함되어 있으며 Motorola Solutions이 저작권을 보유한 모든 컴퓨터 프로그램은 Motorola Solutions의 서면 승인이 없는 한 어떠한 형식으로도 복사 또는 복제할 수 없습니다. 이 문서의 어떤 부분도 Motorola Solutions, Inc.의 사전 서면 허가 없이는 어떤 형태나 방식으로든 검색 시스템에 복사, 전송, 저장하거나 다른 언어나 컴퓨터 언어로 번역할 수 없습니다.
Página 108: 연락처
• 조치를 취하기 전에 문제 해결 결과 및 분석을 확인하기 위해 사용자 조직에 전달된 해당 지역 및 서비스 계약에 대한 지원 전화번호와 기타 연락처 정보를 사용하면 효율적으로 응답을 받으실 수 있습니다. 그러나 필요한 경우 다음 단계에 따라 Motorola Solutions 웹 사 이트에서 일반 지원 연락처 정보를 찾을 수 있습니다.
Página 109: 아이콘 규칙
MN007272A01-AA 아이콘 규칙 아이콘 규칙 이 설명서에는 사용자의 이해를 돕기 위한 다양한 아이콘이 있습니다. 다음 아이콘은 설명서 전반에 사 용됩니다. 위험: 관련 안전 아이콘과 함께 표시되는 "위험"은 무시할 경우 심각한 상해 또는 사망을 초래할 수 있는 정보를 나타냅니다. 경고: 관련 안전 아이콘과 함께 표시되는 "경고"는 무시할 경우 심각한 상해, 사망 또는 심각한 제 품...
Página 110: 장 1 : 주요 안전 지침
으며 폭발 시 부상 및 손상을 입을 수 있습니다. • 화재, 감전 또는 부상의 위험을 줄이기 위해 Motorola Solutions에서 권장하는 액세서리만 사용하십 시오. • Motorola Solutions의 명시적 승인 없이 본 장치를 변형 또는 개조하면 사용자의 장비 사용 권한이 박 탈될 수 있습니다. Class B 디지털 장비...
Página 111 • 충전기의 주변 온도는 최고 40°C(104°F)를 넘지 않아야 합니다. • 무전기가 Wi-Fi를 통해 데이터를 무선으로 송신하고 있지 않은 한 무전기를 끄는 것이 좋습니다. • Motorola Solutions 인증 전원 공급 장치만 사용하여 충전기를 AC 콘센트에 연결합니다. Motorola Solutions 인증 전원 공급...
Página 112: 장 2 : Impres 배터리 및 충전기
무전기 및 배터리 충전 IMPRES 적응형 충전기 시스템은 완전 자동화된 시스템입니다. 충전기 포켓은 Motorola Solutions에서 승인한 배터리를 장착한 무전기 또는 Motorola Solutions에서 승인한 배터리만 수용할 수 있습니다. 배 터리는 상온에서 최적의 상태로 충전됩니다. 선수 과정: 무전기가 데이터를 무선으로 송신 중일 경우에만 무전기를 켤 수 있습니다. 그렇지 않은 경우...
Página 113: Impres 배터리 충전 표시기
충전기 표시기에서 녹색 LED가 한 번 깜박이면 전원이 성공적으로 켜졌다는 의미입니다. IMPRES 배터리 충전 표시기 페이지의 9 를 참조하십시오. 3 Motorola Solutions에서 승인한 배터리 또는 Motorola Solutions에서 승인한 배터리가 장착된 무 전기를 충전기 포켓에 삽입합니다. a 배터리 접촉부를 충전기 접촉부에 맞춥니다.
Página 114: Impres 배터리 초기화
MN007272A01-AA 장 2 : IMPRES 배터리 및 충전기 LED 상태 상태 설명 대기 황색으로 깜박임 • 배터리가 고속 충 전을 위해 대기 중 입니다. • 배터리가 너무 뜨 겁거나, 너무 차갑 거나, 전압이 낮습 니다. • 충전기가 너무 뜨 겁습니다. 사용...
Página 115: 보정 및 리컨디셔닝 수동 종료
MN007272A01-AA 장 2 : IMPRES 배터리 및 충전기 그림 1 : 자체 보정 및 리컨디셔닝 아이콘 참고: 배터리 라벨에 자체 보정 및 리컨디셔닝 아이콘이 있는 IMPRES 배터리는 이 IMPRES 충 전기에 도킹했을 때 주기적으로 보정 및 리컨디셔닝이 필요하지 않습니다. 2.4.1 보정...
Página 116 MN007272A01-AA 장 2 : IMPRES 배터리 및 충전기 배터리를 정상적으로 사용하면 사용 가능한 용량이 줄어듭니다. 보정 및 리컨디셔닝이 성공적으로 완료 된 후 IMPRES 충전기는 IMPRES 배터리 용량을 배터리 정격 용량과 비교합니다. 용량이 낮은 경우 IMPRES 배터리의 사용 수명 종료에 거의 도달한 것일 수 있습니다.
Página 117: 서비스
배터리 온도가 5°C(41°F) 이하 자동으로 충전됩니다. 또는 40°C(104°F) 이상이거나, 배터리 전압이 고속 충전을 위 해 사전 지정된 임계값 수준보 다 낮을 수 있습니다. 서비스 IMPRES 적응형 충전기는 수리할 수 없습니다. 필요에 따라 현지 Motorola Solutions 판매 담당자에게 충전기 교체를 주문하십시오.
Página 118: 장 4 : 승인된 전원 공급 장치 및 배터리
MN007272A01-AA 장 4 : 승인된 전원 공급 장치 및 배터리 장 4 승인된 전원 공급 장치 및 배터리 이 섹션에는 충전기와 함께 사용할 수 있는 승인된 액세서리가 나와 있습니다. 호환되는 전원 공급 장치 표 3 : 호환되는 전원 공급 장치 전원...
Página 119 MN007272A01-AA Motorola Solutions 인증 배터리 장 5 Motorola Solutions 인증 배터리 표 4 : Motorola Solutions 인증 배터리 배터리 종류 배터리 설명 NNTN4321_ 리튬이온 IMPRES 리튬이온 IECEX IP67 2000T NNTN7789_ IMPRES 리튬이온 IECEX IP67 1900T 리튬이온 NNTN8128_ 리튬이온 IMPRES 리튬이온 IP67 2000T NNTN8129_R IMPRESS FM 리튬이온...
Página 120: 장 5 : Motorola Solutions 인증 배터리
MN007272A01-AA 장 5 : Motorola Solutions 인증 배터리 배터리 종류 배터리 설명 PMNN4463_ BATT 리튬이온 IP68 2000M 리튬이온 PMNN4488_ 리튬이온 IMPRES 리튬이온 HE DENS IP68 3000T(VIB 벨트 클립) PMNN4489_ IMPRES 리튬이온 TIA4950 HE DENS IP68 리튬이온 2900T PMNN4490_ IMPRES 리튬이온 TIA4950 HE DENS IP68 리튬이온...
Página 121 MN007272A01-AA 장 5 : Motorola Solutions 인증 배터리 배터리 종류 배터리 설명 PMNN4406BR BATT 리튬이온 IP68 1650T 리튬이온 PMNN4069AW 리튬이온 IMPRESS 리튬이온 1400MAH FM NNTN8305AR IMPRES 리튬이온 1300T 리튬이온...
Página 123 2.5 Indicación LED de fin de la vida útil de IMPRES..............13 Capítulo 3 : Solución de problemas................ 14 3.1 Servicio..........................14 Capítulo 4 : Fuentes de alimentación y baterías autorizadas....... 15 4.1 Fuentes de alimentación compatibles................... 15 Capítulo 5 : Baterías autorizadas por Motorola Solutions........16...
Página 124: Propiedad Intelectual Y Avisos Normativos
Todas las demás marcas comerciales son propiedad de sus respectivos propietarios. Derechos de licencia La adquisición de los productos de Motorola Solutions no garantiza, ya sea de forma implícita o explícita, por impedimento legal o de la forma que fuese, ningún tipo de licencia con respecto a los derechos de autor, las patentes o las solicitudes de patentes de Motorola Solutions, excepto en los casos de uso de licencias normales no excluyentes sin regalías derivados de la aplicación de la ley en...
Página 126: Póngase En Contacto Con Nosotros
Utilice dicha información de contacto para obtener la respuesta más eficiente. Sin embargo, si es necesario, también puede encontrar información general de contacto con el centro de asistencia en el sitio web de Motorola Solutions, para lo que debe seguir estos pasos: 1 Introduzca motorolasolutions.com...
Página 127: Convenciones De Iconos
MN007272A01-AA Convenciones de iconos Convenciones de iconos La documentación está diseñada para proporcionar al lector instrucciones visuales. En esta documentación se utilizan los siguientes iconos gráficos. PELIGRO: La palabra PELIGRO y el icono de seguridad asociado indican información que, en caso de ser ignorada, puede dar como resultado la muerte o lesiones graves.
Página 128: Capítulo 1 : Instrucciones Importantes De Seguridad
Para reducir el riesgo de incendio, descarga eléctrica o lesiones, utilice únicamente los accesorios recomendados por Motorola Solutions. • Los cambios o modificaciones en este dispositivo que no hayan sido expresamente autorizados por Motorola Solutions podrían anular el permiso para utilizar este equipo.
Página 129: Dispositivo Digital De Clase B
Es aconsejable apagar la radio durante el proceso de carga, a menos que esté transmitiendo datos de forma inalámbrica (mediante Wi-Fi). • Conecte el cargador a una toma de CA únicamente con una fuente de alimentación autorizada por Motorola Solutions. Consulte Fuentes de alimentación aprobadas por Motorola Solutions. •...
Página 130: Capítulo 2 : Baterías Y Cargadores Impres
El sistema de cargador adaptativo IMPRES es un sistema totalmente automatizado. Los compartimentos del cargador admiten una radio con una batería aprobada por Motorola Solutions o una batería aprobada por Motorola Solutions. Las baterías se cargan mejor a temperatura ambiente. Requisitos previos: Tenga en cuenta que la radio solo se puede encender cuando transmite datos de forma inalámbrica.
Página 131: Indicadores De Carga De La Batería Impres
4 Para extraer una radio o una batería aprobada por Motorola Solutions del cargador, tire de ella hacia arriba hasta que la batería se separe completamente de la carcasa del cargador.
Página 132: Inicialización De La Batería Impres
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES Estado Estado del indicador LED Comentarios Fallo Rojo intermitente No se puede cargar; extraiga y vuelva a insertar la radio o la batería. En espera Ámbar intermitente • La batería está esperando la carga rápida.
Página 133: Finalización Manual De La Calibración Y El Reacondicionamiento
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES En función del estado, el cargador calibra y reacondiciona automáticamente la batería. Este proceso comienza con la descarga de la batería, que se indica con un estado de LED en color ámbar fijo. La calibración y el reacondicionamiento habrán terminado solo después de una carga completa, que se indica con un estado de LED en color verde fijo.
Página 134: Indicación Led De Fin De La Vida Útil De Impres
MN007272A01-AA Capítulo 2 : Baterías y cargadores IMPRES estado de LED en color verde fijo. Consulte Indicadores de carga de la batería IMPRES en la página 10 NOTA: Este proceso puede tardar hasta 12 horas o más en completarse, dependiendo del estado de carga y de la capacidad de la batería.
Página 135: Capítulo 3 : Solución De Problemas
Servicio Los cargadores adaptativos IMPRES no se pueden reparar. Solicite los cargadores de recambio que necesite a su representante de ventas local de Motorola Solutions.
Página 136: Capítulo 4 : Fuentes De Alimentación Y Baterías Autorizadas
MN007272A01-AA Fuentes de alimentación y baterías autorizadas Capítulo 4 Fuentes de alimentación y baterías autorizadas En esta sección se enumeran los accesorios autorizados que se deben utilizar con el cargador. Fuentes de alimentación compatibles Tabla 3 :Fuentes de alimentación compatibles Fuente de alimentación Descripción de la fuente de Conector de país...
Página 137: Capítulo 5 : Baterías Autorizadas Por Motorola Solutions
MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Capítulo 5 Baterías autorizadas por Motorola Solutions Tabla 4 :Baterías autorizadas por Motorola Solutions Batería Composición Descripción de la batería química NNTN4321_ Li-Ion IMPRES Li-Ion IECEX IP67 2000T NNTN7789_ Li-Ion IMPRES Li-Ion IECEX IP67 1900T...
Página 138 MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Batería Composición Descripción de la batería química PMNN4418_R Li-Ion IMPRES Li-Ion IP56 2250T PMNN4424_ Li-Ion IMPRES Li-Ion IP68 2350T PMNN4448_ Li-Ion IMPRES Li-Ion IP68 2800T PMNN4463_ Li-Ion BATERÍA Li-Ion IP68 2000M...
Página 139 MN007272A01-AA Capítulo 5 : Baterías autorizadas por Motorola Solutions Batería Composición Descripción de la batería química PMNN4525BC Li-Ion IMPRES Li-Ion IP68 1950T PMNN4066B Li-Ion IMPRES Li-Ion IP57 1700T PMNN4406BR Li-Ion BATERÍA Li-Ion IP68 1650T PMNN4069AW Li-Ion IMPRESS Li-Ion 1400 mAh FM...
Página 141 2.5 Светодиодная индикация окончания срока службы IMPRES...........13 Глава 3 . Поиск и устранение неисправностей..........14 3.1 Службы..........................15 Глава 4 . Сертифицированные блоки питания и аккумуляторы....16 4.1 Совместимые блоки питания....................16 Глава 5 . Аккумуляторы, разрешенные к использованию компанией Motorola Solutions....................17...
Página 142: Примечания Об Интеллектуальной Собственности И Нормативных Требованиях
собственности и нормативных требованиях Авторские права Описанные в данном руководстве изделия Motorola Solutions могут содержать защищенные авторскими правами компьютерные программы Motorola Solutions. Законы США и некоторых других стран обеспечивают определенные эксклюзивные права компании Motorola Solutions в отношении защищенных авторским правом компьютерных программ. В связи с этим любые...
Página 143: Отказ От Ответственности
настоящем документе, могут не подходить или не быть лицензированы для использования в определенных системах, а также могут зависеть от характеристик определенного мобильного абонентского терминала или конфигурации определенных параметров. Обратитесь к представителю компании Motorola Solutions для получения дополнительной информации. © 2021 Motorola Solutions, Inc. Все права защищены...
Página 144: Контактные Данные
номер страницы или заголовок раздела с ошибкой; • описание ошибки. Motorola Solutions предлагает различные обучающие курсы, разработанные специально для помощи пользователям в освоении системы. Для получения более подробной информации, обзора текущих курсов и решений для внедрения новых технологий перейдите на веб-сайт...
Página 145: Условные Обозначения
MN007272A01-AA Условные обозначения Условные обозначения Данная документация разработана таким образом, чтобы предоставить пользователю максимальное количество наглядных подсказок. В документации используются следующие графические значки. ОПАСНОСТЬ: Сигнальное слово "ОПАСНОСТЬ" с соответствующим значком указывает на информацию, игнорирование которой может привести к смерти или тяжелым травмам. ПРЕДУПРЕЖДЕНИЕ: Сигнальное...
Página 146: Важные Инструкции По Технике Безопасности
взрыву и, как следствие, к травмам и материальному ущербу. • Для снижения риска возгорания, поражения электрическим током или получения травмы используйте только аксессуары, одобренные компанией Motorola Solutions. • Изменения или модификации данного устройства, не одобренные непосредственно компанией Motorola Solutions, могут привести к лишению прав на эксплуатацию данного оборудования.
Página 147: Глава 1 . Важные Инструкции По Технике Безопасности
Рекомендуется выключать радиостанцию по время зарядки, кроме тех случаев, когда радиостанция находится в режиме беспроводной (через Wi-Fi). • Подключайте зарядное устройство к розетке переменного тока только с помощью сертифицированного Motorola Solutions блока питания. См. Блоки питания, одобренные Motorola Solutions. •...
Página 148: Зарядка Радиостанций И Аккумуляторов
Зарядка радиостанций и аккумуляторов Адаптивное зарядное устройство IMPRES — это полностью автоматизированная система. В разъемы зарядного устройства можно устанавливать как радиостанцию с аккумулятором, одобренным компанией Motorola Solutions, так и аккумулятор, одобренный компанией Motorola Solutions, отдельно. Зарядку аккумуляторов лучше всего проводить при комнатной температуре.
Página 149: Индикаторы Зарядки Аккумулятора Impres
При успешном подключении светодиодный индикатор один раз мигнет зеленым цветом. См. Индикаторы зарядки аккумулятора IMPRES на стр. 10 3 Вставьте аккумулятор, одобренный компанией Motorola Solutions, или радиостанцию с аккумулятором, одобренным компанией Motorola Solutions, в зарядный разъем. a Совместите контакты аккумулятора и зарядного устройства.
Página 150: Инициализация Аккумулятора Impres
MN007272A01-AA Глава 2 : Аккумуляторы и зарядные устройства IMPRES Статус Состояние светодиодного индикатора Комментарии Заряжен на 95% или Постоянно горит Аккумулятор более зеленым заряжен на 95% или больше. Калибровка Постоянно горит Аккумулятор желтым находится в режиме восстановления или калибровки. Сбой Мигает...
Página 151: Автоматическая Калибровка И Восстановление Аккумуляторов Impres
MN007272A01-AA Глава 2 : Аккумуляторы и зарядные устройства IMPRES Этапы инициализации аккумулятора На первом этапе выполняется разрядка аккумулятора, в процессе которой светодиодный индикатор постоянно горит желтым цветом. На втором этапе выполняется полная зарядка аккумулятора, по достижении которой светодиодный индикатор состояния аккумулятора начинает...
Página 152: Запуск Калибровки И Восстановления Вручную
MN007272A01-AA Глава 2 : Аккумуляторы и зарядные устройства IMPRES 2 Вставьте аккумулятор в зарядный разъем в течение 5 секунд. Процесс калибровки и восстановления немедленно прервется. Начнется выполнение стандартной зарядки аккумулятора. Светодиодный индикатор указывает состояние зарядки. 2.4.2 Запуск калибровки и восстановления вручную Несмотря...
Página 153: Глава 3 . Поиск И Устранение Неисправностей
MN007272A01-AA Глава 3 : Поиск и устранение неисправностей Глава 3 Поиск и устранение неисправностей Табл. 2 . Поиск и устранение неисправностей Проблема Значение Действия Индикатор не горит Убедитесь, что • Отсутствует контакт с радиостанция с зарядным устройством. аккумулятором или • На...
Página 154 MN007272A01-AA Глава 3 : Поиск и устранение неисправностей Проблема Значение Действия или выше 40 °C, либо аккумулятора начнется напряжение аккумулятора автоматически. ниже порогового уровня, предусмотренного для быстрой подзарядки. Службы Адаптивные зарядные устройства IMPRES не подлежат ремонту. Заказывайте новые зарядные устройства по мере необходимости у местного торгового представителя компании Motorola Solutions.
Página 155: Глава 4 . Сертифицированные Блоки Питания И Аккумуляторы
MN007272A01-AA Глава 4 : Сертифицированные блоки питания и аккумуляторы Глава 4 Сертифицированные блоки питания и аккумуляторы В этом разделе перечислены разрешенные к использованию аксессуары для зарядного устройства. Совместимые блоки питания Табл. 3 . Совместимые блоки питания Блок питания Описание блоков питания Стандарт...
Página 156: Аккумуляторы, Разрешенные К Использованию Компанией Motorola
MN007272A01-AA Аккумуляторы, разрешенные к использованию компанией Motorola Solutions Глава 5 Аккумуляторы, разрешенные к использованию компанией Motorola Solutions Табл. 4 . Аккумуляторы, разрешенные к использованию компанией Motorola Solutions Аккумулятор Тип электролита Описание аккумулятора NNTN4321_ Литий-ионный IMPRES Li-Ion IECEX IP67 2000T NNTN7789_ Литий-ионный...
Página 157: Глава 5 . Аккумуляторы, Разрешенные К Использованию Компанией Motorola Solutions
MN007272A01-AA Глава 5 : Аккумуляторы, разрешенные к использованию компанией Motorola Solutions Аккумулятор Тип электролита Описание аккумулятора PMNN4415_R Никель-металл- BATT NIMH IP56 1400T гидридный PMNN4416_R Литий-ионный BATT Li-Ion IP56 1650T PMNN4417_R Литий-ионный IMPRES Li-Ion IP56 1650T PMNN4418_R Литий-ионный IMPRES Li-Ion IP56 2250T PMNN4424_ Литий-ионный...
Página 158 MN007272A01-AA Глава 5 : Аккумуляторы, разрешенные к использованию компанией Motorola Solutions Аккумулятор Тип электролита Описание аккумулятора NNTN8128BR Литий-ионный IMPRES Li-Ion 2000T NNTN8129ARW Литий-ионный IMPRESS FM Li-Ion 2300M 2350T PMNN4525BC Литий-ионный IMPRES Li-Ion IP68 1950T PMNN4066B Литий-ионный IMPRES Li-Ion IP57 1700T PMNN4406BR Литий-ионный...
Página 160 2.4.2 Запуск калібрування й відновлення вручну............12 2.5 Світлодіодна індикація завершення терміну служби акумулятора IMPRES....13 Розділ 3 . Усунення несправностей..............14 3.1 Обслуговування........................15 Розділ 4 . Схвалені блоки живлення та батареї..........16 4.1 Сумісні джерела живлення....................16 Розділ 5 . Акумулятори, схвалені компанією Motorola Solutions....17...
Página 161: Інформація Щодо Інтелектуальної Власності Та Відповідності Нормативним Вимогам
власності та відповідності нормативним вимогам Авторські права Вироби компанії Motorola Solutions, що описані в цьому документі, можуть містити захищені авторськими правами комп’ютерні програми Motorola Solutions. Закони в США та інших країнах зберігають за компанією Motorola Solutions певні виняткові права на захищені авторським...
Página 162 Зверніть увагу, що певні характеристики, об’єкти й можливості, описані в цьому документі, можуть бути недоступні або неліцензовані для використання в конкретній системі або можуть залежати від характеристик конкретного мобільного абонентського пристрою чи конфігурації деяких параметрів. По додаткову інформацію звертайтеся до компанії Motorola Solutions. 2021 Motorola Solutions, Inc. Усі права захищено. ©...
Página 163: Зв'язок Із Нами
Зв’язок із нами Центр технічної підтримки – основне місце, куди ви можете звернутися по технічну допомогу згідно з договором про обслуговування між вашою організацією й компанією Motorola Solutions. Клієнти, які уклали договір про обслуговування, мають звертатися до Центру в усіх ситуаціях, що...
Página 164: Графічні Символи
MN007272A01-AA Графічні символи Графічні символи Цей документ містить візуальні підказки для читачів. У ньому використовуються наведені нижче графічні символи. НЕБЕЗПЕКА: Слово «НЕБЕЗПЕКА» з відповідним значком застереження вказує на інструкції, недотримання яких спричинить смерть або тяжку травму. ПОПЕРЕДЖЕННЯ: Слово «ПОПЕРЕДЖЕННЯ» з відповідним значком застереження вказує...
Página 165: Важливі Правила Техніки Безпеки
травмування або пошкодження майна. • Щоб зменшити ризик займання, ураження електричним струмом і травмування, використовуйте лише приладдя, схвалене компанією Motorola Solutions. • Будь-які зміни або модифікації пристрою, не схвалені компанією Motorola Solutions, можуть анулювати право користувача на експлуатацію цього обладнання.
Página 166: Розділ 1 . Важливі Правила Техніки Безпеки
На час заряджання радіостанцію слід вимкнути, якщо в цей час не виконується бездротове передавання даних у мережі Wi-Fi. • Для підключення зарядного пристрою до мережі змінного струму слід використовувати тільки блоки живлення, схвалені компанією Motorola Solutions. Див. Джерела живлення, схвалені компанією Motorola Solutions.
Página 167 Система адаптивного заряджання IMPRES є повністю автоматизованою. У гнізда зарядного пристрою можна вставити або радіостанцію з підключеним акумулятором, схваленим компанією Motorola Solutions, або лише сам акумулятор, схвалений компанією Motorola Solutions. Акумулятори найефективніше заряджаються за кімнатної температури. Передумови: Зверніть увагу, що радіостанцію можна ввімкнути лише тоді, кола вона виконує...
Página 168: Розділ 2 . Акумулятори Й Зарядні Пристрої Impres
Якщо все виконано правильно, світловий індикатор зарядного пристрою один раз блимне зеленим кольором. Див. Індикація станів заряджання акумулятора IMPRES на стор. 10 3 Вставте в гніздо зарядного пристрою акумулятор, схвалений компанією Motorola Solutions, або радіостанцію з акумулятором, схваленим компанією Motorola Solutions. a Сумістіть контакти акумулятора з контактами зарядного пристрою.
Página 169: Ініціалізація Акумуляторів Impres
MN007272A01-AA Розділ 2 : Акумулятори й зарядні пристрої IMPRES Стан Стан світлодіодного індикатора Коментарі Калібрування Постійний жовтий Режим відновлення або калібрування акумулятора. Помилка Миготливий Заряджання не червоний можливе; вийміть і знову вставте радіостанцію або акумулятор. Режим очікування Блимаючий жовтий • Акумулятор...
Página 170: Автоматичне Калібрування Й Відновлення Акумуляторів Impres
MN007272A01-AA Розділ 2 : Акумулятори й зарядні пристрої IMPRES Автоматичне калібрування й відновлення акумуляторів IMPRES Зарядні пристрої IMPRES автоматично оцінюють стан акумуляторів IMPRES. Калібрування й відновлення акумулятора виконується автоматично залежно від його стану. Цей процес починається з розряджання акумулятора, про що свідчитиме світлодіодний індикатор, який...
Página 171: Світлодіодна Індикація Завершення Терміну Служби Акумулятора Impres
MN007272A01-AA Розділ 2 : Акумулятори й зарядні пристрої IMPRES 3 Вставте акумулятор у гніздо зарядного пристрою не пізніше ніж за 5 секунд. Калібрування й відновлення запустяться негайно й почнуться з етапу розряджання акумулятора; на підтвердження цього етапу світлодіодний індикатор постійно світитиметься...
Página 172: Розділ 3 . Усунення Несправностей
MN007272A01-AA Розділ 3 : Усунення несправностей Розділ 3 Усунення несправностей Таблиця 2 . Усунення несправностей Проблема Можлива причина Рішення Світловий індикатор Перевірте, чи правильно • Відсутній контакт із зарядного пристрою не вставлено акумулятор зарядним пристроєм. працює або радіостанцію з • Зарядний...
Página 173: Обслуговування
MN007272A01-AA Розділ 3 : Усунення несправностей Обслуговування Адаптивні зарядні пристрої IMPRES не підлягають ремонту. У разі потреби ви можете замовити новий зарядний пристрій у місцевого торгового представника компанії Motorola Solutions.
Página 174: Розділ 4 . Схвалені Блоки Живлення Та Батареї
MN007272A01-AA Розділ 4 : Схвалені блоки живлення та батареї Розділ 4 Схвалені блоки живлення та батареї У цьому розділі наведено приладдя, схвалене для використання разом із вашим зарядним пристроєм. Сумісні джерела живлення Таблиця 3 . Сумісні джерела живлення Блок живлення Опис...
Página 175 MN007272A01-AA Акумулятори, схвалені компанією Motorola Solutions Розділ 5 Акумулятори, схвалені компанією Motorola Solutions Таблиця 4 . Акумулятори, схвалені компанією Motorola Solutions Батарея Хімічний тип Опис акумулятора NNTN4321_ Літій-іонний Літій-іонний акумулятор IECEX, IP67, 2000T NNTN7789_ Літій-іонний Літій-іонний акумулятор IECEX, IP67, 1900T NNTN8128_ Літій-іонний...
Página 176: Розділ 5 . Акумулятори, Схвалені Компанією Motorola Solutions
MN007272A01-AA Розділ 5 : Акумулятори, схвалені компанією Motorola Solutions Батарея Хімічний тип Опис акумулятора PMNN4407_R Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 1650T PMNN4409_R Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 2250T PMNN4412_R Нікель-метал- Нікель-метал-гідридний акумулятор, IP68, гідридний 1400T PMNN4415_R Нікель-метал- Нікель-метал-гідридний акумулятор, IP56, гідридний...
Página 177 MN007272A01-AA Розділ 5 : Акумулятори, схвалені компанією Motorola Solutions Батарея Хімічний тип Опис акумулятора PMNN4448B Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 2800T NNTN8560BC Літій-іонний Літій-іонний акумулятор IMPRES, TIA4950, IP67, 2500T PMNN4544AW Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 2450T PMNN4543AW Літій-іонний Літій-іонний акумулятор, IP68, 2450T PMNN4077E Літій-іонний...

Motorola Solutions IMPRES PMPN4527 Manual Del Usuario

English

Chapter 1: Important Safety Instructions

Chapter 2: IMPRES Batteries and Chargers

Chapter 4: Authorized Power Supplies and Batteries

Chapter 5: Motorola Solutions Authorized Batteries

Français

Chapitre 3 : Dépannage

Español

Português

汉语

漢語

조선말/한국어

Русский

Українська

Idiomas disponibles

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para Motorola Solutions IMPRES PMPN4527

Resumen de contenidos para Motorola Solutions IMPRES PMPN4527
