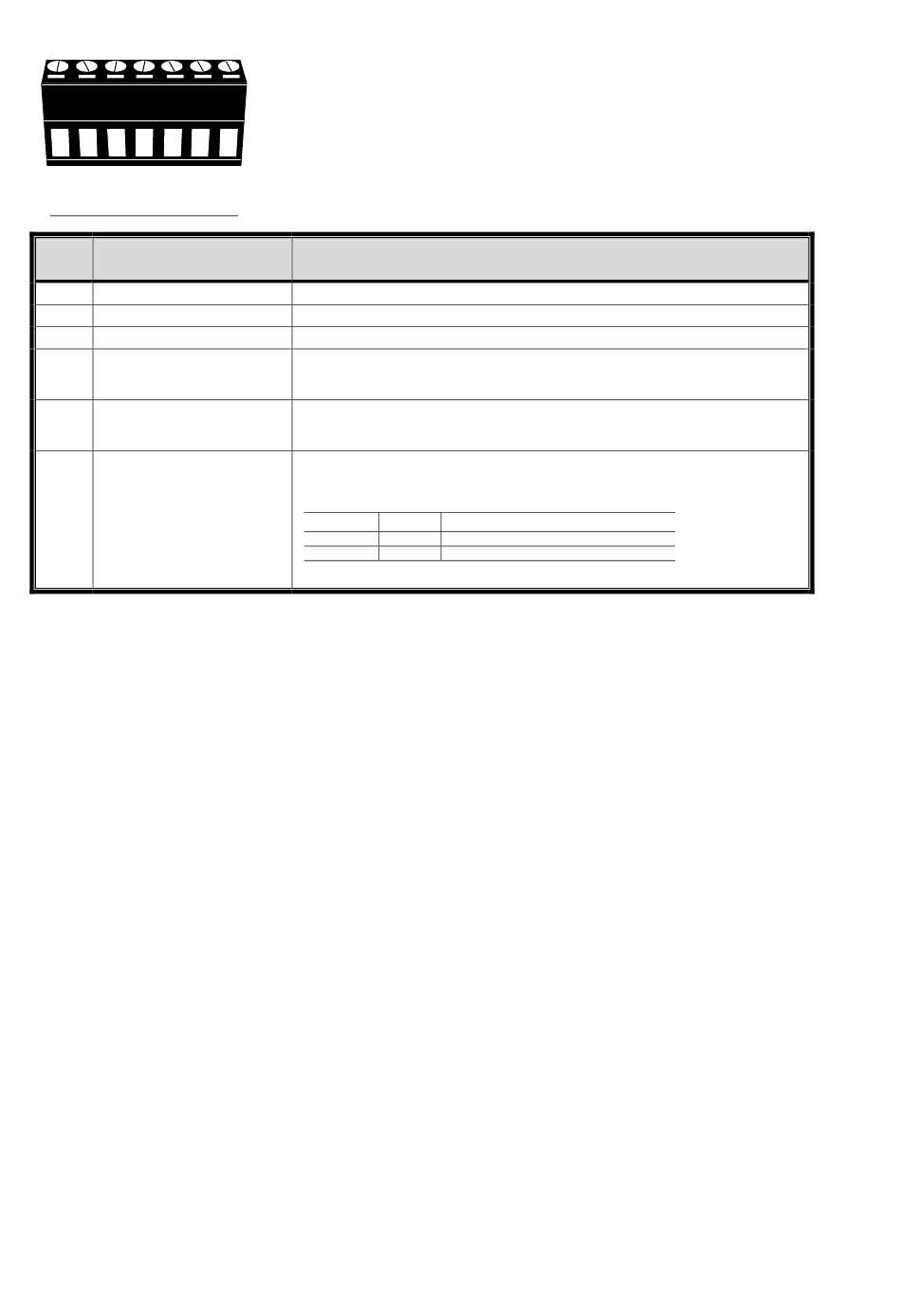

‧ Con bloqueo I/O enterno de 7 pines
7 6 5 4 3
Bloqueo externo I/O
PIN FUNCIÓN
1
GND
2
RS485-A
3
RS485-B
PUERTO COM DE ALARMA
4
EXTERNA
5
Nº DE ALARMA EXTERNA
6~7
ENTRADA DE ALARMA
2 1
TIERRA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa
alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa
alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
Conecte la ENTRADA DE ALARMA (PATILLA 6 -- 7) y GND (PATILLA 1) con cables. Una
vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN
PIN 6
PIN 7
*
DESCRIPCIÓN
Alarma Canal de vídeo correspondiente
1 CH1
2 CH2
