Conexiones - SEA GATE 2 DG R1B Manual Del Usuario

Español

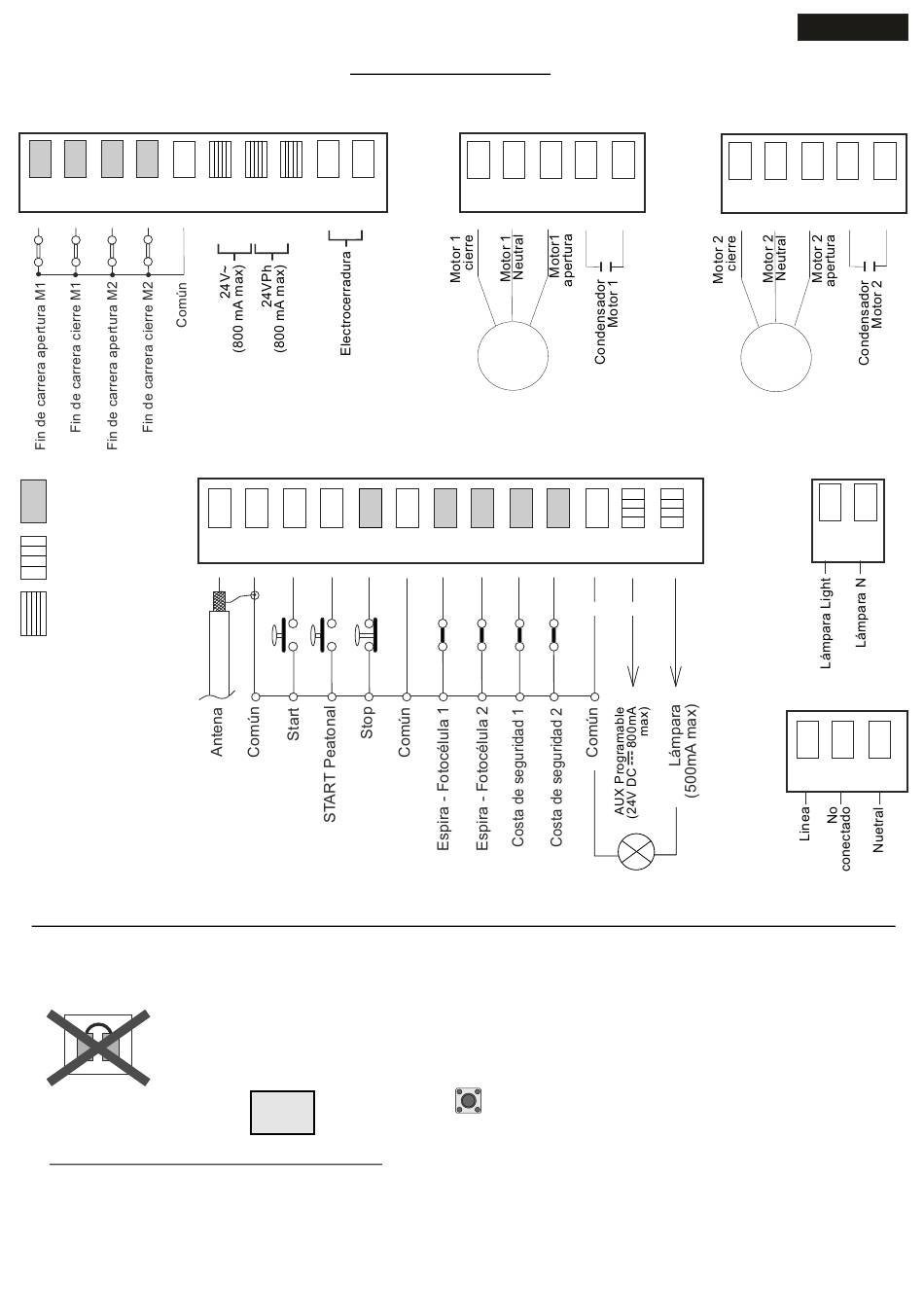

CONEXIONES

CN3
CN2 CN4
14 15 16 17 18 19 20 21 22 23
24 25 26 27 28
29 30 31 32 33
LSO1 LSC1 LSO2 LSC2 COM 24V~ 24VPH LOCK
CLM1 NM1 OPM1 CAPM1
CLM2 NM2 OPM2 CAPM2
AC AC
M1
M2
CN1
CN5
Contactos N.C.
34 35
1 2 3 4 5 6 7 8 9 10 11 12 13
24VDC
ANT COM STRT STPD STOP COM PH1 PH2 EDG1 EDG2 COM 24VA FLS
-
+
24VAC
CN6
L N
PUENTECITOS NON REQUERIDOS EN LOS CONTACTOS N.C.
ADVERTENCIA: Detección automática de las entradas N.C. non utilizadas
(Fotocélulas, Golpes, Fin de carreras y Costas de seguridad)
Para reactivar un contacto N.C. proceder como sigue:
SEA
MENU SET
Ir al menú pulse el botón para 5 segundos para entrar en el
1-LANGUAGE
OK
MENÚ COMPROBACIÓN ENTRADAS, donde se puede controlar el estado de funcionamiento de
todas las entradas (página 108) .
No es necesario repetir la auto-programación después de la reactivación de los contactos N.C.
LAS FUNCIONES DESCRITAS SOBRE ESTE MANUAL ESTÁN DISPONIBLES A
PARTIR DE LA REVISIÓN 01.09 COMPATIBLE SOLO CON JOLLY 3 .
99
