Resumen de contenidos para KROHNE H250 M9
- Página 1 H250 M9 H250 M9 H250 M9 H250 M9 Instrucciones suplementarias Instrucciones suplementarias Instrucciones suplementarias Instrucciones suplementarias Caudalímetro de área variable con sistemas eléctricos internos Categoría de equipo II 2 G © KROHNE 05/2016 - 4000385705 - AD H250-M9-Ex-II2G-R07-es...
-
Página 2: Tabla De Contenido
CONTENIDO H250 M9 1 Instrucciones de seguridad 1.1 General notes ........................3 1.2 Conformidad EU ....................... 3 1.3 Instrucciones de seguridad ....................3 2 Descripción del equipo 2.1 Descripción del equipo ..................... 4 2.2 Código descriptivo ......................4 2.3 Marcado ..........................5 2.4 Productos inflamables ..................... -
Página 3: Instrucciones De Seguridad
La declaración EU de conformidad se basa en el certificado tipo de examen CE del Physikalisch Technische Bundesanstalt (PTB): Si se desea, el certificado de prueba de tipo CE puede descargarse en el sitio www.krohne.com. 1.3 Instrucciones de seguridad El incumplimiento de estas instrucciones conlleva el riesgo de explosión. -
Página 4: Descripción Del Equipo

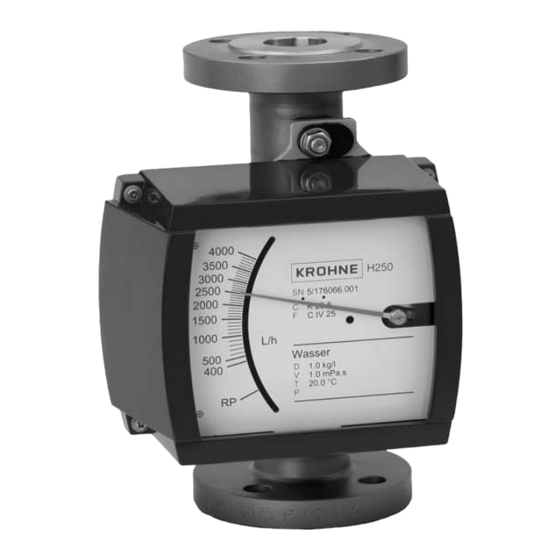

DESCRIPCIÓN DEL EQUIPO H250 M9 2.1 Descripción del equipo Los caudalímetros de área variable miden y visualizan el flujo volumétrico de gases y líquidos inflamables y no inflamables. Dependiendo de la versión del equipo, en la pantalla se pueden instalar contactos de final de carrera eléctrico y una salida de señales de 4...20 mA o una interfaz Profibus PA. -
Página 5: Marcado
DESCRIPCIÓN DEL EQUIPO H250 M9 2.3 Marcado La designación del tipo de la unidad completa se muestra en el indicador con las placas de identificación que se muestran a continuación (consulte también el código de descripción). 0044 0102 H250/.././M9/..-Ex: MD:200x P/A: 4/123456.001... -
Página 6: Productos Inflamables
DESCRIPCIÓN DEL EQUIPO H250 M9 2.4 Productos inflamables Condiciones atmosféricas: Condiciones atmosféricas: Condiciones atmosféricas: Condiciones atmosféricas: La directiva ATEX no proporciona valores para las condiciones atmosféricas. Sin embargo, para determinar los parámetros característicos de explosión para el rango de temperatura y presión, se adopta como base lo siguiente: = -20°C...+60°C / -4°F...+140°F y P... -
Página 7: Temperatura Ambiente / Clases De Temperatura
DESCRIPCIÓN DEL EQUIPO H250 M9 2.7 Temperatura ambiente / clases de temperatura Debido a la influencia de la temperatura del producto, los caudalímetros de área variable con equipo eléctrico incorporado (variantes eléctricas) no se asignan a ninguna clase de temperatura fija. La clase de temperatura de estos dispositivos es más bien una función de la temperatura del producto y de la temperatura ambiente presente y de la versión del dispositivo... - Página 8 DESCRIPCIÓN DEL EQUIPO H250 M9 Aplicaciones con un cable resistente al calor Tabla de temperatura en °C Camisa de calefacción ≤ 40°C ≤ 60°C versión HT DN15, DN25 DN15 DN50 DN25 DN80, DN100 DN50, DN80 Tabla de temperatura en °F Camisa de calefacción...
- Página 9 DESCRIPCIÓN DEL EQUIPO H250 M9 Temperatura máxima admitida del producto en °C C C C Temperatura máxima admitida del producto en Temperatura máxima admitida del producto en Temperatura máxima admitida del producto en Temperatura máxima admitida del producto T [°C]...
- Página 10 DESCRIPCIÓN DEL EQUIPO H250 M9 Temperatura máxima admitida del producto en °F F F F Temperatura máxima admitida del producto en Temperatura máxima admitida del producto en Temperatura máxima admitida del producto en Temperatura máxima admitida del producto T [°F]...
-
Página 11: Datos Eléctricos
DESCRIPCIÓN DEL EQUIPO H250 M9 2.8 Datos eléctricos Equipo eléctrico Tensión nominal Corriente nominal Final de carrera K1 / K2 8 VDC 1...3 mA Salida de señales ESK II y ESK2A 24 VDC ± 25% ® 4...20mA con comunicación HART Transmisor Profibus ESK3-PA 9...24 VDC... -
Página 12: Instalación
INSTALACIÓN H250 M9 3.1 Instalación La instalación y la configuración deben ser efectuadas de conformidad con las normas de instalación pertinentes (por ej. EN 60079-14) por personal cualificado y capacitado en materia de protección contra explosiones. Los caudalímetros de área variable deben instalarse de manera que •... -
Página 13: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS H250 M9 4.1 Notas generales Los cables de conexión deben seleccionarse según las normas de instalación pertinentes (por ej. EN 60079-14) y la temperatura máxima de funcionamiento. El diámetro externo de los cables de conexión debe coincidir con el área de soldadura de la(s) entrada(s) del conducto. Los cables de conexión deben tenderse y sujetarse de forma segura, de modo que estén... -
Página 14: Funcionamiento
FUNCIONAMIENTO H250 M9 5.1 Puesta en marcha La puesta en marcha se admite sólo cuando el caudalímetro de área variable: • está correctamente instalado en el sistema y conectado. • se ha comprobado que se halla en el estado adecuado en lo que se refiere a los requisitos de instalación y conexión. -
Página 15: Servicio
SERVICIO H250 M9 6.1 Mantenimiento Las tareas de mantenimiento relevantes en términos de seguridad en lo que se refiere a la protección contra explosiones deben ser llevadas a cabo sólo por el fabricante, su representante autorizado o bajo la supervisión de inspectores autorizados. - Página 16 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
