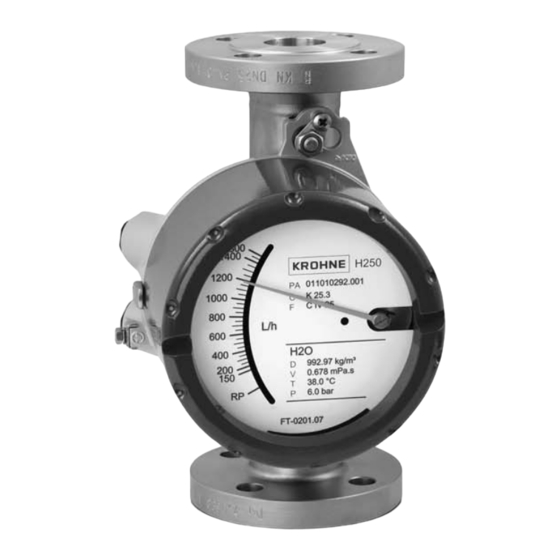

Caudalímetro de área variable
© KROHNE 09/2014 - 4002389801 MA H250 M40 R02 es
Manual
Manual
Manual
Manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE H250 M40

Resumen de contenidos para KROHNE H250 M40

  • Página 1 H250 M40 H250 M40 H250 M40 H250 M40 Manual Manual Manual Manual Caudalímetro de área variable © KROHNE 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 2 IMPRESIÓN ::::::::::::::::::::::::::::::::::::::: Todos los derechos reservados. Queda prohibido la reproducción de esta documentación, o cualquier parte contenida en la misma, sin la autorización previa de KROHNE Messtechnik GmbH. Sujeto a cambio sin previo aviso. Copyright 2014 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Straße 5 - 47058 Duisburg (Alemania) www.krohne.com...

  • Página 3: Tabla De Contenido

    4.2.4 Conexión Harting HAN® 7D ....................33 4.3 Conexiones a tierra ......................34 4.4 Categoría de protección ....................34 5 Puesta en marcha 5.1 Equipo estándar......................35 5.2 Indicador ESK4-T......................35 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 4 7.5.2 Formulario (para copiar) para acompañar a un equipo devuelto ........62 7.6 Disposición........................62 8 Datos técnicos 8.1 Principio funcional......................63 8.2 Datos técnicos ........................ 64 8.3 Dimensiones y pesos ...................... 71 8.4 Rangos de medida ......................75 9 Notas www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 5: Instrucciones De Seguridad

    El fabricante no es responsable de los daños derivados de un uso impropio o diferente al previsto. No utilice productos abrasivos que contengan partículas sólidas, o productos altamente viscosos. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 6: Certificaciones

    (por ej. aprobación ATEX). Los equipos que, debido a su tamaño, estén clasificados como inferiores a la Categoría I (Artículo 3/3), no reciben la marca CE en el ámbito del PED. Estos equipos están sujetos a las Buenas Prácticas de Ingeniería aplicables. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 7: Instrucciones De Seguridad Del Fabricante

    El fabricante se reserva el derecho a alterar el contenido de este documento, incluyendo esta renuncia en cualquier caso, en cualquier momento, por cualquier razón, sin notificación previa, y no será responsable de ningún modo de las posibles consecuencias de tales cambios. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 8: Responsabilidad Del Producto Y Garantía

    Este documento se proporciona para ayudarle a establecer condiciones de funcionamiento, que permitirán un uso eficiente y seguro del aparato. Las consideraciones especiales y las precauciones están también descritas en el documento, que aparece en forma de iconos inferiores. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 9: Avisos Y Símbolos Empleados

    Este documento se suministra para ayudar a establecer las condiciones de funcionamiento, que permitirán un uso seguro y eficiente del equipo. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 10: Descripción Del Equipo

    Figura 2-1: Alcance del suministro 1 Equipo en la versión pedida 2 Para la versión ESK4T - imán de barra 3 Documentación 4 Certificados, informe de calibración (suministrado sólo bajo pedido) 5 Tecla www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 11: Versión Del Equipo

    • H250U para uso en tuberías con caída vertical • H250F con tubo de medida higiénico para la industria alimentaria y farmacéutica • H250C con recubrimiento de PTFE/TFM para fluidos corrosivos 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 12: Versiones Del Indicador

    7 Terminal de tierra externa Versiones K1/K2 y ESK4 1 Indicador con módulo de contacto K2 2 Indicador con salida de corriente ESK4 de 4...20 mA Ambas versiones se pueden combinar una con otra. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 13 Versión Fieldbus ESK4-FF / ESK4-PA 1 Módulo básico con sensores electromagnéticos 2 Módulo de bus de conexión 3 selección hardware Para más información, véanse las instrucciones suplementerias "H250 M40 Foundation Fieldbus" 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 14: Amortiguación Del Flotador

    El freno de corrientes parásitas se puede instalar posteriormente durante el funcionamiento del equipo sin que sea necesaria una recalibración (ver Servicio). 1 Freno de corrientes parásitas 2 Paleta de la aguja 3 Soporte 4 Cilindro de la aguja www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 15: Placa De Identificación

    • SN - Número de serie • SO - Orden / Elemento de ventas • PA - Pedido de fabricación • Vxxx - Código del configurador de productos • AC - Código de artículo 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 16: Código Descriptivo

    Ex - Equipo protegido contra explosiones 9 Versión SIL SE - salida de señal electrónica ajustada a SIL SK - alarma ajustada a SIL * las posiciones no necesarias se omiten (ninguna posición vacía) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 17: Revisión Electrónica

    (versión de firmware del módulo T 1.1.0 o superior) ER 2.2.x Complemento funcional del ER 2.1.x (en preparación): (en preparación) Compatibilidad de señal de fallo (baja) según NE43 para el módulo de salida de corriente ESK 4 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 18: Instalación

    • Evite la exposición directa prolongada al sol. • Almacene el equipo en su caja original. • La temperatura de almacenamiento admitida para los equipos estándares está comprendida entre -40...+80°C / -40...+176°F. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 19: Condiciones De Instalación

    Si es necesario, las tuberías se deben apoyar para reducir la transmisión de vibraciones al • equipo de medida. No coloque los cables de señal justo al lado de los cables de alimentación. • 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 20 Las temperaturas máxima del producto y ambiente indicadas, así como la precisión de medida, se basan en la instalación lateral de la pantalla. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 21: Pares De Apriete

    PTFE para que estén protegidos contra la corrosión. Material: 1,4571 Filtros magnéticos 1 Tipo F - conexión con brida - longitud total 100 mm 2 Tipo FS - conexión sin brida - longitud total 50 mm 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 22: Aislamiento Térmico

    El aislamiento térmico 1 puede llegar sólo hasta la parte trasera del alojamiento 2. El área de las entradas de cables 3 deben ser libremente accesibles. Figura 3-1: Aislamiento - sección transversal www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 23: Conexiones Eléctricas

    Mire la placa del fabricante del equipo para asegurarse de que el equipo se ha entregado según su pedido. Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 24: Conexión Eléctrica Indicador M40

    Los interruptores limitadores incorporados se muestran en el indicador. Conexión eléctrica de los interruptores limitadores Contacto MÍN MÁX N.º terminal Conexión a 2 hilos NAMUR Conexión a 3 hilos Conexión Reed SPST www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 25: Terminales De Conexión De Los Interruptores Limitadores

    • Ajuste las agujas de contacto 1 y 2 según el punto de alarma deseado Una vez efectuado el ajuste: fije las agujas de contacto con el tornillo de bloqueo 3. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 26 Consumo de corriente en la posición ilustrada: Contacto Tipo Corriente ≤ 1 mA MÍN. 1 NAMUR ≤ 1 mA MÍN. 2 NAMUR ≥ 3 mA MÁX. 1 NAMUR ≥ 3 mA MÁX. 2 NAMUR www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 27: Salida De Corriente Esk4

    2 Aislador de la alimentación del convertidor con aislamiento eléctrico 3 Alimentación (consulte la información del aislador de la alimentación) 4 Señal de medida 4...20 mA ® 5 Carga externa, comunicación HART 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 28: Alimentación

    Excepción para el modo multi-punto. En el modo multi-punto, se puede accionar en paralelo un ® máximo de 15 equipos con función HART , mientras sus salidas de corriente se ponen inactivas (I aprox. 4,5 mA por equipo). www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 29: Configuración

    • Compensación de la temperatura de los sensores internos • Calibración basada en la aplicación • Verosimilitud del valor de cuenta • Verosimilitud de la unidad física, el sistema y la unidad seleccionada 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 30: Entradas/Salidas Binarias Esk4-T

    B1 y B2: • NAMUR (interfaz DC de acuerdo con EN 60947-5-6) • Salida de transistor (pasiva, colector abierto) Salida binaria N.º terminal Conexión NAMUR Conexión de la salida de transistor www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 31: Valores De Conmutación

    (DIN IEC 946). PRECAUCIÓN! ¡ El límite superior de la corriente de señal no se debe sobrepasar, ya que eso puede dañar la salida de transistor. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 32: Conexión De La Entrada Binaria

    Por defecto, la entrada binaria está inactiva y se puede activar en el punto 3.6 del menú. Rango de valores Voltaje de entrada límite inferior límite superior límite inferior límite superior Terminal (7) (8) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 33: Conexión Harting Han® 7D

    7 Salida binaria B2 colector abierto (+) 7 Salida binaria B2 colector abierto (-) 6 4...20mA (+) 6 4...20mA (-) ¡ INFORMACIÓN! No se suministra la conexión Harting para el módulo ESK4-FF/PA. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 34: Conexiones A Tierra

    • Se deben apretar los prensaestopas 2. • Cubra con tapones ciegos los prensaestopas que no utilice. 1 Utilice tapones ciegos si no introduce cables 2 Apriete firmemente los prensaestopas 3 Tienda el cable con un recodo www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 35: Puesta En Marcha

    Funcionamiento ¡ INFORMACIÓN! El equipo requiere un escaso mantenimiento Respete los límites de la aplicación en lo que concierne a la temperatura del producto y la temperatura ambiental. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 36: Funcionamiento

    6 segundos). La salida de corriente regresa al modo de medida 2. INFORMACIÓN! ¡ Si durante más de 60 segundos no se pulsa el microinterruptor, el ESK4 regresa automáticamente al modo de medida 2. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 37: Elementos De Funcionamiento Esk4-T

    En este documento las llaves se representan como símbolos para describir las funciones de operación: Botón Símbolo Entrar ^ ^ ^ ^ ↑ arriba → Derecha Tabla 6-1: Teclas de funcionamiento del ESK4-T 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 38: Principios Básicos De Funcionamiento Del Esk4-T

    ↑ → ↑ ^ ^ ^ ^ Principal ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ↑ Tabla 6-3: Estructura del menú navegación www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 39: Cambiando Las Programaciones En El Menú

    10000 Instalación l/hr 1x → Acepte con → Fct 3.1 1 1 1 IDIOMA rechace con ^ 10x ↑ Fct 3.11 3x ^ ^ ^ ^ 7200 11 11 FS&UNIT l/hr 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 40: Tabla De Unidades Del Esk4-T

    La tabla que aparece más abajo contiene una descripción de los posibles mensajes de error. Símbolos 1 Error 2 Advertencia: fuera de lo especificado 3 Comprobación de funcionamiento 4 Se requiere mantenimiento. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 41 Envíe el equipo al fabricante con una COMPENSATION temperatura del indicación del error para un control. sensor del equipo se ha realizado incorrectamente o no se ha realizado. = posible error de medida 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 42 Los datos no se han Error Confirme el punto 1.6.3 del menú ESCRIBIR transferido o se han INFORMACIÓN E/S. WARNING Advertencia transferido TIMEOUT incorrectamente desde el ESK hasta el módulo totalizador www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 43: Menú Del Indicador Esk4-T

    El equipo de medida ha sido preprogramado en fábrica según el pedido del cliente. Por tanto, una sucesiva configuración por medio del menú sólo es necesaria si cambia el uso previsto del equipo. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 44: Estrucutra Del Menú

    1.3.2 Pulso / unidad 1.4 DISPLAY 1.4.1 CAUDAL, TOTALIZADOR; CAUDAL Y TOTALIZADOR; CAUDAL Y TOTALIZADOR 1, PORCENTAJE 1.4.2 ROTACIÓN 1.5 CONS. TIEMPO 1.6 REINICIO 1.6.1 TOTALIZADOR 1.6.2 ERROR 1.6.3 ESCRIBIR INFORMACIÓN E/S www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 45 2.5.3 N.º DE PEDIDO DE FABRICACIÓN 2.5.4 N.º DE SERIE DEL EQUIPO 2.6 VERSIÓN DE 2.6.1 VALOR DE CAUDAL ESK4 SOFTWARE 2.6.2 VALOR DE CAUDAL ESK4 E/S 2.7 N.º DE ETIQUETA 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 46 3.12.2 VALOR ON PARA EL CORTE DE CAUDAL BAJO 3.12.3 VALOR OFF PARA EL CORTE DE CAUDAL BAJO 3.13 CÓDIGO DE OFF, ON ENTRADA 3.14 AJUSTE BÁSICO AJUSTAR TODOS NO, AJUSTAR TODOS SÍ www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 47: Explicaciones Del Menú

    (3=4). Si se introduce un valor de histéresis de 20 L/h, la salida B1 cambia su estado binario al ajuste inicial si no se alcanza el valor de 180 L/h 4. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 48 Valor final Qmax = 1200 l/h; unidad de volumen del totalizador = litro; duración del pulso = 100 ms; Si se introduce el factor 1: 1 pulso/litro = 1200 pulsos generados en una hora al máximo caudal. Número máximo de impulsos permitido: www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 49: Visualización Permanente Del Caudal En Forma De Unidades De Caudal

    ESK4 y viceversa. Si el usuario desea asegurarse de que este proceso tiene lugar, puede efectuar otra transmisión de datos seleccionando este punto del menú y respondiendo "sí". 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 50: Comprueba La Salida De Conmutación Binaria B1 Cambiando Su Estado

    Nota: Nota: Nota: Nota: La conmutación de la tensión aplicada a la entrada B3 solamente produce una reacción si la función de B3 está activada (ver submenú 3.6). www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 51 FW. ESK4 I/O Estado de revisión del software del módulo complementario opcional ESK4-T TAG NO. xxxxxxxx Identificador del punto de medida Está compuesto de caracteres alfanuméricos. Puede contener hasta ocho dígitos. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 52: Selección Del Idioma En Que Deben Visualizarse Los Textos Del Menú

    SALIDA DE Véase FUNCIÓN B1 PULSOS La configuración se realiza en el submenú 1.3.1 (ancho de pulso) y 1.3.2 (pulso/unidad). CONTACTO B2 Contacto NC Vea CONTACT B1 NO CONTACT Vea CONTACT B1 www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 53: Calibración D/A Para El Comienzo Del Rango De Medida (4 Ma)

    "baja" de acuerdo con NE43). Nota: Nota: Nota: Nota: ® 1) Esta función no está disponible en el modo multi-punto HART 2) Esta función es compatible a partir de la Revisión Electrónica 2.2.x. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 54: La Sigla Lfc Significa L L L L Ow F F F F Low C C C C Utoff (Corte Debido A Un Caudal Bajo)

    La pantalla muestra la combinación de teclas necesaria. BASIC SETTING 3.14 Reinicia los parámetros, restituyendo el ajuste predeterminado en fábrica. Para evitar un reinicio involuntario, aparece siempre una pregunta de seguridad (que se debe responder con sí/no). www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 55: Servicio

    • Introduzca el anillo de presión en la unidad de medida. • Vuelva a colocar el equipo en la tubería. PRECAUCIÓN! ¡ Se producirá un error de medida adicional si no se ejecuta la recalibración. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 56: Instalación Sucesiva De La Amortiguación Del Flotador

    Los terminales de conexión del módulo de contacto son conectables y pueden quitarse para conectar los cables. ¡ AVISO! No dañe elemento indicador! ¡ www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 57: Sustitución - Instalación Sucesiva Del Esk4

    • Designación del punto de medida • Consulta del valor medido digital en unidades de caudal, % y mA • Funciones de prueba / ajuste • Calibración 4,00 y 20,00 mA 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 58 SERVICIO H250 M40 • Configuración de la salida de corriente con cualquier valor deseado www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 59: Disponibilidad De Recambios

    Conjunto tope del flotador; amortiguación de gas (PEEK) X253050300 Casquillo de amortiguación (14 x 10) ZrO incl. 2 anillos separadores X253053100 Casquillo de amortiguación (14 x 10) PEEK incl. 2 anillos separadores X253053200 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 60 Kit de instalación sucesiva, extensión de HT X251021000 Arrastrador del módulo (pista del perfil) X251121100 Sistema de aguja, completo X251122100 Escala graduada impresa (número de serie necesario) Bajo pedido Otros repuestos bajo pedido www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 61: Disponibilidad De Servicios

    • estén libres de tales sustancias peligrosas. • adjuntar un certificado con el equipo confirmando que es seguro para su manejo y mostrando el producto empleado. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 62: Formulario (Para Copiar) Para Acompañar A Un Equipo Devuelto

    Fecha: Firma: Sello: 7.6 Disposición ¡ PRECAUCIÓN! La disposición se debe llevar a cabo según la legislación pertinente es su país. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 63: Datos Técnicos

    La posición en la que (dependiendo del caudal) el flotador se encuentra en la unidad de medida es visualizada en una escala graduada por medio de un acoplamiento magnético. 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 64: Datos Técnicos

    Presión de operación: 0,2 bar / 2,9 psig Condiciones de instalación de acuerdo con VDI/VDE 3513 Hoja 3 ≥ 5 x DN Tramo de entrada ≥ 3 x DN Tramo de salida 1 más altas www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 65: Materiales

    -40…+120 -40…+248 inoxidable 316 Material del resorte: Hastelloy -40...+200 -40...+392 -40…+120 -40…+248 Temperaturas ambiente mínimas T con componentes eléctricos amb. Versión [°C] [°F] ESK4, ESK4-FF, ESK4-PA ESK4-T Alarmas SJ3,5-SN / I7S23,5-N 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 66 DATOS TÉCNICOS H250 M40 Versión [°C] [°F] Alarmas SC3,5-N0 / SJ3,5-S1N / SB3,5-E2 1 El contraste de la pantalla disminuye fuera del rango de temperaturas 0...60 °C / 32..140°F. www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 67 Salida de corriente a 2 hilos en 4…20 mA ESK4-T ESK4 con pantalla LCD, salidas de estado binarias, totalizador digital y salida de pulsos. ESK4-FF Interfaz FOUNDATION FIELDBUS ESK4-PA Interfaz PROFIBUS PA 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 68 Nombre del fabricante (código) KROHNE Messtechnik (69 = 45h) Nombre del modelo ESK4 (214 = 0xD6) ® Revisión protocolo HART Revisión dispositivo Capa física Categoría del equipo Transmisor sin aislamiento galvánico www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 69 Alimentación por bus Corriente nominal 16 mA error corriente 23 mA Corriente de arranque tras 10 ms < Corriente nominal Para más información, consulte las instrucciones suplementarias "H250 M40 Profibus PA" 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...

  • Página 70: Entrada Binaria

    III2G Ex ia IIC T6 Gb II2G Ex d IIC T6 Gb II3G Ex nA IIC T6 Gc II2D Ex t IIIC T70°C Db FM (EE. UU.) pendiente FM (Canadá) NEPSI pendiente www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 71: Dimensiones Y Pesos

    Conexión de abrazadera Conexión roscada roscada soldada DIN 11851 1 Acero inoxidable 1,4435 - probado EHEDG - superficies en contacto con el producto Ra ≤ 0,8 / 0,6 µm 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 72 Medidores (H250/RR /HC) con calefacción: Medidores (H250/RR /HC) con calefacción: Calefacción con conexión bridada EN 1092-1 DN15 PN40 ½" ASME B16.5 150 lb / RF Conexión tubo calefacción para Ermeto E015 PN40 www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 73 DATOS TÉCNICOS H250 M40 Presiones nominales superiores y otras conexiones bajo pedido 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 74 Reves- [mbar [psia] [mbar [psia] [mbar [psia] nominal del timiento abs.] abs.] abs.] caudalímetro DN15...DN100 PTFE PTFE 1,45 DN15...DN80 Cerámica PTFE 1,45 3,63 DN15...DN80 Cerámica TFM / 1,45 1,45 1,45 Cerámica www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 75: Rangos De Medida

    Condiciones de referencia para mediciones de gas: Las mediciones de gases se expresan en Nl/h o Nm /h: caudal volumétrico en estado normal de 0°C - 1.013 bar absoluto (DIN 1343) 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 76 Condiciones de referencia para medir gas: Condiciones de referencia para medir gas: Las medidas de gases se atribuyen a SCFM o SCFH: caudal volumétrico en estado normal 15°C - 1.013 bar absoluto (ISO 13443) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...
  • Página 77 Condiciones de referencia durante las mediciones de gas: Las mediciones de gases se atribuyen a Nl/h o Nm /h: caudal volumétrico en estado normal 0°C - 1.013 bar absoluto (DIN 1343) 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 78 Condiciones de referencia para mediciones de gas: Condiciones de referencia para mediciones de gas: Las mediciones de gases se atribuyen a SCFM o SCFH: caudal volumétrico en estado normal 15°C - 1.013 bar absoluto (ISO 13443) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 79: H250H - Posición De Instalación Horizontal

    Condiciones de referencia para mediciones de gas: Las medidas de caudal correspondientes a los gases se atribuyen a Nl/h o Nm /h: caudal volumétrico en estado normal 0°C - 1.013 bar absoluto (DIN 1343) 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 80 Condiciones de referencia para mediciones de gas: Las medidas de caudal correspondientes a los gases se atribuyen a SCFM o SCFH: caudal volumétrico en estado normal 15°C - 1.013 bar absoluto (ISO 13443) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 81: H250H - Posición De Instalación Vertical

    Condiciones de referencia para mediciones de gas: Las medidas de caudal correspondientes a los gases se atribuyen a Nl/h o Nm /h: caudal volumétrico en estado normal 0°C - 1.013 bar absoluto (DIN 1343) 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
  • Página 82 Condiciones de referencia para mediciones de gas: Las medidas de caudal correspondientes a los gases se atribuyen a SCFM o SCFH: caudal volumétrico en estado normal 15°C - 1.013 bar absoluto (ISO 13443) www.krohne.com 09/2014 - 4002389801 MA H250 M40 R02 es...

  • Página 83: Notas

    NOTAS H250 M40 09/2014 - 4002389801 MA H250 M40 R02 es www.krohne.com...
