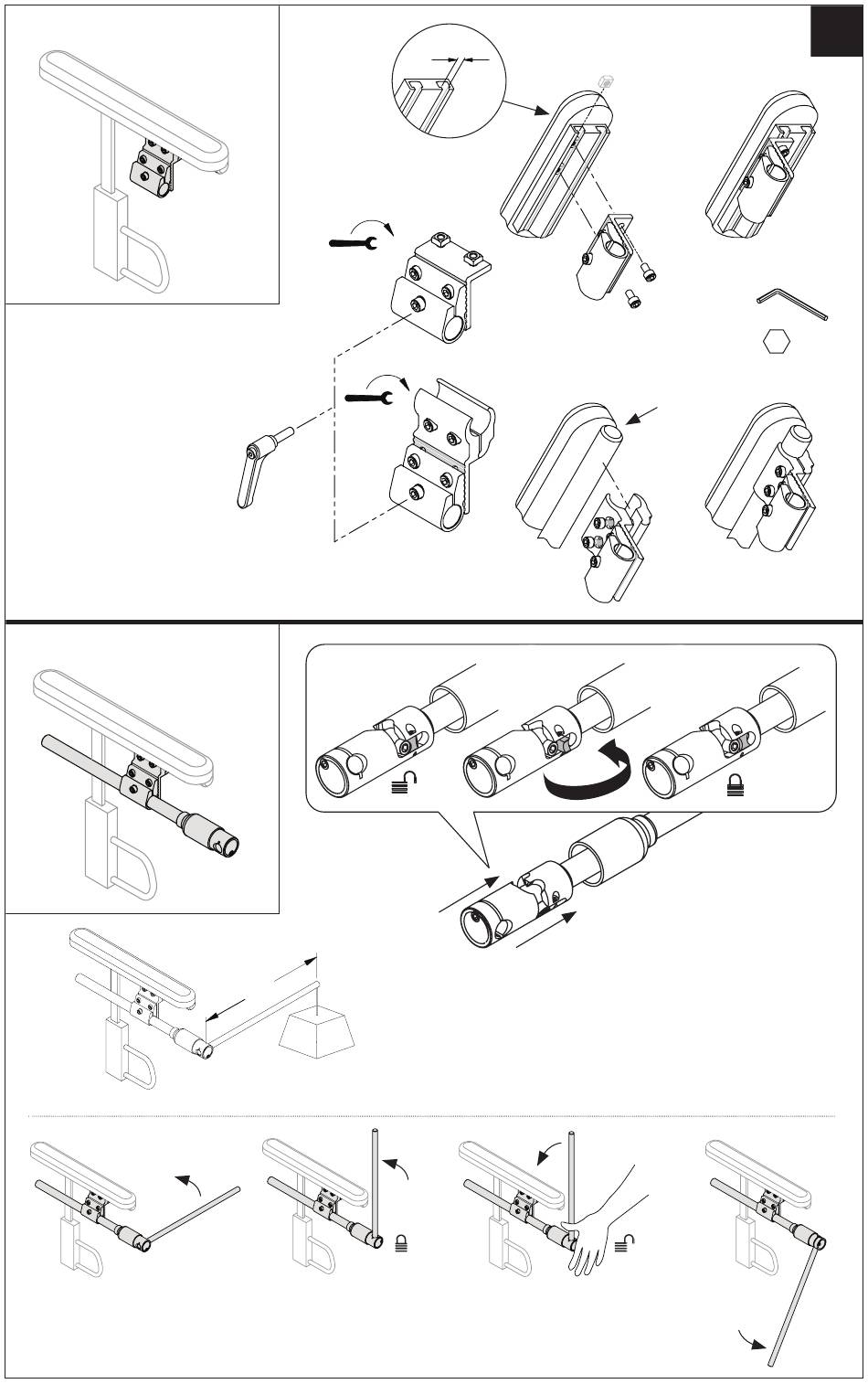

КРЕПЕЖНЫЙ ЗАЖИМ ДЛЯ
ДЖОЙСТИКА
Driving Position
0°
Крепежные зажимы для
джойстика могут быть
установлены с правой или с
левой стороны. Прикрепите
зажим к подлокотнику.
Поместите зажим как можно
дальше вперед и затяните.
Press end to unloc
ВРАЩАЮЩИЙСЯ
СТЕРЖЕНЬ TRI-LOCK
TRI-LOCK
Положение привода 0˚
Driving Position
0°
Driving Position
0°
Макс. 15 Н·м
(132 фунт-силы-
дюйм)
Макс. 15 Н·м
(132 фунт-
силы-дюйм)
Art.
FA171
k
™
35 см
(14 дюймов)
Макс. 13,6 кг
(30 фунтов)
Вертикальное положение
Vertical
Vertical
6 мм
10 мм
PC010
Vertical
PC011
Вращающийся стержень Tri-Lock совместим с
правосторонним или левосторонним креплением.
Поверните стержень в крепежном зажиме, чтобы
MIDLINE ARM
убедиться в правильности положений вращения.
Driving Position
Флип-стоп позволяет менять положение из разблокированного
0°
в заблокированное. Горизонтальное положение при 0°
Driving Position
0°
блокируется. Нажмите на край, чтобы разблокировать.
Нажмите на край, чтобы
Press end to unloc
разблокировать.
Press end to unloc
5 мм
Ø 22 мм
k
Полное
вращение
k
ru
Full rotation
Vertical
Vertical
