INSTALACIÓN
3

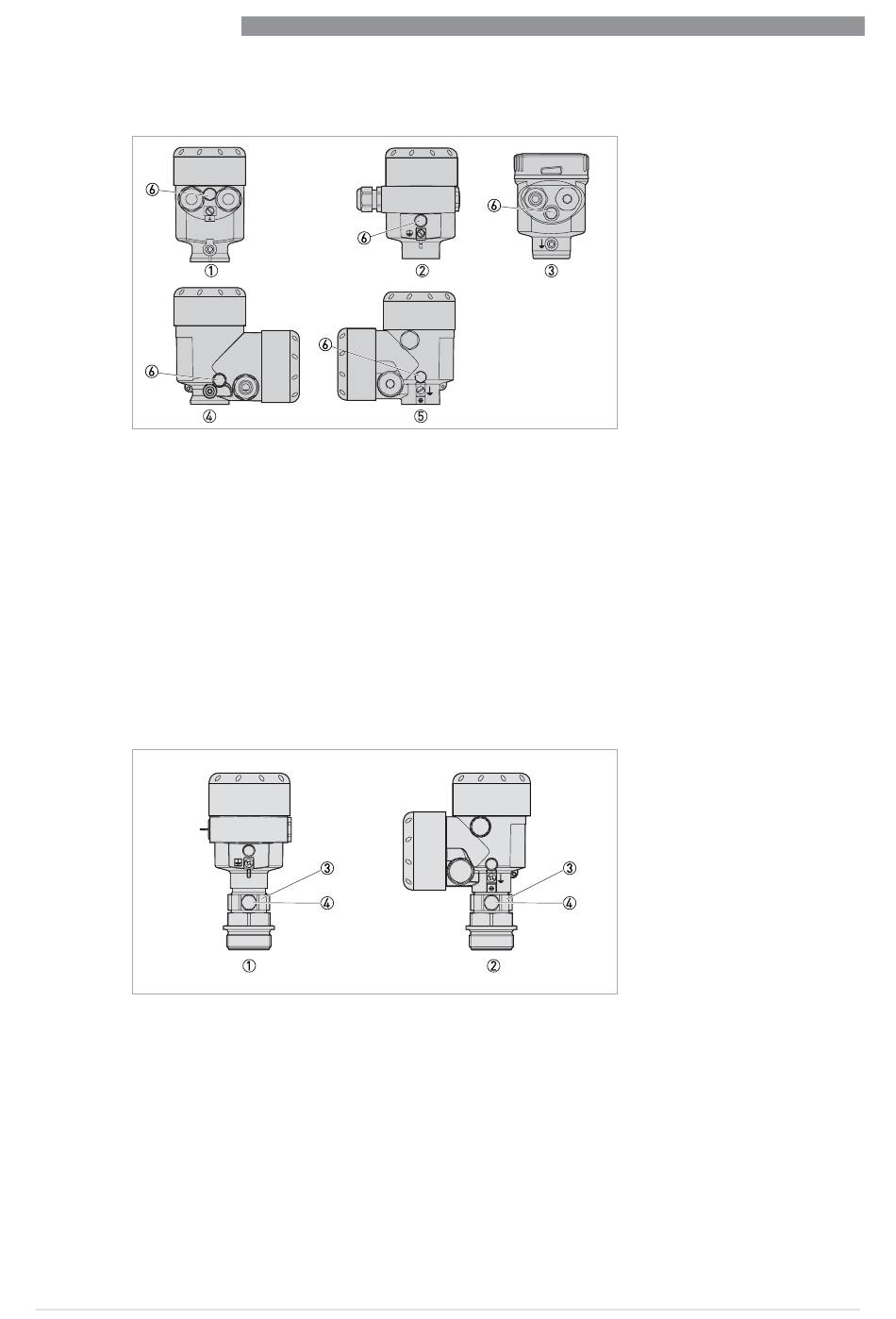

Figura 3-3: Ventilación en las versiones no Ex, Ex ia y Ex d ia
1 Alojamiento de cámara simple, plástico, acero inoxidable (fundición de precisión)
2 Alojamiento de cámara simple, aluminio
3 Alojamiento de cámara simple, acero inoxidable electropulido
4 Alojamiento de cámara doble, plástico
5 Alojamiento de cámara doble, aluminio
6 Elemento filtrante
Los siguientes equipos tienen un tapón ciego en lugar de un elemento filtrante:
• Equipos pertenecientes a la categoría de protección IP 66 / IP 68 (1 bar) - ventilación
mediante tubo capilar en cable no desmontable.
• Equipos con presión absoluta
Equipos en versión Ex d
Figura 3-4: Ventilación del alojamiento Ex
1 Alojamiento de cámara simple, fundición de precisión de aluminio y acero inoxidable
2 Alojamiento de cámara doble, fundición de precisión de aluminio y acero inoxidable
3 Anillo de metal giratorio
4 Elemento filtrante
El elemento filtrante está integrado en el conjunto del sensor por medio de un anillo de metal
giratorio. Alinee el anillo de metal hacia abajo para proteger mejor el elemento filtrante de los
depósitos. Los equipos con presión absoluta tienen un tapón ciego en lugar de un elemento
filtrante.
