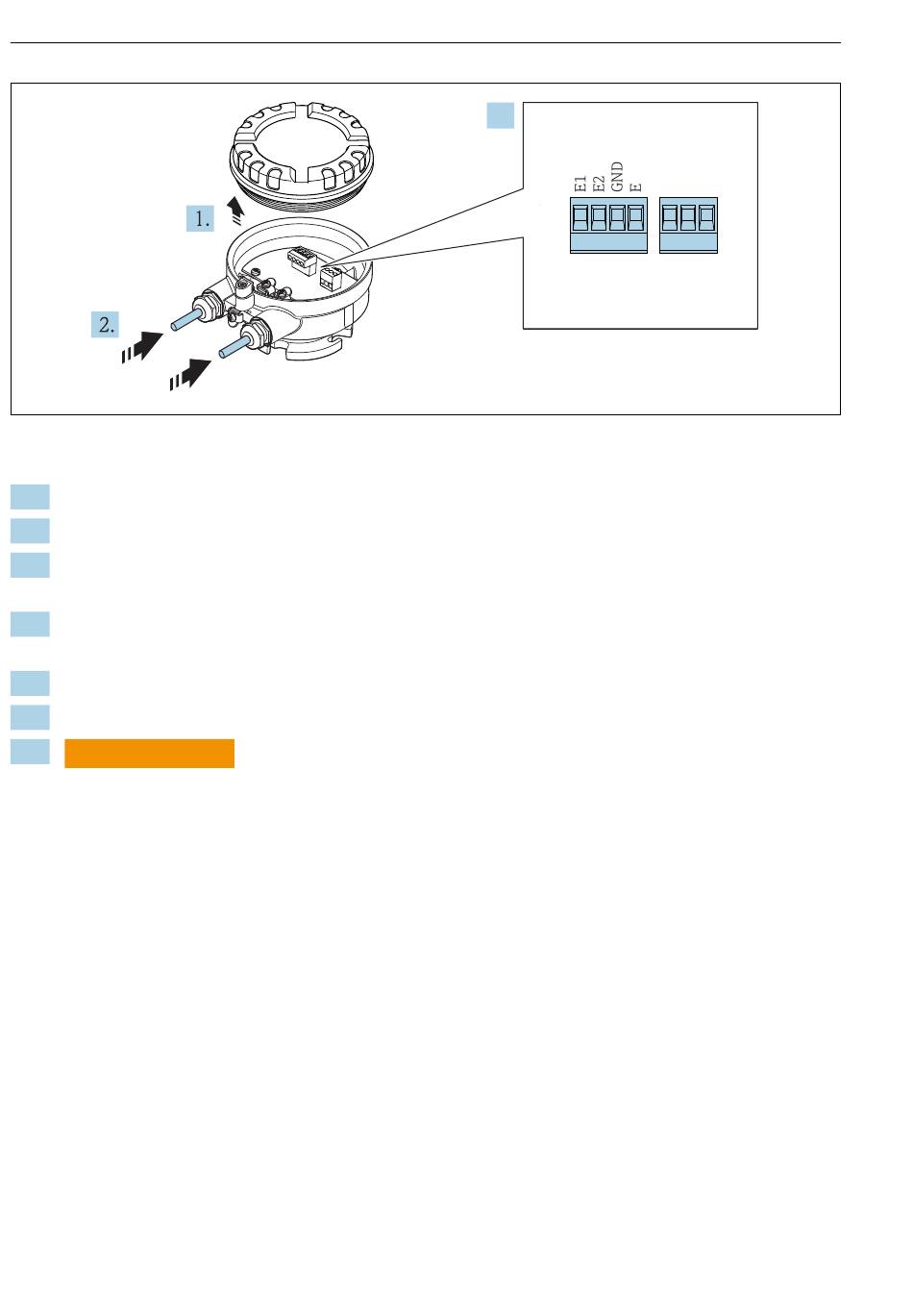

Conexión eléctrica
 3 Sensor: módulo de conexiones
1. Afloje el tornillo de bloqueo de la tapa de la caja.
2. Desenrosque y levante la tapa de la caja.
3. Pase el cable por la entrada de cables. Para asegurar la estanqueidad, no extraiga el
anillo obturador de la entrada de cables.
4. Pele los extremos del cable. Si es un cable trenzado, dótelo de terminales de empalme
→  22.
5. Conecte el cable conforme a la asignación de terminales .
6. Apriete firmemente los prensaestopas.
7.
ADVERTENCIA
L
Incumplimiento del grado de protección de la caja debido a su sellado insuficiente
‣
No utilice ningún lubricante para enroscar el tornillo. Las roscas de la tapa ya están
recubiertas de un lubricante seco.
Invierta los pasos del procedimiento para ensamblar de nuevo el sensor.
Promag L y W
26
Caudalímetro Proline 400
3.
5 7 4 37 42 41
