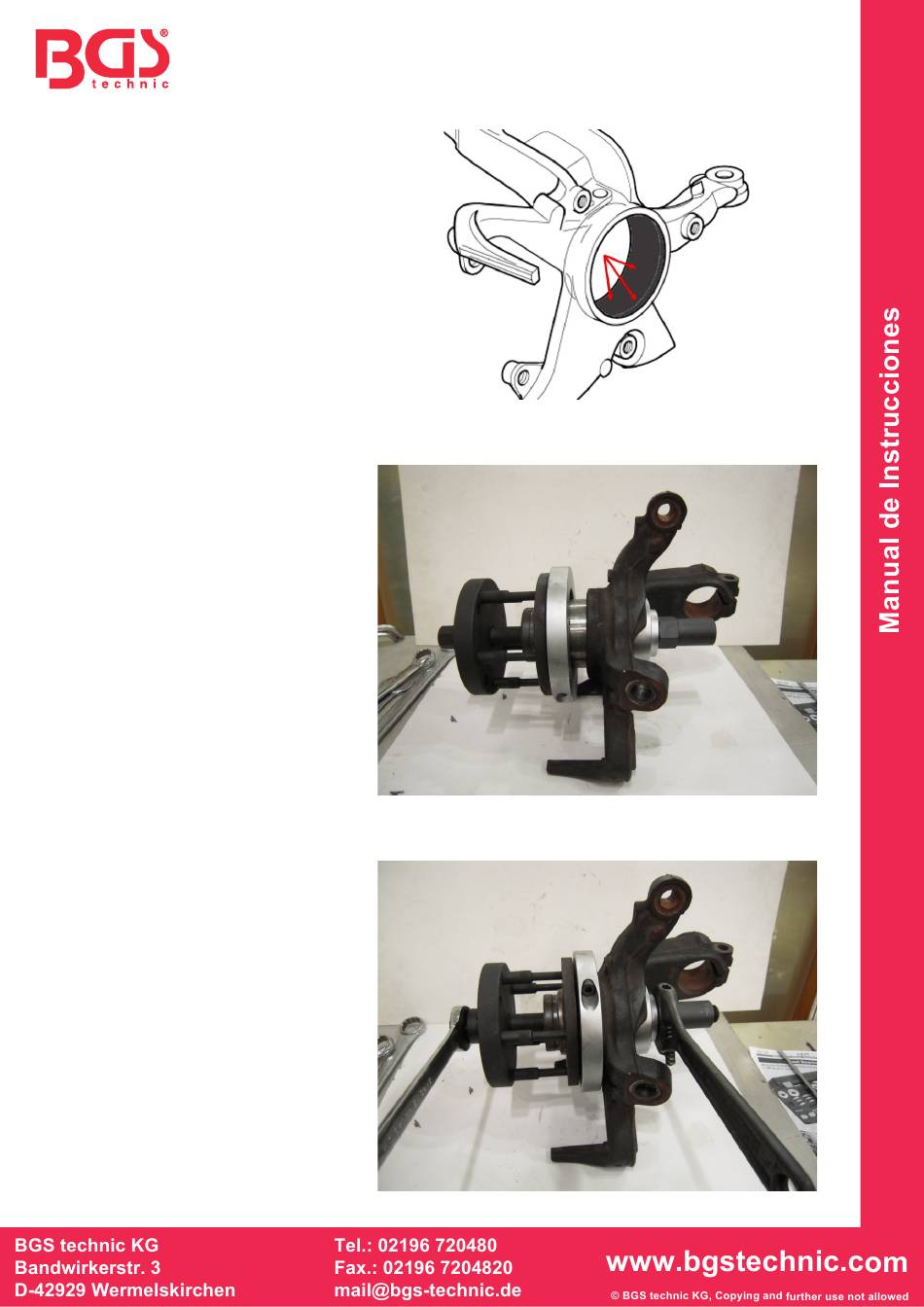

MONTAR LA NUEVA UNIDAD DE COJINETE
ATENCIÓN Previamente al montaje
de los nuevos cojinetes de buje,
deberá limpiarse la superficie de
contacto de la carcasa de los
cojinetes.
1. Fijar los casquillos de montaje
(5) con los tornillos (9) en la
nueva unidad de cubo del
cojinete.
2. Colocar la nueva unidad de cubo
del cojinete sobre la placa de
presión (2) de manera que los
pernos de presión (3)
premontados se sitúen sobre las
perforaciones del cubo de las
rueda a través de los casquillos
de montaje (5).
3. Sujete la pieza de presión de
montaje (6) en el lado del eje de
transmisión y guíe el husillo (1)
con la placa de presión acoplada
(2) y la nueva unidad de cubo
del cojinete desde la parte
delantera a través del
rodamiento giratorio y la pieza
de presión de montaje (6).
4. Inserte el cojinete con el husillo
de presión (1) y la tuerca del
husillo (7).
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
6
e
s
s
a r t S
h
c
s
m
e
R
Fig.8
Fig.9
Fig.10
