Toro Greensmaster 3000 Serie Manual Del Operador

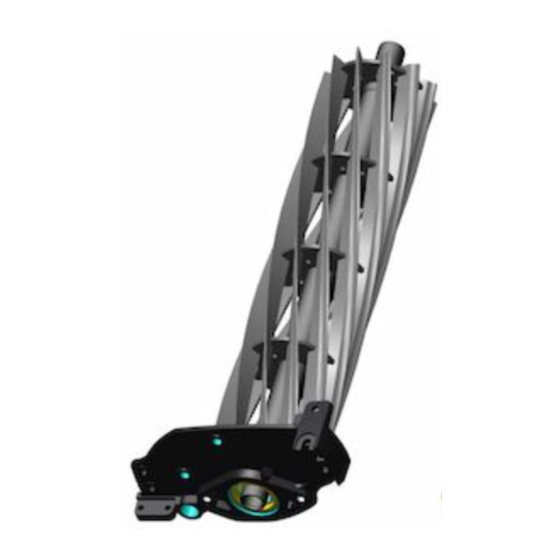

Cortacésped de molinete dpa de 8, 11 y 14 cuchillas
Ocultar thumbs
Ver también para Greensmaster 3000 Serie:
- Manual del operador (16 páginas) ,
- Instrucciones de instalación (16 páginas) ,
- Manual del operador (16 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya
a www.Toro.com.
Cortacésped de molinete DPA de
8, 11 y 14 cuchillas
Greensmaster
Nº de modelo 04610—Nº de serie 311000001 y superiores
Nº de modelo 04611—Nº de serie 311000001 y superiores
Nº de modelo 04616—Nº de serie 311000001 y superiores
Form No. 3367-434 Rev B
®
Serie 3000
Traducción del original (ES)
Publicidad
Tabla de contenido
Manuales relacionados para Toro Greensmaster 3000 Serie
Resumen de contenidos para Toro Greensmaster 3000 Serie
- Página 1 Nº de modelo 04611—Nº de serie 311000001 y superiores Nº de modelo 04616—Nº de serie 311000001 y superiores Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya Traducción del original (ES) a www.Toro.com.
-
Página 2: Tabla De Contenido
Introducción ..............2 Servicio Técnico Autorizado o con Asistencia al Cliente Seguridad ..............3 Toro, y tenga a mano los números de modelo y serie Pegatinas de seguridad e instrucciones....4 de su producto. Figura 1 identifica la ubicación de los Montaje ............... -
Página 3: Seguridad
No permita que de Toro, para que su Toro sea todo TORO. No la unidad de tracción o las unidades de corte sean utilice nunca piezas de recambio y accesorios utilizadas por adultos salvo que hayan recibido una "genéricos"... -
Página 4: Pegatinas De Seguridad E Instrucciones
Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. 104-7729 1. Advertencia – lea 2. -
Página 5: Montaje
Montaje Documentación y piezas adicionales Descripción Cant. Espárrago con bola Montar en el rodillo Manual del operador Leer antes de instalar y utilizar la unidad de corte. Catálogo de piezas Utilizar para citar números de pieza Certificado de cumplimiento Instalación del rodillo delantero No se necesitan piezas Procedimiento... -
Página 6: Uso Del Soporte De La Unidad De Corte
Uso del soporte de la unidad de corte No se necesitan piezas Procedimiento Cuando sea necesario inclinar la unidad de corte para tener acceso a la contracuchilla/el molinete, apoye la parte trasera de la unidad de corte para asegurarse de que las tuercas de los tornillos de ajuste de la barra de asiento no estén apoyadas en la superficie de trabajo (Figura 6). -
Página 7: Ajuste De La Contracuchilla Contra El Molinete
Figura 9 Figura 7 1. Anilla a presión 2. Acoplamiento de tracción 1. Contrapeso 5. Aplique grasa al diámetro interno del acoplamiento de tracción. Instale el acoplamiento de tracción en el 2. En el extremo derecho de la unidad de corte, retire extremo izquierdo del tubo del molinete de la unidad el tapón de plástico del alojamiento del cojinete de corte con una anilla a presión (Figura 9). -
Página 8: Ajuste Del Rodillo Trasero
(consulte el Manual de 2. Incline el cortacésped hacia atrás para tener acceso a afilado de molinetes de Toro). la contracuchilla y el molinete. Importante: Asegúrese de que las tuercas de los extremos de los tornillos de ajuste de la barra de asiento no están apoyadas en la superficie de... -
Página 9: Ajuste De La Altura De Corte
Figura 13 1. Espaciador 3. Brida de montaje de la chapa lateral 2. Soporte del rodillo Figura 14 1. Tornillos de caperuza de la chapa lateral 2. Ajuste el rodillo trasero de la siguiente manera: • Eleve la parte trasera de la unidad de corte y Importante: Cuando sea necesario inclinar coloque un bloque debajo de la contracuchilla. - Página 10 Figura 17 1. Barra de ajuste 4. Gire el tornillo de ajuste hasta que el rodillo entre Figura 15 en contacto con la barra de ajuste. Ajuste ambos 1. Brazo de altura de corte 3. Tornillo de ajuste extremos del rodillo hasta que el rodillo esté paralelo 2.
-
Página 11: Ajuste De La Barra De Recortes
Ajuste de la barra de recortes No se necesitan piezas Procedimiento Ajuste la barra de recortes para que los recortes salgan limpiamente de la zona del molinete: 1. Afloje los tornillos que fijan la barra superior (Figura 18) a la unidad de corte. Figura 18 1. -
Página 12: El Producto
8 cuchillas – 28 kg, 11 cuchillas – 29 kg, 14 cuchillas –(30 kg Accesorios Está disponible una selección de accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Distribuidor Autorizado Toro o visite www.Toro.com para obtener una lista de... -
Página 13: Operación
Operación tiempo de uso, quedarán romos. Si se mantiene un contacto excesivo, el desgaste de contracuchilla/molinete será acelerado, puede Nota: Los lados derecho e izquierdo de la máquina se haber un desgaste desigual, y la calidad de determinan desde la posición normal del operador. corte puede verse afectada negativamente. -
Página 14: Mantenimiento
Mantenimiento Nota: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador. Mantenimiento de la barra de asiento Cómo retirar la barra de asiento 1. Gire el tornillo de ajuste de la barra de asiento, en el sentido contrario a las agujas del reloj, para alejar la Figura 21 contracuchilla del molinete (Figura 19). -
Página 15: Autoafilado Del Molinete
