Toro 30092 Manual Del Operador

Toro 30092 Manual Del Operador

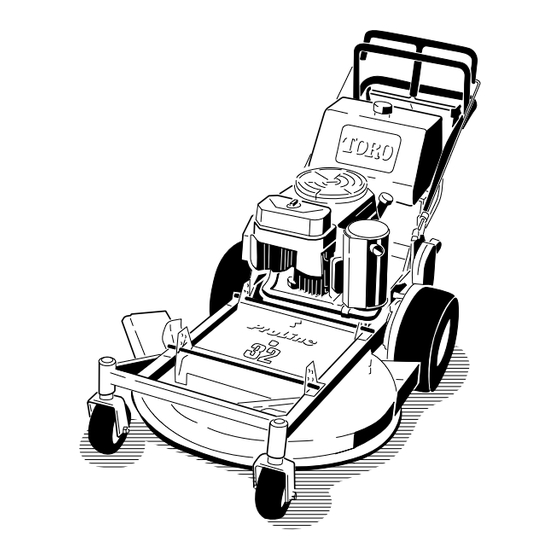

Plataforma flotante, t-bar, transmisión de engranajes con unidad de corte de 32 pulgadas
Ocultar thumbs Ver también para 30092:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya
a www.Toro.com.
Cortacésped comercial dirigido
Plataforma flotante, T-Bar, transmisión
de engranajes con unidad de corte de 32
pulgadas.
Nº de modelo 30092—Nº de serie 290000001 y superiores
Form No. 3361-908 Rev A
Traducción del original (ES)

Publicidad

Tabla de contenido
loading

Manuales relacionados para Toro 30092

Resumen de contenidos para Toro 30092

  • Página 1 32 pulgadas. Nº de modelo 30092—Nº de serie 290000001 y superiores Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya Traducción del original (ES)

  • Página 2: Tabla De Contenido

    Servicio Técnico Autorizado o con Asistencia al Cliente Contenido Toro, y tenga a mano los números de modelo y serie de su producto. Figura 1 identifica la ubicación de los números de modelo y serie en el producto. Escriba los Introducción ..............
  • Página 3 2 Instalación del depósito de combustible.... 11 Mantenimiento de los frenos....... 35 3 Comprobación y ajuste de la chapa de la Mantenimiento de las correas........36 palanca de cambios......... 11 Inspección de las correas ........36 4 Instalación de las varillas de control ....12 Cambio de la correa de tracción ......

  • Página 4: Seguridad

    Seguridad juguetes y alambres, que puedan ser arrojados por la máquina. Nota: La adición de accesorios de otros fabricantes • Extreme las precauciones cuando maneje gasolina y que no cumplan la certificación del American National otros combustibles. Son inflamables y sus vapores Standards Institute hará...

  • Página 5: Mantenimiento Y Almacenamiento

    • Utilice solamente accesorios homologados por Toro. La garantía puede quedar anulada si se utilizan • Aparque la máquina en una superficie nivelada. accesorios no autorizados. Ponga el freno de estacionamiento. No permita jamás que la máquina sea revisada o reparada por...

  • Página 6: Operación En Pendientes

    de cualquier objeto en alto (por ejemplo, ramas, portales, cables eléctricos) y no entre en contacto con ellos. Operación en pendientes Todas las pendientes y cuestas necesitan un cuidado especial. Si usted no se siente con confianza en una pendiente, no la siegue. •...

  • Página 7: Diagrama De Pendientes

    Diagrama de pendientes...

  • Página 8: Pegatinas De Seguridad E Instrucciones

    Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. 66-6380 52-2010 67-5360 54-0910 68-8340 REVERSE TRACTION DRIVE 82-2280...
  • Página 9 98-3256 98-0776 98-4387 1. Advertencia – lleve protección auditiva. 105-0884 106-0699 110-4971 1. Motor – parar 2. Motor – arrancar 3. Engrane el accesorio y tire del mando de la toma de fuerza (PTO) para engranar la cuchilla.

  • Página 10: Montaje

    Montaje Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento Descripción Cant. Conjunto del manillar Perno con arandela prensada, (3/8 x 1 pulgada) Instale el conjunto del manillar. Tuerca con arandela prensada, (3/8 pulgada) Depósito de combustible con espárragos instalados Perno, (5/16 x 7/8 pulg.) Contratuerca, (5/16 pulgada)

  • Página 11: Instalación Del Depósito De Combustible

    pulgada), muelles y contratuercas (5/16 pulgada) (Figura 4). Nota: Apriete del todo el lado izquierdo del depósito de combustible, luego desenrosque la contratuerca una vuelta completa. Esto permitirá que funcione el muelle. Figura 3 1. Manillar superior 5. Taladro de montaje superior 2.

  • Página 12: Comprobación Y Ajuste De La Chapa De La Palanca De Cambios

    Comprobación y ajuste de la chapa de la palanca de cambios No se necesitan piezas Procedimiento 1. Ponga la palanca en segunda velocidad y verifique la alineación de la palanca en la ranura de la chapa de la palanca de cambios. Debe haber la misma holgura por encima y por debajo de la palanca (Figura 6).
  • Página 13 25 a 32 mm (1 a 1-1/4 pulg.) aproximadamente (Figura 10). Nota: La barra de control superior y la barra fija debe quedar paralelas entre sí cuando la barra de control superior está en las posiciones de engranado, marcha, punto muerto o freno. 5.

  • Página 14: Lectura Del Manual Y Visualización Del Material De Formación

    • Lea el Manual del operador. • Vea el material de formación. • Rellene la tarjeta de registro y envíela o regístrese en Figura 11 línea, en www.Toro.com. 1. Conducto de descarga 4. Depósito de gasolina • Utilice el manguito de vaciado del aceite cuando lateral 2.
  • Página 15 Barra de control superior Mueva la palanca a la posición deseada y empuje hacia adelante la barra de control superior para engranar la tracción y tire de ella hacia atrás para frenar el movimiento hacia adelante. Tire hacia atrás del lado derecho de la barra de control superior para hacerla girar a la derecha y del lado izquierdo, para hacerla girar a la izquierda.

  • Página 16: Operación

    Operación En determinadas condiciones durante el Cómo añadir combustible repostaje, puede tener lugar una descarga de electricidad estática, produciendo una chispa Utilice gasolina normal sin plomo adecuada para que puede prender los vapores de la gasolina. automóviles (de 85 octanos como mínimo). Se puede Un incendio o una explosión provocados por la utilizar gasolina normal con plomo si la gasolina normal gasolina puede causarle quemaduras a usted y...

  • Página 17: Cómo Llenar El Depósito De Combustible

    • Mantiene la gasolina fresca durante un período Se recomienda el uso de equipos de protección para los de almacenamiento de 90 días o menos. Para un ojos, los oídos, los pies y la cabeza. almacenamiento más largo, se recomienda drenar el depósito de combustible.

  • Página 18: Liberación Del Freno De Estacionamiento

    extendida, porque la cuerda puede romperse o puede dañarse el conjunto de retroceso. 5. Mueva la palanca del estárter a la posición de desconectado. Cómo parar el motor 1. Mueva la palanca del acelerador a la posición Lento (Figura 15). 2.

  • Página 19: Cómo Engranar Las Cuchillas Del Cortacésped (Pto)

    Cómo engranar las cuchillas del El sistema de interruptores de cortacésped (PTO) seguridad 1. Suelte la barra de control superior para parar la máquina (Figura 16). 2. Para engranar la cuchilla, apriete la barra de control Si los interruptores de seguridad son de las cuchillas contra la barra de control superior desconectados o están dañados, la máquina (Figura 16).

  • Página 20: Conducción Hacia Adelante Y Hacia Atrás

    Conducción hacia atrás 4. Suelte la barra de control de la cuchilla. Las cuchillas deben dejar de girar. 1. Para ir hacia atrás, mueva la palanca de cambio a marcha atrás. 5. Con el motor en marcha, tire hacia arriba del mando de control de las cuchillas (PTO), y suéltelo sin 2.

  • Página 21: Conducción En Marcha Atrás Para Subir Un Bordillo

    Los niños u otras personas podrían resultar lesionados si mueven o intentan operar la máquina mientras está desatendida. Retire siempre la llave de contacto y ponga el freno de estacionamiento cuando deje la máquina sin supervisión, aunque sea por unos pocos minutos.

  • Página 22: Ajuste De La Altura De Corte

    Sin el deflector de hierba, la tapa de descarga o el recogedor completo adecuadamente montado, usted y otras personas están expuestos a contacto con las cuchillas y a residuos lanzados al aire. El contacto con las cuchillas del cortacésped en rotación y con los residuos lanzados al aire causará...

  • Página 23: Uso De La Descarga Lateral

    prensada en los taladros de montaje. Apriete todos los pernos con arandela prensada. 5. Enrosque el acoplamiento hacia arriba o hacia abajo en la varilla hasta obtener el ajuste correcto, e instale el acoplamiento en el soporte con pasador, arandela y pasador de horquilla.
  • Página 24 Si una cuchilla está desgastada o deteriorada, sustitúyala que avanza el verano, la velocidad de crecimiento de inmediatamente por una cuchilla nueva genuina Toro. la hierba decrece, por ello debe cortarse con menor frecuencia. Si no puede cortar la hierba durante un período prolongado, corte primero con una altura de...

  • Página 25: Mantenimiento

    Mantenimiento Nota: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador. Calendario recomendado de mantenimiento Intervalo de manteni- Procedimiento de mantenimiento miento y servicio Después de las primeras • Cambie el aceite del motor. 8 horas •...

  • Página 26: Lubrique Los Cojinetes De Las Ruedas

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. 3. Limpie con un trapo los puntos de engrase. Asegúrese de rascar cualquier pintura que hubiera sobre los puntos de engrase.

  • Página 27: Mantenimiento Del Motor

    Mantenimiento del motor Mantenimiento del limpiador de aire Intervalo de servicio/Especificación Intervalo de mantenimiento: Cada 25 horas—Limpie el elemento de gomaespuma del limpiador de aire. Cada 50 horas—Compruebe el elemento de papel del limpiador de aire. Cada 200 horas/Cada año (lo que ocurra primero)—Cambie el elemento de papel del limpiador de aire.

  • Página 28: Mantenimiento Del Aceite De Motor

    Verificación del nivel de aceite del el conjunto completo del limpiador de aire, con elementos de gomaespuma y papel. motor 1. Aparque la máquina en una superficie nivelada. 1. Deslice cuidadosamente el filtro de gomaespuma sobre el filtro de papel (Figura 24). 2.

  • Página 29: Cómo Cambiar El Filtro De Aceite

    6. Coloque un recipiente debajo del tubo de vaciado. Gire la válvula de vaciado para que se drene el aceite (Figura 27). 7. Cuando el aceite se haya drenado completamente, cierre la válvula de vaciado. 8. Retire el tubo de vaciado (Figura 27). Nota: Elimine el aceite usado en un centro de reciclaje.

  • Página 30: Instalación De Las Bujías

    Instalación de las bujías 3. Desconecte los cables de las bujías (Figura 29). 1. Instale las bujías y la arandela de metal. Compruebe que la distancia entre los electrodos es correcta. 2. Apriete la bujía a 22 Nm (16 pies-libra). 3.

  • Página 31: Mantenimiento Del Sistema De Combustible

    Mantenimiento del sistema de combustible Mantenimiento del depósito de combustible En ciertas condiciones la gasolina es extremadamente inflamable y altamente explosiva. Un incendio o una explosión Figura 31 provocados por la gasolina puede causarle 1. Válvula de cierre de 2. Brida quemaduras a usted y a otras personas así...

  • Página 32: Mantenimiento Del Sistema Eléctrico

    Mantenimiento del 4. Desmonte el filtro de los tubos de combustible. 5. Instale un filtro nuevo y acerque las abrazaderas al sistema eléctrico filtro. 6. Abra la válvula de cierre de combustible del depósito Revisión del fusible de combustible (Figura 31). 7.

  • Página 33: Mantenimiento Del Sistema De Transmisión

    Mantenimiento del 4. Tire de la horquilla para retirarla del tubo de montaje, dejando el o los espaciador(es) y la(s) arandela(s) de sistema de transmisión empuje en la parte inferior de la horquilla. Recuerde la ubicación de los espaciadores y las arandelas de empuje en cada horquilla con el fin Comprobación de la presión de asegurar su reinstalación correcta y mantener la...

  • Página 34: Mantenimiento De Las Ruedas Giratorias Y Los Cojinetes

    8. Utilice un martillo y una chapa plana para introducir 3. Retire el otro casquillo del cubo de la rueda y limpie con cuidado los casquillos nuevos en el tubo de la grasa y la suciedad del cubo de la rueda (Figura 37). montaje.

  • Página 35: Mantenimiento Del Sistema De Refrigeración

    Mantenimiento del Mantenimiento de los sistema de refrigeración frenos Mantenimiento de los frenos Limpieza de la rejilla de la entrada de aire Intervalo de mantenimiento: Cada vez que se utilice o diariamente—Compruebe los frenos. Intervalo de mantenimiento: Cada vez que se utilice Compruebe los frenos tanto en una superficie llana o diariamente como en una pendiente.

  • Página 36: Mantenimiento De Las Correas

    Mantenimiento de las 5. Para ajustar el freno, retire el pasador de horquilla y la arandela de la palanca de freno y el muñón correas (Figura 39). Inspección de las correas Intervalo de mantenimiento: Cada 50 horas—Inspeccione la correa de transmisión de tracción.

  • Página 37: Cómo Cambiar La Correa De La Transmisión

    5. Coloque el tornillo de caperuza que fija los soportes 11. Enganche el retén del embrague al embrague y de la polea tensora al bastidor trasero (Figura 40). fíjelo al bastidor con el perno de montaje del motor (Figura 41). 6.

  • Página 38: Mantenimiento De La Plataforma Del Cortacésped

    Mantenimiento de la correa de transmisión desgastada de las poleas (Figura 43). la plataforma del cortacésped Mantenimiento de las cuchillas de corte Para garantizar una calidad de corte superior, mantenga afiladas las cuchillas. Para que el afilado y la sustitución sean más cómodos, puede desear tener un stock de Figura 43 cuchillas de repuesto.

  • Página 39: Cómo Retirar La Cuchilla

    Toro. Las cuchillas de repuesto de otros fabricantes pueden hacer que se Verificación de la rectilinealidad de las incumplan las normas de seguridad.

  • Página 40: Cómo Instalar La Cuchilla

    4. Compruebe que las cuchillas no están dobladas; consulte Verificación de la rectilinealidad de las cuchillas. 5. Ajuste la altura de corte a la posición de 64 mm (2-1/2 pulg.); consulte Ajuste de la altura de corte. 6. Asegúrese de que las varillas de soporte del Figura 47 cortacésped descansan sobre los tacos de 1.

  • Página 41: Verificación De Las Medidas Laterales De La Plataforma

    giratoria. Mueva la(s) arandela(s) de empuje desde la parte superior del tubo de montaje del bastidor hasta la parte inferior del mismo para elevar el lado correspondiente del cortacésped. Mueva la(s) arandela(s) de empuje desde la parte inferior del tubo de montaje del bastidor hasta la parte superior del mismo para bajar el lado correspondiente del cortacésped (Figura 50).

  • Página 42: Cambio Del Deflector De Hierba

    mantener el deflector de hierba en la posición de abatido. Levante el deflector para verificar que baja a la posición de totalmente abatido. Figura 53 1. Muelle 4. Pivote delantero del Figura 52 deflector 1. Deflector de hierba 5. Perno, (5/16 x 2-1/4 pulg.) 2.

  • Página 43: Almacenamiento

    Almacenamiento soperas de aceite de motor en el agujero de la bujía. Ahora, utilice el motor de arranque para hacer girar el motor y distribuir el aceite dentro del cilindro. Instale Limpieza y almacenamiento la(s) bujía(s). No instale los cables en la(s) bujía(s). 1.

  • Página 44: Solución De Problemas

    Solución de problemas Problema Posible causa Acción correctora El motor no arranca, le cuesta arrancar, o 1. El depósito de combustible está vacío. 1. Llene el depósito de gasolina. no sigue funcionando. 2. El estárter no está cerrado. 2. Mueva la palanca del estárter a la posición Estárter.
  • Página 45 Problema Posible causa Acción correctora Vibraciones anormales. 1. La(s) cuchilla(s) de corte está(n) 1. Instale cuchilla(s) nueva(s). doblada(s) o desequilibrada(s). 2. El perno de montaje de la cuchilla está 2. Apriete el perno de montaje de la suelto. cuchilla. 3. Los pernos de montaje del motor están 3.

  • Página 46: Esquemas

    Esquemas Esquema eléctrico (Rev. -)
  • Página 47 Notas:...

  • Página 48: La Garantía Toro De Cobertura Total

    Si por cualquier razón usted no está satisfecho con el servicio ofrecido por su Distribuidor, o si tiene difi cultad en obtener información sobre la garantía, póngase en contacto con el importador Toro. Si fallan todos los demás recursos, puede ponerse en contacto con nosotros en la Toro Warranty Company.
