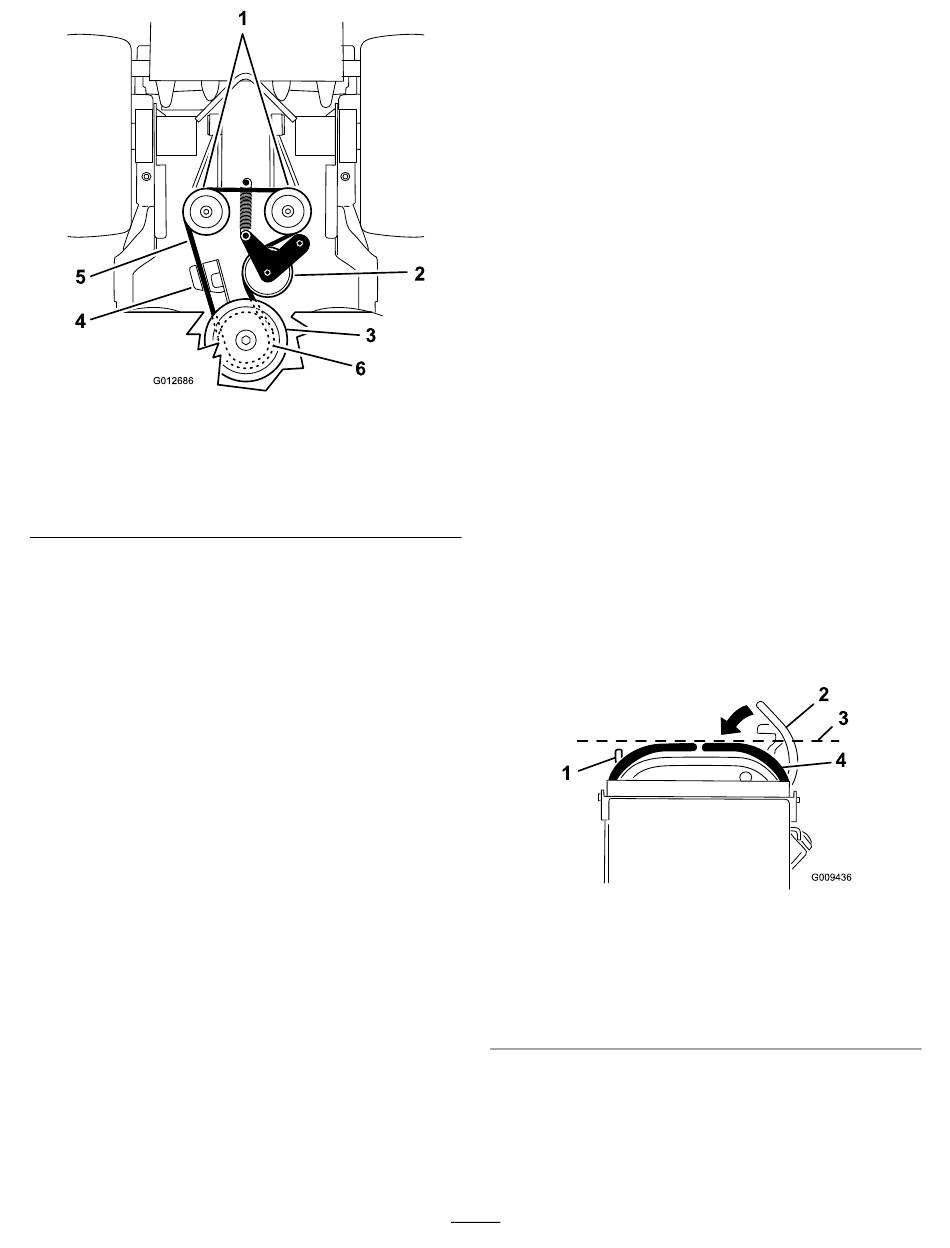

Figura 67
1. Bombas hidráulicas
2. Polea tensora
3. Polea del embrague
8. Baje la máquina a la posición de uso. Consulte
Pre-mantenimiento, al principio de la sección de
Mantenimiento.
9. Instale la correa del cortacésped en el embrague
(carcasas de corte de 36 pulgadas) o instale la correa
izquierda del cortacésped en el embrague (carcasas
de corte de 40 pulgadas). Consulte Sustitución de las
correas de la carcasa de corte.
4. Tirante del embrague
5. Correa de transmisión de
la bomba
6. Polea de transmisión de la
bomba
Mantenimiento del
sistema de control
Ajuste de la posición de
las palancas de control de
movimiento
Ajuste de la palanca de control de
movimiento derecha
Si las palancas de control de movimiento no queden
alineadas horizontalmente, ajuste la palanca de control
de movimiento de la derecha.
Nota: Ajuste la alineación horizontal antes de ajustar
la alineación longitudinal.
1. Desengrane la toma de fuerza, ponga la palanca
de control de movimiento de la derecha en punto
muerto y ponga el freno de estacionamiento.
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes de
abandonar el puesto del operador.
3. Empuje la palanca de control de movimiento de
la derecha hacia abajo, sacándola de la posición de
bloqueo/punto muerto (Figura 68).
4. Compruebe su alineación horizontal con la palanca
de control de movimiento izquierda (Figura 68).
1. Palanca de control de
movimiento izquierda
2. Palanca de control de
movimiento derecha en
posición de bloqueo/punto
muerto
5. Para ajustar la palanca de control de movimiento
derecha en sentido horizontal es necesario ajustar
la leva.
6. Retire el cojín de la parte trasera de la máquina.
7. Afloje la tuerca que sujeta la leva (Figura 69).
51
Figura 68
3. Compruebe aquí la
alineación horizontal
4. Palanca de control de
movimiento derecha
