Maxon GPT Serie Manual De Instalación página 18

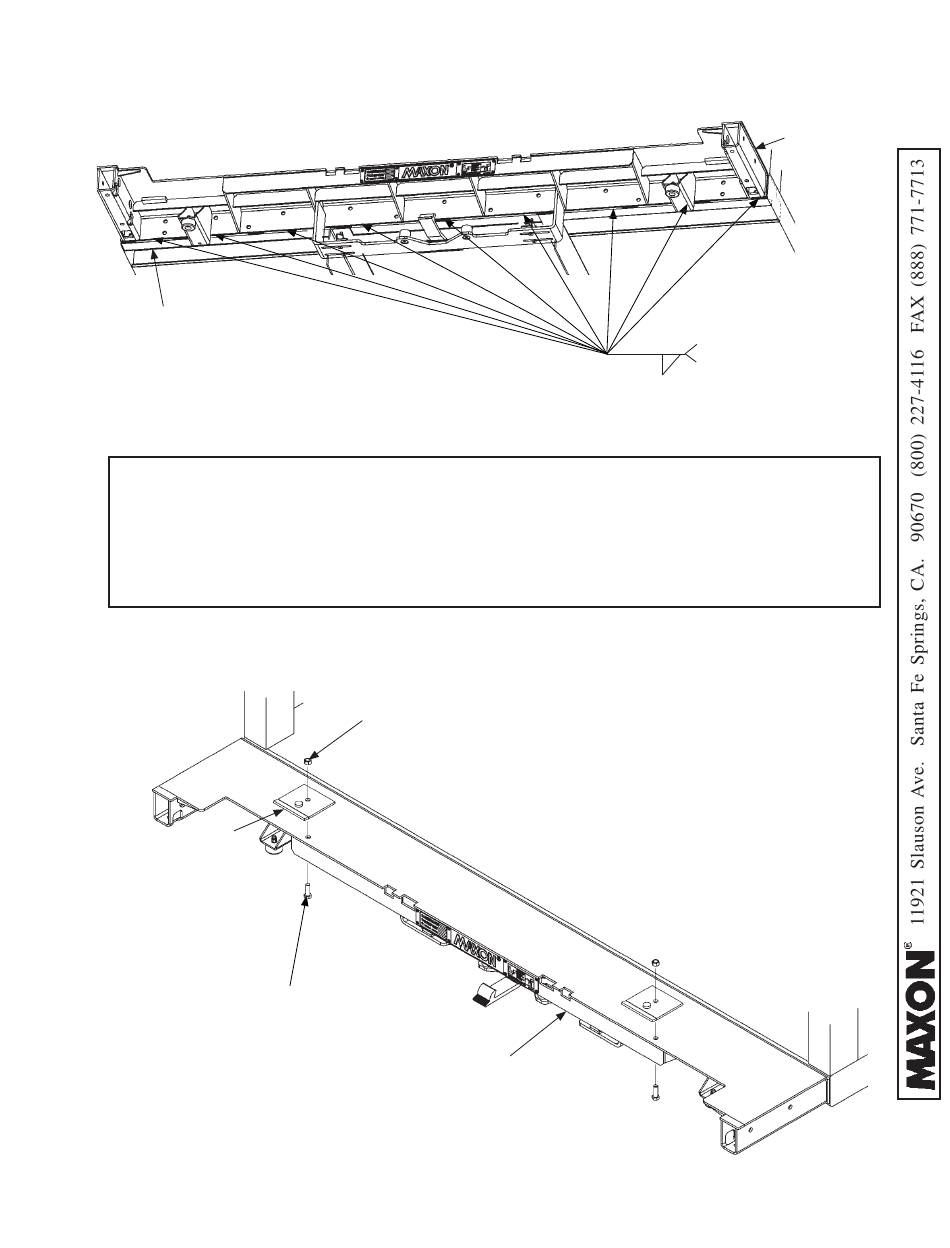

PASO 1 - AGREGAR LA PLACA DE EXTENSIÓN
CARROCERÍA
SOLDADURAS DE LA PLACA DE EXTENSIÓN - VISTO DESDE ABAJO
NOTA: Durante la instalación del elevador, los soportes de instalación mantienen el
talón de la plataforma al nivel de la placa de extensión y mantienen una bre-
cha de ¾" [19 mm] entre la placa de extensión y el talón de la plataforma. La
placa de extensión tiene agujeros para atornillar los soportes de instalación
proporcionados en la caja de partes. Verifi que que el pasador esté ceñido en
el extremo de la placa de extensión.
2. Atornille 2 soportes de instalación (vienen en la bolsa de partes) en
la placa de extensión, como se muestra en la FIG. 18-2. Después
apriete las tuercas hexagonales de seguridad fi rmemente.
SOPORTE
(2 LUGARES)
TORNILLOS CON CABEZA
1/2"-13 X 1-1/2" DE LARGO
(2 LUGARES)
ATORNILLAR LOS SOPORTES DE INSTALACIÓN
AL VEHÍCULO - Cont.
FIG. 18-1
TUERCA HEX.
1/2"-13
(2 LUGARES)
PLACA DE
EXTENSIÓN
FIG. 18-2
18
PLACA DE
EXTENSIÓN
LONG. Y ESPACIO A SOLDAR:
VEHÍCULOS DE 96" [2.4 m]
DE ANCHO
2"- 11 3/4" [51 - 298 mm]
3/16"
VEHÍCULOS DE 102"
[5 mm]
DE ANCHO
2"- 12 1/2" [51 - 317 mm]
[2.5 m]
