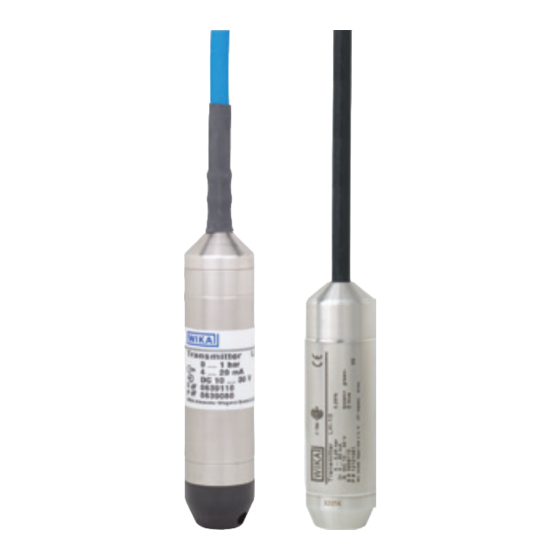

- Página 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Submersible pressure transmitter, model LH-10 Pegelsonde, Typ LH-10 Transmetteur de pression immergeable, type LH-10 Sonda de pozo, modelo LH-10 Submersible pressure transmitter, model LH-10...
- Página 2 Mode d'emploi type LH-10 Page 31 - 44 Manual de instrucciones modelo LH-10 Página 45 - 58 © 2013 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries. ®...
-
Página 3: Tabla De Contenido
5. Transport, packaging and storage 6. Commissioning, operation 7. Maintenance and cleaning 8. Faults 9. Dismounting, return and disposal Appendix 1: EU Declaration of conformity Declarations of conformity can be found online at www.wika.com. WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 4: General Information
Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: PE 81.09 - Application consultant: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 5: Safety
The instrument is suitable for operation within an ambient temperature range from -10 ... +50 °C. The instrument has been designed and built solely for the intended use described here, and may only be used accordingly. WIKA operating instructions submersible pressure transmitter, model LH-10... - Página 6 WIKA service engineer. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.
- Página 7 Instruments bearing this mark comply with the relevant European directives. CSA, Canadian Standard Association® The instrument has been inspected and certified by CSA International.Instruments bearing this mark comply with the applicable Canadian standards on safety (including explosion protection). WIKA operating instructions submersible pressure transmitter, model LH-10...
-
Página 8: Specifications
When choosing the FEP cable, measuring ranges up to and including 0 ...10 bar, 0 ... 150 psi and 0 ... 100 mH O are available. The given measuring ranges are also available in mbar, kPa and MPa. WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 9: Design And Function
B) and immunity (industrial application) For special model numbers, e.g. LH-10000, please note the specifications stated on the delivery note. For further specifications see WIKA data sheet PE 81.09 and the order documentation. 4. Design and function 4.1 Description The prevailing pressure is measured at the sensor element through the deformation of a diaphragm. -
Página 10: Transport, Packaging And Storage
3. If stored for a prolonged period of time (more than 30 days), place a bag containing a desiccant inside the packaging. WARNING! Before storing the instrument (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc. WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 11: Commissioning, Operation
The existence of strong electromagnetic fields in a frequency range of < 100 MHz may result in increased measuring errors up to 0.5 %. Do not install the instruments in the vicinity of strong electromagnetic sources of interference (e.g. transmitting devices, radio equipment), or use sheath current filters where applicable. WIKA operating instructions submersible pressure transmitter, model LH-10... - Página 12 DC 0 ... 5 V: DC 10 ... 30 V DC 0 ... 10 V: DC 14 ... 30 V DC 0.5 ... 2.5 V: DC 5 ... 30 V (suitable for battery operation) WIKA operating instructions submersible pressure transmitter, model LH-10...
-
Página 13: Maintenance And Cleaning
Take sufficient precautionary measures. Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm of the process ■ connection. For information on returning the instrument see chapter 9.2 “Return”. WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 14: Faults
In this case, contact the manufacturer. If a return is needed, please follow the instructions given in chapter 9.2 “Return”. WIKA operating instructions submersible pressure transmitter, model LH-10... -
Página 15: Dismounting, Return And Disposal
WARNING! Strictly observe the following when shipping the submersible pressure transmitter: All submersible pressure transmitters delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.). When returning the instrument, use the original packaging or a suitable transport package. -
Página 16: Appendix 1: Eu Declaration Of Conformity
Appendix 1: EU Declaration of conformity WIKA operating instructions submersible pressure transmitter, model LH-10... - Página 17 3. Technische Daten 4. Aufbau und Funktion 5. Transport, Verpackung und Lagerung 6. Inbetriebnahme, Betrieb 7. Wartung und Reinigung 8. Störungen 9. Demontage, Rücksendung und Entsorgung Anlage 1: EU-Konformitätserklärung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Pegelsonde, Typ LH-10...
-
Página 18: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: PE 81.09 - Anwendungsberater: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA Betriebsanleitung Pegelsonde, Typ LH-10... -
Página 19: Sicherheit
Die Pegelsonde dient dazu hydrostatischen Druck in ein elektrisches Signal umzuwandeln. Das Gerät eignet sich für den Betrieb in einem Umgebungstemperaturbereich von -10 ... +50 °C. Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... - Página 20 Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Druckmessumformers außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
- Página 21 Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. CSA, Canadian Standard Association ® Das Gerät wurde durch CSA International geprüft und zertifiziert. Geräte mit dieser Kennzeichnung stimmen überein mit den anwendbaren kanadischen Normen zur Sicher- heit (einschließlich Explosionsschutz). WIKA Betriebsanleitung Pegelsonde, Typ LH-10...
-
Página 22: Technische Daten
Bei Wahl des FEP-Kabels sind die Messbereiche bis einschließlich 0 ... 10 bar, 0 ... 150 psi und 0 ... 100 mH O verfügbar. Die angegebenen Messbereiche sind auch in mbar, kPa und MPa verfügbar. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... -
Página 23: Aufbau Und Funktion
■ Bereich) geeignet) Bei Sondertypennummer, z. B. LH-10000, Spezifikationen gemäß Lieferschein beachten. Weitere technische Daten siehe WIKA-Datenblatt PE 81.09 und Bestellunterlagen. 4. Aufbau und Funktion 4.1 Beschreibung Der anstehende Druck wird mittels Membranverformung am Sensorelement gemessen. Unter Zuführung von Hilfsenergie wird diese Membranverformung in ein elektrisches Signal umgewandelt. Das vom Druckmessumformer ausgegebene Signal ist verstärkt und verhält sich proportional zum anstehenden Druck. -
Página 24: Transport, Verpackung Und Lagerung
3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... -
Página 25: Inbetriebnahme, Betrieb
Bei Vorhandensein von starken elektromagnetischen Feldern im Frequenzbereich < 100 MHz, kann es zu erhöhten Messfehlern bis zu 0,5 % kommen. Die Geräte nicht in der Nähe von starken elektromagnetischen Störquellen instal- lieren (z. B. Sendegeräte, Funkanlagen) oder ggf. Mantelstromfilter einsetzen. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... - Página 26 DC 10 ... 30 V DC 0 ... 5 V: DC 10 ... 30 V DC 0 ... 10 V: DC 14 ... 30 V DC 0,5 ... 2,5 V: DC 5 ... 30 V (für Batteriebetrieb geeignet) WIKA Betriebsanleitung Pegelsonde, Typ LH-10...
-
Página 27: Wartung Und Reinigung
Messstoffreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung ■ führen. Ausreichende Vorsichtsmaßnahmen ergreifen. Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, denn diese können die Membrane ■ des Prozessanschlusses beschädigen. Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... -
Página 28: Störungen
Betrieb zu setzen, sicherzustellen, dass kein Druck mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten. WIKA Betriebsanleitung Pegelsonde, Typ LH-10... -
Página 29: Demontage, Rücksendung Und Entsorgung
9.2 Rücksendung WARNUNG! Beim Versand der Pegelsonde unbedingt beachten: Alle an WIKA gelieferten Pegelsonden müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. Um Schäden zu vermeiden: 1. Schutzkappe montieren. -
Página 30: Anlage 1: Eu-Konformitätserklärung
Anlage 1: EU-Konformitätserklärung WIKA Betriebsanleitung Pegelsonde, Typ LH-10... - Página 31 6. Mise en service, exploitation 7. Entretien et nettoyage 8. Dysfonctionnements 9. Démontage, retour et mise au rebut Annexe 1 : Déclaration de conformité UE Déclarations de conformité se trouvent sur www.wika.fr. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10...
-
Página 32: Généralités
Pour obtenir d'autres informations : ■ - Consulter notre site Internet : www.wika.fr - Fiche technique correspondante : PE 81.09 - Conseiller applications : Tel. : +33 1 343084-84 Fax : +33 1 343084-94 info@wika.fr WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... -
Página 33: Sécurité
L’instrument est adapté à l’application dans une plage de température ambiante de -10 ... +50 °C. L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... - Página 34 être immédiatement effectués par un collaborateur autorisé du service de WIKA. Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.
- Página 35 CSA, Canadian Standard Association ® L'instrument a été contrôlé et certifié par CSA International. Les instruments avec ce marquage sont conformes aux normes canadiennes de sécurité (protection contre les explosions incluse) applicables. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10...
-
Página 36: Spécifications
Lors du choix du câble FEP, des étendues de mesure jusqu'à 0 ... 10 bar, 0 ... 150 psi et 0 ... 100 mH O inclus sont disponibles. Les étendues de mesure données sont disponibles également en mbar, kPa et MPa. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... -
Página 37: Conception Et Fonction
Pour les numéros de type spéciaux, par exemple LH-10000, prière de tenir compte des spécifications figurant sur le bon de livraison. Pour de plus amples spécifications, voir la fiche technique WIKA PE 81.09 et la documentation de commande. 4. Conception et fonction 4.1 Description... -
Página 38: Transport, Emballage Et Stockage
Enlever tous les restes de fluides adhérents avant l'entreposage de l'instrument (après le fonctionnement). Ceci est particulièrement important lorsque le fluide représente un danger pour la santé, comme p. ex. des substances corrosives, toxiques, cancérogènes, radioactives etc. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... -
Página 39: Mise En Service, Exploitation
0,5 %. Ne pas installer d’instruments au voisinage d’émetteurs de fortes interférences électromagnétiques (ex : équipements de transmission, équipements radio), ou utiliser si possible des câbles isolés ou blindés. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... - Página 40 0 ... 5 VDC : 10 ... 30 VDC 0 ... 10 VDC : 14 ... 30 VDC 0,5 ... 2,5 VDC : 5 ... 30 VDC (convient pour fonctionnement sur piles) WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10...
-
Página 41: Entretien Et Nettoyage
Ne pas utiliser d’objets pointus ou durs pour le nettoyage afin de ne pas endommager la membrane du ■ raccord process. Pour des indications concernant le retour de l’instrument, voir chapitre 9.2 “Retour”. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... -
Página 42: Dysfonctionnements
Puis, sécuriser l’instrument afin d’empêcher toute remise en service involontaire. Contacter dans ce cas le fabricant. S’il est nécessaire de retourner l’instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 “Retour”. WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... -
Página 43: Démontage, Retour Et Mise Au Rebut
AVERTISSEMENT ! En cas d’envoi du transmetteur de pression immergeable, il faut respecter impérativement ceci : Tous les transmetteurs de pression immergeables envoyés à WIKA doivent être exempts de tout substance dangereuse (acides, solutions alcalines, solutions, etc.). Pour retourner l’instrument, utiliser l’emballage original ou un emballage adapté pour le transport. -
Página 44: Annexe 1 : Déclaration De Conformité Ue
Annexe 1 : Déclaration de conformité UE WIKA Mode d'emploi transmetteur de pression immergeable, type LH-10... - Página 45 6. Puesta en servicio, funcionamiento 7. Mantenimiento y limpieza 8. Errores 9. Desmontaje, devolución y eliminación de residuos Anexo 1: Declaración UE de conformidad Declaraciones de conformidad puede encontrar en www.wika.es. WIKA manual de instrucciones sonda de pozo, modelo LH-10...
-
Página 46: Información General
Modificaciones técnicas reservadas. ■ Para obtener más informaciones consultar: ■ - Página web: www.wika.es - Hoja técnica correspondiente: PE 81.09 - Servicio técnico: Tel.: +34 933 938-630 Fax: +34 933 938-666 info@wika.es WIKA manual de instrucciones sonda de pozo, modelo LH-10... -
Página 47: Seguridad
El instrumento es adecuado para el uso en un rango de temperaturas ambientes de -10 ... +50 °C. El instrumento ha sido diseñado y construido únicamente para la finalidad aquí descrita y debe utilizarse en conformidad a la misma. WIKA manual de instrucciones sonda de pozo, modelo LH-10... - Página 48 Medios residuales en sondas de pozo desmontadas pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución. No utilizar este instrumento en sistemas de seguridad o dispositivos de parada de emergencia. Una utilización incorrecta del instrumento puede causar lesiones. WIKA manual de instrucciones sonda de pozo, modelo LH-10...
- Página 49 Este instrumento ha sido comprobado y certificado por CSA International. Los instrumentos con este marcado están conformes a las normas aplicables de Canadá relativas a la seguridad (incluidas las de la protección contra explosiones). WIKA manual de instrucciones sonda de pozo, modelo LH-10...
-
Página 50: Datos Técnicos
Para la elección del cable FEP están disponibles los rangos de medida hasta 0 ... 10 bar, 0 ... 150 psi y 0 ... 100 mH inclusive. Los rangos de medida indicados existen también en mbar, kPa y MPa. WIKA manual de instrucciones sonda de pozo, modelo LH-10... -
Página 51: Diseño Y Función
Observar las especificaciones en el albarán para números de tipos especiales, p. ej. LH-10000. Para más datos técnicos, consulte la hoja técnica de WIKA PE 81.09 y la documentación de pedido. 4. Diseño y función 4.1 Descripción La presión actual se deduce mediante la deformación de la membrana en el elemento sensible. -
Página 52: Transporte, Embalaje Y Almacenamiento
Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos de medios adheridos. Esto es especialmente importante cuando el medio es nocivo para la salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc. WIKA manual de instrucciones sonda de pozo, modelo LH-10... -
Página 53: Puesta En Servicio, Funcionamiento
0,5 %. No instale los instrumentos cerca de fuentes de interferencia electromagnética potentes (p. ej., aparatos emisores, equipos radioeléctricos) o utilice un filtro de corriente. WIKA manual de instrucciones sonda de pozo, modelo LH-10... - Página 54 DC 10 ... 30 V DC 0 ... 10 V: DC 14 ... 30 V DC 0,5 ... 2,5 V: DC 5 ... 30 V (apto para un funcionamiento con pilas) WIKA manual de instrucciones sonda de pozo, modelo LH-10...
-
Página 55: Mantenimiento Y Limpieza
No utilizar ningún objeto puntiagudo o duro para efectuar la limpieza, para evitar cualquier daño de la ■ membrana de la conexión al proceso. Véase el capítulo 9.2 “Devolución” para obtener más información acerca de la devolución del instrumento. WIKA manual de instrucciones sonda de pozo, modelo LH-10... -
Página 56: Errores
En este caso ponerse en contacto con el fabricante. Si desea devolver el instrumento, observar las indicaciones en el capítulo 9.2 “Devolución”. WIKA manual de instrucciones sonda de pozo, modelo LH-10... -
Página 57: Desmontaje, Devolución Y Eliminación De Residuos
¡ADVERTENCIA! Es imprescindible observar lo siguiente para el envío de la sonda de pozo: Todas las sondas de pozo enviadas a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.). Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento. -
Página 58: Anexo 1: Declaración Ue De Conformidad
Anexo 1: Declaración UE de conformidad WIKA manual de instrucciones sonda de pozo, modelo LH-10... - Página 59 WIKA manual de instrucciones sonda de pozo, modelo LH-10...
- Página 60 Further WIKA subsidiaries worldwide can be found online at www.wika.com Weitere WIKA Niederlassungen weltweit finden Sie online unter www.wika.de La liste des autres filiales WIKA dans le monde se trouve sur www.wika.fr Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es WIKA Alexander Wiegand SE &...
