Зарядка аккумуляторной батареи
Тепловизоры AXION поставляются с перезаряжаемой литий-ионной
батареей Battery Pack АPS3. Перед первым использованием батарею
следует зарядить.

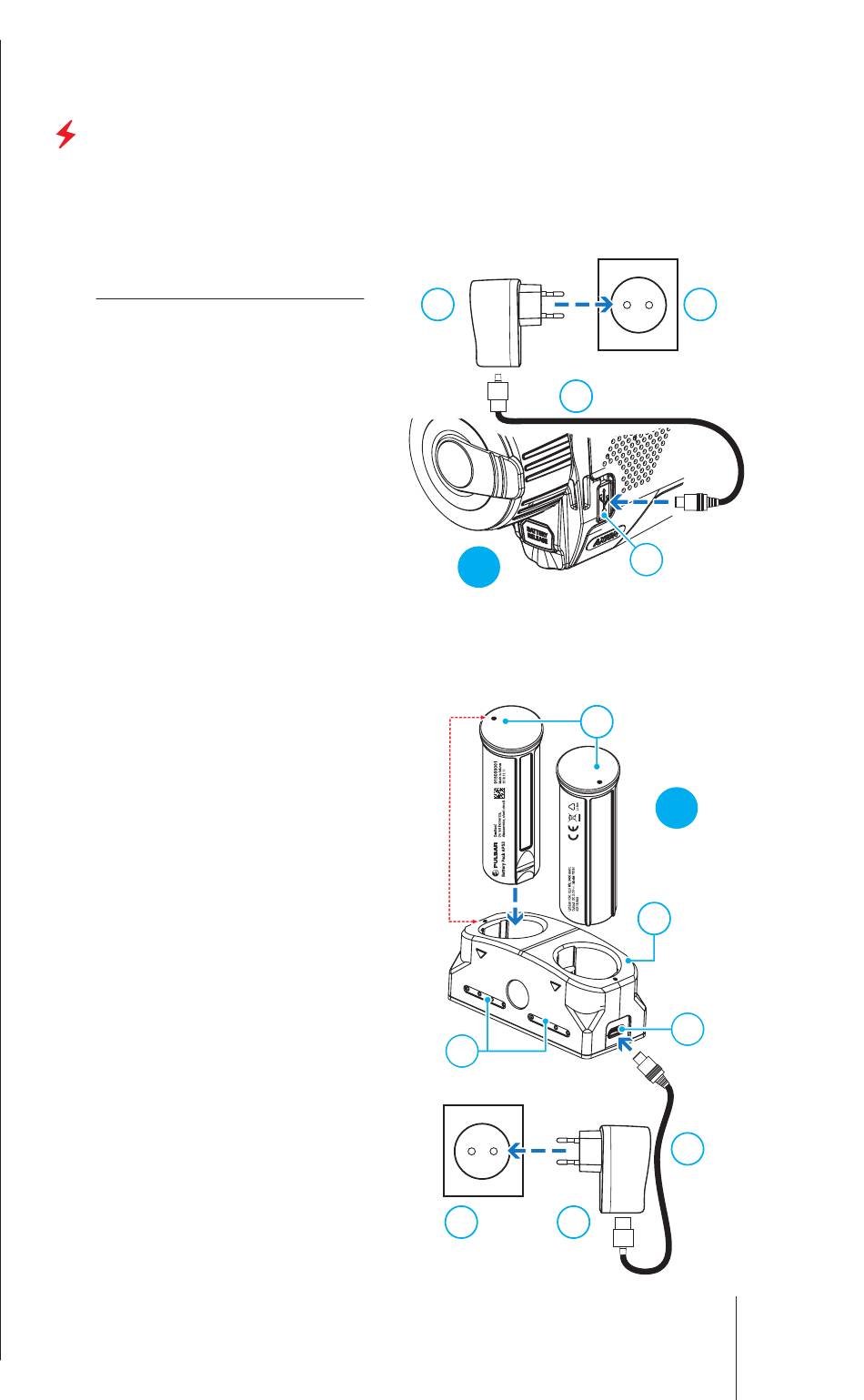

Зарядка батареи
Вариант 1 (рис.2):
• Установите батарею (10) в
предназначенный для нее
слот на корпусе прибора (14)
совместив пиктограммы в
виде «точки» на приборе и
Рис.
батарее. (см.
• Подключите к разъему
microUSB (8) прибора кабель
USB (15).
• Другой конец кабеля USB (15)
подключите к сетевому зарядному
устройству (16) либо разъему
USB другого источника питания с
номинальным выходным напряжением
не более 5В.
• Сетевое зарядное устройство (16) подключите к сети питания.
Примечание: В качестве зарядного устройства можно использовать
источник питания PB8I.
Вариант 2 (рис.3):
• Установите аккумуляторную батарею
(10) по направляющей до упора в
слот зарядного устройства APS (11)
(см. рис.3) из комплекта поставки
Вашего прибора или приобретенного
отдельно.
• Точка А на батарее и точка B на
зарядном должны быть совмещены.
• Одновременно Вы можете заряжать
две батареи – для этого предусмотрен
второй слот.
• Подключите штекер USB кабеля USB
(15) к разъему USB сетевого устройства
(16). Подключите устройство в розетку
100-240В (17).
• Подключите второй штекер кабеля
microUSB к разъему (12) зарядного
устройства (11).
• Индикация LED светодиода (13) будет
отображать статус заряда батареи (см.
таблицу).
Сетевой
адаптер
4).
Электрическая
розетка
16
15
Рис.
2
А
10
B
13
Индикатор LED
17 16
Сетевой
адаптер
17
Электри-
ческая
розетка
Кабель USB
Разъем
8
microUSB
Аккумуляторная
батарея
А
Рис.
3
Зарядное
11
устройство
B
Разъем
MicroUSB
12
15
Кабель
USB
