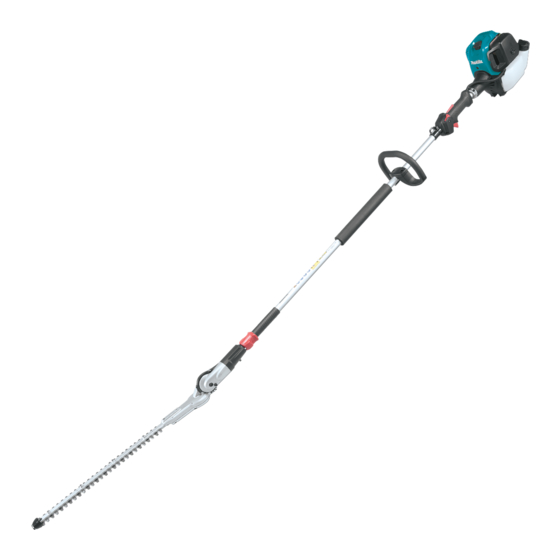

Makita EN4950H Instrucciones De Manejo
Ocultar thumbs Ver también para EN4950H:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 122

Enlaces rápidos

Original Instruction Manual
Instructions d'emploi d'origine
Originalbetriebsanleitung
Manuale di istruzioni originale
Originele gebruiksaanwijzing
Instrucciones de manejo originales
Instruções de serviço original
Original brugsanvisning
Πρωτότυπο εγχειρίδιο οδηγιών
Orijinal Kullanım Kılavuzu
WARNING!
Read and understand this Manual. Always follow safety precautions in the Manual.
Improper use can cause serious injury!
AVERTISSEMENT !
Lisez et comprenez ce manuel. Respectez toujours les précautions de sécurité figurant dans le manuel.
Une utilisation incorrecte peut provoquer des blessures graves !
WARNUNG!
Lesen und studieren Sie diese Betriebsanleitung sorgfältig. Befolgen Sie stets die Sicherheitsanweisungen dieser Betriebsanleitung.
Bei unsachgemäßer Handhabung kann es zu schweren Verletzungen kommen!
AVVERTENZA!
Leggere e comprendere il presente manuale. Seguire sempre le precauzioni di sicurezza fornite nel manuale.
L'uso improprio può causare infortuni gravi.
WAARSCHUWING!
Lees en begrijp deze gebruiksaanwijzing. Zorg altijd dat u de veiligheidsvoorzorgsmaatregelen in de gebruiksaanwijzing volgt.
Verkeerd gebruik kan leiden tot ernstig persoonlijk letsel.
¡ADVERTENCIA!
Lea y comprenda este manual. Siga siempre las precauciones de seguridad del manual.
¡Un uso incorrecto puede provocar lesiones graves!
AVISO!
Leia e compreenda este manual. Siga sempre as precauções de segurança no manual.
A utilização incorrecta pode causar ferimentos graves!
ADVARSEL!
Læs og forstå denne vejledning. Overhold altid sikkerhedsforholdsreglerne i vejledningen.
Forkert anvendelse kan medføre alvorlig tilskadekomst!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε και κατανοήστε αυτό το εγχειρίδιο. Πάντοτε να ακολουθείτε τις προφυλάξεις ασφαλείας του εγχειριδίου.
Η ακατάλληλη χρήση μπορεί να προκαλέσει σοβαρό τραυματισμό!
UYARI!
Bu Kılavuzu dikkatlice okuyun ve anladığınızdan emin olun. Bu Kılavuzda verilen güvenlik uyarılarını daima alın.
Yanlış kullanım ciddi yaralanmalara neden olabilir!
EN4950H
EN4951SH

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Makita EN4950H

  • Página 1 Διαβάστε και κατανοήστε αυτό το εγχειρίδιο. Πάντοτε να ακολουθείτε τις προφυλάξεις ασφαλείας του εγχειριδίου. Η ακατάλληλη χρήση μπορεί να προκαλέσει σοβαρό τραυματισμό! UYARI! Bu Kılavuzu dikkatlice okuyun ve anladığınızdan emin olun. Bu Kılavuzda verilen güvenlik uyarılarını daima alın. Yanlış kullanım ciddi yaralanmalara neden olabilir! EN4950H EN4951SH...
  • Página 2: Tabla De Contenido

    (Original instructions) Table of Contents Page Thank you very much for choosing the MAKITA pole hedge trimmer. We are pleased to offer you a product that is the result of an Symbols ....................2 extensive development program and many years of knowledge and Safety instructions ................3...
  • Página 3: Safety Instructions

    SAFETY INSTRUCTIONS General Instructions - Before usage, carefully read this manual and thoroughly familiarize yourself with how to correctly handle the pole hedge trimmer. THIS EQUIPMENT CAN CAUSE SERIOUS INJURY IF USED IMPROPERLY! - Always provide detailed instructions on how to correctly use the pole hedge trimmer when lending the equipment to another person.
  • Página 4 Starting the pole hedge trimmer - Before assembling or adjusting the equipment, switch off the engine and remove the spark plug cap. - Before starting the pole hedge trimmer, always make sure that the machine is in safe operational condition. - Never attempt to start the engine if the equipment is damaged.
  • Página 5 Refuelling - Before refuelling, stop the engine. - Never refuel near naked flames. - Do not smoke when refuelling. - Always allow sufficient time for the engine to cool down before refuelling. - Take care not to let your skin come into contact with petroleum products. Do not inhale gasoline fumes and always wear protective gloves when refuelling.
  • Página 6 - Never repair bent or broken blades by straightening or welding. It may cause parts of the blades to come off and result in serious injury. Contact MAKITA authorized service center for MAKITA genuine blades to replace them.
  • Página 7 For European countries only EC Declaration of Conformity The EC declaration of conformity is included as Annex A to this instruction manual.
  • Página 8: Technical Data

    TECHNICAL DATA EN4950H EN4951SH Model Loop handle Straight handle Dimensions (L x W x H) 2,550 mm x 242 mm x 241 mm 2,050 mm x 221 mm x 241 mm Net weight 6.9 kg 6.6 kg Volume (fuel tank) 0.6 L...
  • Página 9: Designation Of Parts

    DESIGNATION OF PARTS EN4950H EN4951SH Designation of parts Throttle cable Lock-off lever Throttle lever Stop switch Handle Shaft Gear box Cutter blade Air cleaner Fuel tank cap Fuel tank Clutch case Spark plug cap Primer pump Muffler Recoil starter Starter knob...
  • Página 10: Assembly

    4. Make sure that the shaft is properly inserted and then tighten the M5 x 16 bolt and the M5 x 25 bolt. ATTACHING THE HANDLE (for EN4950H) to engine - Fix the loop handle on the shaft as shown.
  • Página 11: Fuel/Refuelling

    FUEL/REFUELLING BEFORE START OF OPERATION Inspection and refill of engine oil - Perform the following procedure, with the engine cooled down. - Set the engine level, remove oil cap (Fig. 1), and check to see whether or not there is oil in the range between the upper limit and lower limit marks of the oil pipe (Fig.
  • Página 12 Note • Do not replace oil with the engine in a tilted position. • Filling with oil while engine is tilted leads to overfilling which causes oil contamination and/or white smoke. Point 2 in Replacement of oil: “If oil spills out” - If oil spills out between the fuel tank and engine main unit, the oil is sucked into through the cooling air intake port, which will contaminate the engine.
  • Página 13: Precautions Before Starting The Engine

    PRECAUTIONS BEFORE STARTING THE ENGINE - At all times allow a 15-meter diameter safety zone around the working area. Make sure that all persons (in particular children) and/or animals remain outside this zone. - Before using the pole hedge trimmer, make sure that the machine is in safe operational condition.
  • Página 14 4) Recoil starter Pull the start knob gently until it is hard to pull (compression point). Then, return the start knob, and pull it strongly. Never pull the rope to the full extension. Once the start knob is pulled, never release your hand immediately. Hold the start knob until it returns to its original point.
  • Página 15 STOPPING 1) Release the throttle lever (2) fully, and when the engine speed has lowered, set the I-O switch (1) to STOP the engine will now stop. 2) Be aware that the cutting head may not stop immediately and allow it to slow down fully.
  • Página 16: Operating The Pole Hedge Trimmer

    - Note that the cutting blades will remain in motion for up to two seconds after the EN4950H throttle lever has been released. - Do not cut with the pole hedge trimmer at low engine speed.
  • Página 17 Adjustment of cutting angle Warning: - Do not operate the tool with the loose and unstable cutter unit. You can adjust the cutting angle upwards to 45°and downwards to 90°. 1. Stop the pole hedge trimmer engine and lay the machine on the ground. 2.
  • Página 18: Maintenance

    The blades have a slot around the hex bolt (2). In case you find dust in the end of any of the slots, clean it. 1 Hexagonal U-nut 2 Hex bolt 3 Plate EN4950H 4 Blade guide 5 Upper blade 6 Lower blade...
  • Página 19 Adding grease and lubricant Grease hole Important: Make sure that the surface of gear box is completely cold before (under the bolt) lubricating. - The gearbox of the pole hedge trimmer should be greased every 25 working hours. The grease hole locates under the bolt. Remove the bolt to lubricate. Add approx.
  • Página 20 REPLACEMENT OF ENGINE OIL Deteriorated engine oil will shorten the life of the sliding and rotating parts to a great extent. Be sure to check the period and quantity of replacement. DANGER: In general, the engine main unit and engine oil still remain hot just after the engine is stopped. In replacement of oil, make sure that the engine main unit and engine oil are sufficiently cooled down.
  • Página 21 5) Set the engine level, and gradually fill up to upper limit mark (6) with new oil. External mark 6) After filling, tightly secure oil cap, so that it will not loosen and cause leaks. If oil (upper limit) cap is not tightly secured, it may leak. Internal External stepped...
  • Página 22 - Keep the cylinder fins free of dust or dirt. Dust or dirt adhering to the fins will cause piston seizure. REPLACEMENT OF GASKETS AND PACKINGS Replace gaskets and packings if the engine is disassembled. For any maintenance or adjustment not described in this manual, ask your local MAKITA authorized service center.
  • Página 23: Storage

    STORAGE WARNING: When draining the fuel, stop the engine and wait for the engine to cool down. Failure to do so may cause burns or fire. ATTENTION: When you store the machine for a long time, drain all fuel from the fuel tank and carburetor, and keep it at a dry and clean place.
  • Página 24 Attention after long-time storage - Before startup after long-time shutdown, be sure to replace oil (refer to P20). Oil will deteriorate while the machine is kept out of operation. Operating time Before Daily Shutdown/ Corresponding 200h operation (10h) rest Item Engine oil Inspect Replace...
  • Página 25: Troubleshooting

    TROUBLESHOOTING Before making a request for repairs, check a trouble for yourself. If any abnormality is found, control your machine according to the description of this manual. Never tamper or dismount any part contrary to the description. For repairs, contact Authorized Service Agent or local dealership. State of abnormality Probable cause (malfunction) Remedy...
  • Página 26: Symboles

    Français (Instructions d’origine) Table des matières Page Merci beaucoup d’avoir choisi le taille-haie sur perche de MAKITA. Nous sommes heureux de vous proposer un produit qui résulte Symboles ..................26 de notre long programme de développement et de nombreuses Consignes de sécurité ..............27 années de savoir-faire et d’expérience.
  • Página 27: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Instructions générales - Avant utilisation, lisez attentivement ce manuel et familiarisez-vous avec l’utilisation correcte du taille-haie sur perche. CET APPAREIL PEUT PROVOQUER DES BLESSURES GRAVES S’IL N’EST PAS UTILISÉ CORRECTEMENT ! - Lorsque vous prêtez l’appareil à une autre personne, fournissez-lui toujours des instructions détaillées sur l’utilisation correcte du taille-haie sur perche.
  • Página 28 Démarrage du taille-haie sur perche - Avant d’assembler ou de régler l’appareil, éteignez le moteur et retirez le protecteur de bougie. - Avant de démarrer le taille-haie sur perche, assurez-vous toujours que l’appareil est en état de fonctionner en toute sécurité. - N’essayez jamais de démarrer le moteur si le matériel est endommagé.
  • Página 29 Ravitaillement en carburant - Avant de procéder au ravitaillement, arrêtez le moteur. - Ne procédez jamais au ravitaillement à proximité de flammes nues. - Ne fumez pas lors du ravitaillement. - Laissez toujours suffisamment de temps au moteur pour refroidir avant de procéder au ravitaillement.
  • Página 30 MAKITA. L’utilisation d’accessoires et d’outils non agréés peut accroître les risques d’accident et de blessure. MAKITA n’assume aucune responsabilité en cas d’accident ou de dommage résultant de l’utilisation d’accessoires et de pièces non agréés. Entreposage - Avant d’entreposer l’appareil, procédez à...
  • Página 31 Pour les pays d’Europe uniquement Déclaration de conformité CE La Déclaration de conformité CE figure en Annexe A du présent mode d’emploi.
  • Página 32: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES EN4950H EN4951SH Modèle Poignée fermée Poignée droite Dimensions (L x P x H) 2 550 mm x 242 mm x 241 mm 2 050 mm x 221 mm x 241 mm Poids net 6,9 kg 6,6 kg Volume (réservoir de carburant)
  • Página 33: Nomenclature Des Pièces

    NOMENCLATURE DES PIÈCES EN4950H EN4951SH Nomenclature des pièces Accélérateur Levier de verrouillage Levier d’accélérateur Interrupteur d’arrêt Poignée Arbre Boîte de vitesses Lame de coupe Filtre à air Bouchon du réservoir de carburant Réservoir de carburant Carter d’embrayage Protecteur de bougie Pompe d’amorçage...
  • Página 34: Montage

    4. Assurez-vous que l’arbre est correctement inséré, puis serrez le boulon M5 x 16 et le boulon M5 x 25. FIXATION DE LA POIGNÉE (pour EN4950H) vers le moteur - Fixez la poignée fermée sur l’arbre, comme illustré. - Pour maintenir une distance appropriée entre les prises, placez la poignée fermée à...
  • Página 35: Carburant/Ravitaillement

    CARBURANT/RAVITAILLEMENT AVANT DE COMMENCER Inspection et remplissage de l’huile moteur - Lorsque le moteur est froid, procédez comme suit. - Réglez le niveau du moteur, retirez le capuchon d’huile (Fig. 1) et vérifiez l’absence d’huile dans la plage comprise entre les repères des limites supérieure et inférieure du tuyau d’huile (Fig.
  • Página 36 Remarque • Ne remplacez pas l’huile lorsque le moteur est en position inclinée. • Le remplissage d’huile avec le moteur incliné risque de provoquer un remplissage trop important, entraînant la contamination de l’huile et/ ou de la fumée blanche. Point n°2 du remplacement de l’huile : « En cas de débordement d’huile » - Si de l’huile se répand entre le réservoir de carburant et le bloc principal du moteur, elle risque d’être aspirée dans le port d’entrée de l’air de refroidissement, contaminant le moteur.
  • Página 37: Précautions Avant De Démarrer Le Moteur

    PRÉCAUTIONS AVANT DE DÉMARRER LE MOTEUR - Maintenez toujours une zone de sécurité d’un diamètre de 15 mètres autour de la zone de travail. Veillez à ce que toutes les personnes (en particulier, les enfants) et/ou les animaux demeurent en-dehors de cette zone. - Avant d’utiliser le taille-haie sur perche, assurez-vous que l’appareil est en état de fonctionner en toute sécurité.
  • Página 38 4) Démarreur Tirez doucement le bouton du démarreur, jusqu’à ce qu’il résiste (point de compression). Ensuite, repoussez le bouton du démarreur, puis tirez- le fortement. Ne tirez jamais entièrement la corde. Une fois le bouton du démarreur tiré, n’enlevez jamais votre main immédiatement. Tenez le bouton jusqu’à...
  • Página 39 ARRÊT 1) Relâchez entièrement le levier d’accélérateur (2) et lorsque la vitesse du moteur a diminué, placez l’interrupteur I-O (1) en position STOP pour couper le moteur. 2) Attention, il est possible que la tête de coupe ne s’arrête pas immédiatement, laissez-la ralentir jusqu’à...
  • Página 40: Fonctionnement Du Taille-Haie Sur Perche

    - Assurez-vous que les lames de coupe fonctionnent rapidement avant de commencer à tailler. EN4950H - Saisissez toujours le taille-haie sur perche avec les deux mains et tenez-le fermement lors de son utilisation. - Pour garantir un contrôle optimal du taille-haie sur perche, enroulez complètement vos mains autour des poignées (utilisez votre pouce pour contrer...
  • Página 41 Réglage de l’angle de coupe Avertissement : - N’utilisez pas l’outil si l’unité de coupe est desserrée et instable. Vous pouvez changer l’angle de coupe de 45° vers le haut et de 90° vers le bas. 1. Coupez le moteur du taille-haie sur perche et posez l’appareil sur le sol. 2.
  • Página 42: Entretien

    REMARQUE : Avant de procéder au réglage, coupez le moteur et attendez l’arrêt des lames. Les lames comportent une fente autour du boulon hexagonal (2). Si vous découvrez de la poussière dans l’une des fentes, retirez-la. Écrou en U hexagonal Boulon hexagonal Plateau EN4950H Guide lame Lame supérieure Lame inférieure Protège-lame EN4951SH...
  • Página 43 Ajout de graisse et de lubrifiant Orifice de graissage Important : Assurez-vous que la surface de la boîte de vitesses est (sous le boulon) complètement froide avant de procéder à la lubrification. - La boîte de vitesses du taille-haie sur perche doit être graissée toutes les 25 heures de fonctionnement.
  • Página 44 REMPLACEMENT DE L’HUILE MOTEUR Une huile moteur détériorée réduit grandement la durée de vie des pièces mobiles. Veillez à vérifier la fréquence et la quantité des remplacements. DANGER : En général, le bloc principal du moteur et l’huile moteur restent brûlants juste après l’arrêt du moteur. Pour la vidange de l’huile, assurez-vous que le bloc principal du moteur et l’huile moteur ont suffisamment refroidi.
  • Página 45 5) Réglez le niveau du moteur et remplissez progressivement le réservoir avec de l’huile neuve jusqu’au repère de la limite supérieure (6). Repère externe (limite supérieure) 6) Après avoir procédé au remplissage, serrez fermement le bouchon d’huile, de sorte qu’il ne se desserre pas et ne provoque pas de fuite. Si vous ne serrez pas fermement le bouchon d’huile, il risque de fuir.
  • Página 46 REMPLACEMENT DE JOINTS STATIQUES ET DE TAMPONS AMORTISSEURS Remplacez les joints statiques et tampons amortisseurs si le moteur est démonté. Pour toute opération d’entretien ou de réglage non décrite dans le présent manuel, contactez votre centre d’entretien agréé MAKITA le plus proche.
  • Página 47: Entreposage

    ENTREPOSAGE AVERTISSEMENT : Avant de vidanger le carburant, arrêtez le moteur et attendez qu’il refroidisse. Le non-respect de cette consigne peut provoquer des brûlures ou un incendie. ATTENTION : Si vous rangez l’appareil pendant une longue période, vidangez le réservoir de carburant et le carburateur, et entreposez l’appareil dans un endroit sec et propre.
  • Página 48 Attention après un entreposage pendant une longue période - Avant de démarrer l’appareil après un long arrêt, veillez à remplacer l’huile (voir à la page 44). L’huile se détériore lorsque l’appareil ne fonctionne pas pendant une longue période. Temps Tous les d’utilisation Avant Section...
  • Página 49: Résolution De Problèmes

    RÉSOLUTION DE PROBLÈMES Avant d’envoyez votre appareil en réparation, vérifiez si vous pouvez régler le problème vous-même. Si vous découvrez une anomalie, commandez votre appareil selon les descriptions de ce manuel. Ne démontez et ne modifiez aucune pièce d’une manière contraire à la description.
  • Página 50: Symbole

    Betriebsanleitung aufgeführten Anleitungen ein, damit ein Montage..................58 ordnungsgemäßer Umgang mit diesem Heckenschneider von Umhängeriemen (Sonderzubehör) ..........58 MAKITA gegeben ist. Nur so ist ein sicherer Umgang mit dieser Kraftstoff/Betankung ...............59 Maschine gegeben, und Sie werden die bestmöglichen Ergebnisse mit Ihrem Heckenschneider von MAKITA erzielen.
  • Página 51: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsregeln - Lesen Sie vor der Benutzung dieser Maschine diese Betriebsanleitung durch, und machen Sie sich sorgfältig mit dem ordnungsgemäßen Umgang mit dem Heckenschneider vertraut. BEI UNSACHGEMÄSSEM UMGANG MIT DIESER MASCHINE KANN ES ZU SCHWEREN VERLETZUNGEN KOMMEN! - Geben Sie detaillierte Anweisungen über den ordnungsgemäßen Umgang mit dem Heckenschneider, wenn Sie diese Maschine an eine andere Person aushändigen.
  • Página 52 Starten des Heckenschneiders - Schalten Sie stets den Motor aus und ziehen Sie die Zündkerzenstecker, bevor Sie das Werkzeug zusammenbauen oder Einstellungen am Werkzeug vornehmen. - Stellen Sie vor dem Starten des Heckenschneiders immer sicher, dass sich die Maschine in einem betriebssicheren Zustand befindet. - Versuchen Sie niemals, den Motor zu starten, wenn die Maschine Schäden aufweist.
  • Página 53 Betanken - Stoppen Sie vor dem Betanken zuerst den Motor. - Betanken Sie die Maschine niemals in der Nähe offener Flammen. - Beim Betanken ist Rauchen verboten. - Warten Sie vor dem Betanken, bis sich der Motor ausreichend abgekühlt hat. - Vermeiden Sie den Hautkontakt mit Mineralölprodukten.
  • Página 54 Wartungsarbeiten vorgenommen werden. Alle sonstigen Arbeiten an der Maschine müssen von autorisiertem Wartungspersonal durchgeführt werden. Wenden Sie sich an Ihr autorisiertes MAKITA Servicecenter, um eine regelmäßige Inspektion und Wartung des Heckenschneiders vornehmen zu lassen. Verwenden Sie ausschließlich Original-Ersatzteile und Original-Zubehörteile von MAKITA, die Sie über autorisierte Servicecenter bezogen haben.
  • Página 55 Nur für europäische Länder EG-Konformitätserklärung Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.
  • Página 56: Technische Daten

    TECHNISCHE DATEN EN4950H EN4951SH Modell Bügelgriff Gerader Griff Abmessungen (L x B x H) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Nettogewicht 6,9 kg 6,6 kg Fassungsvermögen (Kraftstofftank) 0,6 l Schnittlänge...
  • Página 57: Bezeichnung Der Bauteile

    BEZEICHNUNG DER BAUTEILE EN4950H EN4951SH Bezeichnung der Bauteile Gasseilzug Entriegelungshebel Gashebel Stoppschalter Griff Achse Getriebe Schneidmesser Luftfilter Kraftstoff-Tankdeckel Kraftstofftank Kupplungsgehäuse Zündkerzenstecker Anlasseinspritzpumpe Schalldämpfer Seilzugstarter Startergriff Schneidblattschutz Öldeckel Öltank Umhängeriemen (optionales Zubehör)
  • Página 58: Montage

    4. Stellen Sie sicher, dass die Achse ordnungsgemäß eingeschoben ist, und ziehen Sie anschließend die Schrauben M5 x 16 und M5 x 25 fest. BEFESTIGUNG DES GRIFFS (für EN4950H) - Befestigen Sie den Bügelgriff wie dargestellt auf die Achse. zum Motor - Positionieren Sie den Bügelgriff vor den Pfeilen, damit die Griffe einen...
  • Página 59: Kraftstoff/Betankung

    KRAFTSTOFF/BETANKUNG VOR DEM BETRIEB Überprüfen und Nachfüllen von Motoröl - Gehen Sie dazu, bei abgekühltem Motor, wie folgt vor. - Legen Sie den Motor waagerecht ab, entfernen Sie den Öldeckel (Abb. 1) und prüfen Sie, ob Sie Öl im Bereich zwischen den oberen und unteren Grenzmarkierungen der Ölleitung sehen (Abb. 2). - Füllen Sie Öl bis zur oberen Grenzmarkierung auf, falls nicht ausreichend Öl vorhanden ist (Ölstand nahe der unteren Grenzmarkierung) (Abb. 3). - Der Bereich um die Markierungen außen ist transparent, so dass Sie den Ölstand im Inneren prüfen können, ohne den Öldeckel abzunehmen. Wenn die Ölleitung jedoch stark verschmutzt ist, kann die Sichtbarkeit verloren gehen, und der Ölstand muss am gestuften Bereich im Inneren der Ölleitung geprüft werden. - Als Richtgröße sollten 10 Stunden für die Zeit für das Nachfüllen von Öl angenommen werden (d. h. nach ca. 10 Auftankungen). Falls das Öl seine Farbe geändert oder sich mit Schmutz vermischt hat, ersetzen Sie es durch neues Öl. (Weitere Informationen zum Intervall und der Methode des Ölwechsels finden Sie auf Seite 68.) Empfohlenes Öl: Öl der API-Klassifikation SAE 10W-30, Klasse SF oder höher (Viertaktmotor für Kfz) Ölmenge: ca. 0,08 l HINWEIS: Falls der Motor nicht aufrecht gehalten wird, kann Öl rund um den Motor fließen, sodass zu viel Öl nachgefüllt wird.
  • Página 60 Hinweis • Füllen Sie Öl nicht in geneigter Position des Motors auf. • Beim Auffüllen von Öl mit dem Motor in einer geneigten Position wird zu viel Öl aufgefüllt, und es kann zu Ölverschmutzungen und/oder Ölnebelbildung kommen. Punkt 2 beim Ölwechsel: „Falls Öl danebenläuft“ - Falls Öl zwischen Kraftstofftank und Motorenhauptblock gelangt, wird dieses Öl über den Kühllufteinlass angesaugt, wodurch der Motor verunreinigt wird. Wischen Sie vor dem Start des Betriebs danebengelaufenes Öl unbedingt gründlich ab. BETANKEN Umgang mit Kraftstoff Beim Umgang mit Kraftstoff ist äußerste Vorsicht geboten. Kraftstoffe können Lösungsmitteln ähnliche Substanzen enthalten. Das Betanken muss in einem gut belüfteten Raum oder im Freien erfolgen. Atmen Sie Kraftstoffdämpfe nicht ein, und vermeiden Sie jeglichen Körperkontakt mit Kraftstoff.
  • Página 61: Sicherheitsmassnahmen Vor Dem Starten Des Motors

    SICHERHEITSMASSNAHMEN VOR DEM STARTEN DES MOTORS - Sorgen Sie um den Arbeitsbereich zu jeder Zeit für eine Sicherheitszone mit einem Durchmesser von 15 m. Stellen Sie sicher, dass keine Personen (insbesondere Kinder) und/oder Tiere diese Zone betreten. - Stellen Sie vor dem Verwenden des Heckenschneiders sicher, dass sich die Maschine in einem betriebssicheren Zustand befindet. Stellen Sie sicher, dass die Schneidmesser nicht beschädigt sind, und überprüfen Sie, ob sich der Gashebel problemlos betätigen lässt.
  • Página 62 4) Seilzugstarter Ziehen Sie langsam den Startergriff, bis Sie einen deutlichen Widerstand spüren (Verdichtungspunkt). Lassen Sie den Startergriff anschließend in die Ausgangsposition zurückkehren, und ziehen Sie den Startergriff nun kräftig. Ziehen Sie das Starterseil niemals ganz heraus. Lassen Sie beim Ziehen den Startergriff niemals unvermittelt los.
  • Página 63 STOPPEN 1) Lassen Sie den Gashebel (2) vollkommen los, und drücken Sie, wenn sich die Motordrehzahl verlangsamt hat, den EIN/AUS-Schalter (1) in die Position STOPP, um den Motor zu stoppen. 2) Beachten Sie, dass die Schneidmesser nicht sofort stoppen, und warten Sie, STOPP bis die Schneidmesser vollkommen zum Stillstand gekommen sind.
  • Página 64: Betreiben Des Heckenschneiders

    - Achten Sie vor Beginn des Schneidvorgangs darauf, dass sich die Schneidmesser schnell bewegen. - Erfassen Sie den Heckenschneider immer mit beiden Händen, und halten Sie die EN4950H Maschine während der Arbeiten mit festem Griff. - Damit Sie den Heckenschneider optimal unter Kontrolle haben, legen Sie die Hände ganz um die Griffe (üben Sie mit dem Daumen einen Gegendruck aus),...
  • Página 65 Anpassung des Schneidwinkels Warnung: - Bedienen Sie das Werkzeug nicht mit gelockertem und unstabilem Schneidwerk. Sie können den Schnittwinkel zwischen 45° aufwärts und 90° abwärts einstellen. 1. Halten Sie den Motor der Stabheckenschere an und legen Sie die Maschine auf den Boden.
  • Página 66: Wartung

    Sie die Schritte 5 bis 6. HINWEIS: Stoppen Sie den Motor, und warten Sie, bis die Schneidmesser vollständig zum Stillstand gekommen sind, bevor Sie Einstellungen vornehmen. In den Schneidmessern befinden sich um die Sechskantschraube (2) Schlitze. Falls diese Schlitze mit Staub verstopft sind, reinigen Sie die Schlitze. Sechskantmutter Sechskantschraube Platte Messerführung EN4950H Oberes Messer Unteres Messer Schneidmesserschutz EN4951SH...
  • Página 67 Schmieren Die Schmieröffnung Wichtig: Warten Sie vor dem Schmieren unbedingt, bis das Getriebe (unter dem Bolzen) vollständig abgekühlt ist. - Das Getriebe der Heckenschneiders sollte nach jeweils 25 Betriebsstunden geschmiert werden. Die Schmieröffnung befindet sich unter der Schraube. Schrauben Sie zum Schmieren des Getriebes die Schraube heraus. Geben Sie in das Schmieröffnung ca.
  • Página 68 WECHSELN DES MOTORÖLS Überaltertes Motoröl verkürzt die Lebensdauer der gleitenden und rotierenden Teile deutlich. Nehmen Sie daher unbedingt in den angegebenen Zeitabständen einen Ölwechsel vor, und füllen Sie unbedingt die vorgegebene Menge an Frischöl ein. GEFAHR: Im Allgemeinen sind der Motorblock und das Motoröl nach dem unmittelbaren Stopp des Motors noch heiß. Überprüfen Sie vor einem Ölwechsel, ob sich der Motorblock und das Motoröl ausreichend abgekühlt haben. Andernfalls besteht Verbrennungsgefahr. Warten Sie nach dem Stoppen des Motors ausreichend lange, bis das Motoröl in den Öltank zurückgelaufen ist, damit der korrekte Ölstand abgelesen werden kann.
  • Página 69 5) Legen Sie den Motor waagerecht ab, und füllen Sie nach und nach Frischöl bis zur Markierung (6) der Obergrenze auf. Äußere Markierung (obere Grenze) 6) Ziehen Sie nach dem Auffüllen den Öldeckel fest, so dass sich dieser nicht löst und ein Auslaufen von Öl verursacht. Falls der Öldeckel nicht sicher festgezogen ist, kann Öl auslaufen. Innen Äußere gestufter Markierung Bereich (untere (obere Grenze) Grenze) Innen gestufter Bereich (untere Grenze) WICHTIGE PUNKTE ZUM ÖL - Entsorgen Sie Altöl niemals über den Hausmüll, in die Erde oder in Abwassersysteme.
  • Página 70 Staub und Schmutz kann zum Festfressen des Kolbens führen. AUSTAUSCHEN VON DICHTUNGEN Setzen Sie nach einem Zerlegen des Motors neue Dichtungen ein. Falls Wartungsarbeiten und Einstellungen vorgenommen werden müssen, die nicht in dieser Betriebsanleitung erläutert sind, wenden Sie sich an Ihr autorisiertes MAKITA Servicecenter.
  • Página 71: Aufbewahrung

    AUFBEWAHRUNG WARNUNG: Stoppen Sie vor dem Ablassen des Kraftstoffs unbedingt den Motor, und warten Sie, bis sich der Motor abgekühlt hat. Andernfalls kann es zu Verbrennungen oder zu einem Brand kommen. ACHTUNG: Wenn die Maschine für längere Zeit eingelagert wird, lassen Sie den gesamten Kraftstoff aus Tank und Vergaser ab, und lagern Sie die Maschine an einem trockenen und sauberen Ort.
  • Página 72 Maßnahmen nach einer längeren Lagerung - Nehmen Sie nach einer längeren Lagerung vor dem Starten des Motors unbedingt einen Ölwechsel vor (siehe S. 68). Öl zersetzt sich mit der Zeit, auch wenn die Maschine nicht verwendet wird. Betriebs- dauer Vor jedem Täglich Außerbetriebnahme/ Seite in dieser 25 h 50 h 200 h Betrieb (10 h) Einlagern Anleitung Position Motoröl Inspizieren/ Reinigen Wechseln Festziehen von Inspizieren...
  • Página 73: Fehlersuche

    FEHLERSUCHE Überprüfen Sie erst ein Problem selbst, bevor Sie eine Reparatur anfordern. Falls eine Anomalität auftritt, kontrollieren Sie die Maschine anhand der Beschreibungen in dieser Betriebsanleitung. Gebrauchen Sie die Maschine nicht zweckentfremdet, und demontieren Sie Bauteile ausschließlich wie erläutert. Wenden Sie sich für Reparaturen an ein autorisiertes Servicezentrum oder einen Vertreter vor Ort. Problem Mögliche Ursache (Fehlfunktion) Abhilfe...
  • Página 74: Simboli

    Italiano (Istruzioni originali) Sommario Pagina Grazie per aver scelto questo tagliasiepi MAKITA. Siamo lieti di offrirvi un prodotto che è il risultato di un ampio programma di Simboli ....................74 sviluppo e di numerosi anni di conoscenze ed esperienza. Istruzioni di sicurezza ..............75...
  • Página 75: Istruzioni Di Sicurezza

    ISTRUZIONI DI SICUREZZA Istruzioni generali - Prima dell’uso, leggere attentamente questo manuale e imparare a maneggiare correttamente il tagliasiepi. QUESTO APPARECCHIO PUÒ ARRECARE FERITE GRAVI SE USATO IN MODO IMPROPRIO! - Se si presta l’apparecchio a un’altra persona, fornire sempre istruzioni dettagliate sull’uso corretto del tagliasiepi.
  • Página 76 Avviare il tagliasiepi - Prima di montare o regolare l’apparecchio, spegnere il motore e staccare il tappo della candela. - Prima di avviare il tagliasiepi, assicurarsi che l’apparecchio sia in condizioni operative sicure. - Non cercare mai di avviare il motore se l’apparecchio è danneggiato. - Controllare il funzionamento del meccanismo di sicurezza della leva dell’acceleratore.
  • Página 77 Rifornimento - Prima del rifornimento, spegnere il motore. - Non effettuare mai il rifornimento in presenza di fiamme libere. - Non fumare durante il rifornimento. - Prima del rifornimento, lasciar raffreddare sufficientemente il motore. - Evitare il contatto tra la pelle e i prodotti petroliferi. Non inalare scarichi di benzina e indossare sempre i guanti di protezione durante il rifornimento.
  • Página 78 Utilizzare solo parti di ricambio e accessori originali forniti dai centri di assistenza autorizzati MAKITA. L’utilizzo di accessori e parti non autorizzate può aumentare il rischio di incidenti e infortuni. MAKITA declina ogni responsabilità per gli incidenti o i danni dovuti all’uso di accessori o pezzi non autorizzati. Stoccaggio - Prima di riporre l’apparecchio è...
  • Página 79 Solo per i paesi europei Dichiarazione di conformità CE La dichiarazione di conformità CE è inclusa nell’Allegato A di questo manuale di istruzioni.
  • Página 80: Dati Tecnici

    DATI TECNICI EN4950H EN4951SH Modello Impugnatura ad anello Impugnatura diritta Dimensioni (Lu × La × Al) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Peso netto 6,9 kg 6,6 kg Volume (serbatoio del carburante)
  • Página 81: Denominazione Dei Componenti

    DENOMINAZIONE DEI COMPONENTI EN4950H EN4951SH Denominazione dei componenti Cavo dell’acceleratore Sicura di accensione Leva dell’acceleratore Interruttore di arresto Impugnatura Albero Scatola degli ingranaggi Lama da taglio Filtro dell’aria Tappo del serbatoio del carburante Serbatoio del carburante Scatola della frizione Tappo della candela...
  • Página 82: Montaggio

    (6) e riprovare. 4. Assicurarsi che l’albero sia ben inserito, quindi stringere il bullone M5 x 16 e il bullone M5 x 25. FISSAGGIO DELL’IMPUGNATURA (per EN4950H) - Fissare l’impugnatura ad anello sull’albero, come mostrato nella figura. al motore - Per mantenere la giusta distanza tra i punti di presa, l’impugnatura ad anello...
  • Página 83: Carburante/Rifornimento

    CARBURANTE/RIFORNIMENTO PRIMA DELL’AVVIAMENTO Ispezione e rabbocco dell’olio motore - Eseguire la seguente procedura a motore freddo. - Posizionare il motore in piano, rimuovere il tappo dell’olio (Fig. 1) e verificare che il livello dell’olio sia compreso tra i limiti superiore e inferiore del tubo dell’olio (Fig.
  • Página 84 Nota • Non sostituire l’olio se il motore è in posizione inclinata. • Il rabbocco effettuato con il motore inclinato può portare a un eccessivo riempimento, causando la contaminazione dell’olio e/o la produzione di fumo bianco. Punto 2 della sostituzione dell’olio: “Fuoriuscite d’olio” - Se dovesse fuoriuscire e penetrare tra il serbatoio del carburante e il gruppo principale del motore, l’olio verrebbe aspirato dall’apertura di aspirazione dell’aria di raffreddamento, contaminando il motore.
  • Página 85: Precauzioni Prima Di Avviare Il Motore

    PRECAUZIONI PRIMA DI AVVIARE IL MOTORE - Lasciare sempre una zona di sicurezza di 15 metri di diametro intorno all’area di lavoro. Assicurarsi che persone (in particolare i bambini) e/o animali restino al di fuori di questa zona. - Prima di usare il tagliasiepi, assicurarsi che l’apparecchio sia in condizioni operative sicure.
  • Página 86 4) Starter manuale Tirare delicatamente la manopola di avviamento fin quando non risulta difficile da tirare (punto di compressione). A questo punto, riportare la manopola nella posizione iniziale e tirarla con forza. Non tirare la corda fino alla completa estensione. Una volta tirata la manopola di avviamento, non togliere immediatamente la mano.
  • Página 87 ARRESTO 1) Rilasciare completamente la leva dell’acceleratore (2) e, una volta ridotta la velocità del motore, portare l’interruttore I-O (1) nella posizione di ARRESTO. Il motore si spegne. 2) La testina di taglio potrebbe non fermarsi immediatamente; attendere che ARRESTO rallenti del tutto.
  • Página 88: Funzionamento Del Tagliasiepi

    (utilizzando il pollice per fare contropressione) e mantenere una presa ferma sulle stesse. - Le lame da taglio continuano a muoversi per due secondi massimo dopo che la EN4950H leva dell’acceleratore viene rilasciata. - Non tagliare col tagliasiepi a bassa velocità del motore.
  • Página 89 Regolazione dell’angolo di taglio Avvertenza: - Non utilizzare l’apparecchio se l’unità di taglio è allentata e instabile. È possibile regolare l’angolo di taglio verso l’alto di 45° e verso il basso di 90°. 1. Spegnere il motore del tagliasiepi e appoggiare l’apparecchio a terra. 2.
  • Página 90: Manutenzione

    NOTA: Prima di effettuare la regolazione, spegnere il motore e attendere l’arresto delle lame. Le lame presentano una fessura intorno al bullone esagonale (2). Se si nota della polvere all’estremità di una delle fessure, rimuoverla. Dado di raccordo esagonale Bullone esagonale Piastra EN4950H Guida della lama Lama superiore Lama inferiore Coprilama...
  • Página 91 Ingrassaggio e lubrificazione Foro di lubrificazione Importante: Prima della lubrificazione, assicurarsi che la superficie della (sotto il bullone) scatola degli ingranaggi si sia raffreddata del tutto. - La scatola degli ingranaggi del tagliasiepi deve essere lubrificata ogni 25 ore di funzionamento. I fori di lubrificazione si trovano sotto il bullone. Rimuovere il bullone per effettuare la lubrificazione.
  • Página 92 SOSTITUZIONE DELL’OLIO MOTORE L’olio motore deteriorato riduce notevolmente la durata delle parti scorrevoli e rotanti. Controllare quindi il periodo e la quantità della sostituzione. PERICOLO: In generale, il gruppo principale del motore e l’olio motore rimangono caldi dopo l’arresto del motore. Per sostituire l’olio è...
  • Página 93 5) Posizionare il motore in piano e rabboccare gradatamente l’olio fino all’indicatore di limite superiore (6). Indicatore esterno (limite superiore) 6) Dopo il rifornimento, serrare il tappo dell’olio in modo che non si allenti e causi perdite. Se il tappo dell’olio non è correttamente serrato, potrebbero verificarsi perdite d’olio.
  • Página 94 SOSTITUZIONE DELLE GUARNIZIONI E DEI SIGILLANTI Sostituire le guarnizioni e i sigillanti se il motore è smontato. Per qualsiasi intervento di manutenzione o regolazione non descritto in questo manuale, rivolgersi al centro assistenza autorizzato MAKITA di zona.
  • Página 95: Stoccaggio

    STOCCAGGIO AVVERTENZA: Quando si scarica il carburante, il motore deve essere spento e freddo. La mancata osservanza delle istruzioni può causare fiamme e incendi. ATTENZIONE: In caso di inutilizzo prolungato, scaricare tutto il carburante dal serbatoio e dal carburatore e conservare l’apparecchio in un ambiente pulito e asciutto.
  • Página 96 Attenzione dopo una lunga conservazione - Prima dell’avviamento dopo una fase di inutilizzo prolungata è opportuno sostituire l’olio (vedere pag. 92). L’olio si deteriora anche se l’apparecchio resta inutilizzato. Durata in Ogni Prima Spegnimento/ esercizio giorno 25 ore 50 ore 200 ore dell’uso riposo...
  • Página 97: Risoluzione Dei Problemi

    RISOLUZIONE DEI PROBLEMI Prima di richiedere una riparazione è opportuno individuare il problema autonomamente. Se viene rilevata un’anomalia, controllare l’apparecchio secondo la descrizione riportata nel presente manuale. Non smontare o manomettere le parti non indicate nella descrizione. Per le riparazioni rivolgersi all’agente autorizzato dell’assistenza o al rivenditore di zona. Anomalia Probabile causa Soluzione...
  • Página 98: Symbolen

    Nederlands (Originele instructies) Inhoud Pagina Hartelijk dank voor uw keuze voor deze stokheggenschaar van MAKITA. Met trots bieden wij u een gereedschap aan dat het Symbolen..................98 resultaat is van een uitgebreid ontwikkelingsprogramma en Veiligheidsinstructies ..............99 jarenlange kennis en ervaring. Om de best mogelijke resultaten te behalen die uw Technische gegevens ..............
  • Página 99: Veiligheidsinstructies

    VEILIGHEIDSINSTRUCTIES Algemene instructies - Lees deze gebruiksaanwijzing vóór gebruik zorgvuldig door en maak uzelf grondig bekend met hoe de stokheggenschaar correct gehanteerd dient te worden. DIT GEREEDSCHAP KAN BIJ VERKEERD GEBRUIK ERNSTIG LETSEL VEROORZAKEN! - Wanneer het gereedschap aan een ander uitleent, geeft u altijd gedetailleerde instructies over het correct gebruik van de stokheggenschaar.
  • Página 100 De stokheggenschaar starten - Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf. - Alvorens de stokheggenschaar te starten, zorgt u er altijd voor dat het gereedschap op een veilige manier gebruiksklaar is. - Probeer nooit de motor te starten als het gereedschap beschadigd is.
  • Página 101 Brandstof bijvullen - Alvorens brandstof bij te vullen, zet de motor uit. - Vul nooit brandstof bij in de buurt van open vuur. - Tijdens het bijvullen van brandstof mag u niet roken. - Laat de motor altijd voldoende afkoelen voordat u brandstof bijvult. - Let erop dat uw huid niet in aanraking komt met petroleumproducten.
  • Página 102 - Nooit verbogen of gebroken messenbladen repareren door rechtbuigen of lassen. Hierdoor kan een deel van de messenbladen afbreken en ernstig letsel veroorzaken. Neem contact op met een erkend MAKITA-servicecentrum om de messenbladen te vervangen door originele messenbladen van MAKITA.
  • Página 103 Alleen voor Europese landen EU-verklaring van conformiteit De EU-verklaring van conformiteit is opgenomen als Bijlage A in deze instructiehandleiding.
  • Página 104: Technische Gegevens

    TECHNISCHE GEGEVENS EN4950H EN4951SH Model Beugelhandgreep Rechte handgreep Afmetingen (l x b x h) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Nettogewicht 6,9 kg 6,6 kg Volume (brandstoftank) 0,6 liter Lengte van messenbladen...
  • Página 105: Namen Van Onderdelen

    NAMEN VAN ONDERDELEN EN4950H EN4951SH Namen van onderdelen Gaskabel Uit-vergrendelknop Gashendel I-O-schakelaar Handgreep Schacht Tandwielhuis Messenbladen Luchtfilter Brandstofvuldop Brandstoftank Koppelingshuis Bougiekap Brandstofhandpomp Uitlaatdemper Trekstartinrichting Trekstarthandgreep Schede Olievuldop Olietank Schouderriem (los verkrijgbaar)
  • Página 106: Onderdelen Aanbrengen

    4. Controleer of de schacht correct is ingestoken en draai daarna de bout M5 x 16 en de bout M5 x 25 vast. DE HANDGREEP BEVESTIGEN (voor EN4950H) naar motor - Bevestig de beugelhandgreep aan de schacht zoals afgebeeld.
  • Página 107: Brandstof En Bijvullen

    BRANDSTOF EN BIJVULLEN VÓÓR HET BEGIN VAN HET WERK Controleren en bijvullen van de motorolie - Voer de volgende procedure uit bij koude motor. - Plaats de motor horizontaal, draai de olievuldop eraf (zie afb. 1) en controleer of het oliepeil tussen de inwendige randen voor de boven- en ondergrens van de oliebuis staat (zie afb.
  • Página 108 Opmerking • Ververs de olie niet met de motor in een gekantelde positie. • Als olie wordt bijgevuld terwijl de motor is gekanteld, kan te veel olie worden bijgevuld waardoor verontreiniging en/of witte rook wordt veroorzaakt. Tip 2 bij het verversen van de olie: “Olielekkage” - Als olie eruit lekt tussen de brandstoftank en het motorblok, wordt de olie via de koelluchtinlaatopening naar binnen gezogen waardoor de motor verontreinigd raakt.
  • Página 109: Voorzorgsmaatregelen Vóór Het Starten Van De Motor

    VOORZORGSMAATREGELEN VÓÓR HET STARTEN VAN DE MOTOR - Bewaar altijd een veiligheidszone met een diameter van 15 meter rondom het werkgebied. Zorg ervoor dat iedereen (maar met name kinderen) en/of dieren buiten deze zone blijven. - Alvorens de stokheggenschaar te gebruiken, zorgt u ervoor dat het gereedschap op een veilige manier gebruiksklaar is.
  • Página 110 4) Trekstartinrichting Trek voorzichtig aan de trekstarthandgreep tot u weerstand voelt (compressiepunt). Laat de trekstarthandgreep terugtrekken en trek er vervolgens krachtig aan. Trek nooit door tot aan het einde van het trekstartkoord. Nadat aan de trekstarthandgreep is getrokken, mag u hem niet onmiddellijk loslaten.
  • Página 111 STOP 1) Laat de gashendel (2) volledig los en, nadat het motortoerental is afgenomen, duw de I-O-schakelaar (1) naar de stand STOP om de motor uit te schakelen. 2) Bedenk dat het snijgarnituur wellicht niet onmiddellijk stopt en laat het volledig tot stilstand komen.
  • Página 112: De Stokheggenschaar Bedienen

    (gebruik uw duim voor tegendruk) en houdt de handgrepen stevig vast. - Merk op dat de messenbladen nog maximaal twee seconden blijven bewegen EN4950H nadat de gashendel is losgelaten. - Snoei niet met de stokheggenschaar op een laag motortoerental.
  • Página 113 De snoeihoek instellen Waarschuwing: - Bedien het gereedschap niet met een loszittende en instabiele snoeieenheid. U kunt de snoeihoek 45° omhoog en 90° omlaag verstellen. 1. Zet de motor van de stokheggenschaar uit en leg het gereedschap op de grond. 2.
  • Página 114: Onderhoud

    OPMERKING: Voordat u de afstelling maakt, zet u de motor uit en wacht u tot de messenbladen stilstaan. In de messenbladen zit een gleuf rondom de zeskantbout (2). In het geval u stof ziet in het uiteinde van de gleuf, verwijdert u dit. Zeskant-U-moer Zeskantbout Plaat Messenbladgeleider EN4950H Bovenste messenblad Onderste messenblad Beschermkap EN4951SH...
  • Página 115 Smeervet bijvullen Smeeropening Belangrijk: Controleer of het oppervlak van het tandwielhuis volledig koud is (onder de bout) voordat u smeert. - Het tandwielhuis van de stokheggenschaar moet elke 25 bedrijfsuren worden gesmeerd. De smeeropening zit onder de bout. Verwijder de bout om te kunnen smeren.
  • Página 116 MOTOROLIE VERVERSEN Verslechterde motorolie verkort sterk de levensduur van de draaiende delen van de motor. Controleer het verversingsinterval en de bijvulhoeveelheid. GEVAAR: Over het algemeen zijn de motor zelf en de motorolie heet kort nadat de motor is uitgeschakeld. Alvorens de motorolie te verversen, controleert u op de motor zelf en de motorolie voldoende zijn afgekoeld.
  • Página 117 5) Plaats de motor horizontaal en vul geleidelijk nieuwe motorolie bij tot aan de markering van de bovengrens (6). Markering op buitenkant (bovengrens) 6) Draai na het bijvullen de olievuldop stevig vast, zodat deze niet kan losraken en gaan lekken. Als de olievuldop niet stevig wordt vastgedraaid, kan deze gaan lekken.
  • Página 118 DE AFDICHTINGEN EN PAKKINGEN VERVANGEN Vervang de pakkingen en afdichtingen als de motor gedemonteerd is. Voor alle onderhoudswerkzaamheden en afstellingen die niet in deze handleiding worden beschreven, neemt u contact op met u uw plaatselijk, erkend MAKITA- servicecentrum.
  • Página 119: Opslag

    OPSLAG WAARSCHUWING: Voordat u begint met het aftappen van de brandstof, zet u de motor uit en wacht u totdat de motor is afgekoeld. Als u dat niet doet kan dat leiden tot brandwonden of brand. LET OP: Als u het gereedschap gedurende een lange tijd opbergt, tapt u alle brandstof af uit de brandstoftank en carburateur, en bergt u hem op een droge en schone plaats op.
  • Página 120 Aandachtspunt na langdurige opslag - Alvorens de motor na langdurige stilstand opnieuw te starten, moet de olie worden ververst (zie pag. 116). De olie verslechtert terwijl het gereedschap niet in gebruik is. Bedrijfsuren Vóór Dagelijks Uitschakelen/ Raadpleeg 25 uur 50 uur 200 uur Item gebruik...
  • Página 121: Problemen Oplossen

    PROBLEMEN OPLOSSEN Alvorens een verzoek voor reparatie in te dienen, controleer u de storing zelf aan de hand van de onderstaande tabel. Als een probleem is gevonden, repareert u het gereedschap aan de hand van de beschrijvingen in deze gebruiksaanwijzing. Probeer nooit enig onderdeel te demonteren of repareren in strijd met de beschrijvingen.
  • Página 122: Símbolos

    Español (Instrucciones originales) Tabla de contenido Página Muchas gracias por comprar el cortasetos de extensión MAKITA. Nos complace ofrecerle un producto que es el resultado de un Símbolos..................122 extenso programa de desarrollo y muchos años de conocimientos y Instrucciones de seguridad............123 experiencia.
  • Página 123: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Instrucciones generales - Antes del uso, lea con atención este manual y familiarícese exhaustivamente con el manejo correcto del cortasetos de extensión. ¡ESTE EQUIPO PUEDE PROVOCAR LESIONES GRAVES SI SE UTILIZA DE FORMA INCORRECTA! - Cuando preste el equipo a otra persona, proporcione siempre instrucciones detalladas sobre cómo utilizar de forma correcta el cortasetos de extensión.
  • Página 124 Puesta en marcha del cortasetos de extensión - Antes del montaje o ajuste del equipo, apague el motor y retire el capuchón de la bujía. - Antes de poner en marcha el cortasetos de extensión, asegúrese siempre de que la máquina esté en un estado operativo seguro. - Nunca intente poner en marcha el motor si el equipo está...
  • Página 125 Repostaje - Antes de repostar, pare el motor. - Nunca reposte cerca de llamas vivas. - No fume durante el repostaje. - Deje que pase tiempo suficiente para que el motor se enfríe antes del repostaje. - Tenga cuidado de que la piel no entre en contacto con productos derivados del petróleo.
  • Página 126 - Nunca repare cuchillas dobladas o rotas enderezándolas o soldándolas. Puede provocar que se desprendan parte de las cuchillas y se provoquen lesiones graves. Póngase en contacto con el centro de servicio autorizado de MAKITA para obtener cuchillas auténticas de MAKITA para el reemplazo.
  • Página 127 Sólo para países europeos Declaración de conformidad de la CE La Declaración de conformidad de la CE se incluye como Anexo A en este manual de instrucciones.
  • Página 128: Datos Técnicos

    DATOS TÉCNICOS EN4950H EN4951SH Modelo Asidero circular Asidero recto Dimensiones (Largo x Ancho x Alto) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Peso neto 6,9 kg 6,6 kg Volumen (depósito de combustible)
  • Página 129: Denominación De Las Piezas

    DENOMINACIÓN DE LAS PIEZAS EN4950H EN4951SH Denominación de las piezas Cable de la mariposa de gases Palanca de desbloqueo Palanca de la mariposa de gases Interruptor de parada Asidero Caja de engranajes Cuchilla de corte Filtro de aire Tapa del depósito de combustible Depósito de combustible...
  • Página 130: Ensamblado

    4. Asegúrese de que el eje se haya insertado correctamente y después apriete el perno M5 x 16 y el perno M5 x 25. ACOPLAMIENTO DEL ASIDERO (para EN4950H) - Fije el asidero circular en el eje tal y como se muestra.
  • Página 131: Combustible/Repostaje

    COMBUSTIBLE/REPOSTAJE ANTES DEL USO Inspección y rellenado del aceite de motor - Realice el siguiente procedimiento con el motor frío. - Coloque el motor en una posición nivelada, retire la tapa de aceite (Fig. 1) y compruebe si hay aceite en el intervalo entre las marcas de límite superior e inferior del tubo de aceite (Fig.
  • Página 132 Nota • No rellene aceite con el motor en una posición inclinada. • Si se rellena aceite con el motor inclinado se producirá un exceso de llenado, que provocará contaminación por aceite y/o humo blanco. Punto 2 de la sustitución de aceite: “Si se derrama aceite” - Si se derrama aceite entre el depósito de combustible y la unidad principal del motor, el aceite se succionará...
  • Página 133: Precauciones Antes De Poner En Marcha El Motor

    PRECAUCIONES ANTES DE PONER EN MARCHA EL MOTOR - En todo momento, establezca una zona de seguridad de 15 metros de diámetro alrededor del área de trabajo. Asegúrese de que todas las personas (especialmente los niños) y/o animales permanezcan fuera de esta zona. - Antes de utilizar el cortasetos de extensión, asegúrese de que la máquina esté...
  • Página 134 4) Arrancador de retroceso Tire lentamente de la empuñadura de arranque hasta que note cierta resistencia (punto de compresión). A continuación, devuelva la empuñadura de arranque a su posición y tire con fuerza de ella. Nunca tire por completo de la cuerda de arranque.
  • Página 135 PARADA 1) Suelte la palanca de la mariposa de gases (2) completamente y, cuando se haya reducido la velocidad del motor, ajuste el interruptor I-O (1) en la posición “PARADA” para detener el motor. 2) Tenga en cuenta que es posible que el cabezal de corte no se detenga PARADA inmediatamente y permita que reduzca su velocidad hasta detenerse.
  • Página 136: Utilización Del Cortasetos De Extensión

    - Para garantizar un control óptimo del cortasetos de extensión, rodee los asideros EN4950H completamente con las manos (utilice el pulgar para contrarrestar la presión) y aplique un firme agarre sobre los asideros.
  • Página 137 Ajuste del ángulo de corte Advertencia: - No utilice la herramienta con la unidad de corte floja o inestable. Puede ajustar el ángulo de corte hacia arriba 45° y hacia abajo 90°. 1. Detenga el motor del cortasetos de extensión y deje la máquina en el suelo. 2.
  • Página 138: Mantenimiento

    Las cuchillas tienen una ranura alrededor del perno hexagonal de armadura (2). Si encuentra polvo en cualquiera de las ranuras, límpielo. Tuerca en U hexagonal Perno hexagonal Placa Guía de la cuchilla EN4950H Cuchilla superior Cuchilla inferior Protección de la cuchilla EN4951SH...
  • Página 139 Adición de grasa y lubricante Orificio de engrase Importante: Asegúrese de que la superficie de la caja de engranajes esté (bajo el perno) completamente fría antes de la lubricación. - La caja de engranajes del cortasetos de extensión se debe engrasar cada 25 horas de trabajo.
  • Página 140 SUSTITUCIÓN DEL ACEITE DEL MOTOR El aceite de motor deteriorado acortará en gran medida la duración de las partes deslizantes y giratorias. Asegúrese de comprobar el período y la cantidad de reemplazo. PELIGRO: En general, la unidad principal del motor y el aceite de motor permanecen calientes después de apagar el motor. Al reemplazar el aceite, asegúrese de que la unidad principal del motor y el aceite de motor se hayan enfriado suficientemente.
  • Página 141 5) Coloque el motor en una posición nivelada y rellene gradualmente hasta la marca de límite superior (6) con aceite nuevo. Marca externa (límite superior) 6) Tras el llenado, apriete firmemente la tapa de aceite, de forma que no se afloje y no provoque fugas.
  • Página 142 REEMPLAZO DE LAS JUNTAS Y RETENES Reemplace las juntas y los retenes si se desmonta el motor. Para cualquier mantenimiento o ajuste no descrito en este manual, consulte con su centro de servicio técnico autorizado de MAKITA.
  • Página 143: Almacenamiento

    ALMACENAMIENTO ADVERTENCIA: Cuando drene el combustible, detenga el motor y espere a que se enfríe. De lo contrario se pueden producir quemadura o un incendio. ATENCIÓN: Cuando guarde la herramienta durante mucho tiempo, drene todo el combustible del depósito de combustible y el carburador y manténgalo en un lugar seco y limpio.
  • Página 144 Atención tras un almacenamiento prolongado - Antes de poner en marcha la herramienta tras estar apagada durante un período de tiempo prolongado, asegúrese de reemplazar el aceite (consulte la P140). El aceite se deteriorará durante el tiempo que la máquina haya permanecido sin utilizar. Tiempo de funcionamiento Antes del...
  • Página 145: Localización Y Solución De Averías

    LOCALIZACIÓN Y SOLUCIÓN DE AVERÍAS Antes de realizar una solicitud de reparación, compruebe usted mismo el problema. Si encuentra una anomalía, controle la máquina de acuerdo con la descripción de este manual. Nunca manipule ni desmonte ninguna pieza de forma contraria a la descripción. Si es necesario realizar reparaciones, póngase en contacto con un agente de servicio autorizado o un distribuidor local.
  • Página 146: Símbolos

    Português (Instruções de origem) Índice Página Obrigado por ter escolhido o aparador de cerca-viva da MAKITA. Temos o prazer de oferecer um produto que é o resultado de Símbolos..................146 um vasto programa de desenvolvimento e de muitos anos de Instruções de segurança .............. 147 conhecimento e experiência.
  • Página 147: Instruções De Segurança

    INSTRUÇÕES DE SEGURANÇA Instruções gerais - Antes da utilização, leia atentamente este manual e familiarize-se com o manuseamento correcto do aparador de cerca-viva. ESTE EQUIPAMENTO PODE CAUSAR FERIMENTOS GRAVES SE FOR UTILIZADO INCORRECTAMENTE! - Forneça sempre instruções detalhadas sobre como utilizar correctamente o aparador de cerca-viva ao emprestar o equipamento a outra pessoa.
  • Página 148 Ligar o aparador de cerca-viva - Antes de montar ou ajustar o equipamento, desligue o motor e retire a tampa da vela de ignição. - Antes de ligar o aparador de cerca-viva, certifique-se sempre de que a máquina está num estado de funcionamento seguro. - Nunca tente ligar o motor se o equipamento estiver danificado.
  • Página 149 Reabastecimento de combustível - Antes de reabastecer, desligue o motor. - Nunca reabasteça perto de chamas livres. - Não fumo ao reabastecer. - Permita sempre tempo suficiente para o motor arrefecer antes de reabastecer. - Não permita que a sua pele entre em contacto com produtos com petróleo. Não inale vapores de gasolina e use sempre luvas de protecção ao reabastecer.
  • Página 150 A utilização de acessórios e ferramentas não autorizados pode aumentar o risco de acidentes e ferimentos. A MAKITA não é responsável por acidentes ou danos resultantes da utilização de acessórios e peças não autorizados.
  • Página 151 Apenas para países europeus Declaração de conformidade CE A declaração de conformidade CE está incluída como Anexo A neste manual de instruções.
  • Página 152: Dados Técnicos

    DADOS TÉCNICOS EN4950H EN4951SH Modelo Pega fechada Pega Dimensões (C x L x A) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Peso líquido 6,9 kg 6,6 kg Volume (depósito de combustível)
  • Página 153: Designação De Peças

    DESIGNAÇÃO DE PEÇAS EN4950H EN4951SH Designação de peças Cabo do acelerador Alavanca de bloqueio Alavanca do acelerador Interruptor de paragem Pega Veio Caixa de velocidades Lâmina de corte Filtro de ar Tampa do depósito de combustível Depósito de combustível Embraiagem Tampa da vela de ignição...
  • Página 154: Montagem

    4. Certifique-se de que o veio está bem introduzido e, de seguida, aperte o parafuso M5 x 16 e o parafuso M5 x 25. INSTALAR A PEGA (para EN4950H) - Fixe a pega fechada no veio, conforme mostrado. para motor - Para manter uma distância adequada entre os cabos, coloque a pega fechada à...
  • Página 155: Combustível/Reabastecimento De Combustível

    COMBUSTÍVEL/REABASTECIMENTO DE COMBUSTÍVEL ANTES DE INICIAR O FUNCIONAMENTO Inspecção e reabastecimento óleo do motor - Execute o procedimento seguinte, com o motor arrefecido. - Defina o nível do motor, retire o tampão de óleo (Fig. 1) e verifique se existe ou não óleo no intervalo entre as marcas de limite superior e inferior do tubo de óleo (Fig.
  • Página 156 Nota • Não substitua o óleo com o motor numa posição inclinada. • Abastecer com óleo enquanto o motor está inclinado resulta no abastecimento excessivo que causa contaminação de óleo e/ou fumo branco. Ponto 2 sobre a Substituição do óleo: “Em caso de derrames de óleo” - Em caso de derrames de óleo entre o depósito de combustível e a unidade principal do motor, o óleo é...
  • Página 157: Precauções Antes De Ligar O Motor

    PRECAUÇÕES ANTES DE LIGAR O MOTOR - Disponha sempre de uma zona de segurança com 15 metros de diâmetro em redor da área de trabalho. Certifique-se de que todas as pessoas (especialmente crianças) e/ou animais permanecem fora desta zona. - Antes de utilizar o aparador de cerca-viva, certifique-se de que a máquina está...
  • Página 158 4) Fio de arranque Puxe o manípulo de arranque suavemente até ficar difícil de puxar (ponto de compressão). De seguida, alivie o manípulo de arranque e puxe com força. Nunca puxe a corda ao máximo. Assim que o manípulo de arranque for puxado, nunca solte a mão imediatamente.
  • Página 159 PARAR 1) Solte totalmente a alavanca do acelerador (2) e quando a velocidade do motor tiver baixado, regule o botão I-O (1) para STOP, o motor irá parar. 2) Note que a cabeça de corte poderá não parar imediatamente e deixe sempre que ela abrande e pare completamente por si própria.
  • Página 160: Utilizar O Aparador De Cerca-Viva

    - Para garantir um controlo ideal sobre o aparador de cerca-viva, envolva sempre as mãos à volta das pegas (utilize o polegar para contrapressão) e agarre bem as pegas. EN4950H - Atente que as lâminas de corte irão permanecer em movimento durante dois segundos após libertar a alavanca do acelerador.
  • Página 161 Ajuste do ângulo de corte Aviso: - Não utilize a ferramenta com a unidade de corte solta e instável. Pode ajustar o ângulo de corte para cima para 45° e para baixo para 90°. 1. Desligue o motor do aparador de cerca-viva e coloque a máquina no chão. 2.
  • Página 162: Manutenção

    NOTA: Antes de efectuar o ajuste, desligue o motor e aguarde a paragem das lâminas. As lâminas têm uma ranhura em torno do parafuso sextavado (2). Caso encontre pó na extremidade de qualquer uma das ranhuras, limpe-o. Porca em U sextavada Parafuso sextavado Placa Lâmina-guia Lâmina superior Lâmina inferior EN4950H Resguardo da lâmina EN4951SH...
  • Página 163 Adicionar massa lubrificante Orifício de lubrificação Importante: Certifique-se de que a superfície da caixa de velocidades está (sob o parafuso) completamente fria antes de lubrificar. - A caixa de velocidades do aparador de cerca-viva deve ser lubrificada a cada 25 horas de utilização. O orifício de lubrificação está situado sob o parafuso. Retire o parafuso a lubrificar.
  • Página 164 SUBSTITUIÇÃO DO ÓLEO DO MOTOR Um óleo do motor deteriorado irá encurtar muito a vida útil das peças deslizantes e rotativas. Certifique-se de que verifica o período e quantidade de substituição. PERIGO: Normalmente, a unidade principal do motor e o óleo do motor ainda permanecem quentes logo após a paragem do motor.
  • Página 165 5) Defina o nível do motor e abasteça gradualmente até à marca do limite superior (6) com óleo novo. Marca externa (limite superior) 6) Depois de encher, aperte o tampão do óleo, de forma a que não se solte e provoque fugas.
  • Página 166 êmbolo. SUBSTITUIÇÃO DAS JUNTAS E EMPANQUES Substitua as juntas e os empanques se o motor estiver desmontado. Para quaisquer operações de manutenção ou ajuste não descritas neste manual, consulte o seu centro de assistência autorizados ou de fábrica MAKITA.
  • Página 167: Armazenamento

    ARMAZENAMENTO AVISO: Quando purgar o combustível, desligue o motor e deixe-o arrefecer. Caso contrário, poderá causar queimaduras ou incêndios. ATENÇÃO: Quando armazena a máquina durante um longo período, purgue todo o combustível do depósito de combustível e carburador e guarde-a num local seco e limpo. - Purgue o combustível do depósito de combustível e carburador de acordo com o procedimento seguinte: 1) Retire a tampa do depósito de combustível e purgue o combustível por...
  • Página 168 Atenção após armazenamento de longa duração - Antes do arranque após paragem de longa duração, certifique-se de que substitui o óleo (consulte P164). O óleo irá deteriorar enquanto a máquina não é utilizada. Tempo de funcionamento Antes da Diária Paragem/ 200h utilização (10h)
  • Página 169: Resolução De Problemas

    RESOLUÇÃO DE PROBLEMAS Antes de efectuar um pedido para reparações, verifique você mesmo o problema. Se encontrar uma anomalia, controle a máquina de acordo com a descrição neste manual. Nunca altere nem desmonte qualquer peça contrária à descrição. Para reparações, contacte o Agente de Serviço Autorizado ou concessionário local.
  • Página 170: Symboler

    Dansk (Originalvejledning) Indhold Side Tak fordi du valgte en stanghækkeklipper fra MAKITA. Vi er glade for at kunne tilbyde dig et produkt, der er resultatet af et omfattende Symboler ..................170 udviklingsprogram og mange års viden og erfaring. Sikkerhedsanvisninger ..............171 For at kunne opnå...
  • Página 171: Sikkerhedsanvisninger

    SIKKERHEDSANVISNINGER Generelle retningslinjer - Inden brug skal du omhyggeligt læse denne brugsanvisning igennem og gøre dig bekendt med, hvordan du anvender stanghækkeklipperen på korrekt vis. DETTE UDSTYR KAN MEDFØRE ALVORLIG PERSONSKADE, HVIS DET ANVENDES FORKERT! - Når du låner udstyret ud til andre personer, skal du altid detaljeret forklare, hvordan stanghækkeklipperen anvendes korrekt.
  • Página 172 Start af stanghækkeklipperen - Inden samling eller justering af udstyret skal du slukke for motoren og fjerne tændrørshætten. - Inden start af stanghækkeklipperen skal du altid kontrollere, at maskinen er i sikker stand, klar til anvendelse. - Forsøg aldrig at starte motoren, hvis udstyret er beskadiget. - Kontroller, at gashåndtagets sikkerhedsmekanisme fungerer.
  • Página 173 Påfyldning af brændstof - Stop motoren inden du fylder brændstof på. - Påfyld aldrig brændstof i nærheden af åben ild. - Ryg ikke under påfyldning af brændstof. - Giv altid motoren tilstrækkelig tid til at køle af, inden du påfylder brændstof. - Pas på...
  • Página 174 Bed et autoriseret MAKITA-servicecenter om at efterse og vedligeholde stanghækkeklipperen med regelmæssige mellemrum. Brug kun originale reservedele og tilbehør leveret fra MAKITA via autoriserede servicecentre. Brug af uautoriseret tilbehør og værktøjer kan muligvis forøge risikoen for uheld og tilskadekomst.
  • Página 175 Kun for lande i Europa EF-overensstemmelseserklæring EF-overensstemmelseserklæringen er inkluderet som appendiks A til denne betjeningsvejledning.
  • Página 176: Tekniske Data

    TEKNISKE DATA EN4950H EN4951SH Model Bøjlehåndtag Lige håndtag Mål (L x B x H) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Nettovægt 6,9 kg 6,6 kg Volumen (brændstoftank) 0,6 l Skærelængde...
  • Página 177: Delenes Betegnelser

    DELENES BETEGNELSER EN4950H EN4951SH Delenes betegnelser Gaskabel Låsehåndtag Gashåndtag Stop-kontakt Håndtag Skaft Gearkasse Kniv Luftfilter Brændstoftankdæksel Brændstoftank Koblingshus Tændrørshætte Tipper Lyddæmper Rekylstarter Starthåndtag Sværdhylster Oliedæksel Olietank Bærerem (ekstraudstyr)
  • Página 178: Samling

    (6) en lille smule og prøve igen. 4. Sørg for at skaftet er sat ordentligt ind og stram derefter M5 x 16-bolten og M5 x 25-bolten. MONTERING AF HÅNDTAGET (til EN4950H) Til motor - Fastgør bøjlehåndtaget på skaftet som vist.
  • Página 179: Brændstof/Påfyldning Af Brændstof

    BRÆNDSTOF/PÅFYLDNING AF BRÆNDSTOF INDEN ANVENDELSE Eftersyn og opfyldning af motorolie - Udfør den følgende procedure med afkølet motor. - Hold motoren vandret, fjern oliedækslet (Fig. 1) og kontroller om der er olie i området mellem olierørets mærker for øvre og nedre grænse (Fig.
  • Página 180 Bemærk • Skift ikke olie, mens motoren er i en vippet position. • Påfyldes der olie, mens motoren er vippet, medfører det overopfyldning, hvilket forårsager olieforurening og/eller hvid røg. Punkt 2 i Udskiftning af olie: “Hvis der spildes olie” - Hvis der spildes olie mellem brændstoftanken og motoren, suges olien ind gennem luftafkølingsindtaget, hvilket kan forurene motoren. Sørg for at tørre spildt olie af inden start af maskinen.
  • Página 181: Forholdsregler Inden Start Af Motoren

    FORHOLDSREGLER INDEN START AF MOTOREN - Der skal altid være en sikkerhedszone på 15 meter i diameter rundt om arbejdsområdet. Sørg for at alle personer (i særdeleshed børn) og/eller dyr forbliver uden for denne zone. - Inden start af stanghækkeklipperen skal du kontrollere, at maskinen er i sikker stand, klar til anvendelse.
  • Página 182 4) Rekylstarter Træk forsigtigt i starthåndtaget indtil det bliver hårdt at trække i (kompressionspunktet). Før derefter starthåndtaget tilbage, og træk hårdt i det. Træk aldrig snoren maksimalt ud. Når først starthåndtaget er trukket, må du aldrig slippe med det samme. Hold i starthåndtaget indtil det vender tilbage til den oprindelige position.
  • Página 183 STOPPROCEDURE 1) Slip gashåndtaget (2) helt, og når motorhastigheden er faldet, skal du skubbe I-O kontakten (1) over på STOP for at standse motoren. 2) Vær opmærksom på at skærehovedet muligvis ikke stopper øjeblikkeligt, og giv det tid til at bremse helt ned. STOP JUSTERING AF OMDREJNINGER VED LAV HASTIGHED (TOMGANG)
  • Página 184: Anvendelse Af Stanghækkeklipperen

    (brug din tommelfinger som modtryk) og klemme godt til om håndtagene. - Bemærk, at knivene bliver ved med at bevæge sig i op til to sekunder, efter EN4950H gashåndtaget er blevet sluppet. - Klip ikke med stanghækkeklipperen med lav motorhastighed.
  • Página 185 Justering af klippevinklen Advarsel: - Anvend ikke maskinen med en løs og ustabil skæreenhed. Du kan justere klippevinklen opad til 45° og nedad til 90°. 1. Stop motoren på stanghækkeklipperen og læg maskinen på jorden. 2. For at justere vinklen på skæreenheden skal du holde i håndtaget (A) på skæreenheden med en hånd, og holde vinkellåsen (B) som illustreret med den anden hånd.
  • Página 186: Vedligeholdelse

    BEMÆRK: Inden du foretager justeringen, skal du standse motoren og vente på at knivene stopper. Knivene har en åbning omkring sekskantbolten (2). Hvis du finder støv i enden af nogen af åbningerne, skal åbningen renses. Sekskantet U-møtrik Sekskantbolt Plade EN4950H Knivstyr Øverste kniv Nederste kniv Beskyttelsesskærm...
  • Página 187 Påføring af fedt og smøremiddel Smørehul Vigtigt: Kontroller, at overfladen på gearkassen er fuldstændig kold, inden du (under bolten) smører den. - Gearkassen på stanghækkeklipperen bør smøres efter hver 25 driftstimer. Smørehullet er placeret under bolten. Fjern bolten for at udføre smøringen. Tilfør henholdsvis ca.
  • Página 188 UDSKIFTNING AF MOTOROLIE Gammel motorolie forkorter drastisk levetiden for glidende og roterende dele. Sørg for at kontrollere udskiftningstid og kvantitet. FARE: Generelt er motoren og motorolien stadig meget varm lige efter, at motoren er stoppet. Ved udskiftning af olien skal du sørge for, at motoren og motorolien er tilstrækkeligt afkølet.
  • Página 189 5) Hold motoren vandret og påfyld gradvist ny olie op til mærket for den øvre grænse (6). Eksternt mærke (øvre grænse) 6) Efter påfyldning skrues oliedækslet ordentligt fast, så det ikke løsner sig og forårsager lækager. Hvis oliedækslet ikke skrues ordentligt på, kan olien lække Eksternt Indvendig mærke...
  • Página 190 - Hold altid cylinderribberne fri for støv og snavs. Støv eller snavs der sidder fast på ribberne kan forårsage stempelstop. UDSKIFTNING AF PAKNINGER OG TÆTNINGER Udskift tætninger og pakninger hvis motoren skilles ad. Forhør dig hos dit lokale MAKITA-autoriserede servicecenter angående vedligeholdelse eller justering, som ikke er beskrevet i denne brugsanvisning.
  • Página 191: Opbevaring

    OPBEVARING ADVARSEL: Når maskinen skal tømmes for brændstof, skal du stoppe motoren, og vente til motoren er kølet af. Ellers kan der opstå forbrændinger eller brand. BEMÆRK: Når maskinen stilles væk i længere tid, skal du tømme al brændstoffet ud af tanken og karburatoren, og opbevare den på et tørt og rent sted.
  • Página 192 Bemærk efter lang tids opbevaring - Inden start efter lang tids opbevaring skal du sørge for at udskifte olien (se S 188). Olien nedbrydes, mens maskinen ikke anvendes. Driftstid Inden Dagligt 25 t 50 t 200 t Sluk/pause Se side anvendelse (10 t) Motorolie...
  • Página 193: Fejlfinding

    FEJLFINDING Kontroller selv for fejl, inden du anmoder om reparation. Hvis du finder noget unormalt, skal du kontrollere maskinen i henhold til beskrivelsen i denne brugsanvisning. Undlad at pille ved eller afmontere dele i strid med beskrivelsen. Kontakt en godkendt serviceagent eller lokal forhandler. Problem Sandsynlig årsag (funktionsfejl) Afhjælpning...
  • Página 194 (Πρωτογενείς οδηγίες) Πίνακας περιεχομένων Σελίδα Σας ευχαριστούμε που επιλέξατε αυτό το κονταροψάλιδο μπορντούρας της MAKITA. Βρισκόμαστε στην ευχάριστη θέση να Σύμβολα ..................194 σας προσφέρουμε αυτό το προϊόν, το οποίο είναι το αποτέλεσμα Οδηγίες ασφαλείας ...............195 ενός μακρού προγράμματος ανάπτυξης και πολλών χρόνων...
  • Página 195 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Γενικές οδηγίες - Πριν από τη χρήση, διαβάστε προσεκτικά αυτό το εγχειρίδιο και εξοικειωθείτε με το σωστό χειρισμό του κονταροψάλιδου μπορντούρας. Ο ΕΞΟΠΛΙΣΜΟΣ ΑΥΤΟΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ ΑΝ ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΣΩΣΤΑ! - Πάντα να παρέχετε λεπτομερείς οδηγίες για το σωστό τρόπο χρήσης του κονταροψάλιδου...
  • Página 196 Ξεκινώντας το κονταροψάλιδο μπορντούρας - Πριν από τη συναρμολόγηση ή την προσαρμογή του εξοπλισμού, να σβήνετε τον κινητήρα και να αφαιρείτε την πίπα του μπουζί. - Πριν από το ξεκίνημα του κονταροψάλιδου μπορντούρας, πάντα να βεβαιώνεστε ότι το μηχάνημα βρίσκεται σε ασφαλή κατάσταση λειτουργίας. - Ποτέ...
  • Página 197 Ανεφοδιασμός καυσίμου - Πριν τον ανεφοδιασμό, σταματήστε τον κινητήρα. - Ποτέ να μην ανεφοδιάζετε κοντά σε γυμνές φλόγες. - Μην καπνίζετε κατά τον ανεφοδιασμό. - Πάντοτε αφήνετε να περάσει επαρκής χρόνος ώστε ο κινητήρας να κρυώσει πριν τον ανεφοδιασμό. - Προσέξτε να μην αφήσετε το δέρμα σας να έρθει σε επαφή με προϊόντα πετρελαίου.
  • Página 198 MAKITA ή από εξουσιοδοτημένα κέντρα σέρβις. Η χρήση μη εγκεκριμένων εξαρτημάτων και εργαλείων, μπορεί να αυξήσει τον κίνδυνο ατυχήματος και τραυματισμού. Η MAKITA δεν αποδέχεται καμία ευθύνη για ατυχήματα ή ζημιές που προκύπτουν από τη χρήση μη εγκεκριμένων αξεσουάρ και...
  • Página 199 Για τις ευρωπαϊκές χώρες μόνο ΕΚ – Δήλωση συμμόρφωσης Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.
  • Página 200: Τεχνικά Δεδομένα

    ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ EN4950H EN4951SH Μοντέλο Λαβή σε σχήμα βρόγχου Ευθεία λαβή Διαστάσεις (Μ x Π x Υ) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Καθαρό βάρος 6,9 kg 6,6 kg Όγκος (ρεζερβουάρ καυσίμου) 0,6 L Μήκος...
  • Página 201: Καθορισμός Εξαρτημάτων

    ΚΑΘΟΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ EN4950H EN4951SH Καθορισμός εξαρτημάτων Καλώδιο γκαζιού Μοχλός κλειδώματος Μοχλός γκαζιού Διακόπτης διακοπής Λαβή Άξονας Κιβώτιο ταχυτήτων Λάμα κόφτη Φίλτρο αέρα Τάπα ρεζερβουάρ καυσίμου Ρεζερβουάρ καυσίμου Θήκη συμπλέκτη Πίπα μπουζί Αντλία προέγχυσης Σιγαστήρας Εκκινητήρας ανατύλιξης Κουμπί μίζας Κάλυμμα λαμών...
  • Página 202: Ιμαντας Ωμου (Προαιρετικό Εξάρτημα)

    4. Βεβαιωθείτε ότι ο άξονας έχει τοποθετηθεί σωστά και στη συνέχεια σφίξτε το μπουλόνι M5 x 16 και το μπουλόνι M5 x 25. ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΛΑΒΗΣ (για το EN4950H) - Στερεώστε τη λαβή σχήματος βρόχου πάνω στον άξονα, όπως φαίνεται.
  • Página 203: Καύσιμα/Ανεφοδιασμός

    ΚΑΥΣΙΜΑ/ΑΝΕΦΟΔΙΑΣΜΟΣ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΝΑΡΞΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Έλεγχος και αναπλήρωση του λαδιού του κινητήρα - Εκτελέστε την παρακάτω διαδικασία, με κρύο τον κινητήρα. - Ορίστε το επίπεδο του κινητήρα, αφαιρέστε την τάπα λαδιού (Εικ. 1) και στη συνέχεια, ελέγξτε για να δείτε το εύρος μεταξύ των σημάνσεων του...
  • Página 204 Σημείωση • Μην αντικαταστήσετε το λάδι έχοντας τον κινητήρα υπό κλίση. • Το γέμισμα του λαδιού με τον κινητήρα υπό κλίση προσθέτει μια ποσότητα λαδιού μεγαλύτερη από την κανονική που προκαλεί την ρύπανση του λαδιού και/ή τον άσπρο καπνό. 2η παρατήρηση στην αντικατάσταση του λαδιού: “Εάν το λάδι χυθεί έξω” - Εάν...
  • Página 205: Προφυλάξεις Πριν Την Εκκίνηση Του Κινητήρα

    ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ - Πάντοτε να αφήνετε μια ζώνη ασφαλείας 15 μέτρων γύρω από την περιοχή εργασίας. Βεβαιωθείτε ότι όλα τα άτομα (κυρίως παιδιά) ή/και τα ζώα παραμένουν έξω από αυτή τη ζώνη. - Πριν από τη χρήση του κονταροψάλιδου μπορντούρας, να βεβαιώνεστε ότι το μηχάνημα...
  • Página 206 4) Εκκινητήρας ανατύλιξης Τραβήξτε τη λαβή του εκκινητήρα ελαφρά έως ότου καταστεί δύσκολο το τράβηγμα (σημείο συμπίεσης). Στην συνέχεια επιστρέψετε τη λαβή του εκκινητήρα και τραβήξτε την δυνατά. Ποτέ να μην τραβήξετε το σχοινί μέχρι τέρμα. Όταν τραβηχτεί η λαβή του εκκινητήρα, ποτέ να μην ελευθερώσετε το χέρι...
  • Página 207 ΣΤΑΜΑΤΗΜΑ 1) Αφήστε εντελώς το μοχλό του γκαζιού (2) και μετά όταν οι στροφές του κινητήρα χαμηλώσουν, ρυθμίστε το διακόπτη Ι-Ο (1) στη θέση ΣΤΑΣΗΣ και ο κινητήρας τώρα θα σταματήσει. 2) Έχετε υπόψη ότι η κεφαλή κοπής μπορεί να μην σταματήσει αμέσως και αφήστε ΣΤΑΜΑΤΗΜΑ...
  • Página 208: Χειρισμός Του Κονταροπρίονου Μπορντούρας

    - Βεβαιωθείτε ότι οι λάμες κοπής βρίσκονται σε γρήγορη κίνηση πριν από την έναρξη της κοπής. EN4950H - Πάντα να κρατάτε το κονταροψάλιδο μπορντούρας και με τα δύο χέρια και να διατηρείτε μια σταθερή λαβή όταν εργάζεστε με το μηχάνημα.
  • Página 209 Ρύθμιση της γωνίας κοπής Προειδοποίηση: - Μην λειτουργείτε το εργαλείο με χαλαρή και ασταθή μονάδα κόφτη. Μπορείτε να ρυθμίσετε τη γωνία κοπής προς τα επάνω στις 45° και προς τα κάτω στις 90°. 1. Σταματήστε τον κινητήρα του κονταροψάλιδου μπορντούρας και τοποθετήστε το μηχάνημα...
  • Página 210: Συντήρηση

    Οι λάμες διαθέτουν μια σχισμή γύρω από το εξαγωνικό μπουλόνι σύνδεσης (2). Στην περίπτωση που βρείτε σκόνη στο άκρο κάποιας από τις σχισμές, καθαρίστε το. Εξαγωνικό παξιμάδι U Εξαγωνικό μπουλόνι Πλάκα EN4950H Οδηγός λάμας Πάνω λάμα Κάτω λάμα Προφυλακτήρας λάμας...
  • Página 211 Προσθήκη γράσου και λιπαντικού Τρύπα γράσου Σημαντικό: Βεβαιωθείτε ότι η επιφάνεια του κιβωτίου ταχυτήτων είναι εντελώς (κάτω από το κρύα πριν από τη λίπανση. μπουλόνι) - Το κιβώτιο ταχυτήτων του κονταροψάλιδου μπορντούρας θα πρέπει να λιπαίνεται κάθε 25 ώρες εργασίας. Η τρύπα γράσου βρίσκεται κάτω από το μπουλόνι. Αφαιρέστε...
  • Página 212 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΑΔΙΟΥ ΤΟΥ ΚΙΝΗΤΗΡΑ Το αλλοιωμένο λάδι του κινητήρα θα μικρύνει τη διάρκεια ζωής των εξαρτημάτων που ολισθαίνουν και περιστρέφονται κατά μεγάλο βαθμό. Φροντίσετε να ελέγχετε την περίοδο και την ποσότητα της αντικατάστασης. ΚΙΝΔΥΝΟΣ: Γενικά, η κύρια μονάδα του κινητήρα και το λάδι του κινητήρα παραμένουν ακόμη ζεστά αμέσως μετά το σταμάτημα του κινητήρα.
  • Página 213 5) Τοποθετήστε επίπεδα τον κινητήρα και στη συνέχεια, γεμίστε βαθμιαία έως τη σήμανση του ανώτατου ορίου (6) με καινούργιο λάδι. Εξωτερικό σημάδι (ανώτατο όριο) 6) Μετά το γέμισμα, σφίξτε καλά την τάπα του λαδιού έτσι ώστε να μην ξεσφίξει και προκαλέσει διαρροές. Εάν η τάπα του λαδιού δεν στερεωθεί καλά μπορεί να προκληθεί...
  • Página 214 ή βρωμιά στα πτερύγια θα προκαλέσει το σφήνωμα του πιστονιού. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Αντικαταστήστε τις φλάντζες και τα στοιχεία συναρμολόγησης εάν έχει αποσυναρμολογηθεί ο κινητήρας. Για την οποιαδήποτε συντήρηση ή ρύθμιση που δεν περιγράφεται σε αυτό το εγχειρίδιο, επικοινωνήστε με το τοπικό εξουσιοδοτημένο κέντρο εξυπηρέτησης της MAKITA.
  • Página 215: Αποθήκευση

    ΑΠΟΘΗΚΕΥΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την αποστράγγιση του καυσίμου, σταματήσετε τον κινητήρα και περιμένετε να κρυώσει ο κινητήρας. Σε αντίθετη περίπτωση, μπορεί να προκληθούν φλόγες ή πυρκαγιά. ΠΡΟΣΟΧΗ: Όταν αποθηκεύετε το μηχάνημα για μεγάλο χρονικό διάστημα, αποστραγγίστε όλο το καύσιμο από το ρεζερβουάρ...
  • Página 216 Προσοχή μετά από μια παρατεταμένη αποθήκευση - Πριν την εκκίνηση μετά από ένα παρατεταμένο διάστημα διακοπής, φροντίστε να αντικαταστήσετε το λάδι (ανατρέξτε στη Σ 212). Το λάδι θα αλλοιωθεί κατά το διάστημα στο οποίο το μηχάνημα δεν βρίσκεται σε λειτουργία. Χρόνος...
  • Página 217: Επίλυση Προβλημάτων

    ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πριν ζητήσετε βοήθεια για επισκευές, ελέγξετε το πρόβλημα μόνοι σας. Εάν βρεθεί κάποια ανωμαλία, χειριστείτε το μηχάνημά σας σύμφωνα με τα όσα περιγράφονται σε αυτό το εγχειρίδιο. Ποτέ μην προσπαθήσετε να αποσυναρμολογήσετε το οποιοδήποτε εξάρτημα ενάντια σε όσα περιγράφονται.
  • Página 218: Simgeler

    Türkçe (Orijinal talimatlar) İçindekiler Sayfa MAKITA uzun çit budamayı tercih ettiğiniz için çok teşekkür ederiz. Kapsamlı bir geliştirme programının ve uzun yıllara dayanan bilgi Simgeler ..................218 ve birikimin sonucu doğan bu ürünü sizlere sunmaktan dolayı gurur Güvenlik talimatlari ...............219 duyuyoruz.
  • Página 219: Güvenlik Talimatlari

    GÜVENLİK TALİMATLARI Genel Talimatlar - Kullanmaya başlamadan önce, bu kılavuzu dikkatlice okuyun ve uzun çit budamanın doğru kullanımını iyice öğrenin. BU MAKİNE, YANLIŞ KULLANILMASI DURUMUNDA CİDDİ YARALANMALARA YOL AÇABİLİR! - Uzun çit budamayı başka birine ödünç verirken, daima makinenin güvenli kullanımına ilişkin talimatları hatırlatın. Kullanım kılavuzunun da uzun çit budamayla birlikte verildiğinden emin olun.
  • Página 220 Uzun çit budamanın çalıştırılması - Makineyi monte etmeye veya ayarlamaya başlamadan önce, motoru kapalı konuma getirin ve buji kapağını çıkartın. - Uzun çit budamayı çalıştırmadan önce, daima makinenin güvenli ve çalışır durumda olduğundan emin olun. - Makine hasarlıysa kesinlikle motoru çalıştırmayı denemeyin. - Kısma mandalı güvenlik mekanizmasının çalışmasını kontrol edin. Kilit açma mandalı...
  • Página 221 Yakıt Doldurma - Yakıt doldurmaya başlamadan önce, motoru durdurun. - Çıplak alevlerin yakınında kesinlikle yakıt doldurmayın. - Yakıt doldururken kesinlikle sigara içmeyin. - Yakıt doldurmaya başlamadan önce motorun soğuması için yeterince bekleyin. - Cildinize petrol ürünleri temas etmemesine özellikle dikkat edin. Yakıt doldururken benzin buharını...
  • Página 222 Kullanıcı tarafından gerçekleştirilebilecek bakım çalışmaları, bu kullanım kılavuzunda açıklanan işlemlerle sınırlıdır. Diğer prosedürlerin mutlaka yetkili bir servis merkezi tarafından uygulanması gerekir. MAKITA yetkili servis merkezinden uzun çit budamayı düzenli olarak kontrol etmesini ve bakımını yapmasını isteyin. Yalnızca MAKITA tarafından yetkili servis merkezleri aracılığıyla tedarik edilen orijinal yedek parçaları...
  • Página 223 Yalnızca Avrupa ülkeleri için AT Uygunluk Beyanı AT uygunluk beyanı bu kullanım kılavuzunun Ek A’sında verilmiştir.
  • Página 224: Teknik Veriler

    TEKNİK VERİLER EN4950H EN4951SH Model Yuvarlak kol Düz kol Boyutlar (U x G x Y) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Net ağırlık 6,9 kg 6,6 kg Hacim (yakıt deposu) 0,6 L Kesme uzunluğu...
  • Página 225: Parçalarin Gösterimi

    PARÇALARIN GÖSTERİMİ EN4950H EN4951SH Parçaların gösterimi Kısma kablosu Kilit açma mandalı Kısma mandalı Durdurma düğmesi Şaft Dişli kutusu Kesici bıçak Hava temizleyici Yakıt deposu kapağı Yakıt deposu Kavrama kutusu Buji kapağı Ana pompa Susturucu Manüel marş Marş kolu Bıçak kapağı...
  • Página 226: Montaj

    çevirdikten sonra tekrar deneyin. 4. Şaftın doğru şekilde takıldığından emin olun ve ardından M5 x 16 cıvatayı ve M5 x 25 cıvatayı sıkın. KOLUN TAKILMASI (EN4950H için) motora - Yuvarlak kolu gösterildiği gibi şafta takın. - Saplar arasında uygun bir mesafe bırakmak için, yuvarlak kolu okların ön kısmına getirin.
  • Página 227: Kullanilabilir Yakitlar/Yakit Doldurma

    KULLANILABİLİR YAKITLAR/YAKIT DOLDURMA ÇALIŞMAYA BAŞLAMADAN ÖNCE Motor yağının kontrolü ve doldurulması - Aşağıdaki prosedürü motor soğuduktan sonra uygulayın. - Motoru düz şekilde yerleştirin, yağ kapağını çıkartın (Şekil 1) ve mevcut yağın yağ borusunun üst sınır ile alt sınır çizgileri arasındaki bölgede olup olmadığını kontrol edin (Şekil 2). - Yağ...
  • Página 228 • Motordaki yağı yatık bir konumda değiştirmeyin. • Motor yatık vaziyetteyken yağ doldurulması, aşırı miktarda yağ doldurulmasına ve neticesine yağ kirlenmesine ve/veya çalışma sırasında beyaz duman çıkmasına yol açabilir. Yağ değişimiyle ilgili uyarı 2: “Yağ dökülürse” - Yakıt deposu ile motor ana ünitesi arasına yağ dökülürse yağ, soğutma havası giriş portuna çekilerek motorun kirlenmesine neden olur. Çalıştırmadan önce dökülen yağın temizlendiğinden emin olun.
  • Página 229: Motor Çaliştirilmadan Önceki Önlemler

    MOTOR ÇALIŞTIRILMADAN ÖNCEKİ ÖNLEMLER - Çalışma alanının etrafında daima 15 metre çapında bir güvenlik alanı oluşturun. Etraftaki tüm insanların (özellikle de çocukların) ve/veya hayvanların bu alan dışında olduğundan emin olun. - Uzun çit budamayı çalıştırmadan önce, daima makinenin güvenli ve çalışır durumda olduğundan emin olun.
  • Página 230 4) Manüel marş Marş kolunu gerilim hissedilene (sıkışma noktasına) kadar yavaşça çekin. Ardından, marş kolunu bırakın ve bu sefer güçlü bir şekilde çekin. İpi kesinlikle sonuna kadar çekmeyin. Marş kolu çekildikten sonra, marş kolunu hemen bırakmayın. Marş kolu başlangıçtaki konumuna dönene kadar bekleyin. 5) Isıtma çalıştırması...
  • Página 231 DURDURMA 1) Kısma mandalını (2) tam olarak açın ve motor devir değeri düştüğünde açma/ kapama düğmesini (1) DURDURMA konumuna getirin; motor derhal duracaktır. 2) Kesme başlığının hemen durmayabileceğine dikkat edin ve tamamen yavaşlaması için bekleyin. DURDURMA DÜŞÜK DEVİRLİ DÖNÜŞ (RÖLANTİ) AYARI Düşük devirli dönüş (rölanti) ayarı yapılması gerekiyorsa, bu işlemi karbüratör ayar vidasıyla (1) gerçekleştirin.
  • Página 232: Uzun Çit Budamanin Çaliştirilmasi

    şekilde sıkın. - Kısma mandalı serbest bırakıldıktan sonra kesici bıçakların iki saniye daha döneceğine dikkat edin. EN4950H - Kesinlikle düşük motor devrilerinde uzun çit budamayla kesim yapmayın. - Motor düşük devirde çalışıyorken, kesici bıçakların hızı kısma mandalıyla doğru şekilde ayarlanmaz.
  • Página 233 Kesim açısının ayarlanması Uyarı: - Kesici ünite gevşek veya oynuyorsa, makineyi çalıştırmayın. Kesim açısını yukarı doğru 45°’ye ve aşağı doğru 90°’ye kadar ayarlayabilirsiniz. 1. Uzun çit budama motorunu durdurun ve makineyi yere bırakın. 2. Kesici ünitesinin açısını ayarlamak için, kesici ünitesi üzerindeki kolu (A) bir elinizle sabit tutarken, şekilde gösterildiği gibi diğer elinizle açı...
  • Página 234: Bakim

    NOT: Herhangi bir ayar yapmadan önce, motoru durdurun ve bıçakların durmasını bekleyin. Bıçaklarda altıgen cıvatanın (2) etrafında bir boşluk bulunur. Bu boşluklardan herhangi birinin dibinde toz görürseniz, temizleyin. Altıgen U somun Altıgen cıvata Plaka EN4950H Bıçak kılavuzu Üst bıçak Alt bıçak Bıçak muhafazası...
  • Página 235 Gresleme ve yağlama Gres deliği Önemli: Yağlama çalışmasına başlamadan önce dişli kutusu yüzeyinin (cıvatanın altında) tamamen soğuduğundan emin olun. - Uzun çit budamanın dişli kutusu her 25 saatlik çalışma sonrası greslenmelidir. Gres deliği, cıvatanın altında bulunur. Yağlamak üzere cıvatayı sökün. Dişli kutusunun A ve B noktalarına gres delikleri üzerinden sırasıyla yaklaşık 3 g (4 cc) ve 5 g (7 cc) yağ...
  • Página 236 MOTOR YAĞININ DEĞİŞTİRİLMESİ Bozulmuş motor yağı kullanılması, kayar ve döner parçaların ömrünü ciddi şekilde kısaltır. Değiştirme aralıklarını ve miktarını kontrol ettiğinizden emin olun. TEHLİKE: Genel olarak, motor durduktan hemen sonra motor ana ünitesi ve motor yağı hala sıcaktır. Yağ değiştirilirken, motor ana ünitesinin ve motor yağının yeterince soğuduğundan emin olun.
  • Página 237 5) Motoru düz şekilde yerleştirin ve üst sınır çizgisine (6) kadar kademeli olarak yeni yağ doldurun. Dış çizgi (üst sınır) 6) Yağı doldurduktan sonra, yağ kapağını gevşemeyecek ve kaçaklara neden olmayacak şekilde sağlamca sıkın. Yağ kapağı sağlam şekilde sıkılmazsa, kaçağa neden olabilir. Kademeli iç...
  • Página 238 - Silindir açıklıklarına kum veya toz bulaşmasına izin vermeyin. Açıklıklara yapışan toz veya kir, pistonun sıkışmasına neden olur. CONTA VE SALMASTRALARIN DEĞİŞTİRİLMESİ Motor sökülmüşse, conta ve salmastraları değiştirin. Bu kılavuzda açıklanmayan bakım veya ayar işlemleri için size en yakın MAKITA yetkili servis merkezine danışın.
  • Página 239: Saklama

    SAKLAMA UYARI: Yakıtı boşaltırken, motoru durdurun ve motorun tamamen soğutmasını bekleyin. Aksi takdirde, alev alabilir veya yangın çıkabilir. DİKKAT: Makine uzun bir süre çalıştırılmadan saklanacaksa, yakıt deposu ve karbüratördeki yakıtı tamamen boşaltın ve kuru ve temiz bir yerde muhafaza edin. - Yakıt deposu ve karbüratördeki yakıtı aşağıdaki prosedürü takip ederek boşaltın: 1) Yakıt deposu kapağını çıkartın ve yakıtı tamamen boşaltın. Yakıt deposunda yabancı madde kalmışsa, tamamen temizleyin. 2) Yakıt filtresini bir tel yardımıyla doldurma deliğinden çıkartın.
  • Página 240 Uzun süre depolama sonrası dikkat edilmesi gerekenler - Uzun bir süre depoda kaldıktan sonra ilk defa çalıştırmadan önce yağı değiştirdiğinizden emin olun (bkz. sayfa 236). Makinenin çalışmadığı sürede yağ bozulmuştur. Çalışma süresi Günlük Kapatma/ Çalışa öncesi 25 sa 50 sa 200 sa İlgili sayfa (10 sa) dinlenme Parça Motor yağı Kontrol edin/ temizleyin Değiştirin Parçaları...
  • Página 241: Sorun Giderme

    SORUN GİDERME Onarım talebinde bulunmadan, lütfen sorunu önce kendiniz kontrol edin. Herhangi bir anormal durum tespit ettiğinizde, makinenizi bu kılavuzda verilen açıklamalara göre kontrol edin. Hiçbir parçayı açıklamaların aksine bir şekilde değiştirmeyin ve sökmeyin. Onarım için, Yetkili Servis Merkezine veya satıcınıza başvurun. Anormal durum Olası nedeni (arıza) Çözümü...
  • Página 244 Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan www.makita.com 885416B995...

Este manual también es adecuado para:

En4951sh

Tabla de contenido
