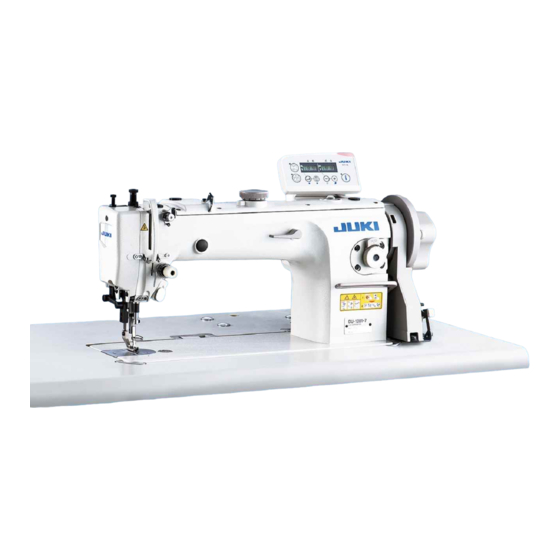

- Página 1 DU-1281-7 MANUAL DE INSTRUCCIONES...
-
Página 2: Tabla De Contenido
INDICE 1. ESPECIFICACIONES ..................... 1 2. PREPARATIVOS ANTES DE LA OPERACIÓN ............. 2 2-1. Instalación del elevador de rodilla ........................2 2-2. Instalación de aceite residual ..........................2 2-3. Lubricación ................................3 2-4. Estado de lubricación ............................3 2-5. Para ajustar la cantidad de aceite en el gancho ....................3 2-6. -
Página 3: Especificaciones
(incluye K = 2,5 dB); de acuerdo con ISO 10821-C.6.2 - ISO 79,0 Ruido 11204 GR2 a 2.000 sti/min. ● Caja de control y motor de JUKI aplicables SC-921C ＊ -AA Clasificación de Destino caja de control Caja de control ........SC-921 (Ajuste del cabezal de máquina (interruptor de me- moria №... -
Página 4: Preparativos Antes De La Operación
2. PREPARATIVOS ANTES DE LA OPERACIÓN 2-1. Instalación del elevador de rodilla 1) Extraiga completamente los ejes ❷ del elevador de rodilla hacia adelante. Luego, instálelo en la máquina de coser. ❶ ❶ 2) Acople el brazo impulsor ❶ a sus respectivos ejes ❷... -
Página 5: Lubricación
2-3. Lubricación ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. 1) Llene el tanque de aceite con aceite hasta la lí- nea H ❶... -
Página 6: Ajuste Del Aceite En La Bomba
2-6. Ajuste del aceite en la bomba 1) En el estado estándar, el agujero de derivación ❶ ❷ se encuentra totalmente cerrado con la placa ❷ de ajuste ❶ . 2) A mayor apertura del agujero de derivación ❷ , menor será... -
Página 7: Cómo Ajustar Y Usar La Máquina De Coser
3. CÓMO AJUSTAR Y USAR LA MÁQUINA DE COSER 3-1. Para colocar la aguja ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. La aguja estándar es DPx17. -
Página 8: Ajuste De Longitud De Puntada Y Costura De Transporte Inverso
3-3. Ajuste de longitud de puntada y costura de transporte inverso Para modificar la longitud de la puntada, presione la ❶ palanca de empuje ❶ y gire el disco de puntada ❷ . [Pespunte de trasporte inverso] Empuje hacia abajo Palanca de transporte inverso ❸... -
Página 9: Presión Del Prensatela
3-6. Presión del prensatela 1) Ajuste la presión del pie prensatelas de acuerdo ❶ con el producto de cosido. 2) La presión del pie prensatelas ❶ y la del prensa- ❷ telas móvil ❷ se puede ajustar por separado. * Use la máquina con el mínimo de presión que sea necesaria. -
Página 10: Altura Del Dentado De Trasporte
3-9. Altura del dentado de trasporte ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. El dentado de trasporte ❶... -
Página 11: Ajuste Del Prensatelas Móvil Y El Pie Prensatelas
3-12. Ajuste del prensatelas móvil y el pie prensatelas ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. (1) Magnitud del movimiento vertical alternado del prensatelas móvil y el pie prensatelas 1) La magnitud del movimiento vertical alternado del ❶... -
Página 12: Relación De Aguja A Gancho
3-13. Relación de aguja a gancho ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. ❷... -
Página 13: Relación Entre La Contracuchilla Y La Punta De La Hoja Cortahilos (Izquierda)
3-15. Relación entre la contracuchilla y la punta de la hoja cortahilos (izquierda) ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. 1) La posición estándar del cortahilos y de la contra- Hoja cortahilos 0.3mm... -
Página 14: Ajuste De La Leva De Corte De Hilos
3-17. Ajuste de la leva de corte de hilos ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. La posición estándar de la leva de corte de hilos se ❷... -
Página 15: Ajuste De La Presión De La Contracuchilla
3-19. Ajuste de la presión de la contracuchilla ¡AVISO! : Para evitar posibles lesiones personales debido a un arranque brusco de la máquina de coser, desconecte la corriente eléctrica de la máquina y compruebe de antemano que el motor se ha parado completamente. 1) Afloje la contratuerca ❶... -
Página 16: Problemas De Cosido Y Medidas Correctivas
4. PROBLEMAS DE COSIDO Y MEDIDAS CORRECTIVAS Problema Causa Medidas correctivas ① Defectos en trayectoria del hilo, punta de la ○ Elimine las raspaduras de la punta del 1. Hilo roto. (EI hilo aguja, punta de hoja del gancho o dedo de gancho usando papel de lija.
