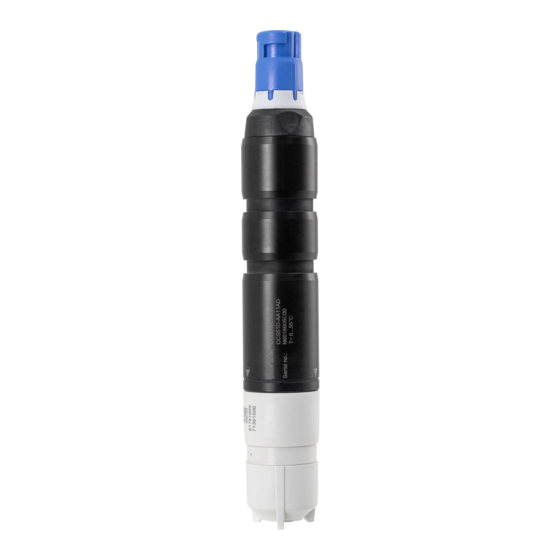

- Página 1 Products Solutions Services BA01906C/23/ES/03.20 71490572 2020-06-30 Manual de instrucciones CCS51D Sensor digital con tecnología Memosens para la detección de cloro libre...
-
Página 3: Tabla De Contenido
CCS51D Índice de contenidos Índice de contenidos Sobre este documento ..4 10.3 Eliminación ......42 Avisos . -
Página 4: Sobre Este Documento
Sobre este documento CCS51D Sobre este documento Avisos Estructura de la información Significado Este símbolo le alerta ante una situación peligrosa. PELIGRO No evitar dicha situación peligrosa puede provocar lesiones muy graves o Causas (/consecuencias) accidentes mortales. Consecuencias del no cumplimiento (si procede) ‣... - Página 5 CCS51D Sobre este documento 1.2.1 Símbolos relativos al equipo Símbolo Significado Referencia a la documentación del equipo Profundidad mínima de inmersión Endress+Hauser...
-
Página 6: Instrucciones Básicas De
Instrucciones básicas de seguridad CCS51D Instrucciones básicas de seguridad Requisitos para el personal La instalación, la puesta en marcha, las operaciones de configuración y el mantenimiento del sistema de medición solo deben ser realizadas por personal técnico cualificado y formado para ello. -
Página 7: Seguridad Laboral
CCS51D Instrucciones básicas de seguridad Seguridad laboral Como usuario, usted es el responsable del cumplimiento de las siguientes condiciones de seguridad: • Prescripciones de instalación • Normas y disposiciones locales • Normativas de protección contra explosiones Compatibilidad electromagnética • La compatibilidad electromagnética de este equipo ha sido verificada conforme a las normas internacionales pertinentes de aplicación industrial. -
Página 8: Descripción Del Producto
Descripción del producto CCS51D Descripción del producto Diseño del producto El sensor consiste en las siguientes unidades funcionales: • Capucha de membrana (cámara de medición con membrana) • Separa el sistema amperométrico interior del producto • Con una membrana robusta de PVDF y una válvula de descarga de presión •... - Página 9 CCS51D Descripción del producto El ácido hipocloroso (HOCl) presente en el producto se difunde a través de la membrana del sensor y se reduce a iones de cloruro (Cl ) en el electrodo de trabajo de oro. En el contraelectrodo de plata, la plata se oxida y se convierte en cloruro de plata. La liberación de electrones en el electrodo de trabajo de oro y la aceptación de electrones en el contraelectrodo...
- Página 10 Descripción del producto CCS51D DPD. Debido a la función de amortiguación en el método DPD, se detectan todos los componentes del cloro efectivo libre (HOCl y OCl ) y por lo tanto se mide el cloro libre total. El sensor de cloro solo mide el ácido hipocloroso. Al seleccionar la compensación de pH en el transmisor, la suma de ácido hipocloroso e hipoclorito se calcula a partir de la señal medida y...
- Página 11 CCS51D Descripción del producto Cantidades grandes de ácido hipocloroso (HOCl) durante la calibración del cloro tienen efectos positivos sobre la precisión, mientras que cantidades pequeñas de ácido hipocloroso tienen efectos negativos. La imprecisión del valor de cloro con compensación de pH aumenta tanto más, cuanto mayor sea la diferencia del pH entre los modos de funcionamiento y calibración, o...
- Página 12 Descripción del producto CCS51D CCA151 flow gal/hr CCA250 flow gal/hr flow velocity at the membrane /s 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 flow velocity at the membrane cm/s 10 20 30 40 50 60 70 80 90 100 110 120 130 140 CCA250 flow l/h...
- Página 13 CCS51D Descripción del producto Si se desactiva la compensación automática de temperatura en el transmisor, la temperatura debe mantenerse en un nivel constante según la calibración. De no ser así, vuelva a calibrar el sensor. En caso de producirse cambios normales o lentos de temperatura (0,3 K/minuto), el sensor de temperatura interno es suficiente.
-
Página 14: Recepción De Material E Identificación Del Producto
Recepción de material e identificación del producto CCS51D Recepción de material e identificación del producto Recepción de material Verificar que el embalaje no esté dañado. Notifique al suministrador cualquier daño en el embalaje. Guarde el embalaje dañado hasta que se haya resuelto la cuestión. - Página 15 Haga clic en la imagen del producto de la ventana emergente. Se abre una nuevaDevice Viewerventana. Toda la información relacionada con su equipo se muestra en esta ventana, así como la documentación del producto. 4.2.4 Dirección del fabricante Endress+Hauser Conducta GmbH+Co.KG Dieselstraße 24 D-70839 Gerlingen 4.2.5 Alcance del suministro El alcance del suministro incluye: •...
- Página 16 Recepción de material e identificación del producto CCS51D Certificados Ex cCSAus NI Cl. I, Div. 2 Este medio cumple con los requisitos especificados en: • UL 61010-1 • ANSI/ISA 12.12.01 • FM 3600 • FM 3611 • CSA C22.2 NO. 61010-1-12 •...
-
Página 17: Instalación
CCS51D Instalación Instalación Condiciones de instalación 5.1.1 Orientación No instale el sensor en posición invertida. ‣ Instale el sensor en un portasondas, un soporte o una conexión a proceso adecuada en un ángulo de al menos 15° con respecto a la horizontal. - Página 18 Instalación CCS51D 5.1.3 Medidas (0.98) A0034238 4 Dimensiones en mm (in) Endress+Hauser...
-
Página 19: Montaje Del Sensor
5.2.1 Sistema de medición Un sistema de medición completo incluye: • Sensor para procesos de desinfección CCS51D (con membrana cubierta, ⌀25 mm) con el adaptador a la instalación correspondiente • Cámara de flujo Flowfit CCA250 • Cable de medición CYK10, CYK20 •... - Página 20 Ejemplo de un sistema de medición Transmisor Liquiline CM44x Cable de alimentación del transmisor Sensor para procesos de desinfección CCS51D (con membrana cubierta, ⌀25 mm) Cámara de flujo Flowfit CCA250 Entrada de la cámara de flujo Flowfit CCA250 Detector de proximidad (opcional) Sensor de pH CPS31D Cable de medición CYK10...
- Página 21 CCS51D Instalación 5.2.2 Preparación del sensor Extracción de la capucha de protección del sensor AVISO Una presión negativa puede provocar daños en la capucha de protección de la membrana del sensor ‣ Si la capucha de protección está puesta, retírela del sensor con cuidado.
- Página 22 Instalación CCS51D 5.2.3 Instalación del sensor en el portasondas CCA151 El sensor para procesos de desinfección (con membrana cubierta, ⌀25 mm) ha sido diseñado para instalarse en la cámara de flujo Flowfit CCA151 en caso de que el valor de pH de compensación se obtenga de otra forma.
- Página 23 CCS51D Instalación Obtener un adaptador para el sensor Puede pedir el adaptador necesario (anillo de sujeción, anillo de empuje y junta tórica) como accesorio montado en el sensor o como accesorio aparte → 44. Primero deslice el anillo de sujeción, luego el anillo de empuje y a continuación la junta tórica de la capucha de membrana hacia el cuerpo del sensor y la ranura inferior.
- Página 24 Instalación CCS51D Enrosque la tuerca de unión en el portasondas sobre el bloque. A0034261 10 Cámara de flujo Flowfit CCA151 Sensor para procesos de desinfección Cámara de flujo Flowfit CCA151 Tuerca de unión para fijar un sensor para procesos de desinfección 5.2.4...
- Página 25 CCS51D Instalación Obtener un adaptador para el sensor Puede pedir el adaptador necesario como accesorio montado en el sensor o como accesorio aparte.→ 44 Deslice el adaptador para Flowfit CCA250 desde el cuerpo del sensor hacia el tope del sensor.
- Página 26 Instalación CCS51D 5.2.5 Instalación del sensor en otras cámaras de flujo Al usar otras cámaras de flujo, compruebe lo siguiente: ‣ Debe garantizarse siempre una velocidad de caudal mínima de 15 cm/s (0,49 ft/s) en la membrana. ‣ La dirección del caudal es ascendente. Las burbujas de aire transportadas deben retirarse de forma que no se acumulen delante de la membrana.
-
Página 27: Comprobaciones Tras La Instalación
CCS51D Instalación Ajuste el adaptador con los 2 tornillos de rosca que se suministran y un tornillo Allen (2 mm). A0041320 Enroscar el sensor en el portasondas. Se recomienda usar un fijador de desenganche rápido. Para obtener información detallada sobre la instalación del sensor en el portasondas Flexdip CYA112, véase el Manual de instrucciones del portasondas... -
Página 28: Conexión Eléctrica
Conexión eléctrica CCS51D Conexión eléctrica ATENCIÓN El equipo está activo Una conexión incorrecta puede causar lesiones. ‣ El conexionado eléctrico solo debe ser realizado por un técnico electricista. ‣ El electricista debe haber leído y entendido este manual de instrucciones, y debe seguir las instrucciones de este manual. -
Página 29: Comprobaciones Tras La Conexión
CCS51D Conexión eléctrica Comprobaciones tras la conexión Condiciones del equipo y especificaciones Observaciones ¿Están en buen estado el exterior del sensor, el portasondas y los Inspección visual cables? Conexiones eléctricas Observaciones ¿Los cables conectados están sin carga de tracción y no torcidos? ¿Existe una longitud suficiente de los cables de núcleo pelados y... -
Página 30: Puesta En Marcha
Puesta en marcha CCS51D Puesta en marcha Comprobación de funciones Antes de la puesta en marcha inicial, asegúrese de que: • El sensor está instalado correctamente. • La conexión eléctrica es correcta. • Hay suficiente electrolito en la capucha de membrana y el transmisor no muestra ningún aviso sobre el vaciado de electrolito. - Página 31 CCS51D Puesta en marcha Requisitos La lectura del sensor es estable (no hay oscilaciones ni valores inestables por lo menos durante 5 minutos). Normalmente, esto queda garantizado si se han cumplido las siguientes condiciones previas: • El período de polarización ha finalizado.
-
Página 32: Diagnósticos Y Localización Y Resolución De Fallos
Diagnósticos y localización y resolución de fallos CCS51D Diagnósticos y localización y resolución de fallos Durante la localización y resolución de fallos, es preciso fijarse en todo el punto de medición. Esto incluye: • Transmisor • Conexiones eléctricas y líneas •... - Página 33 CCS51D Diagnósticos y localización y resolución de fallos Fallo Causa posible Remedio ‣ Valor medido es demasiado bajo La capucha de membrana no está Rellene el cabezal de membrana con completamente enroscada electrolito nuevo → 36 ‣ Enrosque completamente la capucha de membrana ‣...
-
Página 34: Maintenance
Maintenance CCS51D Maintenance Tenga en cuenta la información en la hoja de datos de seguridad para garantizar el uso seguro del electrolito. Prevea con antelación todas las medidas necesarias para garantizar el funcionamiento seguro y la fiabilidad de todo el sistema de medición. -
Página 35: Tareas De Mantenimiento
A0034261 Sensor para procesos de desinfección CCS51D Cámara de flujo Flowfit CCA151 Tuerca de unión para fijar un sensor para procesos de desinfección CCS51D Retire el sensor por la abertura del portasondas. Extracción del sensor desde el portasondas CCA250 Retire el cable. - Página 36 Maintenance CCS51D Desenrosque del portasondas el sensor, junto con el adaptador. No es necesario desmontar el adaptador. Para obtener información detallada sobre cómo retirar el sensor del portasondas CCA250, véase el Manual de instrucciones del portasondas. Extracción del sensor desde el portasondas CYA112 Retire el cable.
- Página 37 CCS51D Maintenance AVISO Daños en la membrana y los electrodos, burbujas de aire Posibles errores de medición o fallo completo del punto de medición ‣ Evite los daños en la membrana y los electrodos. ‣ El electrolito es químicamente neutro y no es peligroso para la salud. No obstante, evite que entre en contacto con los ojos.
- Página 38 Maintenance CCS51D Extracción de la capucha de membrana ‣ Gire con cuidado la capucha de membrana y retírela. A0034406 15 Gire con cuidado la capucha de membrana. A0034408 16 Retire con cuidado la capucha de membrana. Cuerpo del electrodo...
- Página 39 CCS51D Maintenance Acoplamiento de la capucha de membrana al sensor ‣ Enrosque la capucha de membrana en el eje del sensor: mantenga el sensor al nivel del eje. Mantenga la válvula limpia. A0034480 17 Enrosque la capucha de membrana: mantenga limpia la válvula de descarga de presión.
- Página 40 Maintenance CCS51D Para la nueva puesta en marcha, siga el mismo procedimiento que para la puesta en marcha → 30. Compruebe que no se produzca suciedad de origen biológico durante interrupciones más largas de la medición. Retire las incrustaciones orgánicas que se forman continuamente, como las placas bacterianas.
- Página 41 CCS51D Maintenance Fije la capucha de protección girando su parte superior. A0034494 19 Fijación de la capucha de protección girando su parte superior 9.2.5 Regeneración del sensor El electrolito del sensor se consume gradualmente debido a las reacciones químicas durante las mediciones.
-
Página 42: Reparaciones
Conforme a la normativa legal y en calidad de empresa certificada ISO, Endress+Hauser debe cumplir con determinados procedimientos para el manejo de los equipos devueltos que hayan estado en contacto con el producto. -
Página 43: Accesorios
CCS51D Accesorios Accesorios Se enumeran a continuación los accesorios más importantes disponibles a la fecha de impresión del presente documento. ‣ Póngase en contacto con la Oficina de ventas o servicios de su zona para que le proporcionen información sobre accesorios no estén incluidos en esta lista. - Página 44 Accesorios CCS51D Kit adaptador CCS5xD para CCA151 • Anillo de sujeción • Anillo de empuje • Junta tórica • N.º de pedido 71372027 Kit adaptador CCS5x(D) para CCA250 • Adaptador con juntas tóricas incluidas • 2 tornillos para su fijación •...
-
Página 45: Datos Técnicos
CCS51D Datos técnicos Datos técnicos 12.1 Entrada 12.1.1 Valores medidos Cloro libre (HOCl) Ácido hipocloroso (HOCl) [mg/l, μg/l, ppm, ppb] Temperatura [°C, °F] 12.1.2 Rangos de medición CCS51D-**11AD 0 … 5 mg/l (ppm) HOCl CCS51D-**11BF 0 … 20 mg/l (ppm) HOCl CCS51D-**11CJ 0 …... -
Página 46: Entorno
Datos técnicos CCS51D 12.2.4 Error medido máximo ±2 % y ±5 µg/l (ppb) de valor medido (en función del valor más alto) Límite de detección (LDD) LDC (límite de cuantificación) CCS51D-**11AD 0,002 mg/l (ppm) 0,005 mg/l (ppm) CCS51D-**11BF 0,002 mg/l (ppm) -
Página 47: Proceso
CCS51D Datos técnicos 12.3.2 Temperatura de almacenamiento Almacenamiento prolongado de hasta 2 años Almacenamiento de hasta 48 h (como (como máximo) máximo) Con electrolito 0 … 35 °C (32 … 95 °F) (sin congelación) 35 … 50 °C (95 … 122 °F) Sin electrolito –20 …... -
Página 48: Construcción Mecánica
Datos técnicos CCS51D 12.4.5 Caudal Como mínimo 15 cm/s (0,5 ft/s) , p. ej. con portasondas de inmersión Flexdip CYA112 12.5 Construcción mecánica 12.5.1 Medidas → 18 12.5.2 Peso Sensor con capucha de membrana y electrolito (sin capucha de protección y sin adaptador) Aprox. -
Página 49: Instalación Y Funcionamiento En Entornos Peligrosos De
CCS51D Instalación y funcionamiento en entornos peligrosos de Clase I Div. 2 Instalación y funcionamiento en entornos peligrosos de Clase I Div. 2 Equipo que no produce chispas para entornos peligrosos específicas conforme a: • cCSAus Clase I Div. 2 •... - Página 50 Instalación y funcionamiento en entornos peligrosos de Clase I Div. 2 CCS51D Endress+Hauser...
-
Página 51: Índice Alfabético
CCS51D Índice alfabético Índice alfabético Especificación de los cables ... . 48 Accesorios ..... . 43 Alcance del suministro . - Página 52 Índice alfabético CCS51D Recepción de material ....14 Regeneración ....41 Reparaciones .
