6.6. Reemplazo de trillos del eje de escarificador

(Esto se refiere a los modelos: KDC S/SL/ST/SLT)
Cada vez antes de empezar el trabajo hay que comprobar el estado de tornillos en los cuales se
sitúan los trillos y los mismos trillos. En caso de gastarse o dañar los trillos o tornillos, es necesario
reemplazar con los nuevos. Hay que recordar de reemplazar los trillos en parejas (paralelas) de
pesos iguales para mantener el equilibrio del eje. El hecho de no equilibrar el eje podrá ocasionar el
desgaste rápido de rodamientos y del mismo eje.

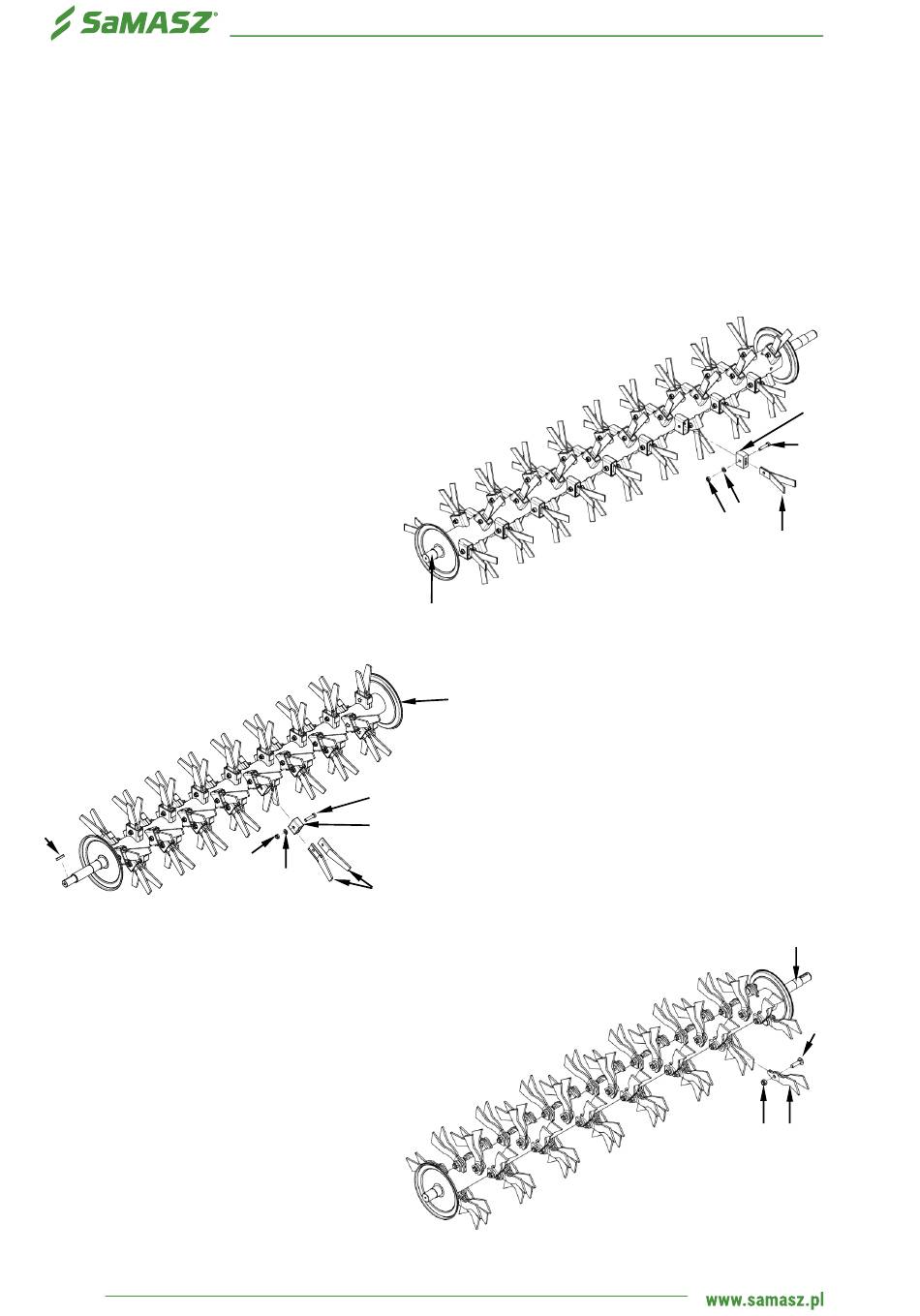

El reemplazo de trillos consta en destornillar las tuercas de llave, sacar los tornillos y poner los
nuevos trillos (Dib. 33 - Dib. 35).
1. Eje de escarificador
2. El mayal soldado
3. Inserción del batidor
4. Tornillo
5. Arandela
6. Tuerca de autobloqueo
5
Dib. 34. El cambio de los mayales de acondicionador (acondicionador ligero - SL)
1. Eje de escarificador
2. El mayal
3. Tornillo
4. Tuerca de autobloqueo
42
KDC SEGADORA DE DISCOS REMOLCADA
Dib. 33. Reemplazo de los trillos de acondicionador – estándar
3
6
4
7
2
Dib. 35. Reemplazo de las palas del acondicionador sueltos
1
1
1. Eje de escarificador
2. El mayal plástico
3. Tornillo
4. Tuerca de autobloqueo
5. Chaveta
6. Inserción del batidor
7. Arandela plana
MANUAL DE INSTRUCCIONES
3
4
5
6
2
1
4
2
3
