V2 ZORUS Manual Del Instalador

V2 ZORUS Manual Del Instalador

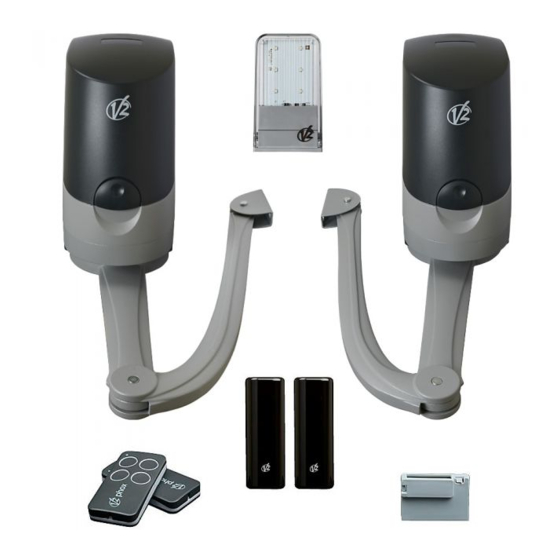

Actuador electromecánico irreversible de brazo articulado para cancelas batientes
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
ZORUS
I
ATTUATORE ELETTROMECCANICO
IRREVERSIBILE A BRACCIO
SNODATO PER CANCELLI A
BATTENTE
GB
IRREVERSIBLE
ELECTROMECHANICAL PIVOTING
ARM ACTUATOR FOR SWING GATES
F
ACTIONNEUR ÉLECTROMÉCANIQUE
IRRÉVERSIBLE AVEC BRAS
ARTICULÉ POUR PORTAILS
BATTANTS
E
ACTUADOR ELECTROMECÁNICO
IRREVERSIBLE DE BRAZO
ARTICULADO PARA CANCELAS
BATIENTES
ZIS264
IL 341-1
EDIZ. 12/12/2019
