9-3-3. Kit de emparejamiento de unidades exteriores
El kit de emparejamiento de unidades exteriores se utiliza para combinar varias unidades exteriores.
Capacidad total de las unidades
exteriores
HP144T/YSNU
HP192 a HP240T/YSNU

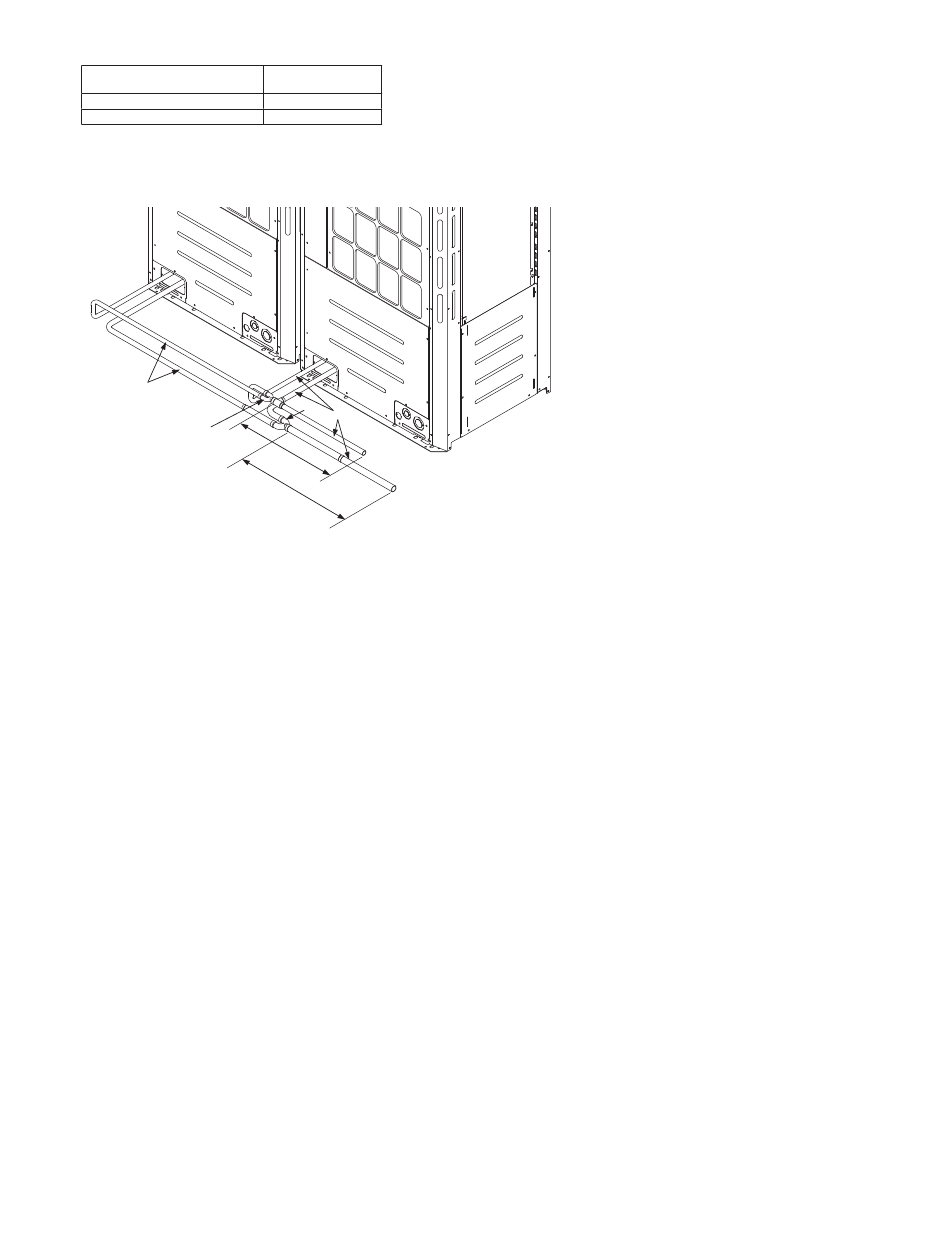

9-4. Ejemplo de conexión de tubos
9-4-1. Ejemplo de conexión de tubos entre unidades exteriores
Ⓐ
Ⓑ
WT09112X02
Modelo de kit
CMY-R100NCBK
CMY-R200NCBK
Ⓑ
Ⓐ
Ⓒ
Ⓒ
Instalación de tubos in situ
Ⓐ
Kit de emparejamiento
Ⓑ
La sección de tubo que precede al tubo de
Ⓒ
emparejamiento debe tener al menos 500 mm
(19-11/16 pulg.) de sección recta.
E-18
