9-3-3. Kit de jumelage pour appareil extérieur
Le kit de jumelage d'appareils extérieurs est utilisé pour associer plusieurs appareils extérieurs.
Capacité totale des appareils extérieurs
HP144T/YSNU
HP192 à HP240T/YSNU

9-4. Exemple de raccordement des tuyaux

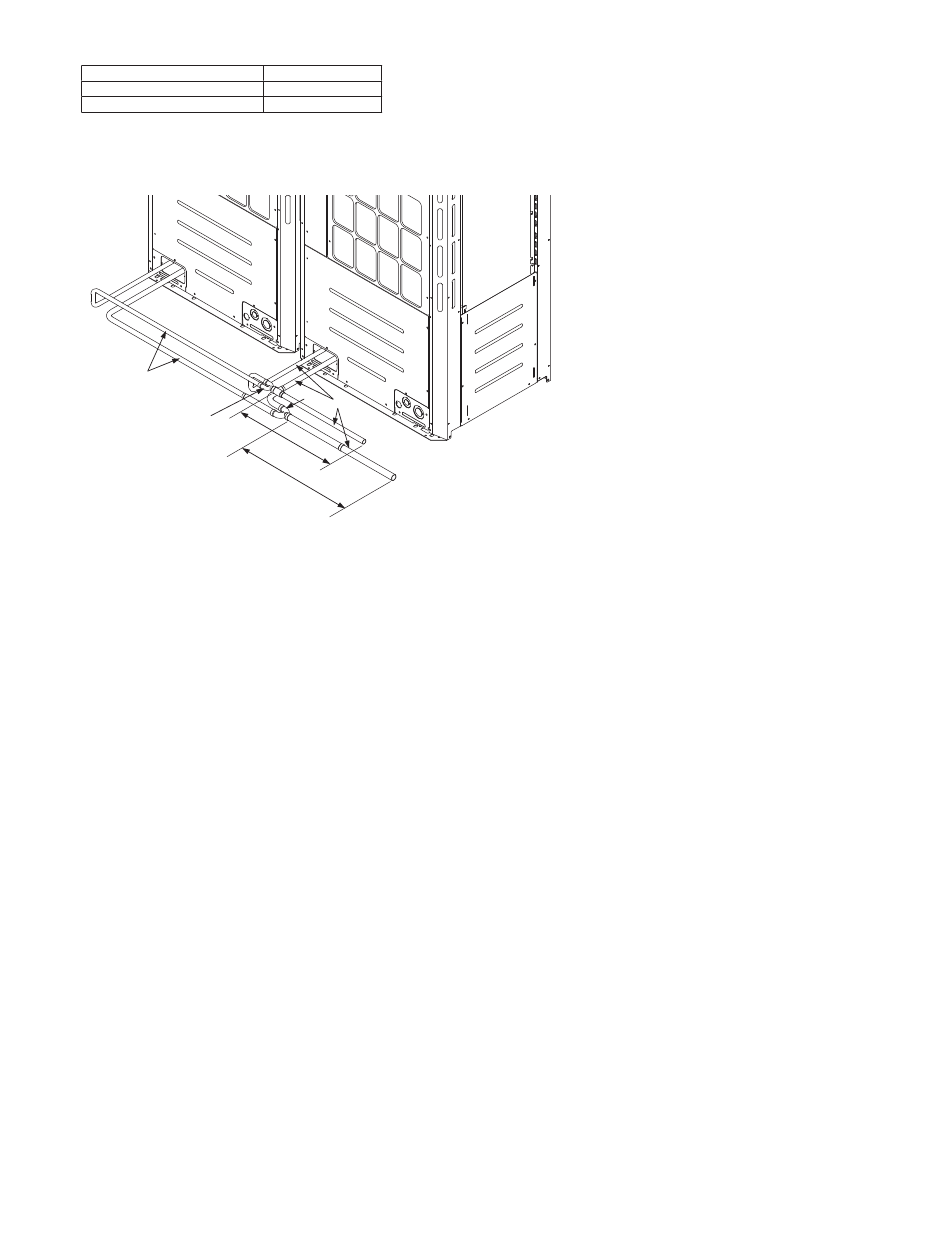

9-4-1. Exemple de raccordement de tuyaux entre des appareils extérieurs
Ⓐ
Ⓑ
WT09112X02
Modèle de kit
CMY-R100NCBK
CMY-R200NCBK
Ⓑ
Ⓐ
Ⓒ
Ⓒ
Tuyauterie sur site
Ⓐ
Kit de jumelage
Ⓑ
La section du tuyau avant le tuyau de
Ⓒ
jumelage doit avoir une section droite
minimale de 500 mm (19-11/16 po).
F-18
