Toro TimeCutter HD ZX4800 Manual Del Operador página 41

1
2
1. Filo opuesto de la cuchilla (posicionada para la medición)
2. Superficie nivelada
3. Segunda distancia medida entre cuchilla y superficie (B)
A. Si la diferencia entre A y B es de más de 3 mm
(⅛"), sustituya la cuchilla por una cuchilla nueva;
consulte Cómo retirar las cuchillas (página 41)
Cómo instalar las cuchillas (página
Nota: Si cambia una cuchilla doblada por una
nueva, y la dimensión obtenida sigue siendo de
más de 3 mm (⅛"), el eje de la cuchilla podría estar
doblado. Póngase en contacto con su Distribuidor
Autorizado Toro para que revise la máquina.
B. Si la diferencia está dentro de los límites, pase a la
cuchilla siguiente.
6. Repita este procedimiento con cada cuchilla.

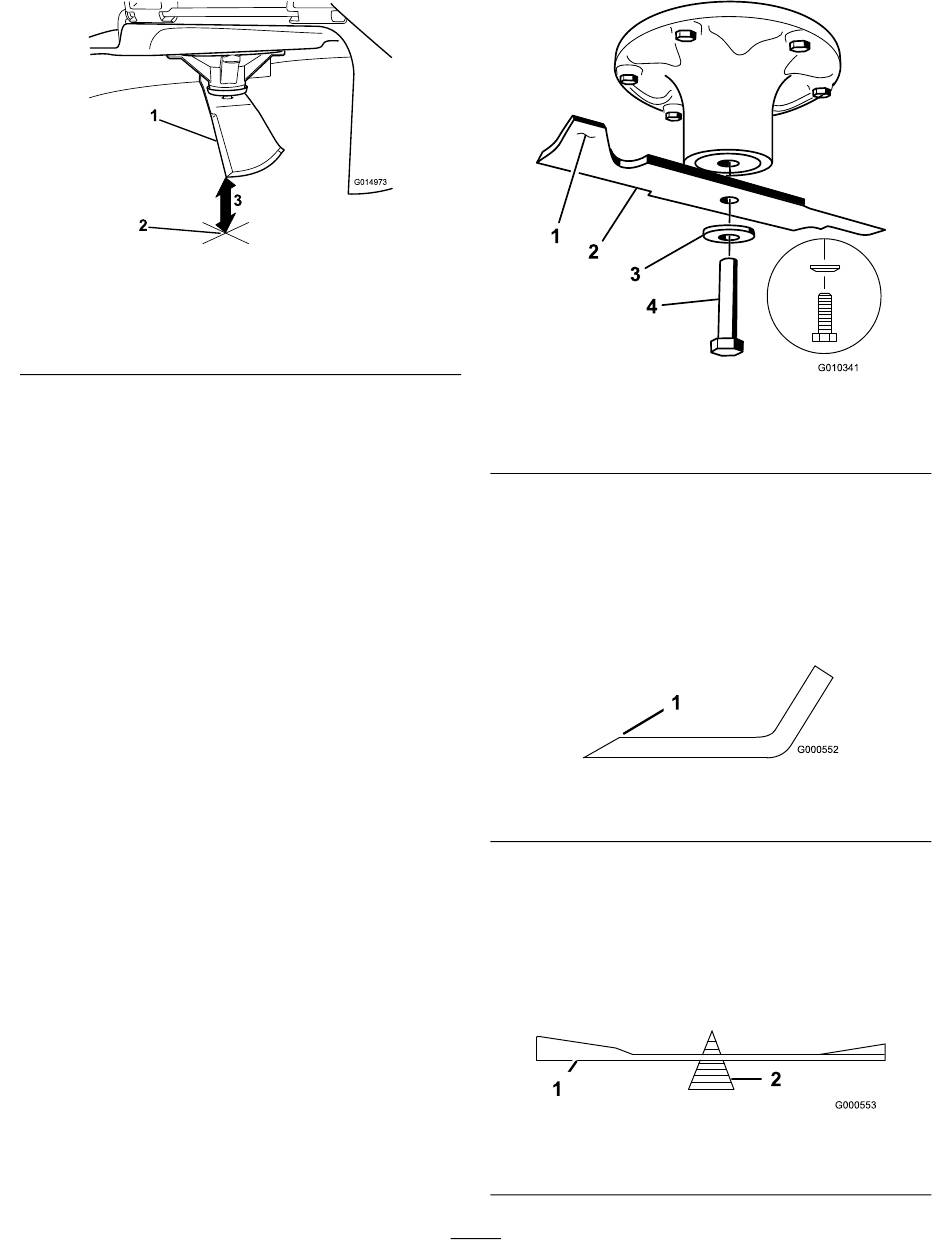

Cómo retirar las cuchillas
Las cuchillas deben cambiarse si golpean un objeto sólido,
si están desequilibradas o si están dobladas. Para asegurar
un rendimiento óptimo y el continuado cumplimiento de
las normas de seguridad de la máquina, utilice cuchillas de
repuesto genuinas Toro. Las cuchillas de repuesto de otros
fabricantes pueden no cumplir las normas de seguridad.
1. Sujete el extremo de la cuchilla usando un trapo o un
guante grueso.
2. Retire del eje el perno de la cuchilla, la arandela curva y
la cuchilla (Figura 55).
G014973
3
Figura 54
42).
1
2
g014973
1. Vela de la cuchilla
y
2. Cuchilla
Afilado de las cuchillas
1. Utilice una lima para afilar el filo de corte en ambos
extremos de la cuchilla
Nota: Mantenga el ángulo original.
Nota: La cuchilla permanece equilibrada si se retira la
misma cantidad de material de ambos bordes de corte.
1. Afile con el ángulo original..
2. Verifique el equilibrio de la cuchilla colocándola sobre
un equilibrador de cuchillas
Nota: Si la cuchilla se mantiene horizontal, está
equilibrada y puede utilizarse.
Nota: Si la cuchilla no está equilibrada, rebaje algo
el metal en la parte de la vela solamente con una lima
(Figura 56).
1. Cuchilla
41
3
4
Figura 55
3. Arandela curva
4. Perno de la cuchilla
(Figura 56).
Figura 56
(Figura 57).
Figura 57
2. Equilibrador
G010341
g010341
g000552
g000553
