D
Originalbetriebsanleitung
Hauswasserwerk
F
Mode d'emploi d'origine
Systemes domestiques de distri-
bution d'eau
I
Istruzioni per l'uso originali
Centralina idrica
NL
Originele handleiding
Watervoorzieningsinstallatie
E
Manual de instrucciones original
Sistema doméstico de bombeo de
agua
P
Manual de instruções original
Bomba de rega
2
Art.-Nr.: 41.734.44
Anl_GE_WW_9041_E_SPK2.indb 1
Anl_GE_WW_9041_E_SPK2.indb 1

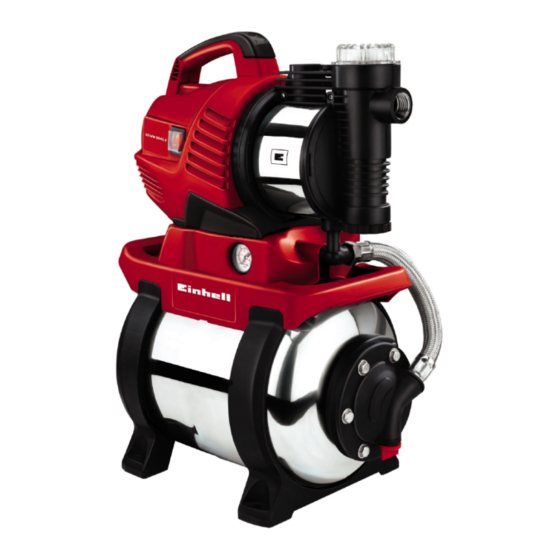

GE-WW 9041 E
I.-Nr.: 11024
26.06.14 13:05
26.06.14 13:05
Publicidad
Tabla de contenido
Manuales relacionados para EINHELL GE-WW 9041 E
Resumen de contenidos para EINHELL GE-WW 9041 E
- Página 1 GE-WW 9041 E Originalbetriebsanleitung Hauswasserwerk Mode d’emploi d’origine Systemes domestiques de distri- bution d‘eau Istruzioni per l’uso originali Centralina idrica Originele handleiding Watervoorzieningsinstallatie Manual de instrucciones original Sistema doméstico de bombeo de agua Manual de instruções original Bomba de rega Art.-Nr.: 41.734.44...
- Página 2 - 2 - Anl_GE_WW_9041_E_SPK2.indb 2 Anl_GE_WW_9041_E_SPK2.indb 2 26.06.14 13:05 26.06.14 13:05...
- Página 3 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.
-
Página 4: Sicherheitshinweise
Gefahr! beachten Sie hierzu die Gewährleistungstabelle Beim Benutzen von Geräten müssen einige Si- in den Service-Informationen am Ende der An- cherheitsvorkehrungen eingehalten werden, um leitung. • Verletzungen und Schäden zu verhindern. Lesen Öffnen Sie die Verpackung und nehmen Sie Sie diese Bedienungsanleitung / Sicherheitshin- das Gerät vorsichtig aus der Verpackung. -
Página 5: Technische Daten
Trinkwasser geeignet. 5.1 Saugleitungsanschluss • Befestigen Sie den Saugschlauch (mind. ca. Das Gerät darf nur nach ihrer Bestimmung ver- 19 mm (¾ ”) Kunststoffschlauch mit Spiralver- wendet werden. Jede weitere darüber hinausge- steifung) entweder direkt oder über einen Ge- hende Verwendung ist nicht bestimmungsgemäß. windenippel an den Sauganschluss ca. -
Página 6: Reinigung, Wartung Und Ersatzteilbestellung
8. Reinigung, Wartung und matisch ab und nach dem Abkühlen schaltet sich das Gerät wieder selbstständig ein. Ersatzteilbestellung Das Gerät ist weitgehend wartungsfrei. Für eine 6. Bedienung lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pfl ege. • Das Gerät auf festen, ebenen und waagrech- ten Standort aufstellen. -
Página 7: Entsorgung Und Wiederverwertung
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. 8.3 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden; • Typ des Gerätes • Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info 9. -
Página 8: Störungen
11. Fehlersuchplan Störungen Mögliche Ursache Behebung Kein Motoranlauf - Netzspannung fehlt - Netzspannung überprüfen - Pumpenrad blockiert- Ther- - Pumpe zerlegen und reinigen mowächter hat abgeschaltet Pumpe saugt nicht - Saugventil nicht im Wasser - Saugventil im Wasser anbringen - Pumpengehäuse ohne Wasser - Wasser in Pumpengehäuse füllen - Luft in der Saugleitung - Dichtigkeit der Saugleitung über-... - Página 9 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
- Página 10 Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
- Página 11 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
- Página 12 09951 / 95 920 + Durchwahl: Allgemeine Fragen Klima / Heizen / Entfeuchten Stromerzeuger Werkzeugtechnik - Handgeführt Gartentechnik - Benzin Werkzeugtechnik - Stationär Gartentechnik - Elektro Fragen zur Rechnung Gartentechnik - Akku Reparaturanfragen Gewächshaus / Metallgerätehaus Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min) E-Mail: info@isc-gmbh.info ·...
- Página 13 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectu- elles diminuées ou possédant un manque d‘expérience ou de con- naissances à...
-
Página 14: Consignes De Sécurité
Danger ! garanties dans les informations service après- Lors de l’utilisation d’appareils, il faut respecter vente à la fi n du mode d‘emploi. • certaines mesures de sécurité afi n d’éviter des Ouvrez l’emballage et prenez l’appareil en le blessures et dommages. Veuillez donc lire atten- sortant avec précaution de l’emballage. -
Página 15: Données Techniques
La machine doit exclusivement être employée endommagement inutile de la pompe par des conformément à son aff ectation. Chaque uti- pierres et des corps étrangers solides. lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les 5.1. -
Página 16: Installation Électrique
8. Nettoyage, maintenance et 5.3 Installation électrique • Le raccordement électrique s’effectue sur une commande de pièces de prise de courant de sécurité de 230 V ~ 50 rechange Hz. Protection par fusible: au moins 10 am- pères. L’appareil est pratiquement sans maintenance. •... -
Página 17: Mise Au Rebut Et Recyclage
avec de l’eau de savon, puis rincez à l’eau claire et laissez sécher à l’air. • Le montage est effectué dans l’ordre inverse des étapes. 8.3 Commande de pièces de rechange : Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: •... -
Página 18: Plan De Recherche Des Erreurs
11. Plan de recherche des erreurs Dérangements Origines Remède Pas de démarrage - Pas de tension du réseau - Vérifi er la tension - Roue à aubes est bloquée -Ther- - Démonter la pompe et la nettoyer mostat s’est arrêté Pompe n’aspire pas - Soupape d’aspiration n’est pas - Immerger la soupape d’aspiration... - Página 19 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
-
Página 20: Informations Service Après-Vente
Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. -
Página 21: Bon De Garantie
Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à... - Página 22 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi.
-
Página 23: Avvertenze Sulla Sicurezza
• Pericolo! Aprite l’imballaggio e togliete con cautela Nell’usare gli apparecchi si devono rispettare l’apparecchio dalla confezione. • diverse avvertenze di sicurezza per evitare lesi- Togliete il materiale d’imballaggio e anche i oni e danni. Quindi leggete attentamente queste fermi di trasporto / imballo (se presenti). •... -
Página 24: Caratteristiche Tecniche
responsabile dei danni e delle lesioni di ogni tipo dotato di una valvola di aspirazione. Se non che ne risultino. fosse possibile usare la valvola di aspirazio- ne, si deve montare una valvola antiritorno nel Tenete presente che i nostri apparecchi non sono tubo di aspirazione. -
Página 25: Sostituzione Del Cavo Di Alimentazione
6. Uso 8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio • Mettete l’attrezzo su un piano solido, livellato e orizzontale. L’apparecchio non richiede quasi nessuna manu- • Togliete la vite di sfiato (8). tenzione. Per garantire una lunga durata consig- •... -
Página 26: Ordinazione Di Pezzi Di Ricambio:
na. Se sono molto sporchi lavateli con acqua saponata, risciacquateli con acqua pulita e fateli asciugare all’aria. • L’assemblaggio avviene nell’ordine inverso. 8.3 Ordinazione di pezzi di ricambio: Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue: • modello dell’apparecchio •... - Página 27 11. Tabella per l’eliminazione delle anomalie Anomalie Cause Rimedio Il motore non si ac- - manca la tensione di rete - controllare la tensione cende - ruota della pompa bloccata - è in- - smontare e pulire la pompa tervenuto l’interruttore automatico La pompa non - valvola di aspirazione fuori - mettere la valvola di aspirazione in...
- Página 28 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
-
Página 29: Informazioni Sul Servizio Assistenza
Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. -
Página 30: Certificato Di Garanzia
Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. - Página 31 Gevaar! - Handleiding lezen om het letselrisico te verminderen Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan.
-
Página 32: Beschrijving Van Het Gereedschap En Leveringsomvang
Gevaar! informatie aan het einde van de handleiding in Bij het gebruik van toestellen dienen enkele acht te nemen. • veiligheidsmaatregelen te worden nageleefd om Open de verpakking en neem het toestel lichamelijk gevaar en schade te voorkomen. Lees voorzichtig uit de verpakking. •... -
Página 33: Technische Gegevens
De machine mag slechts voor werkzaamheden het apparaat. • worden gebruikt waarvoor ze bedoeld is. Elk De gebruikte zuigslang moet voorzien zijn ander verder gaand gebruik is niet reglementair. van een zuigklep. Indien de zuigklep niet kan Voor daaruit voortvloeiende schade of verwon- worden gebruikt, dan moet een terugslagklep dingen van welke aard dan ook is de gebruiker/ in de zuigleiding zijn aangebracht. -
Página 34: Vervanging Van De Netaansluitleiding
6. Bediening 8. Reiniging, onderhoud en bestellen van wisselstukken • Het apparaat opstellen op een stabiele, vlak- ke en horizontale standplaats. Het apparaat is verregaand onderhoudsvrij. Voor • Verwijder de ontluchtingsschroef (8). een lange levensduur raden wij echter een regel- •... -
Página 35: Bestellen Van Wisselstukken:
8.3 Bestellen van wisselstukken: Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden: • Type van het toestel • Artikelnummer van het toestel • Ident-nummer van het toestel • Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info 9. - Página 36 11. Foutopsporing Anomalieën Oorzaken Verhelpen Motor start niet - Geen netspanning - Spanning controleren - Pompwiel zit vast - motor werd door - Pomp uit elkaar halen en schoon- zijn veiligheidsschakelaar uitge- maken schakeld Pomp zuigt niet aan - Zuigklep niet in het water - Zuigklep in het water aanbrengen - Pomphuis zonder water - Pomphuis met water vullen...
- Página 37 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
- Página 38 Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
-
Página 39: Garantiebewijs
Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. - Página 40 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Este aparato podrá ser utilizado por niños a partir de 8 años y perso- nas cuyas capacidades estén limitadas física, sensorial o psíquica- mente, o que no dispongan de la experiencia y/o los conocimientos necesarios siempre y cuando estén vigiladas o hayan recibido for- mación o instrucciones sobre el funcionamiento seguro del aparato y de los posibles peligros.
-
Página 41: Instrucciones De Seguridad
Peligro! encuentran al fi nal del manual. • Al usar aparatos es preciso tener en cuenta una Abrir el embalaje y extraer cuidadosamente serie de medidas de seguridad para evitar le- el aparato. • siones o daños. Por este motivo, es preciso leer Retirar el material de embalaje, así... -
Página 42: Características Técnicas
Utilizar la máquina sólo en los casos que se indi- aprox. 33,3 mm (R1 RH) del aparato. • can explícitamente como de uso adecuado. Cual- El tubo flexible de aspiración empleado debe quier otro uso no será adecuado. En caso de uso estar dotado de una válvula de aspiración. -
Página 43: Cambio Del Cable De Conexión A La Red Eléctrica
6. Manejo 8.1 Mantenimiento • Si se atasca el aparato, conectar el conducto • de presión a la toma de agua y extraer el tubo Colocar el aparato sobre una superficie hori- de aspiración. Abrir la toma de agua. Conec- zontal, plana y resistente. -
Página 44: Eliminación Y Reciclaje
9. Eliminación y reciclaje El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. -
Página 45: Plan Para Localización De Fallos
11. Plan para localización de fallos Averías Causas Solución El motor no arranca - Falta tensión de red - Comprobar la tensión - La rueda de la bomba está blo- - Desmontar la bomba y limpiarla queada, protección de sobretem- peratura ha sido activada La bomba no aspira - La válvula de aspiración no está... - Página 46 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
-
Página 47: Información De Servicio
Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. -
Página 48: Certificado De Garantía
Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. - Página 49 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensori- ais ou mentais reduzidas ou sem experiência nem conhecimentos, desde que mantidas sob vigilância ou instruídas relativamente à...
-
Página 50: Instruções De Segurança
Perigo! do manual. • Ao utilizar ferramentas, devem ser respeitadas Abra a embalagem e retire cuidadosamente o algumas medidas de segurança para preve- aparelho. • nir ferimentos e danos. Por conseguinte, leia Remova o material da embalagem, assim atentamente este manual de instruções / estas como os dispositivos de segurança da emba- instruções de segurança. -
Página 51: Dados Técnicos
A máquina só pode ser utilizada para os fi ns a 5.1 Ligação do tubo de aspiração • que se destina. Qualquer outro tipo de utilização Fixe a mangueira de aspiração ( mangueira é considerado inadequado. Os danos ou feri- de plástico de, no mín., aprox. -
Página 52: Ligação Eléctrica
8. Limpeza, manutenção 5.3 Ligação eléctrica • A ligação eléctrica é efectuada numa tomada e encomenda de peças com contacto de segurança de 230 V ~ 50 sobressalentes Hz. Protecção por fusível de pelo menos 10 amperes. O aparelho quase não necessita de manutenção. •... -
Página 53: Encomenda De Peças Sobressalentes:
de estarem muito sujos, limpe-os com sabão e de seguida enxagúe-os com água limpa e deixe-os secar ao ar. • A montagem é realizada na sequência inver- 8.3 Encomenda de peças sobressalentes: Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações: •... -
Página 54: Plano De Localização De Falhas
11. Plano de localização de falhas Avarias Possível causa Solução Sem arranque do - Falha de tensão de rede - Verifi que a tensão de rede motor - Roda da bomba bloqueada, o cont- - Desmonte e limpe a bomba rolador da temperatura desligou-se A bomba não aspira - A válvula de aspiração não está... - Página 55 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
- Página 56 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
- Página 57 Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
-
Página 58: Konformitätserklärung
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Hauswasserwerk GE-WW 9041 E (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi... - Página 59 - 59 - Anl_GE_WW_9041_E_SPK2.indb 59 Anl_GE_WW_9041_E_SPK2.indb 59 26.06.14 13:05 26.06.14 13:05...
- Página 60 EH 06/2014 (01) Anl_GE_WW_9041_E_SPK2.indb 60 Anl_GE_WW_9041_E_SPK2.indb 60 26.06.14 13:05 26.06.14 13:05...
