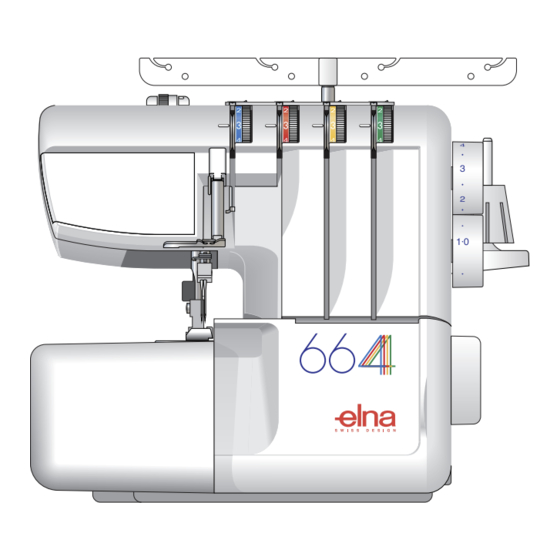

elna 664
| Manual de Instrucciones |

Publicidad

Tabla de contenido
loading

Manuales relacionados para ELNA 664

Resumen de contenidos para ELNA 664

  • Página 1 664 | Manual de Instrucciones |...
  • Página 3 INSTRUCCIONES IMPORTANTES DE SEGURIDAD Esta máquina no fue concebida para ser usada por personas (incluyendo a los niños) con capacidades físicas, sensoriales o mentales reducidas, o bien con falta de experiencia y conocimientos, salvo si están supervisadas o han recibido instrucciones relativas al uso de la máquina por parte de una persona encargada de su seguridad. Los niños deben ser vigilados para asegurarse de que no jueguen con la máquina.
  • Página 4 Lo que debe y no debe hacer 1. Siempre esté atento al movimiento sube y baja de la aguja y no deje de ponerle atención a la máquina mientras está funcionando. 2. Cuando no está atendiendo a la máquina, debe desconectar el interruptor de la máquina, o desenchufarla del tomacorriente.

  • Página 5: Tabla De Contenido

    ÍNDICE PREPARACIÓN Nombre de las piezas ........................4 Accessorios estándar ........................5 Conectar la máquina a la energía eléctrica .................... 6 Control de la velocidad de la costura ....................6 Cómo voltear el volante ........................7 Abrir y cerrar la cubierta lateral ....................... 7 Abrir y cerrar la cubierta del garfio ....................

  • Página 6: Preparación Nombre De Las Piezas

    PREPARACIÓN Nombre de las piezas Regulador de tensión del hilo de la aguja izquierda Regulador de tensión del hilo de la aguja derecha Regulador de tensión del hilo del garfio superior Regulador de tensión del hilo del garfio inferior Cubierta lateral Cubierta del garfio Volante Interruptor de corriente eléctrica...

  • Página 7: Accessorios Estándar

    Accesorios estándar Destornillador (grande) Destornillador (chico) Pinzas Juego de agujas No. 11, No. 14 Redes Casquetes de portacarrete Cepillo para pelusas Ensartador de aguja Aceite Caja de accesorios...

  • Página 8: Conectar La Máquina A La Energía Eléctrica

    Conectar la máquina a la energía eléctrica 1. Desconecte el interruptor de energía, y conecte el enchufe de la máquina al tomacorriente de la máquina. 2. Conecte el enchufe al tomacorriente de electricidad en la pared. 3. Encienda el interruptor de energía. Interruptor de energía Enchufe de la máquina Tomacorriente de la máquina...

  • Página 9: Cómo Voltear El Volante

    Cómo voltear el volante Siempre voltee el volante hacia usted (en sentido contrario al reloj). Volante Abrir y cerrar la cubierta lateral Para abrir: Empuje la cubierta lateral hacia la izquierda. Para cerrar: Empuje la cubierta lateral hacia la derecha. Cubierta lateral Abrir y cerrar la cubierta del garfio Para abrir: (A)

  • Página 10: Subir O Bajar El Pie Prensatela

    Subir o bajar el pie prensatela Levantado o bajando el elevador del pie prensatela, el pie prensatela subir o bajar. * Cuando esta cosiendo, mantenga el pie prensatela bajado excepto cuando est enhebrando la máquina o probando su funcionamiento sin hilos. La tensión del hilo se soltar cuando el elevador del pie prensatela est levantado.

  • Página 11: La Posición De La Barra Guíahilos

    La posición de la barra guíahilos Hale la barra guíahilos hacia arriba lo más que pueda. Voltee la barra guíahilos de modo que los guíahilos estén justo encima de las espigas de los carretes. Barra guíahilos Guíahilo Retenes Espiga del carrete * Asegúrese de que los dos retenes en el eje del guíahilo están en la posición correcta como se muestra.

  • Página 12: Cambiar La Aguja

    Cambiar la aguja Apague el interruptor de corriente y desenchufe la máquina. Levante la aguja a su posición más alta. Luego afloje el tornillo de sujeción de la aguja, izquierda o derecha, que desea retirar. Tornillo de sujeción de la aguja izquierda Tornillo de sujeción de la aguja derecha * Use agujas HA-1SP #14 o #11.

  • Página 13: Definición De Los Puntos

    Definición de los puntos z z z z z Seguridad 4 hilos Se trata de un punto overlock que necesita 2 agujas enhebradas, el garfio inferior y el garfio superior. El punto se estira sin romperse. El hilo de la segunda aguja refuerza la solidez del punto y su resistencia, conservando al mismo tiempo su elasti cidad.
  • Página 14 b b b b b Overlock 3 Mismas características que el overlock ancho 3 hilos. Esta versión más angosta es adecuada para tejidos finos o medianos. Usos habituales 1. Confección. de lencería 2. Remate de bordes en una sola capa de tela. n n n n n Dobladillo fino 3 hilos Los tres hilos forman un punto equilibrado que...

  • Página 15: Ajuste Del Largo De Puntada

    Ajuste del largo de puntada Seleccione el largo de la puntada girando el regulador. Cuanto más alto el número más larga será la puntada. Se puede graduar el largo de la puntada de 1 a 4 mm. La posición “R” es para los dobladillos enrollados y angostos.

  • Página 16: Ajuste De La Perilla De Graduación De La Plancha De Aguja

    Ajuste de la perilla de graduación de la plancha de aguja (Cambio a surjete estándar o ruedo enrollado) La perilla de graduación de la plancha de aguja está conectada con la guía de cadeneta. La guía de cadeneta se deslizará hacia adelante y hacia atrás cuando usted fija en la “S”...

  • Página 17: Para Desactivar La Cuchilla Superior

    Para desactivar la cuchilla superior 1. Apague el interruptor de corriente y desenchufe la máquina. 2. Abra la cubierta del garfio y la cubierta lateral. 3. Gire hacia usted la perilla para soltar la cuchilla superior, al mismo tiempo que la empuja a la derecha, luego guíe el agujero de la cuchilla superior hacia la espiga para encajar la cuchilla superior en su posición baja.

  • Página 18: Ajuste Del Ancho Del Corte

    Ajuste del ancho del corte Cuando el ancho del corte es muy angosto o muy ancho en relación con el ancho de la costura, ajústelo como sigue: Abra las cubierta del garfio y desactive el cuchllo superior. Gire el regulador del ancho de corte para mover la cuchilla inferior a la posición deseada.

  • Página 19: Enhebrar La Máquina

    Enhebrar la máquina La figura a la izquierda muestra la condición del enhebrado de los cuatro hilos. Hilo del garfio inferior Hilo del garfio superior Hilo de la aguja derecha Hilo de la aguja izquierda Guía-hilos Placa guía-hilos Cuadro de hilos La máquina viene enhebrada de fábrica para hacer el enhebrado más fácil.
  • Página 20 • Si uno de los hilos se rompe, siga el rocedimiento de re-enhebrado como sigue: * Apague el interruptor de corriente y desenchufe la máquina. 1. Levante el pie prensatela y hale la cadeneta de hilo hacia atrás del pie prensatela, luego corte la cadeneta para separar cada uno de los hilos.

  • Página 21: Enhebrar El Garfio Inerior

    Enhebrar el garfio inferior Abra la cubierta del garfio. Coloque el carrete de hilo en la espiga para carrete en el lado derecho. * Los puntos para enhebrar el garfio inferior están marcados en verde. * Un conveniente cuadro que indica cómo enhebrar está...
  • Página 22 4. Enganche el hilo en la esquina , y luego páselo a través del guíahilo del garfio. 5. Pase el hilo a través del guía-hilo cambinate. 6. Pase el hilo por la palanca levantahilos (inferior) del garfio (inferior). 7. Pase el hilo por el guíahilos del lazador inferior (1).
  • Página 23 10. Girando el volante, mueva el garfio inferior a su posición extrema derecha, y con unas pinzas saque 10 cm (4 pulgadas) o más del hilo a travás del agujero en el garfio inferior. * Asegúrese de que los hilos de aguja no se enreden en el garfio inferior.

  • Página 24: Enhebrar El Garfio Superior

    Enhebrar el garfio superior Coloque el carrete de hilo en la segunda espiga para carrete de la derecha. * Los puntos para enhebrar el garfio inferior están marcados en amarillo. * Un conveniente cuadro que indica cómo enhebrar está colocado en el cuerpo de la máquina dentro de la cubierta del garfio.
  • Página 25 4. Enganche el hilo en la esquina , y luego páselo a través del guíahilo del garfio. Guíahilo del garfio 5. Pase el hilo por la palanca levantahilos (superior) del garfio. Palanca tirahilo (superior) del garfio 6. Pase el hilo a través del guíahilo del garfio superior.

  • Página 26: Enhebrar La Aguja Derecha

    Enhebrar la aguja derecha Coloque el carrete de hilo en la segunda espiga para carrete desde la izquierda. * Los puntos para ensartar la aguja de la derecha están marcados en rojo. * Un conveniente cuadro para enhebrar está colocado en el cuerpo de la máquina dentro de la cubierta del garfio.
  • Página 27 4. Pase el hilo desde abajo de los guíahilos r y t de derecha a izquierda. 5. Inserte el hilo en la raja y de la cubierta de la palanca tilahilo, del lado inferior. Tire el hilo hacia arriba y cuelgúelo para arriba sobre el tercero guíahilos u.

  • Página 28: Cómo Usar El Enhebrador De Aguja

    Cómo usar el ensartador de aguja IMPORTANTE: Al iniciar el enhebrado de la aguja, esté seguro de hacer: – Apague el interruptor de corriente y desenchufe la máquina. – Levante la aguja a su posición más alta. – Baje el pie prensatelas. Sujete el vástago del ensartador con la marca del triángulo hacia arriba.

  • Página 29: Enhebrar La Aguja Izquierda

    Enhebrar la aguja izquierda Coloque el carrete de hilo en la segunda espiga para carrete desde la izquierda. * Los puntos para ensartar la aguja de la derecha están marcados en azul. * Un conveniente cuadro para enhebrar está colocado en el cuerpo de la máquina dentro de la cubierta del garfio.
  • Página 30 4. Pase el hilo desde abajo dei guíahilos r de derecha a izquierda. 5. Inserte el hilo en la raja t de la cubierta de la palanca tilahilo, del lado inferior. Tire el hilo hacia arriba y cuelgúelo para arriba sobre el tercero guíahilos y.

  • Página 31: Costura De Prueba Comenzar La Costura

    COSTURA DE PRUEBA Comenzar la costura 1. Introduzca la tela bajo la punta del pie. (No es necesario levantar el pie). 2. Gire el volante ligeramente hacia usted un par de vueltas, y verifique la cadeneta de hilo. Luego empiece a coser lentamente. La tela automáticamente avanzará.

  • Página 32: Cómo Asegurar Los Cabos

    Cómo asegurar los cabos Para evitar que se desencadenen, es necesario dejar una cadeneta de hilo de unos 5 cm (2 pulgadas) de largo, al comienzo y al final de una costura. Para asegurar el comienzo y terminación de la costura escoja uno de los siguientes métodos: Al comienzo A.

  • Página 33: Tención Del Hilo (4 Hilos)

    Tensión del hilo (4 hilos) Tensión correcta La figura a la izquierda demuestra el resultado de la costura con una regulación correcta de la tensión. Sin embargo, podría necesitarse un ajuste de la tensión del hilo según el tipo de tela y el hilo que se empleas.
  • Página 34 La tensión del hilo del lazador no está equilibrada (1) La figura muestra el resultado de la costura cuando la tensión del hilo del garfio inferior está muy tensa y/o la tensión del hilo del garfio superior está muy suelta. Solución: Afloje la tensión del hilo del garfio inferior y/o apriete la tensión del hilo del garfio superior.

  • Página 35: Enhebrar La Máquina (3 Hilos)

    Enhebrar la máquina (3 hilos) Usando la aguja de la derecha solamente (para surjete común de 3 hilos) Cuando usa la aguja derecha, el ancho estándar de la costura es 3,5 mm. La figura en la izquierda muestra cómo ensartar la aguja.

  • Página 36: Tención Del Hilo (3 Hilos)

    Tensión del hilo (3 hilos) Tensión correcta La figura a la izquierda demuestra el resultado de la costura con una regulación correcta de la tensión. Sin embargo, podría necesitarse un ajuste de la tensión del hilo según el tipo de tela y el hilo que se emplea.

  • Página 37: Tención Del Hilo Para Dobladillo Enrollado 3

    Tensión del hilo para dobladillo enrollado 3 Tensión correcta La figura a la izquierda muestra el resultado de la costura con la regulaciónn correcta de tensión. Podriá ser necesario modificar la tensión del hilo según el tipo de tela e hilo que se usa. Revés de la tela Lado derecho de la tela Hilo de la aguja derecha...
  • Página 38 Dobladillo enrollado 3 Hale el extremo de la cadeneta de hilo ligeramente hacia atrás al comienzo y al final de la costura. Tela Cadeneta del hilo Para dobladillo fino 3 hilos Tensión correcta La figura a la izquierda muestra el resultado de la costura con la regulación correcta de las tensiones.

  • Página 39: Cuidado De Su Máquina

    CUIDADO DE SU MÁQUINA PRECAUCIÓN: Apague el interruptor de corriente y desenchufe la máquina. Reemplazo de la cuchilla superior NOTA: La cuchilla superior se vende pr separado. Para sacarla: 1. Apague el interruptor de corriente y desenchufe la máquina. 2. Abra la cubierta del garfio y la cubierta lateral. 3.

  • Página 40: Reemplazo De La Bombilla De Luz

    Reemplazo de la bombilla de luz 1. Apague el interruptor de corriente y desenchufe la máquina. 2. Afloje el tornillo de la plancha frontal, y retire la plancha frontal. Plancha frontal Tornillo de sujeción Para retirar la bombilla: Empuje y volteela hacia la izquierda. Para colocar la bombilla: Empuje y volteela hacia la derecha.

  • Página 41: Aceitado De La Máquina

    Aceitado de la máquina Aplique unas cuantas gotas de aceite de calidad fina para máquina de coser en todas las partes indicadas por una flecha. Se recomienda que se le ponga aceite una vez a la semana en uso normal, una vez cada diez horas en uso continuado.

  • Página 42: Solución De Problemas

    Solución de problemas Causa Referencia Condition 1. Los dientes de avance están llenos de pelusa. Vea la página 37. La tela no 2. El pie prensatela está levantado. Baje el pie prensatela. avanza suavemente. 1. La aguja está mal introducida. Vea la página 10.
  • Página 44 Elna International Corp. SA - Geneva-Switzerland www.elna.com 798-800-046 (SP) Printed in Taiwan...
