El ejemplo siguiente ilustra el proceso en una instalación
usando una inclinación de entrada del 18% sobre suelo llano:
•
Inserte los primeros 3 m de broca/tubo en el suelo
sin desviación. El extremo de la broca estará a una
profundidad de 53 cm
1. Inclinación del 18%
2. 53 cm
•
Empiece a desviar la broca hacia arriba en los próximos
3 m, introduciendo los tubos con el cambio de inclinación
máximo del 8%. Esto da un cambio de inclinación desde
un 18% al principio de los 3 m hasta un 10% al final de los
3 m, o una inclinación media del 14%. Como resultado,
la cabeza de perforación baja otros 43 cm y se encuentra
ahora a una profundidad de 96 cm.
•
Se sigue subiendo en los próximos 3 m con un cambio de
inclinación del 8%; la inclinación cambiará del 10% al 2%,
una inclinación media del 6%. Como resultado, la cabeza
de perforación baja otros 18 cm y se encuentra ahora a
una profundidad de 114 cm.
•
La nivelación de la cabeza de perforación del 2% al 0%
necesita menos de 150 cm, para una profundidad final
de 119 cm. Para llegar a este punto han sido necesarios
3,5 tubos de 3 m. Para este ejemplo, entonces, el punto
de entrada debe situarse a 10,6 m del punto de inicio de
la perforación horizontal.
Importante: Puede utilizar la información de esta
sección para determinar el espacio necesario tanto para
subir hasta el punto de salida, si es necesario, como para
desviarse alrededor de cualquier obstáculo.

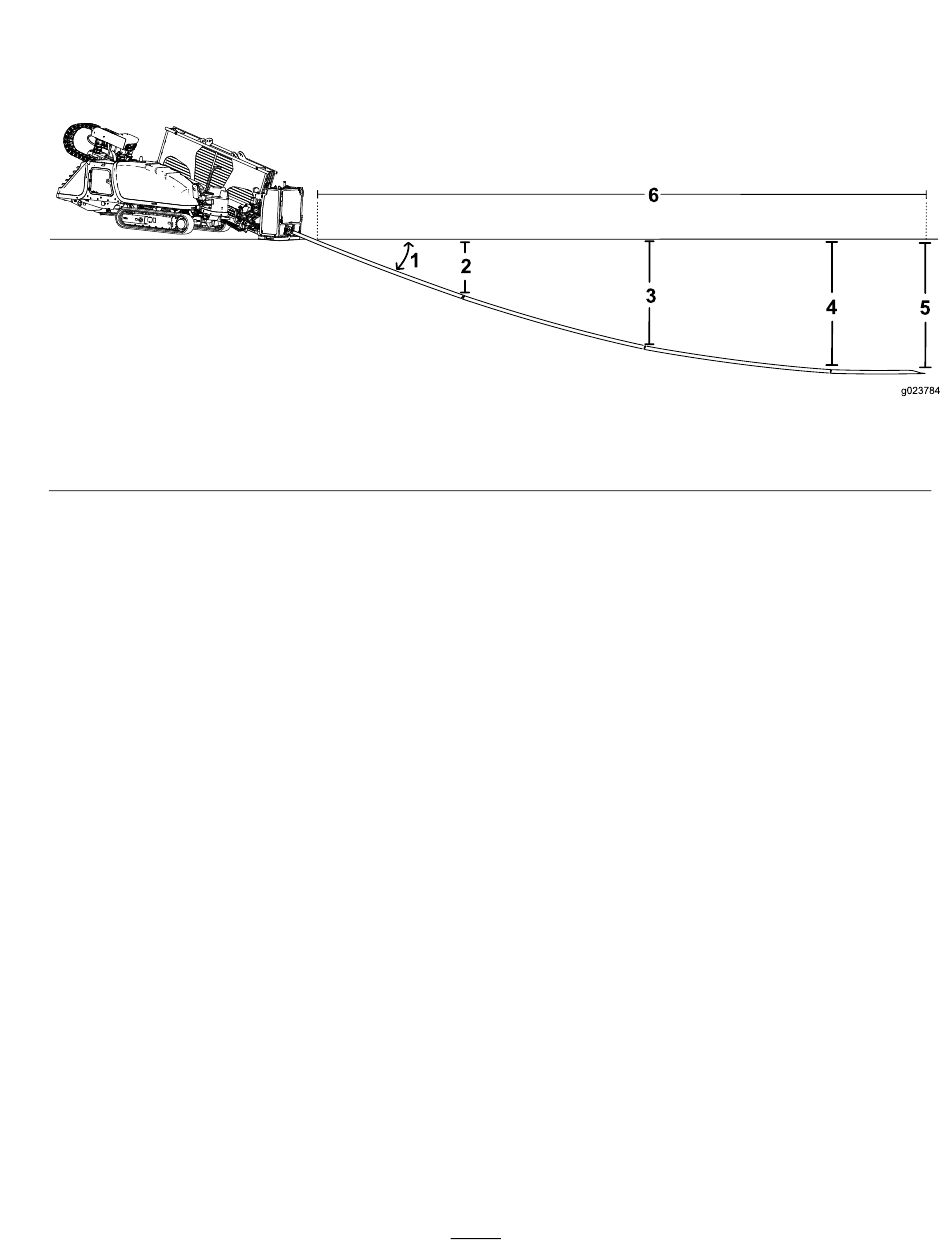

(Figura
29).
3. 96 cm
4. 114 cm
Figura 29
Trazado de la perforación
Con la información que ha reunido, diseñe el trazado de la
perforación, identificando los puntos siguientes para luego
señalarlos sobre el terreno.
•
Punto de entrada
•
Posición de la máquina y de los equipos auxiliares
•
Inicio de la perforación horizontal
•
Cualquier obstáculo que tendrá que evitar, y los puntos en
que deberá empezar la desviación para rodearlos.
•
Cualquier conducción de servicios que necesitará cruzar
•
Cambios de pendiente y de suelo en el trazado que
afectarán a la perforación
•
Final de la perforación horizontal
•
Punto de salida si no coincide con el final de la perforación
45
5. 119 cm
6. 10,6 m
